가. 비상조명등의 종류

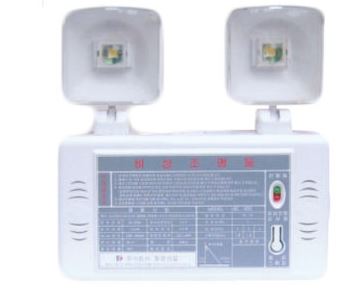

[비상조명등]

   ① 전용형 : 사용광원과 비상용광원이 각각 별도로 내장되어 있거나 또는 비상시에 점등하는 비상용광원만 내장 되어

                     있는 비상조명등

   ② 겸용형 : 동일한 광원을 상용광원과 비상용광원으로 겸하여 사용하는 비상조명등

   ③ 방폭형 : 폭발성 가스가 용기내부에서 폭발하였을 때 용기가 그 압력에 견디거나 또는 외부의 폭발성 가스에 인화될

                     우려가 없도록 만들어진 형태의 제품

   ④ 방수형 : 그 구조가 방수구조로 되어 있는 것

나. 휴대용 #비상조명등 의 정의

  ▣ 화재발생 등으로 정전시 안전하고 원활한 피난을 위하여 피난자가 휴대할 수 있는 조명등

마. 비상조명등의 설치기준 (NFSC 304 제4조) ★★★♣

   ① #특정소방대상물 의 각 거실과 그로 부터 지상에 이르는 복도 · 계단 및 그밖의 통로에 설치할 것

   ② 조도는 비상조명등이 설치된 장소의 각 부분의 바닥에서 1[lx] (초고층 및 지하연계 복합건축물의 피난안전구역 :

         10[lx] ) 이상이 되도록 할 것

   ③ 예비전원을 내장하는 비상조명등에는 평상시 점등여부를 확인할 수 있는 점검스위치를 설치하고 해당 조명등을

        유효하게 작동시킬 수 있는 용량의 축전지와 예비전원충전장치를 내장할 것

     ( #비상조명등 에 반드시 설치해야 하는 것 : 점검 #스위치

       #예비전원 을 내장하지 않는 비상조명등은 사용할 수 없다. ×)

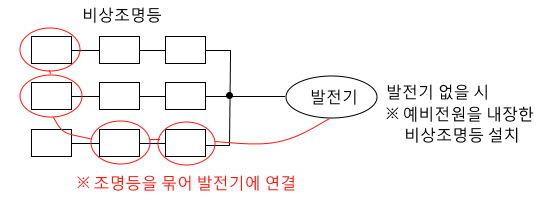

   ④ 예비전원을 내장하지 아니하는 비상조명등의 비상전원은 #자가발전설비 또는 축전지 설비 또는 전기저장장치

        (외부 #전기에너지 를 저장해 두었다가 필요한 때 전기를 공급하는 장치)를 다음 기준에 따라 설치할 것

     ㉠ 점검에 편리하고 화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 곳에 설치할 것

     ㉡ #상용전원 으로 부터 전력의 공급이 중단된 때에는 자동으로 비상전원으로 부터 공급받을 수 있도록 할 것

     ㉢ 비상전원의 설치장소는 다른 장소와 방화구획할 것. 이 경우 그 장소에는 비상전원의 공급에 필요한 기구나 설비외

          의 것 ( #열병합 발전설비에 필요한 기구나 설비는 제외)을 두어서는 아니된다.

     ㉣ 비상전원을 실내에 설치하는 때에는 그 실내에 비상조명등을 설치할 것

   ⑤ 비상전원은 #비상조명 등을 20분 이상 유효하게 작동시킬 수 있는 용량으로 할 것. 다만, 다음 각 목의 특정 소방대상

       물의 경우에는 그 부분에서 피난층에 이르는 부분의 비상조명등을 60분 이상 유효하게 작동시킬 수 있는 용량으로

       하여야 한다.

     ㉠ 지하층을 제외한 층수가 11층 이상의 층

     ㉡ 지하층 또는 무창층으로서 용도가 #도매시장, #소매시장, #여객자동차터미널, 지하역사 또는 #지하상가

   ⑥ 비상조명등의 설치면제 요건에서 " 그 유도등의 유효범위 안의 부분"이라 함은 유도등의 #조도 가 바닥에서 1 [lx] 이상

        이 되는 부분을 말한다.

​

바. 휴대용 비상조명등의 적합기준 (NFSC 304 제4조 ②) ★★★♣

  ① 다음 각 목의 장소에 설치할 것

     ㉠ 숙박시설 또는 다중이용업소에는 객실 또는 영업장 안의 구획된 실마다 잘 보이는 곳

         (외부에 설치시 출입문 손잡이로 부터 1 [m] 이내 부분)에 1개 이상 설치

     ㉡ 대규모 점포 (백화점 · 대형점 · 쇼핑센타, 지하상가 및 지하역사 제외), 영화상영관에는 보행거리 50 [m] 이내 마다

          3개 이상 설치

     ㉢ 지하상가 및 지하역사에는 보행거리 25 [m] 이내 마다 3개 이상 설치

  ② 설치 높이는 바닥으로 부터 0.8 [m] 이상, 1.5 [m] 이하의 높이에 설치할 것

  ③ 어둠 속에서 위치를 확인할 수 있도록 할 것

  ④ 사용시 자동으로 점등되는 구조일 것 (자동 또는 수동 ×)

       ※ 다중이용업소 #객실 , #숙박시설  : 실마다 1개

          지하상가, 지하역사                       : 보행거리 25 [m] 마다 3개 이상

          대규모 #점포 , 영화상영관            : 50 [m] 마다 3개 이상

  ⑤ 외함은 난연성능이 있을 것

  ⑥ 건전지를 사용하는 경우에는 방전방지조치를 하여야 하고 충전식 배터리의 경우에는 상시 충전되도록 할 것 (전원

       으로 충전식 배터리 이외의 건전지를 사용하지 말 것 ×)

  ⑦ 건전지 및 충전식 #배터리 의 용량은 20분 이상 유효하게 사용할 수 있는 것으로 할 것

     ※ 사용조건 : #건전지 (방전방지조치)

                         충전식 배터리 (상시 충전)

  ◈ 휴대용 비상조명등의 설치 ★★★♣

사. 비상조명등의 설치제외 (NFSC 304 제5조 ①)★★♣

   ① 거실의 각 부분으로 부터 하나의 #출입구 에 이르는 보행거리가 15 [m] 이내인 부분

   ② 의원 · 경기장 · 공동주택 · #의료시설 · 학교의 거실

       ※ #비상조명등 제외 기준 : 15 [m] 이내

           #객석유도등 제외 기준 : 20 [m] 이내

​

아. 휴대용 비상조명등의 설치제외장소

   ① 지상 1층 또는 피난층으로서 복도 · 통로 또는 창문 등의 개구부를 통하여 피난이 용이한 경우

   ② 숙박시설로서 복도에 비상조명등을 설치한 경우

​

【 출제 예상 문제 】

​

1. 비상조명등의 설치 제외 장소가 아닌 것은 ? ④

   ① 의원의 거실        ② 경기장의 거실           ③ 의료시설의 거실           ④ 종교시설의 거실

​

[해설] 비상조명등의 설치 제외장소

   ㉠ 거실 각 부분에서 출입구까지의 보행거리 15 [m] 이내

   ㉡ 공동주택 · 경기장 · 의원 · 의료시설 · 학교의 거실

​

2. 무창층의 도매시장에 설치하는 비상조명등용 비상전원은 해당 비상조명등을 몇 분 이상 유효하게 작동시킬 수 있는

    용량으로 하여야 하는가 ? ④

   ① 10                         ② 20                      ③ 40                        ④ 60

​

[해설] 비상조명등의 60분 이상 작동용량

   ㉠ 11층 이상 (지하층 제외)

   ㉡ 지하층 · 무창층으로서 도매시장 · 소매시장 · 여객자동차터미널 · 지하역사 · 지하상가

​

3. 휴대용 비상조명등의 설치기준 중 틀린 것은 ?

   ① 영화관상영관에는 보행거리 50[m] 이내 마다 3개 이상 설치할 것

   ② 지하상가 및 지하역사에는 보행거리 30[m] 이내 마다 3개 이상 설치할 것

   ③ 숙박시설 또는 다중이용업소에는 객실 또는 영업장 안의 구획된 실마다 잘 보이는 곳에 1개 이상 설치할 것

   ④ 건전지 및 충전식 배터리의 용량은 20분 이상 유효하게 사용할 수 있는 것으로 할 것

​

[해설] 휴대용 비상조명등의 설치기준 : 지하상가 및 지하역사에는 보행거리 25 [m] 이내마다 3개 이상 설치할 것

​

4. 예비전원을 내장하지 않는 비상조명등의 비상전원 설치기준으로 옳은 것은 ? ②

   ① 비상전원은 실내에 설치하지 않을 것

   ② 비상전원은 자가발전설비, 축전지설비 또는 전기저장장치를 설치할 것

   ③ 평상시 점등 여부를 확인할 수 있는 점검스위치를 설치할 것

   ④ 상용전원으로 전력공급이 중단된 때에는 수동으로 비상전원으로 부터 전력을 공급받을 수 있도록 할 것

​

[해설] #비상조명등 의 비상전원

   ㉠ 비상전원은 실내에 설치할 것

   ㉡ 예비전원을 내장하는 경우에 점검스위치를 설치할 것

   ㉢ 사용전원으로 전력공급이 중단된 때에는 자동으로 비상전원으로 부터 전력을 공급받을 수 있도록 할 것

​

5. 비상조명등은 비상점등을 위하여 비상전원으로 전화되는 경우 비상점등회로로 정격전류의 1.2배의 전류가 흐르거나

    램프가 없는 경우에는 몇 초 이내에 예비전원으로 부터의 #비상전원 공급을 차단하여야 하는가 ? ②

   ① 1초                      ② 3초                       ③ 5초                          ④ 10초

​

[해설] 비상점등회로의 보호 : 비상조명등은 비상점등을 위하여 비상전원으로 전환되는 경우 비상점등회로로 정격전류의

                                               1.2배 이상의 전류가 흐르거나 램프가 없는 경우에는 3초 이내에 예비전원으로 부터

                                               비상전원 공급을 차단할 것

​

6. 보행거리 25 [m] 이내 마다 휴대용 비상조명등을 3개 이상 설치하여야 하는 곳은 ? ①

   ① 지하상가 및 지하역사              ② 대형백화점                ③ 호텔                    ④ 영화상영관

​

[해설] 휴대용 비상조명등의 적합기준

  ㉠ 숙박시설 또는 다중이용업소에는 객실 또는 영업장 안의 구획된 실 마다 잘 보이는 곳 (외부에 설치시 출입문 손잡이로

       부터 1[m] 이내 부분)에 1개 이상 설치

  ㉡ 대규모 점포 (백화점 · 대형점 · 쇼핑센타)와 영화상영관에는 보행거리 50 [m] 이내 마다 3개 이상 설치

  ㉢ 지하상가 및 지하역사에는 보행거리 25[m] 이내 마다 3개 이상 설치

​

7. 비상조명등의 설치기준에 대한 설명 중 틀린 것은 ? ①

   ① #조도 는 설치된 장소의 각 부분에서 3 [lx] 이상이 되도록 할 것

   ② 지하층을 제외한 층수가 11층 이상인 특정소방대상물의 비상전원은 60분 이상 유효하게 작동시킬 수 있어야 한다.

   ③ 특정소방대상물의 각 거실과 그로부터 지상에 이르는 복도 및 계단에 설치하여야 한다.

   ④ 상용전원으로 부터 전력의 공급이 중단된 때에는 자동으로 비상전원으로 부터 전력을 공급받을 수 있도록 하여야

        한다.

​

[해설] 비상조명등의 설치기준 :  조도는 설치된 장소의 각 부분에서 1[lx] 이상이 되도록 하여야 한다.

​

8. 특정소방대상물의 그 부분에서 피난층에 이르는 부분의 비상조명등을 60분 이상 유효하게 작동시킬 수 있는 용량으로

    하여야 하는 경우가 아닌 것은 ?

   ① 지하층을 제외한 층수가 11층 이상의 층

   ② 지하층 또는 무창층으로서 용도가 도매시장 · 소매시장

   ③ 지하층 또는 무창층으로서 용도가 여객자동차터미널 · 지하역사 또는 지하상가

   ④ 지하가 중 터널로서 길이 500 [m] 이상

​

[해설] 비상조명등 60분 이상 작동용량

   ㉠ 지하층을 제외한 층수가 11층 이상의 층

   ㉡ 지하층 또는 #무창층 으로서 용도가 도매시장 · 소매시장 · 여객자동차터미널 · 지하역사 또는 지하상가

​

9. 휴대용 비상조명등의 충전식 배터리의 용량은 몇 분 이상 유효하게 사용할 수 있는 것으로 하여야 하는가 ? ②

   ① 10                   ② 20                   ③ 30                       ④ 60

​

[해설] 휴대용 #비상조명등의 적합기준 : 건전지및충전식 배터리의 용량은 20분 이상 유효하게 사용할수 있는 것으로 할 것

​

10. 비상조명등의 설치기준에서 조도는 비상조명등이 설치된 장소의 각 부분의 바닥에서 몇 [lx] 이상이 되도록 하여야

      하는가 ? ①

   ① 1 [lx]                          ② 5 [lx]                          ③ 20 [lx]                            ④ 30 [lx]

​

[해설] 비상조명등의 조도 : 비상조명등이 설치된 장소의 각 부분의 바닥에서 1 [lx] 이상이 되도록 할 것

​

11. 화재발생 등으로 정전시 안전하고 원활한 피난을 위하여 피난자가 휴대할 수 있는 조명등은 ? ②

   ① 휴대용 랜턴               ② 휴대용 비상조명등             ③ 발광다이오드             ④ 음성유도형 소방랜턴

​

[해설] 휴대용 비상조명등 : 화재발생 등으로 정전시 안전하고 원활한 피난을 위하여 피난자가 휴대할 수 있는 조명등

​

12. 휴대용 비상조명등을 설치하지 않아도 되는 특정소방대상물은 ? ②

   ① 숙박시설            ② 청소련수련관               ③ 다중이용업소                   ④ 영화상영관

​

[해설] 휴대용 비상조명등의 적합기준

   ① 1개 이상 설치

    ⊙ 숙박시설 또는 다중이용업소에는 객실 또는 영업장 안의 구획된 실마다 잘 보이는 곳

         (외부에 설치시 출입문 손잡이로 부터 1[m] 이내 부분)

  ② 3개 이상 설치

    ⊙ 지하상가 및 지하역사의 보행거리 25 [m] 이내 마다

    ⊙ 대규모 점포 (백화점 · 대형점 · 쇼핑센타) 및 영화상영관의 보행거리 50[m] 이내마다

< 비상조명등의 설치 제외 장소>

   ㉠ 거실 각 부분에서 출입구까지의 보행거리 15 [m] 이내

   ㉡ 공동주택 · #경기장 · 의원 · #의료시설 · 학교의 거실

  ② 통로 유도등

    ⊙ 피난 통로를 안내하기 위한 유도등으로 복도통로, 유도등, 거실통로유도등, 계단통로 유도등

  ③ 복도통로 유도등

     ⊙ 피난통로가 되는 복도에 설치하는 통로유도등으로서 피난구의 방향을 명시하는 것

  ④ 거실통로 유도등

    ⊙ 거주, 집무, 작업, 집회, 오락 그밖에 이와 유사한 목적을 위하여 계속적으로 사용하는

         거실, 주차장 등 개방된 통로에 설치하는 유도등으로 피난의 방향을 명시하는 것 ♣

  ⑤ 계단통로 유도등

    ⊙ 피난통로가 되는 계단이나 경사로에 설치하는 통로 유도등으로 바닥면 및 디딤바닥면을 비치는 것

  ⑥ 객석 유도등

    ⊙ 객석의 통로, 바닥 또는 벽에 설치하는 유도등

나. 축광유도표지 (유도표지)

   ▣ 화재발생시 피난방향을 안내하기 위하여 사용되는 표지로서 외부의 전원을 공급받지 아니한 상태에서 축광에 의하여

       어두운 곳에서도 도안, 문자 등이 쉽게 식별될 수 있도록 된 것을 말하며, 피난구 축광 유도표지, 통로축광 유도 표지,

       보조 축광표지로 구분

​

  ① 피난구 유도표지 ♣

     ⊙ 피난구 또는 피난경로로 사용되는 출입구가 있다는 것을 지시하는 유도 표지

    ⊙ 피난 통로가 되는 복도, 계단 등에 설치하는 것으로서 피난구의 방향을 표시하는 유도 표지

  ③ 축광 위치 표지

    ⊙ 옥내소화전 설비의 함, 발신기, 피난기구 (완강기, 간이 완강기, 구조대, 금속제 피난 사다리) 및 연결 송수관 설비의

         방수구 등의 위치를 표시하기 위하여 사용되는 표지로서 외부의 전원을 공급받지 아니한 상태에서 축광에 의하여

         어두운 곳에서도 도안, 문자 등이 쉽게 식별될 수 있도록 된 것

​

다. 피난 유도선 ♣

   ▣ 햇빛이나 전등불에 따라 축광 (축광방식)하거나 전류에 따라 빛을 발하는 (광원점등 방식) 유도체로서 어두운 상태

        에서 피난을 유도할 수 있도록 띠 형태로 설치되는 피난 유도 시설

   ※ 유도등 전선의 굵기

      ① 인출선 : 0.75 [㎡] 이상 ♣

      ② 인출선외 : 0.5 [㎡] 이상

   ( 공통적으로 설치하여야 할 유도등 : 통로 유도등)

​

  ◈ 피난구 유도등

     ⊙ 통로 유도등 → 모두 설치

     ⊙ 객석 유도등

  ◈ 중형 피난구 유도등 : 11층 이상, 지하층, 무창층, 오피스텔, 일반숙박시설

  ◈ 관광숙박업 : 대형 유도등

​

5. 피난구 유도등의 설치장소 및 설치기준 (NFSC 303 제5조) ★★★♣

​ 가. 설치장소

    ① 옥내로 부터 직접 지상으로 통하는 출입구 및 그 부속실의 출입구

    ② 직통계단 · 직통계단의 계단실 및 그 부속실의 출입구

    ③ 출입구에 이르는 복도 또는 통로로 통하는 출입구

    ④ 안전구획된 거실로 통하는 출입구

        (거실의 각 부분으로 부터 쉽게 도달할 수 있는 출입구 × - 설치제외)

나. 설치기준

   ① 피난구 유도등은 피난구의 바닥으로 부터 높이 1.5 [m] 이상으로서 출입구에 인접하도록 설치하여야 한다. ♣

   ② 피난층으로 향하는 피난구의 위치를 안내할 수 있도록 출입구 인근 천장에 설치된 피난구유도등의 면과 수직이

        되도록 피난구 유도등을 추가로 설치하여야 한다. 단, 설치된 피난구유도등이 입체형인 경우에는 그러하지 아니하다.

  ◈ 조사면

    ⊙ 유도등에 있어서 표시면의 조명에 사용되는 면

​

다. 피난구유도등의 설치제외장소

   ① 바닥면적이 1,000[㎡] 미만인 층으로서 옥내로부터 직접 지상으로 통하는 출입구

        (외부의 식별이 용이한 경우에 한한다)

   ② 대각선 길이가 15[m] 이내인 구획된 실의 출입구

   ③ 거실 각 부분으로 부터 하나의 출입구에 이르는 보행거리가 20[m] 이하이고 비상조명등과 유도표지가 설치된

        거실의 출입구

   ④ 출입구가 3개 이상 있는 거실로서 그 거실 각 부분으로 부터 하나의 출입구에 이르는 보행거리가 30[m] 이하인

        경우에는 주된 출입구 2개소 외의 출입구 (단, 공연장 ·집회장 · 관람장 · 전시장 · 판매시설 · 운수시설 · 숙박시설

         · 노유자시설 · 의료시설 · 장례식장 제외)

​

6. 통로유도등의 설치기준 (NFSC 303 제6조) ★★

   ① 통행에 지장이 없도록 설치할 것

   ② 주위에 이와 유사한 등화, 광고물, 게시물 등을 설치하지 아니할 것

   ③ 통로유도등의 설치제외 장소

      ㉠ 구부러지지 아니한 복도 또는 통로로서 길이가 30[m] 미만인 복도 또는 통로

      ㉡ 복도 또는 통로로서 보행거리가 20 [m] 미만이고 그 복도 또는 통로와 연결된 출입구 또는 그 부속실의 출입구에

           피난구유도등이 설치된 복도 또는 통로

​

   ◈ 조명도 ★★★♣

  ◈ #조명도 : 조도계로 측정 [lx], 비상조명등 : 1 [lx]

        식별도 : (눈으로 확인), 장비 없음 ×

​

7. 복도 통로 유도등의 설치기준 (NFSC 303 제6조 ①, 1. ) ★★★♣

  ① 복도에 설치할 것. 다만, 피난구유도등이 설치된 출입구의 맞은 편 복도에는 입체형으로 설치하거나 바닥에 설치할 것

  ② 구부러진 모퉁이 및 보행거리 20 [m] 마다 설치할 것

  ③ 바닥으로 부터 높이 1 [m] 이하의 위치에 설치할 것. 다만, 지하층 또는 무창층의 용도가 도매시장, 소매시장,

      여객자동차 터미널, 지하역사 또는 지하상가인 경우에는 복도, 통로, 중앙부분의 바닥에 설치하여야 한다.

  ④ 바닥에 설치하는 통로 유도등은 하중에 따라 파괴되지 아니하는 강도의 것으로 할 것

​

8. 거실 통로 유도등의 설치기준 (NFSC 303 제6조 ①, 2) ★★♣

   ① 거실의 통로에 설치할 것. 다만, 거실의 통로가 벽체 등으로 구획된 경우에는 복도 통로유도등으로 설치하여야 한다.

   ② 구부러진 모퉁이 및 보행거리 20 [m] 마다 설치할 것

   ③ 바닥으로 부터 높이 1.5 [m] 이상의 위치에 설치할 것. 다만, 거실통로에 기둥이 설치된 경우에는 기둥부분의 바닥으로

        부터 높이 1.5 [m] 이하의 위치에 설치할 수 있다.

9. 계단 통로 유도등의 설치기준 (NFSC 303 제6조 ①, 3) ★★♣

 ① 각층의 #경사로참 또는 계단참마다 (1개층 경사로참 또는 계단참이 2 이상 있는 경우에는 2개의 계단참마다) 설치할 것

 ② 바닥으로 부터 높이 1 [m] 이하의 위치에 설치할 것

   ③ 객석내의 통로가 옥외 또는 이와 유사한 부분에 있는 경우에는 해당 통로 전체에 미칠수 있는 수의 유도등을 설치하여

        야 한다.

     [참고 : 설치 개수 ♣]

11. 유도 표지의 설치 기준 (NFSC 303 제8조 ①, ②) ★♣

   ① 계단에 설치하는 것을 제외하고는 각 층 마다 복도 및 통로의 각 부분으로 부터 하나의 유도표지까지의 보행거리가

        15 [m] 이하가 되는 곳과 구부러진 모퉁이의 벽에 설치할 것

   ② 피난구 유도 표지는 출입구 상단에 설치하고, 통로 유도 표지는 바닥으로 부터 1 [m] 이하의 위치에 설치할 것

   ③ 주위에는 이와 유사한 등화 · 광고물 · 게시물 등을 설치하지 아니할 것

   ④ 유도 표지는 부착판 등을 사용하여 쉽게 떨어지지 아니하도록 설치할 것

   ⑤ 축광방식의 유도표지는 외광 또는 조명장치에 의하여 상시 조명이 제공되거나 비상 조명등에 의한 조명이 제공되도록

        할 것

​

12. 유도표지의 적합 기준 (NFSC 303 제8조 ③) ★♣

  ▣ #유도 표지 는 소방청장이 고시한 「축광표지의 성능인증 및 제품검사의 기술기준」에 적합한 것이어야 한다.

      다만, 방사성 물질을 사용하는 위치 표지는 쉽게 파괴되지 아니하는 재질로 처리할 것

  <참고> 유도표지의 식별도 시험 (축광표지의 성능인증 및 제품검사의 기술기준 제8조) ♣

   ① 축광유도표지 및 축광위치표지는 200[lx] 밝기의 광원으로 20분간 조사시킨 상태에서 다시 주위조도를 0 [lx]로 하여

        60분간 발광시킨 후 직선거리 20 [m] (축광위치표지의 경우 10 [m]) 떨어진 위치에서 유도표지 또는 위치표지가 있다

        는 것이 식별되어야 하고, 유도표지는 직선거리 3 [m]의 거리에서 표시면의 표시중 주체가 되는 문자 또는 주체가

        되는 화살표 등이 쉽게 식별되어야 한다. 이 경우 측정자는 보통시력 (시력 1.0) 에서 1.2의 범위를 말한다)을 가진 자

        로서 시험실시 20분전까지 암실에 들어가 있어야 한다.

   ② 보조축광표지는 200 [lx] 밝기의 광원으로 20분간 조사시킨 상태에서 다시 주위 조도를 0 [lx]로 하여 60분간 발광시킨

        후 직선거리 10 [m] 떨어진 위치에서 보조축광표지가 있다는 것이 식별되어야 한다. 이 경우 측정자의 조건은 ① 의

        조건을 적용한다.

   ③ 축광유도표지 및 축광위치표지의 표시면을 0[lx] 상태에서 1시간 이상 방치한 후 200[lx] 밝기의 광원으로 20분간 조사

        시킨 상태에서 다시 주위 조도를 0[lx]로 하여 휘도시험을 실시할 경우

     ㉠ 5분간 발광시킨 후의 휘도는 110 [mcd/㎡] 이상이어야 한다.

     ㉡ 10분간 발광시킨 후의 휘도는 50 [mcd/㎡] 이상이어야 한다.

     ㉢ 20분간 발광시킨 후의 휘도는 24 [mcd/㎡] 이상이어야 한다.

     ㉣ 60분간 발광시킨 후의 휘도는 7 [mcd/㎡] 이상이어야 한다.

​

13. 피난 유도선의 설치 기준 (NFSC 303 제8조의 2) ★♣

가. 축광방식의 피난 유도선

   ① 구획된 각 실로 부터 주출입구 또는 비상구 까지 설치할 것

   ② 바닥으로 부터 높이 50 [㎝] 이하의 위치 또는 바닥면에 설치할 것

   ③ 피난 유도 표시부는 50 [㎝] 이내의 간격으로 연속되도록 설치할 것

   ④ 부착대에 의하여 견고하게 설치할 것

   ⑤ 외광 또는 조명장치에 의하여 상시 조명이 제공되거나 비상조명등에 의한 조명이 제공되도록 설치할 것

나. 광원점등방식의 피난 유도선

   ① 구획된 각 실로 부터 주출입구 또는 비상구까지 설치할 것

   ② 피난 유도 표시부는 바닥으로 부터 높이 1 [m] 이하의 위치 또는 바닥면에 설치할 것

   ③ 피난유도 표시부는 50 [㎝] 이내의 간격으로 연속되도록 설치하되 실내 장식물 등으로 설치가 곤란한 경우

        1 [m] 이내로 할 것

   ④ 수신기로 부터 화재신호 및 수동조작에 의하여 광원이 점등되도록 설치할 것

   ⑤ 비상전원이 상시 충전상태를 유지하도록 설치할 것

   ⑥ 바닥에 설치되는 피난 유도 표시부는 매립하는 방식을 사용할 것

   ⑦ 피난 유도 제어부는 조작 및 관리가 용이하도록 바닥으로 부터 0.8 [m] 이상 1.5 [m] 이하의 높이에 설치할 것

​

14. 전원의 설치기준 (NFSC 303 제9조 ①,②) ★★★♣

가. 상용전원

   ▣ 축전지, 전기저장장치 (외부 전기에너지를 저장해 두었다가 필요한 때 전기를 공급하는 장치) 또는 교류전압의

        옥내 간선으로 하고, 전원까지의 배선은 전용으로 할 것.

나. 비상전원

  ① #축전지 로 할 것

  ② 유도등을 20분 이상 작동시킬 수 있는 용량으로 할 것. 다만, 다음의 특정소방대상물의 경우에는 그 부분에서

       피난층에 이르는 부분의 유도등을 60분 이상 유효하게 작동시킬 수 있는 용량으로 하여야 한다.

    ㉠ 지하층을 제외한 층수가 11층 이상의 층

    ㉡ 지하층 또는 무창층으로서 용도가 도매시장, 소매시장, 여객자동차터미널, 지하역사 또는 지하상가

  ◈ 비상전원

    ⊙ 자가발전설비 - 기본 * 문제 : 릴레이 타임 (일정시간 정전)

    ⊙ 축전지설비 - 기본 : 유도등, 자동화재탐지설비, 비상방송설비

    ⊙ 비상전원수전설비 - 비상콘센트

    ⊙ 전기저장장치 : 유도등을 제외, 모두 포함된다.

  ③ 예비전원

    ㉠ 알칼리계 2차 축전지

    ㉡ 리튬계 2차 축전지

​

15. 배선의 기준 (NFSC 303 제9조 ③) ★★★♣

   ① 유도등의 인입선과 옥내배선은 직접 연결할 것

   ② 유도등은 전기회로에 점멸기를 설치하지 아니하고 항상 점등상태를 유지할 것. 다만, 특정소방대상물 또는

        그 부분에 사람이 없거나 다음에 해당하는 장소로서 3선식 배선으로 상시 충전되는 구조인 경우에는 제외된다.

    ㉠ 외부광에 따라 피난구 또는 피난 방향을 쉽게 식별할 수 있는 장소

    ㉡ 공연장, 암실 등으로서 어두워야 할 필요가 있는 장소

    ㉢ 특정소방대상물의 관계인 또는 종사원이 주로 사용하는 장소

​

   ※ 유도등은 항상 점등상태유지, 점멸기 ×

   ※ 유도등

     ⊙ 2선식 : 평상시 점등상태

     ⊙ 3선식 : 화재시 점등, 수동으로 점등

1. 소화설비의 정의

  ▣ 물, 그밖에 소화약제를 사용하여 소화하는 기계, 기구 또는 설비

​

2. 옥내 소화설비

  ▣ 화재 초기에 특정소방대상물의 관계인이 소화전에 비치되어 있는 호스 및 노즐을 이용하여 소화활동을 하는 설비

​

가. 옥내소화설비 표시등의 설치기준 (NFSC 102 제7조 ③ ) ★♣

  ① 옥내소화설비의 위치를 표시하는 표시등은 함의 상부에 설치하되, 소방청장이 고시하는 「표시등의 성능인증 및 제품

       검사의 기술기준」에 적합한 것으로 할 것 ♣

  ② 가압송수장치의 기동을 표시하는 표시등은 옥내 소화전함의 상부 또는 그 직근에 설치하되 적색등으로 할 것

 [ 표시등의 식별도 시험 ]

   ⊙ 표시등의 불빛은 부착면과 15° 이하의 각도로도 발산되어야 하며 주위의 밝기가 0 [lx]인 장소에서 측정하여 10 [m]

        떨어진 위치에서 켜진 등이 확실히 식별되어야 한다.

 [ 표시등의 수명 ]

  ⊙ 표시등은 사용전압의 130 [%]인 전압을 24시간 연속하여 가하는 경우 단선, 현저한 광속변화, 전류변화 등의 현상이

       발생하지 않아야 한다.

​

나. 옥내소화설비의 제어반 ♣

  ① 감시제어반 : 소화설비용 #수신반 으로서 제어기능이 있는 것

  ② 동력제어반 : #MCC ( #Motor Control Center) 패널을 말하며 각종 동력장치의 제어 기능이 있는 것

​

다. 옥내 소화설비의 비상전원 ♣

  ▣ 축전지설비, 자기발전설비, 전기저장장치 : 20분 이상 (30층 이상 49층 이하 : 40분 이상, 50층 이상 : 60분 이상)

​

라. 옥내소화설비의 상용전원회로 배선의 설치기준 (NFSC 102 제8조 ①)

  ① 저압수전인 경우에는 인입개폐기의 직후에서 분기하여 전용배선으로 하여야 하며, 전용의 전선관에 보호되도록 할 것

  ② 고압수전 또는 특고압 수전인 경우에는 전력용 변압기 2차측의 주차단기에서 분기하여 전용배선으로 하되, 사용전원

       의 상시 공급에 지장이 없을 경우에는 주차단기 2차측에서 분기하여 전용배선으로 할 것

[ 옥내 소화전설비 조작회로 및 표시등 회로의 배선공사방법]

  ▣ 내화 또는 내열배선

     ① 금속제 가요전선관공사

     ② 합성수지관공사

     ③ 금속덕트공사

     ④ 금속관공사

     ⑤ 케이블공사

        (애자사용공사 ×)

​

3. 스프링쿨러설비

  ▣ 폐쇄형 스프링쿨러 헤드 또는 감지기에 의해 화재가 감지되면 자동적으로 방호구역 또는 방수구역에 물을 살수하여

      소화하는 #자동소화설비

가. #스프링쿨러 설비의 경보장치 ( #음향장치 및 #기동장치 )의 설치기준 (NFSC 103 제9조 ① ) ★★♣

  ① 습식 유수검지장치 또는 건식 유수검지장치를 사용하는 설비에 있어서는 헤드가 개방되면 유수검지장치가

       화재신호를 발신하고 그에 따라 음향장치가 경보되도록 할 것 ♣

  ② 준비작동식 유수검지장치 또는 일제개방밸브를 사용하는 설비에는 화재감지기의 감지에 따라 음향장치가 경보되도록

       할 것. 이 경우 화재감지기의 감지에 따라 음향장치가 경보되도록 할 것. 이 경우 화재감지기 회로를 교차회로방식으로

       하는 때에는 하나의 화재감지기 회로가 화재를 감지하는 때에도 음향장치가 경보되도록 하여야 한다. ♣

  ③ 음향장치는 유수검지장치 및 일제개방밸브 등의 담당구역마다 설치하되 그 구역의 각 부분으로 부터 하나의 음향장치

       까지의 수평거리는 25[m] 이하가 되도록 할 것 ♣

  ④ 음향장치는 경종 또는 사이렌 (전자식 사이렌을 포함)으로 하되, 주위의 소음 및 다른 경보와 구별이 가능한 음색으로

       할 것. 이 경우 경종 또는 사이렌은 자동화재탐지설비, 비상벨설비 또는 자동식 사이렌 설비의 음향장치와 겸용할 수

       있다. ♣

  ⑤ 주음향장치는 수신기의 내부 또는 그 직근에 설치할 것

  ⑥ 층수가 5층 이상으로서 연면적이 3,000[㎡]를 초과하는 특정소방대상물 다음과 같이 경보를 발할 것

     ⊙ 2층 이상의 층에서 발화한 때 : 발화층 및 그 직상층에 경보를 발할 것

     ⊙ 1층에서 발화한 때 : 발화층, 그 직상층 및 지하층에 경보를 발할 것

     ⊙ 지하층에서 발화한 때 : 발화층, 그 직상층 및 기타의 지하층에 경보를 발할 것

  ※ 층수가 30층 이상의 특정소방대상물

    ⊙ 2층 이상의 층에서 발화한 때 : 발화층 및 그 직상 4개층에 경보를 발할 것

    ⊙ 1층에서 발화한 때 : 발화층, 그 직상4개층 및 지하층에 경보를 발할 것

    ⊙ 지하층에서 발화한 때 : 발화층, 그 직상층 및 기타의 지하층에 경보를 발할 것

​

[ 감지기를 설치하지 않아도 동작할 수 있는 설비 ]

   ① 습식 스프링쿨러 설비

   ② 건식 스프링쿨러 설비

   ③ 이동식 (호스릴) 설비

​

나. 스프링쿨러설비의 수신부(제어반)의 기능 (NFSC 103 제13조 ②) ♣

  ① 각 펌프의 작동여부를 확인할 수 있는 표시등 및 음향경보기능이 있어야 할 것 ♣

  ② 각 펌프를 자동 또는 수동으로 작동시키거나 중단시킬 수 있어야 할 것 ♣

  ③ 비상전원을 설치한 경우에는 상용전원 및 비상전원의 공급여부를 확인할 수 있어야 할 것 ♣

  ④ 수조 또는 물올림 탱크가 저수위로 될 때 #표시등 및 #음향 으로 경보할 것 ♣

  ⑤ 예비전원이 확보되고 예비전원의 적합여부를 시험할 수 있어야 할 것 ♣

  ⑥ 다음 각 회로 마다 #도통시험 및 작동시험을 할 수 있도록 할 것 ♣

     ㉠ 기동용 수압개폐장치의 압력스위치 회로

     ㉡ 수조 또는 물올림 탱크의 저수위 감시회로

     ㉢ 유수검지장치 또는 일제개방밸브의 압력스위치회로

     ㉣ 일제개방밸브를 사용하는 설비의 화재감지회로

     ㉤ 급수배관에 설치되어 급수를 차단할 수 있는 개폐밸브의 폐쇄상태 확인 회로

​

다. 스프링쿨러설비의 비상전원 ♣

  ▣  #축전지 설비, 자가발전설비, 전기저장장치, 비상전원수전설비 (차고, 주차장의 바닥면적의 합계가 1,000[㎡] 미만

        인 것) : 20분 이상 (30층 이상 49층 이하 : 40분 이상, 50층 이상 : 60분 이상)

​

4. 이산화탄소 소화설비

  ▣ 이산화탄소 소화약제를 방사하여 실내의 산소농도를 낮추거나 연소면의 산소공급을 차단하여 소화하는 설비

​

가. 이산화탄소 소화설비 제어반 및 화재표시반의 설치장소 (NFSC 106 제7조 ③) ♣

   ① 화재에 따른 영향이 없는 곳

   ② 진동 및 충격에 따른 영향이 없는 곳

   ③ 부식의 우려가 없는 곳

   ④ 점검에 편리한 곳

​

나. 이산화탄소 소화설비의 제어반의 기능 (NFSC 106 제7조 ①) ♣

   ① 전원표시등

   ② 음향경보장치의 작동기능

   ③ 소화약제의 방출기능

   ④ 소화약제의 지연, 기타의 제어기능

   ⑤ 수동 기동 장치

      ⊙ 이산화탄소 소화설비는 소화약제 방사 개시 후 1분 이상까지 경보를 계속할 수 있는 것으로 하여야 한다.

​

5. 할론 소화설비

  ▣ 할론 소화약제를 방사하여 연쇄반응을 차단하는 억제효과 (부촉매효과)를 이용하여 소화하는 설비

​가. 할론 소화설비의 작동 흐름

나. #할론소화설비 기기의 설치장소 ♣

   ① 경보 #사이렌 : 방호구역내

   ② 수동조작함 : 방호구역 외 출입구 옆의 조작이 용이한 장소

   ③ 방출표시등 : 방호구역 외 출입구 상부

   ④ #압력스위치 : 저장용기실 (실린더실) #선택밸브 2차측

【 소화설비 출제 예상문제】

​1. 다음 ( ) 안에 알맞은 것은 ? ③

   ① 5°                   ② 10°                ③ 15°                     ④ 30°

​

2. 옥내소화전설비의 비상전원의 설치기준으로 옳지 않은 것은 ? ④

   ① 점검이 편리한 곳에 설치한다.

   ② 비상전원을 설치한 때에는 그 실내에 비상조명등을 설치한다.

   ③ 상용전원으로 부터 전력의 공급이 중단된 때에는 자동적으로 비상전원으로 부터 전력을 공급받도록 한다.

   ④ 옥내소화전설비를 유효하게 30분 이상 작동할 수 있어야 한다.

​

※ 옥내소화전설비의 비상전원

   ⊙ #축전지 설비, 자가발전설비, 전기저장장치, 비상전원수전설비 (차고, 주차장의 바닥 면적의 합계가 1,000[㎡] 미만인

       것) : 20분 이상 (30층 이상 49층 이하 : 40분 이상,  50층 이상 : 60분 이상)

​

3. 소화설비용 제어반에 사용되는 전자 #계전기 의 접점은 무엇인가 ? ★★ ④

   ① #텅스텐                  ② #아연                  ③ #니켈                         ④ G·S 합금

[수신기(제어반)에 사용하는 전자계전기 ♣]

   ㉠ 접점은 G·S합금 또는 이와 동등 이상일 것

   ㉡ 자체 하중에 의하여 영향을 받지 않도록 부착할 것

   ㉢ 접점 밀봉형 이외의 것은 접점이나 가동부에 먼지가 들어가지 않도록 적당한 방전커버를 설치할 것

   ㉣ 동일 접점에서 동시에 내부부하와 외부부하에 직접 전력을 공급하지 아니하도록 할 것 수신기 (제어반)의 접점 ★★

        ※ 소요시간 (가스계 소화설비 음향경보 : 1분 이상) ★★★ ♣

​

4. 스프링쿨러설비의 음향장치는 유수검지장치등의 담당구역마다 설치하되, 그 구역의 각 부분으로 부터 하나의 음향장치

    까지의 수평거리는 몇 [m]이하가 되도록 하여야 하는가 ? ★ ①

   ① 25                    ② 30                      ③ 35                              ④ 40

​

5. 스프링쿨러설비의 비상전원에 대한 설명으로 틀린 것은 ? ④

   ① 비상전원은 해당 설비를 20분 이상 작동시킬 수 있어야 한다.

   ② 상용전원 정전시 자동으로 비상전원으로 전환되어야 한다.

   ③ 비상전원은 자가발전설비, 축전지설비, 또는 전기저장장치를 설치하되, 일부 장소는 비상전원 수전설비로 설치할 수

        있다.

   ④ 비상전원이 설치되는 장소에는 비상전원 공급에 필요한 기구 또는 설비 그리고 기타 부속설비를 두어야 한다.

​

※ 비상전원 설치 기준 (모든 소방 비상설비 기준 같음)

   ㉠ 점검이 편리할 것

   ㉡ 용량은 20분이 기본이다.

   ㉢ 실내에 설치할 때는 비상조명등을 설치한다.

   ㉣ 상용전원이 중단되면 자동으로 비상전원으로 부터 전력을 공급받는다.

   ㉤ 비상전원이 설치된 장소에는 아무것도 둘 수 없다.

        (둘 수 있는 것 : #열병합 #발전설비 에 필요한 것)

​

6. #항공기 격납고에 설치하는 포소화설비의 수동식 기동장치는 각 방사구역 마다 몇 개 이상 설치하는가 ? ②

   ① 1                             ② 2                           ③ 3                                 ④ 4

[포소화설비의 설치기준]

가. 포소화설비의 개방밸브 설치기준

   ① 자동개방밸브는 화재감지장치의 작동에 따라 자동으로 개방되는 것으로 할 것

   ② 수동식개방밸브는 화재시 쉽게 접근할 수 있는 곳에 설치할 것

나. 자동식 기동장치

   ▣ 자동화재탐지설비 감지기 작동 또는 폐쇄형 스프링쿨러헤드 개방과 연동하여 가압송수 장치 · 일제개방밸브 및 소화

        약제혼합장치를 기동시킬 수 있도록 설치하여야 한다.

다. 자동식 기동장치 폐쇄형 스프링클러헤드 설치기준

   ① 표시온도 79 [℃] 미만인 것을 사용할 것

   ② 1개의 스프링클러헤도 경계면적은 20 [㎡] 이하로 할 것

   ③ 부착면 높이는 바닥으로 부터 5[m] 이하로 하고 화재를 유효하게 감지할 수 있도록 할 것

   ④ 하나의 감지장치 경계구역은 하나의 층이 되도록 할 것

라. 수동식 기동장치 설치기준

   ① 직접 조작 또는 원격조작에 따라 가압송수장치 · 수동식개방밸브 및 소화약제 혼합장치를 기동할 수 있는 것으로

        할 것

   ② 2이상의 방사구역을 가진 포소화설비에는 방사구역을 선택할 수 있는 것으로 할 것

   ③ 기동장치 조작부는 화재시 쉽게 접근할 수 있는 곳에 설치하되 바닥으로 부터 0.8[m] 이상 1.5[m] 이하에 설치하고

        유효한 보호장치를 설치할 것

   ④ 기동장치 조작부 및 호스접결부에는 가까운 곳의 보기 쉬운 곳에 각각 "기동장치의 조작부" 및 "접결부"라고 표시한

        표지를 설치할 것

   ⑤ 차고 또는 주차장에 설치하는 포소화설비 수동식 기동장치는 방사구역마다 1개 이상 설치할 것

   ⑥ 항공기 격납고에 설치하는 포소화설비의 수동식 기동장치는 각 방사구역마다 2개 이상을 설치하되, 그중 1개는

        각 방사구역으로 부터 가까운 곳 또는 조작이 편리한 장소에 설치하고 1개는 화재감지수신기를 설치한 감시실 등에

        설치할 것

마. 포소화설비 기동장치를 설치하는 자동경보장치 설치기준

   ① 방사구역마다 일제개방밸브와 그 일제개방밸브의 작동여부를 발신하는 발신부를 설치할 것. 이 경우 각 일제개방밸브

        에 설치되는 발신부 대신 1개 층에 1개의 유수검지장치를 설치할 수 있다.

   ② 상시 사람이 근무하고 있는 장소에 수신기를 설치하되 수신기에는 폐쇄형 스프링 쿨러헤드의 개방 또는 감지기 작동

        여부를 알 수 있는 표시장치를 설치할 것

   ③ 하나의 소방대상물에 그 이상의 수신기를 설치하는 경우에는 수신기가 설치된 장소 상호간에 동시 통화가 가능한

        설비를 설치할 것

​

7. 이산화탄소 소화설비에서 수동조작함과 방출표시등, 사이렌의 설치위치로 바른 것은 ?   ①

   ① 수동조작함 : 방호구역 외, 방출표시등 : 방호구역 외, 사이렌 : 방호구역 내

   ② 수동조작함 : 방호구역 외, 방출표시등 : 방호구역 내, 사이렌 : 방호구역 내

   ③ 수동조작함 : 방호구역 내, 방출표시등 : 방호구역 외, 사이렌 : 방호구역 내

   ④ 수동조작함 : 방호구역 내, 방출표시등 : 방호구역 외, 사이렌 : 방호구역 외

​

8. 이산화탄소 소화설비의 음향 경보장치는 소화약제의 방사개시 후 몇 분 이상 경보를 계속할 수 있어야 하는가 ? ①

    ① 1                          ② 2                               ③ 3                             ④ 4

​

9. 할론 소화설비에서 소화약제 방출을 확인하는 압력 스위치를 설치하는 장소로 옳은 것은 ? ②

   ① 선택밸브 1차측            ② 선택밸브 2차측              ③ 기동용기밸브 측근           ④ 저장용기밸브 측근

​

10. 분말소화설비의 비상전원의 기준으로 옳지 않은 것은 ? ④

   ① 자가발전설비, 축전지설비 또는 전기저장장치로 하여야 한다.

   ② 유효하게 20분 이상 설비를 작동할 수 있어야 한다.

   ③ 상용전원으로 부터 전원공급이 중단된 때에는 자동으로 비상전원으로 부터 전력을 공급받을 수 있어야 한다.

   ④ 비상전원의 설치장소에는 열병합발전설비 등에 필요한 설비 등을 두어서는 아니된다.

​

※ 제어반

   ▣ 동력 #제어반 (MCC 판넬)

   ▣ 감시 제어반 ( #소화설비 수신반)

3. 누전경보기의 설치대상

              ( #화재예방, 소방시설 설치유지 및 안전관리에 관한 법률 시행령 [별표 5]) ♣

  ▣ 계약전류용량 (동일 건축물에 계약종별이 다른 전기가 공급되는 경우에는 그 중 최대계약 전류용량)이 100 [A]를 초과

       하는 특정소방대상물 (내화구조가 아닌 건축물로서, 벽바닥 또는 반자의 전부나 일부를 불연재료 또는 준분연재료가

       아닌 재료에 철망을 넣어 만든 것에 한한다)에 설치하여야 한다. 다만, 가스시설, 지하구 또는 터널의 경우에는

        그러하지 아니하다)

   ※ #누전경보기 는 계약전류 용량이 100[A]를 초과하는 경우 설치

​

 ① 누전경보기

    ⊙ 사용전압이 600[V] 이하인 경계전로의 누설전류를 검출하여 해당 특정소방대상물의 관계자에게 경보를 발하여 주는

         설비

 ② 집합형 누전경보기의 수신부

    ⊙ 2개 이상의 변류기를 연결하여 사용하는 수신부로서 하나의 전원장치 및 음향장치로 구성된 것

 ③ 비호환성 수신부는 신호입력 회로에 공칭작동전류치의 42 [%]에 대응하는 변류기의 설계출력전압을 인가하는 경우

      30초 이내에 작동하지 아니할 것

 ④ 변류기 ★★★

    ⊙ 경계전로의 누설전류를 자동적으로 검출하여 이를 누전경보기의 수신부에 송신하는 것

 [영상변류기] 경계전로의 누설전류를 자동적으로 검출하여 이를 누전경보기에 송신하는 것

 [수신부]

  ⊙ 변류기로 부터 검출된 신호를 수신하여 누전의 발생을 해당 특정소방대상물의 관계인에게 경보하여 주는 것

       (차단기구를 갖는 것 포함)

    ① 수신기          ② 음향장치           ③ 차단기구

 [집합형 수신기의 구성요소]

    ① 자동입력전환부 ② 증폭부 ③ 제어부 ④ 회로집합부 ⑤ 전원부  ⑥ 도통시험 및 동작시험부 ⑦ 동작회로 표시부

​

4. 누전경보기의 구조 및 기능 ★♣

  ① 현저한 잡음, 방해전파를 발하지 않을 것

  ② 단자 외의 부분은 견고한 상자에 넣을 것

  ③ 먼지, 습기, 곤충 등에 의하여 기능에 영향을 받지 않을 것

  ④ 외함은 불연성, 난연성 재질로 만들 것

  ⑤ 집합형 누전경보기는 2개의 경계전로에서 누설전류가 동시에 발생하는 경우 이상이 없을 것 ♣

  ⑥ 감도조정장치를 제외하고 감도조정부는 외함의 바깥쪽에 노출되지 않을 것 ♣

  ⑦ 음향장치의 음량은 1 [m] 떨어진 곳에서 70 [dβ] 이상일 것 (고장표시장치 : 60 [dβ] 이상) ♣

  ⑧ 경보기구에 내장하는 음향장치는 사용전압의 80 [%]인 전압에서 동작할 것 ♣

      ⊙ 누전경보기의 구조에 따른 분류

         ㉠ 옥내형 : 비방수구조

         ㉡ 옥외형 : 방수구조

​

5. 누전경보기의 설치기준 ♣

 가. 누전경보기의 설치방법 (NFSC 205 제4조) ★★★

   ① 경계전로의 정격전류가 60 [A]를 초과하는 전로에 있어서는 1급 누전경보기를, 60[A] 이하의 전로에 있어서는

        1급 또는 2급 누전경보기를 설치할 것. 다만, 정격전류가 60[A]를 초과하는 경계전로가 분기되어 각 분기회로의

        정격전류가 60[A] 이하로 되는 경우 당해 분기회로 마다 2급 누전경보기를 설치한 때에는 당해 경계전로에 1급

        누전경보기를 설치한 것으로 본다.

   ② 변류기는 특정소방대상물의 형태, 인입선의 시설방법 등에 따라 옥외인입선의 제1지점의 부하측 또는 제2종 접지선

        측의 점검이 쉬운 위치에 설치할 것. 다만, 인입선의 형태 또는 특정소방대상물의 구조상 부득이한 경우에 있어서는

        인입구에 근접한 옥내에 설치할 수 있다.

   ③ 변류기를 옥외의 전로에 설치하는 경우에는 옥외형으로 설치할 것

      ※ 60 [A] 초과 : 1급 누전경보기

          60 [A] 이하 : 1급 또는 2급 누전경보기

 마. 누전표시

   ▣ 수신부는 변류기로 부터 송신된 신호를 수신하는 경우 적색표시 및 음향신호에 의하여 누전을 자동적으로 표시할 수

        있어야 하며, 이 경우 차단기구가 있는 것은 차단 후에도 누전되고 있음을 적색표시로 계속 표시되는 것이어야 한다.

​

【누전경보기 출제예상문제】

0-1. 다음 중 용어의 정의로 맞지 않는 것은 ? ★★ ④

   ① 발신기란 화재신호를 수동으로 발신하는 장치를 말한다.

   ② 감지기란 화재를 자동적으로 검출하는 장치를 말한다.

   ③ 거실이란 거주, 집무, 작업, 집회, 오락 그밖에 이와 유사한 목적으로 사용하는 방을 말한다.

   ④ 변류기란 경계전로의 누설전류를 수동적으로 검출하는 장치를 말한다.

​

0-2. 경계전로의 누설전류를 자동적으로 검출하여 이를 누전경보기의 수신부에 송신하는 것은 ? ★★★ ④

   ① 감지기              ② 발신기               ③ #중계기                    ④ 변류기

​

0-3. 1급 및 2급 누전경보기를 모두 설치할 수 있는 경우 경계전로의 정격전류는 몇 [A]인가 ? ★★★ ②

   ① 60 [A] 초과        ② 60 [A] 이하             ③ 100 [A] 초과                ④ 100 [A] 이하

​

0-4. 누전경보기의 설치방법으로 옳지 않은 것은 ? ★★★④

   ① 경계전로의 정격전류가 60[A]를 초과하는 전로에 있어서는 1급을 설치한다.

   ② 경계전로의 정격전류가 60[A]이하의 전로에 있어서는 1급 또는 2급을 설치한다.

   ③ 정격전류가 60[A]를 초과하는 경계전로에서 분기되어 각 분기회로의 정격전류가 60 [A] 이하로 되는 경우에는

        각 분기회로 마다 2급을 설치해도 해당 경계전로에 1급을 설치한 것으로 본다.

   ④ 변류기는 특정소방대상물의 형태, 인입선의 시설방법에 따라 옥외 인입선의 제1지점의 부하측 또는 제1종 접지선측

        에 설치한다.

​

0-5. 누전경보기의 화재안전기준에서 변류기의 설치위치로 옳은 것은 ? ①

   ① 옥외 인입선의 제1지점의 부하측에 설치

   ② 제1종 접지선측의 점검이 쉬운 위치에 설치

   ③ 옥내 인입선의 제1지점의 부하측에 설치

   ④ 제3종 접지선측의 점검이 쉬운 위치에 설치

​

0-6. 누전경보기의 수신부를 해당 부분의 전기회로를 차단할 수 있는 차단기구를 가진 수신부를 설치하여야 하는 장소로

        알맞은 것은 ? ④

   ① 화약류를 제조하거나 저장 또는 취급하는 장소

   ② 가연성의 증기, 먼지 등이 체류할 우려가 있는 장소

   ③ 온도의 변화가 급격한 장소나 습도가 높은 장소

   ④ 대전류회로, 고주파 발생회로 등에 따른 영향을 받을 우려가 적은 장소

​

0-7. 누전경보기의 수신부 설치장소로 적당한 곳은 ? ★★★ ④

   ① #화약류 를 제조하는 장소                 ② 습도가 높은 장소

   ③ 온도변화가 급격한 장소                    ④ 고주파 등의 발생 우려가 없는 장소

​

0-8. 누전경보기의 음향장치의 설치위치는 ? ②

   ① 옥외인입선의 제1지점 부하측의 점검이 쉬운 장소

   ② 수위실 등 상시 사람이 근무하는 장소

   ③ 옥외 인입선의 제2종 접지선측의 점검이 쉬운 장소

   ④ 옥내의 점검이 편리한 장소

​

0-9. 누전경보기의 전원은 분전반으로 부터 전용회로로 하고 각 극에 개폐기 및 몇 [A]이하의 과전류 차단기를 설치하여야

        하는가 ? ★★★ ①

   ① 15 [A]                    ② 20 [A]                       ③ 25 [A]                      ④ 30 [A]

​

0-10. 누전경보기의 공칭작동전류치는 얼마 이하이어야 하는가 ? ②

   ① 100 [mA]               ② 200 [mA]                 ③ 1,000[mA]               ④ 2,000[mA]

​

0-11. 누전경보기에서 감도조정장치의 조정범위는 최대 몇 [mA]인가 ? ★★★ ③

   ① 1[mA]                  ② 20 [mA]                   ③ 1,000[mA]                ④ 1,500[mA]

​

0-12. 누전경보기의 변류기는 경계전로에 정격전류를 흘리는 경우 그 경계전로의 전압강하는 몇 [V]이하 이어야 하는가 ?

          ★★ ②

   ① 0.1 [V]                  ② 0.5 [V]                    ③ 1 [V]                         ④ 5 [V]

0-13. 누전경보기에 사용되는 변압기의 정격1차전압은 몇 [V]이하로 하여야 하는가 ?  ★★ ④

     ① 100                   ② 150                          ③ 200                         ④ 300

​

0-14. 누전경보기의 수신부는 그 정격전압에서 몇 회의 누전작동 반복시험을 실시하는 경우 구조 및 기능에 이상이 생기지

          않아야 하는가 ? ①

   ① 1만회                  ② 2만회                        ③ 3만회                       ④ 5만회

0-15. 누전경보기 수신부의 절연저항은 최소 몇 [MΩ] 이상이어야 하는가 ? ★★ ③

   ① 0.1                     ② 3                                 ③ 5                               ④100

​

1. 사용전압 600 [V] 이하인 경계전로의 누설전류를 검출하여 해당 소방대상물의 관계인에게 경보를 발하는 설비로서

    변류기와 수신부로 구성된 것은 ? ②

   ① 누설전류경보기         ② 누전경보기             ③ 경계전로경보기          ④ 전기누설경보기

[해설] 누전경보기의 구성 : 변류기 + 수신부 (600[V] 이하)

​

2. 누전경보기에서 누설전류를 유기한 변류기의 미소전압을 입력받아 내장된 증폭기로 증폭시켜 주는 기능을 하는 구성

    요소는 다음 중 어느 것인가 ? ②

   ① 차단릴레이               ② 수신기                  ③ 음향장치                    ④ 경보기

​

[해설] 누전경보기의 구성요소 : 수신기 - 누설전류를 증폭한다.

​

3. 누전경보 음향장치의 설치위치로 옳은 것은 ? ③

   ① 옥내의 점검에 편리한 장소

   ② 옥외인입선의 제1지점의 부하측의 점검이 쉬운 위치

   ③ 수위실 등 사람이 근무하는 장소

   ④ 옥외인입선의 변압기 2차측 접지선측의 점검이 쉬운 위치

​

[해설] 누설경보기의 #음향장치 : ㉠ 수위실 등 상시 사람이 근무하는 장소에 설치

                                                     ㉡ 음량 및 음색은 다른 기기의 소음 등과 명확히 구별할 수 있는 것

​

4. 누전경보기의 정격전압이 몇 [V]를 넘는 기구의 금속제 외함에는 접지단자를 설치하여야 하는가 ? ②

   ① 30 [V]                   ② 60 [V]                          ③ 70 [V]                         ④ 100 [V]

​

[해설] 누전경보기의 접지단자 : 정격전압이 60[V]를 넘는 기구의 금속제 외함에는 접지단자를 설치하여야 한다.

​

5. 누전경보기의 변류기는 경계전로에 #정격전류 를 흘리는 경우 그 경계전로의 전압강하는 몇 [V] 이하여야 하는가 ?

     (단, 경계전로의 전선을 그 변류기에 관통시키는 것은 제외한다) ②

   ① 0.3                       ② 0.5                          ③ 1.0                                  ④ 3.0

​

[해설] 누전경보기의 #전압강하 방지시험 : 변류기(경계전로의 전선을 그 변류기에 관통시키는 것 제외)는 경계전로에 정격

           전류를 흘리는 경우, 그 경계전로의 전압강하는 0.5 [V] 이하이어야 한다.

​

6. 누전경보기의 수신부의 설치장소로서 옳은 것은 ? ④

   ① 습도가 높은 장소                                     ② 온도의 변화가 급격한 장소

   ③ 고주파 발생회로 등에 따른 영향을 받을 우려가 있는 장소

   ④ 부식성의 #증기 · 가스 등이 체류하지 않는 장소

​

[해설] 누전경보기의 수신기 설치 제외 장소

   ⊙ 온도변화가 급격한 장소                           ⊙ 습도가 높은 장소

   ⊙ 가연성의 증기·가스 등 또는 #부식성 의 증기 · 가스 등의 다량 체류 장소

   ⊙ 대전류회로, 고주파 발생회로 등의 영향을 받을 우려가 있는 장소

   ⊙ 화약류 제조 · 저장 · 취급 장소

​

7. 누전경보기에서 감도조정장치의 조정범위는 최대 몇 [mA]인가 ?

   ① 1              ② 20                ③ 1,000                  ④ 1,500

​

[해설] 누전경보기 : 공칭작동전류치 : 200 [mA] 이하,  감도조정장치의 조정범위 : 1 [A] (1,000[mA]) 이하

​

8. 누전경보기의 화재안전기준에서 규정한 용어, 설치방법, 전원 등에 관한 설명으로 틀린 것은 ? ②

   ① 경계전로의 정격전류가 60 [A]를 초과하는 전로에 있어서는 1급 누전경보기를 설치한다.

   ② #변류기 는 옥외인입선 제1지점의 전원측에 설치한다.

   ③ 누전경보기 전원은 분전반으로 부터 전용으로 하고, 각 극에 개폐기 및 15 [A] 이하의 과전류차단기를 설치한다.

   ④ 누전경보기는 변류기와 수신부로 구성되어 있다.

​

[해설] 누전경보기의 설치방법 : 변류기는 옥외인입선의 제1지점의 부하측 또는 변류기 2차측 접지선측에 설치할 것

​

9. 5~10회로 까지 사용할 수 있는 누전경보기의 집합형 수신기 내부결선도에서 그 구성요소가 아닌 것은 ? ②

   ① 제어부              ② 조작부                 ③ 증폭부                   ④ #도통시험 및 동작시험부

​

[해설] 집합형 수신기 구성요소 : ㉠ 자동입력전환부 ㉡ 증폭부 ㉢ 제어부 ㉣ 회로 집합부 ㉤ 전원부

                                                   ㉤ 도통시험 및 동작시험부 ㉥ 동작회로 표시부

​

10. 누전경보기의 부품 중 전압 지시전기계기의 최대 눈금은 사용하는 회로의 정격전압의 몇 [%] 이상 몇 [%] 이하여야

      하는가 ? ④

   ① 110 ~ 125 [%]              ② 120~140[%]                   ③ 130~150 [%]                        ④ 140~200[%]

​

[해설] 누전경보기형식 : 전압 지시전기계기의 최대눈금 : 정격전압의 140 ~200[%] 이하

​

11. 누전경보기 수신부의 구조 기준 중 틀린 것은 ?

  ① 2급 수신부에는 전원 입력측의 회로에 단락이 생기는 경우 유효하게 보호조치를 강구하여야 한다.

  ② 주전원의 양극을 동시에 개폐할 수 있는 전원스위치를 설치하여야 한다. 다만, 보수시에 전원공급이 자동적으로

       중단되는 방식은 그러하지 아니하다.

  ③ 감도조정장치를 제외하고 감도조정부는 외함의 바깥쪽에 노출되지 아니하여야 한다.

  ④ 전원입력측의 양선 (1회선용은 1선 이상) 및 외부부하에 직접 전원을 송출하도록 구성된 회로에는 퓨즈 또는 브레이커

      등을 설치하여야 한다.

​

[해설] 누전경보기 수신부의 구조 기준 : ① 전원 입력측의 회로에 단락이 생기는 경우에 유효하게 보호되는 조치를 강구하

                                                                     여야 한다. (단, 2급 수신부는 제외)

​

12. 누전경보기 배선용 차단기의 전류용량은 몇 [A] 이하의 것으로 하여야 하는가 ? ②

   ① 15                     ② 20                      ③ 40                         ④ 60

​

[해설] 누전경보기의 설치기준 : 각 극에 개폐기 및 15 [A] 이하의 과전류차단기를 설치할 것 (배선용 차단기는 20 [A] 이하)

​

13. 다음 중 경계전로의 누설전류를 자동적으로 검출하여 이를 누전경보기의 수신부에 송신하는 것은 ? ②

​  ① 발신기                  ② 변류기                  ③ 중계기                   ④ 검출기

[해설] 변류기 : 경계전로의 누설전류를 자동적으로 검출하여 이를 누전경보기의 수신부에 송신하는 것

​

14. 누전경보기의 수신부의 절연된 충전부와 외함간의 절연저항은 DC 500[V]의 절연저항계로 측정하는 경우 몇 [MΩ]

      이상이어야 하는가 ? ②

   ① 0.5                        ② 5                        ③ 10                ④ 20

​

[해설] #절연저항시험 : 누전경보기의 수신부의 절연된 충전부와 외함간의 절연저항 :  DC 500 [V], 5 [MΩ] 이상

​

15. 누전경보기용 #변압기 의 정격 1차 전압은 몇 [V] 이하로 해야 하는가 ? ④

   ① 50                      ② 100                      ③ 200                        ④ 300

​

[해설] 누전경보기용 변압기 : 누전경보기용 변압기의 정격 1차 전압 : 300 [V] 이하

​

16. 경계전류의 정격전류는 최대 몇 [A]를 초과할 때 1급 누전경보기를 설치해야 하는가 ?  ②

   ① 30                        ② 60                     ③ 90                           ④ 120

​

[해설] 누전경보기의 설치방법 : ⊙ 정격전류 60 [A] 초과 : 누설경보기 1급

                                                  ⊙ 경격전류 60 [A] 이하 : 누설경보기 1급 또는 2급

​

17. 누설경보기의 수신부는 그 정격전압에서 최소 몇 회의 누전작동 반복시험을 실시하는 경우 구조 및 기능에 이상이

      생기지 않아야 하는가 ? ①

      ① 1만회               ② 2만회                   ③ 3만회                   ④ 5만회

​

[해설] 반복시험횟수 : 누전경보기의 수신부 : 10,000회

​

18. 누전경보기의 공칭작동전류는 몇 [mA] 이하까지 동작되어야 하는가 ? ②

   ① 500 [mA] 이하             ② 200[mA] 이하               ③ 150[mA] 이하               ④ 100[mA] 이하

​

[해설 #누전경보기 : 공칭작동전류치 : 200[mA] 이하,   감도조정장치의 조정범위 : 1[A] (1,000[mA])

​

19. 누전경보기의 구성요소에 해당하지 않는 것은 ? ④

   ① 차단기              ② #영상변류기( #ZCT )               ③ 음향장치               ④ 발신기

​

[해설] 누전경보기의 구성요소 : ㉠ 영상변류기 ㉡ 수신기 ㉢ 음향장치 ㉣ 차단기

​

20. 2급 누전경보기는 경계전로의 정격전류가 몇 [A] 이하의 전로에서 사용하는가 ? ②

   ① 50                    ② 60                      ③ 70                    ④ 80

​

[해설] 누전경보기의 설치방법 : 1급 또는 2급 : 60[A]이하, 1급 : 60[A] 초과

​

21. 누전경보기에서 누전화재가 발생한 경계전로의 위치를 표시하는 표시등의 색깔 표시는 ? (단, 누전등이 설치되지 않는

      경우이다) ①

   ① 적색                   ② 황색                  ③ 청색                     ④ 녹색

​

[해설] 표시등의 색 : 가스누설경보기 : 황색, 기타 기기 (누전경보기) : 적색

​

【 가스누설경보기 】

​

1. 가스누설경보기

  ▣ 가연성 가스 또는 불완전 연소 가스시설이 설치된 장소에서 액화석유가스 (LPG), 액화천연가스 (LNG), 일산화탄소

       또는 기타 가스 (이소부탄, 메탄, 수소)를 탐지하여 경보하는 것

​

2. 가스누설경보기의 분류 ♣

【 가스누설경보기】

  ▣ 단독형 (가정용) : 탐지부와 수신부를 1개의 상자에 넣어 일체로 되어 있는 형태

  ▣ 분리형 : 탐지부와 수신부가 분리되어 있는 형태

     ⊙ 영업용 - 1회로

     ⊙ 공업용 - 1회로 이상

  <탐지부>

     ⊙ 가스누설경보기 중 가스누설을 검지하여 중계기 또는 수신부에 가스누설의 신호를 발신하는 것

     ⊙ 가스누설을 검지하여 이를 음향으로 경보하고 동시에 중계기 또는 수신부에 가스누설의 신호를 발신하는 것

  <수신부> 경보기 중 탐지부에서 발하여진 가스누설신호를 직접 또는 중계기를 통하여 수신하고 이를 관계자에게

\                 음향으로 경보하여 주는 것

  ※ 분리형 수신부의 기능 : 수신개시로 부터 가스누설표시까지의 소요시간은 60초이내 일 것

​

3. 가스누설경보기의 설치대상 (가스시설이 설치된 경우에만 해당한다)

                                            (화재예방, #소방시설 설치유지 및 안전관리에 관한 법률 시행령 [별표5])

  ▣ 음량조정기

    ⊙ 가변저항을 이용하여 전류를 변화시켜 음량을 크게하거나 작게 조절할 수 있는 장치

  ▣ 증폭기

    ⊙ 전압, 전류의 진폭을 늘려 감도를 좋게하고 미약한 음성전류를 커다란 음성전류로 변화시켜 소리를 크게하는 장치

​

4. 경보방식 ★★★♣

 가. 일제경보방식

     ▣ 화재로 인한 경보발령시 전 층에 경보를 발하는 방식

나. 우선 경보방식

    ▣ 층수가 5층 이상이고 연면적 3,000[㎡]를 초과하는 특정 소방대상물에 적용 (두 조건 모두 만족할 것)

   ① 29층 이하

5. #비상방송설비 의 설치기준 (NFSC 202 제4조) ★★★♣

   ① #확성기의 음성입력은 3[W], 실내에 설치하는 것에 있어서는 1[W] 이상일 것 ♣

   ② 확성기는 각 층마다 설치하되, 그 층의 각 부분으로 부터 하나의 확성기까지의 수평거리가 25 [m] 이하가 되도록

        하고, 해당 층의 각 부분에 유효하게 경보를 발할 수 있도록 설치할 것 ♣

   ③ 음량조정기를 설치하는 경우 음량조정기의 배선은 3선식으로 할 것 ♣

   ④ #조작부 의 조작스위치는 바닥으로 부터 0.8 [m] 이상 1.5 [m] 이하의 높이에 설치할 것 ♣

   ⑤ 조작부는 기동장치의 작동과 연동하여 해당 기동장치가 작동한 층 또는 구역을 표시할 수 있는 것으로 할 것 ♣

       ※ 확성기 : 3 [W] 이상 (실내 1 [W] 이상)

   ⑥ 증폭기 및 조작부는 수위실 등 상시 사람이 근무하는 장소로서 점검이 편리하고 방화상 유효한 곳에 설치할 것

   ⑦ 층수가 5층 이상으로서 연면적이 3,000[㎡]를 초과하는 특정소방대상물은 다음에 따라 경보를 발할 수 있을 것

      ㉠ 2층 이상에서 발화한 때 : 발화층 및 그 직상층에 경보를 발할 것

      ㉡ 1층에서 발화한 때 : 발화층 · 그 직상층에 경보를 발한 것

      ㉢ 지하층에서 발화한 때 : 발화층 · 그 직상층 및 기타의 지하층에 경보를 발할 것

        ※ 층수가 30층 이상의 특정소방대상물

      ㉣ 2층 이상에서 발화한 때 : 발화층 및 그 직상 4개층에 경보를 발할 것

      ㉤ 1층에서 발화한 때 : 발화층, 그 직상 4개층 및 지하층에 경보를 발할 것

      ㉥ 지하층에서 발화한 때 : 발화층, 그 직상 4개층 및 기타의 지하층에 경보를 발할 것

   ⑧ 다른 방송설비와 공용하는 것에 있어서는 화재시 비상경보외의 방송을 차단할 수 있는 구조로 할 것 ♣

   ⑨ 다른 전기회로에 따라 유도장해가 생기지 아니하도록 할 것 ♣

   ⑩ 하나의 특정 소방대상물에 2 이상의 조작부가 설치되어 있는 때에는 각각의 조작부가 있는 장소 상호간에 동시

       통화가 가능한 설비를 설치하고, 어느 조작부에서도 해당 특정소방대상물의 전 구역에 방송할 수 있도록 할 것

   ⑪ 기동장치에 따른 화재신고를 수신한 후 필요한 음량으로 화재발생 상황 및 피난에 유효한 방송이 자동으로 개시될

        때까지의 소요시간은 10초 이하로 할 것 ♣

   ⑫ 음향장치의 구조 및 성능기준

      ㉠ 정격전압의 80 [%] 전압에서 음향을 발할 수 있는 것으로 할 것

      ㉡ 자동화재 탐지설비의 작동과 연동하여 작동할 수 있는 것으로 할 것 (3선식 배선)

​

6. 전원의 설치기준 (NFSC 202 제6조) ★★♣

  ① 전원은 전기가 정상적으로 공급되는 축전지, 전기저장장치(외부 전기에너지를 저장해 두었다가 필요한 때 전기를

       공급하는 장치) 또는 교류전압의 옥내간선으로 하고 전원까지의 배선은 전용으로 할 것

       (비상방송설비, 비상콘센트 배선을 동일한 전선관내에 삽입 시공한다. ×)

   ② 개폐기는 "비상방송설비용"이라고 표시한 표지로 할 것 ♣

   ③ 비상방송설비에는 그 설비에 대한 감시상태를 60분간 지속한 후 유효하게 10분 이상, 층수가 30층 이상은 30분간

        경보할 수 있는 축전지 설비 (수신기에 내장하는 경우를 포함) 또는 전기저장장치 (외부 전기에너지를 저장해

        두었다가 필요한 때 전기를 공급하는 장치)를 설치할 것 ♣

​

7. 절연저항 시험 ★♣  (1경계구역이란 문구가 주어짐)

8. 배선

   ① 화재로 인하여 하나의 층의 확성기 또는 배선이 단락 또는 단선되어도 다른 층의 화재 통보에 지장이 없도록 할 것

   ② 전원회로의 배선은 옥내소화전설비의 화재안전기준에 따른 내화배선에 따르고, 그밖의 배선은 옥내소화전설비의

        화재안전기준 별표1에 따른 내화배선 또는 내열배선에 따라 설치할 것

   ③ 전원회로의 전로와 대지 사이 및 배선상호간의 절연저항은 전기사업법에 따른 기술기준이 정하는 바에 따르고, 부속

        회로의 전로와 대지 사이 및 배선 상호간의 절연저항은 1경계구역마다 직류 250[V]의 절연저항측정기를 사용하여

        측정한 절연저항이 0.1 [MΩ] 이상이 되도록 할 것

   ④ 비상방송설비의 배선은 다른 전선과 별도의 관 · 덕트 몰드 또는 풀박스 등에 설치할 것 (단, 60[V] 미만의 약전류회로

        에 사용하는 전선으로서 각각의 전압이 같을 때는 제외)

​

【 출제 예상 문제】

​

0-1. 다음중 비상방송설비의 음향장치 설치기준으로 알맞은 것은 ? ★★★ ④

    ① 정격전압의 70 [%] 전압에서 음향을 발할 수 있을 것

    ② 실내에 설치하는 확성기의 음성입력은 3[W] 이상일 것

    ③ 확성기는 2개층 마다 1개 이상 설치할 것

    ④ 자동화재 탐지설비의 작동과 연동하여 작동이 가능할 것

​

0-2. 비상방송설비의 화재안전기준으로 옳은 것은 ? ①

    ① 음량조정기의 배선을 3선식으로 설치

    ② 조작부의 스위치는 0.8[m] 이상 2.5[m] 이하의 높이에 설치

    ③ 확성기의 유효반지름은 50[m] 이하가 되도록 설치

    ④ 다른 방송설비와 공용 불가능

​

0-3. 비상방송설비의 확성기의 음성입력은 실내에 설치할 경우 얼마이상이어야 하는가 ?   ★★★★ ①

    ① 1 [W]            ② 3 [W]                ③ 10 [W]               ④ 30 [W]

​

0-4. 비상방송설비의 음량 조정기를 설치하는 경우 음량조정기의 배선방식은 ? ★★★ ③

    ① 5선식               ② 4선식               ③ 3선식                ④ 2선식

​

0-5. 비상방송설비에서 기동장치에 따른 화재신고를 수신한 후 필요한 음량으로 화재발생 상황 및 피난에 유효한 방송이

       자동으로 개시될 때까지의 소요시간은 몇 초 이하로 하여야 하는가 ? ★★★ ②

   ① 5초 이하             ② 10초 이하           ③ 20초 이하           ④ 30초 이하

​

0-6. 방송에 의한 비상경보설비중 확성기는 각 층 마다 설치하되 그 층의 각 부분 으로 부터 다른 확성기까지의 수평거리는

       몇 [m] 이하이어야 하는가 ? ★★★①

    ① 25                   ② 30                       ③ 35                      ④ 40

​

0-7. 층수가 5층 이상이고, 연면적이 3,000[㎡]를 초과하는 경우 특정소방대상물의 1층에서 화재가 발생한 때 비상방송

       설비에서 경보를 발하는 곳은 ? ★★★②

   ① 발화층               ② 발화층, 그 직상층 및 지하층        ③ 발화층 및 그 직상층              ④ 발화층 및 그 지하전층

​

0-8. 다음 (㉠), (㉡)에 들어갈 내용으로 알맞은 것은 ? ★★ ④

   ① ㉠ 2층, ㉡ 1층, ㉢ 지하층                          ② ㉠ 1층, ㉡ 2층, ㉢ 지하층

   ③ ㉠ 2층, ㉡ 1지하층, ㉢ 1층                        ④ ㉠ 2층, ㉡ 1층 ㉢ 모든층

​

[해설] #우선경보방식 : 층수가 5층 이상으로서 연면적이 3,000[㎡]를 초과하는 특정소방대상물은 다음에 따라 경보를

                                     발할 수 있도록 할 것

   ㉠ 2층 이상의 층에서 발화한 때 - 발화층 및 그 직상층에 경보를 발할 것

   ㉡ 1층에서 발화한 때 - 발화층 · 그 직상층 및 지하층에 경보를 발할 것

   ㉢ 지하층에서 발화한 때 - 발화층, 그 직상층 및 기타의 지하층에 경보를 발할 것

​

7. 비상방송설비를 설치하여야 하는 특정소방대상물의 기준 중 틀린 것은 ? (단, 위험물 저장 및 처리시설 중 가스시설,

     사람이 거주하지 않는 동물 및 식물 관련시설, 지하가 중 터널, 축사 및 지하구는 제외한다) ④

   ① 연면적 3,500 [㎡] 이상인 것                        ② 지하층을 제외한 층수가 11층 이상인 것

   ③ 지하층의 층수가 3층 이상인 것                   ④ 50명 이상의 근로자가 작업하는 옥내작업장

​

[해설] 비상방송설비 설치대상

   ㉠ 연면적 3,500[㎡] 이상 건축물    ㉡ 지하층을 제외한 층수가 11층 이상      ㉢ 지하층의 층수가 3층 이상

​

8. 비상방송설비의 배선의 설치기준 중 부속회로의 전로와 대지 사이 및 배선상호간의 절연저항은 1 경계구역마다

    직류 250 [V]의 절연저항측정기를 사용하여 측정한 절연저항이 몇 [MΩ] 이상이 되도록 해야 하는가 ? ①

   ① 0.1                  ② 0.2                       ③ 10                                ④ 20

​

[해설] 비상방송설비의 배선 : 부속회로의 전로와 대지 사이 및 배선상호간의 절연저항은 1경계구역마다 직류 250 [V]의

           절연저항측정기를 사용하여 측정한 절연저항이 0.1 [MΩ] 이상이 되도록 할 것

​

9. 비상방송설비의 구성요소 중 전압전류의 진폭을 늘려 감도를 좋게 하고 미약한 음성전류를 커다란 음성전류로 변화시켜

     소리를 크게하는 장치는 ? ③

   ① 확성기                      ② 음량조절기                          ③ 증폭기                           ④ 변조기

​

[해설] 증폭기 : 전압 · 전류의 진폭을 늘려 감도를 좋게 하고 미약한 음성전류를 커다란 음성전류로 변화시켜 소리를 크게

                         하는 장치

​

10. 다음 중 비상방송설비의 상용전원 설치 기준으로 적합한 것은 ? ①

   ① 전원은 전기가 정상적으로 공급되는 축전지, 전기저장장치 또는 교류전압의 옥내간선으로 하고 전원까지의 배선은

        전용으로 한다.

   ② 전원은 전기가 정상적으로 공급되는 축전지로서 전원까지의 배선은 겸용으로 한다.

   ③ 전원은 전기가 정상적으로 공급되는 교류전압의 옥내간선으로서 전원까지의 배선은 겸용으로 한다.

   ④ 개폐기에는 "비상용"이라고 표시한 표지를 한다.

​

[해설] 비상방송설비의 상용전원

   ㉠ 전원은 전기가 정상적으로 공급되는 축전지, 전기저장장치 또는 교류전압의 옥내간선으로 하고, 전원까지의 배선은

        전용으로 할 것

   ㉡ #개폐기 에는 "비상방송설비용"이라는 표지를 할 것

​

11. 비상방송설비에서 가변저항을 이용하여 전류를 변화시켜 음량을 크게 하거나 작게 조절할 수 있는 장치는 ? ②

   ① #확성기           ② #음량조절기               ③ #증폭기                 ④ #혼합기

​

[해설] 음량조절기 : 가변저항을 이용하여 전류를 변화시켜 음량을 크게 하거나 작게 조절할 수 있는 장치

【 단독경보형 감지기의 출제예상문제】

​

0-1. 단독 경보형 감지기를 설치하여야 하는 특정소방대상물로 맞는 것은 ? ★ ①

    ① 연면적 1,000[㎡] 미만의 아파트

    ② 연면적 1,000[㎡] 이상의 기숙사

    ③ 교육연구시설내에 있는 합숙소 또는 기숙사로서 연면적 2,000[㎡] 이상인 것

    ④ 연면적 600 [㎡] 이상의 기숙사

​

1. 화재발생 상황을 단독으로 감지하여 자체에 내장된 음향장치로 경보하는 감지기는 어느 것인가 ? ②

   ① 비상경보형 감지기          ② 단독경보형 감지기      ③ #음향내장형 감지기      ④ #사이렌 내장형 감지기

​

[해설] 단독경보형 감지기 : 화재발생 상황을 단독으로 감지하여 자체에 내장된 음향장치로 경보하는 감지기

​

2. 각 실별 실내의 바닥면적이 25 [㎡] 인 4개의 실에 단독경보형 감지기를 설치시 몇 개의 실로 보아야 하는가 ?

     (단, 각 실은 이웃하고 있으며, 벽체 상부가 일부 개방되어 이웃하는 실내와 공기가 상호 유통하는 경우이다) ①

     ① 1                     ② 2                    ③ 3                           ④ 4

​

[해설] 단독경보형 감지기의 설치기준 : 각각의 실마다 설치할 것 (단, 각 실의 면적이 30 [㎡] 미만이고 벽체 상부가 개방

           되어 있으면 1개실로 본다), 다만 바닥면적이 150 [㎡] 이상이면 하나더 설치한다.

​

3. 바닥면적이 450 [㎡]일 경우 단독경보형 감지기의 최소 설치개수는 ? ③

    ① 1개                    ② 2개                    ③ 3개                       ④ 4개

​

[해설] 단독경보형 감지기의 설치대수

   ⊙ 단독경보형 감지기는 바닥면적 150 [㎡] 마다 1개 이상 설치해야 한다.​

4. 벽체 상부의 전부 또는 일부가 개방되어 이웃하는 실내와 공기가 상호 유통되는 장소에 단독경보형 감지기를 설치하고

     자 한다. 이웃하는 실내의 바닥면적이 각각 몇 [㎡] 미만일 경우 이를 1개의 실로 볼 수 있는가 ? ④

   ① 70 [㎡]                 ② 50 [㎡]                       ③ 40 [㎡]                       ④ 30 [㎡]

​

[해설] 단독경보형 감지기의 각 실을 1개의 실로 보는 경우 : 이웃하는 실내의 바닥 면적이 30 [㎡] 미만이고, 벽체의 상부의

           전부 또는 일부가 개방되어 이웃하는 실내와 공기가 상호 유통하는 경우에는 이를 1개의 실로 본다.

​

5. 단독경보형 감지기의 설치기준에 대한 설명으로 옳지 않은 것은 ? ④

   ① 건전지를 주전원으로 사용하는 경우 정상적으로 작동할 수 있도록 건전지를 교환할 것

   ② 각 실마다 설치하되, 바닥면적 150[㎡] 마다 1개 이상 설치할 것

   ③ 상용전원을 주전원으로 사용하는 경우 2차 전지는 관련법 규정에 따른 성능시험에 합격한 것을 사용할 것

   ④ 외기와 상통하는 계단실의 경우 최상층의 #계단실 의 #천장 에 설치할 것

​

[해설] 단독경보형 감지기의 설치기준 : #최상층 의 계단실의 천장에 설치할 것 (다만, 외기와 상통하는 계단실은 제외)

​

6. 단독경보형 감지기를 설치하여야 하는 특정소방대상물의 기준중 옳은 것은 ? ①

   ① 연면적 1,000[㎡] 미만의 아파트 등

   ② 연면적 2,000 [㎡] 미만의 기숙사

   ③ 교육연구시설 또는 수련시설 내에 있는 합숙소 또는 기숙사로서 연면적 1,000 [㎡] 미만인 것

④ 연면적 1,000 [㎡] 미만의 숙박시설

​

[해설] 단독경보형 감지기의 설치대상

   ㉠ #숙박시설 : 연면적 600[㎡] 미만

   ㉡ #아파트, 기숙사 : 연면적 1,000[㎡] 미만

   ㉢ 교육연구시설 또는 수련시설 내에 있는 합숙소 또는 기숙사 : 연면적 2,000[㎡] 미만

   ㉣ #숙박시설 이 있는 #수련시설 : 전부 해당

​

7. 단독경보형 감지기에 관한 설명으로 옳은 것은 ? ④

   ① 바닥면적 800[㎡] 인 장소에는 최소 4개를 설치하여야 한다.

   ② 저렴하게 설치할 수 있으나 기능시험이 불가능하다.

   ③ 상용전원을 주전원으로 사용하는 경우에는 2차 전지를 사용할 필요가 없다.

   ④ 음향장치가 감지기 자체에 내장되어 있어 화재발생을 감지한 경우에 자체적으로 경보가 가능하다.

​

[해설] 단독경보형 #감지기

    ㉠ 바닥면적 800 [㎡] 인 장소에는 최소 6개를 설치해야 한다. 150[㎡] 마다 1개

    ㉡ 저렴하게 설치할 수 있고 #기능시험 도 가능하다.

    ㉢ #상용전원 을 주전원으로 사용하는 경우에는 2차 전지를 사용하여야 한다.

    ㉣ #음향장치 가 감지기 자체에 내장되어 있어 화재발생을 감지한 경우에 자체적으로 경보가 가능하다.

​

8. #단독경보형감지기 의 일반기능에 대한 설명으로 틀린 것은 ? ①

   ① 자동복귀형 스위치에 의하여 자동으로 작동시험을 할 수 있는 기능이 있어야 한다.

   ② 전원의 정상상태를 표시하는 전원표시등의 섬광주기는 1초 이내에 점등과 30초에서 60초 이내의 소등으로

        이루어져야 한다.

   ③ 작동되는 경우 작동표시등의 점등에 의하여 화재를 표시하고, 내장된 음향장치의 명동에 의하여 화재 경보음을

        발할 수 있는 기능이 있어야 한다.

   ④ 건전지의 성능이 저하된 경우에도 음향이나 광원에 의하여 72시간 이상 계속하여 그 경보 또는 표시를 할 수

        있어야 한다.

​

[해설] 단독경보형 감지기의 일반기능 : 자동복귀형 스위치에 의하여 수동으로 작동시험을 할 수 있는 기능이 있어야 한다.

1. 비상 경보설비

【 비상경보설비 】

   ① #비상벨 설비 : 화재발생 상황을 경종으로 경보하는 설비

   ② 자동식 사이렌 설비 : 화재발생 상황을 사이렌으로 경보하는 설비

​

2. 비상경보설비의 종류 ★♣

가. 비상벨 설비 : 화재발생상황을 경종으로 경보하는 설비

나. 자동식 사이렌 설비 : 화재발생상황을 사이렌으로 경보하는 설비

   ▣ 신호처리방식 : 화재신호 및 상태신호 등 (화재신호 등)을 송수신하는 방식

       ⊙ 유선식 : 화재신호 등을 배선으로 송 · 수신하는 방식

       ⊙ 무선식 : 화재신호 등을 전파에 의해 송 · 수신하는 방식

       ⊙ 유무선식 : 유선식과 무선식을 겸용으로 사용하는 방식

​

3. 비상경보설비의 구성요소

​ 가. 비상벨 설비

   ① 수신기       ② 발신기      ③ 음향장치 (경종)        ④ 표시등        ⑤ 전원          ⑥ 배선

​

나. 자동식 사이렌 설비

   ① 수신기     ② 발신기     ③ #음향장치 ( #사이렌 )     ④ 표시등      ⑤ #전원       ⑥ 배선

​

4. 비상경보설비의 설치대상

          (화재예방, 소방시설 설치유지 및 안전관리에 관한 법률 시행령 (별표 5) ★★★

   ※ #비상경보설비 : 건축허가 등의 대상물의 범위

       ⊙ 기본 : 400 [㎡]

       ⊙ 지하층, 무창층 : 150 [㎡] (공연장 100 [㎡]) 이상

   ※ 옥내 작업장 : 유일하게 비상경보설비에만 있음 : 50명 이상

​

5. 비상경보설비 (비상벨설비, 자동식 사이렌 설비)의 설치기준  (NFSC 201 제4조) ★★★♣

   ① 비상벨설비 또는 자동식 사이렌설비는 부식성 가스 또는 습기 등으로 인하여 부식의 우려가 없는 장소에 설치하여야

        한다.

   ② 지구음향장치는 특정소방대상물의 층마다 설치하되, 해당 특정소방대상물의 각 부분으로 부터 하나의 음향장치까지

        의 수평거리가 25[m] 이하가 되도록 하고 해당 층의 각 부분에 유효하게 경보를 발할 수 있도록 설치하여야 한다.

        다만, 비상방송설비의 화재안전기준 (NFSC 202)에 적합한 방송설비를 비상벨설비 또는 자동식 사이렌 설비와 연동

        하여 작동하도록 설치한 경우에는 지구음향장치를 설치하지 아니할 수 있다. ♣

   ③ 음향장치는 정격전압의 80[%] 전압에서 음향을 발할 수 있도록 하여야 한다. 다만, 건전지를 주 전원으로 사용하는

        음향장치는 그러하지 아니하다. ♣

   ④ 음향장치의음량은 부착된 음향장치의 중심으로 부터 1[m] 떨어진 위치에서 90 [dβ] 이상이 되는것으로하여야 한다. ♣

   ⑤ 발신기의 설치기준 ♣ (단, 지하구는 발신기를 설치하지 아니할 수 있다)

       ㉠ 조작이 쉬운 장소에 설치하고 조작스위치는 바닥으로 부터 0.8[m] 이상 1.5[m] 이하의 높이에 설치할 것

       ㉡ 특정소방대상물의 층마다 설치하되, 해당 특정소방대상물의 각 부분으로 부터 하나의 발신기까지의 수평거리가

            25[m] 이하가 되도록 할 것. 다만, 복도 또는 별도로 구획된 실로서 보행거리가 40[m] 이상일 경우에는 추가로 설치

            해야 한다. (이상 ×)

       ㉢ 발신기의 위치표시 등은 함의 상부에 설치하되, 그 불빛은 부착면으로 부터 15˚ 이상의 범위 안에서 부착지점 으로

            부터 10 [m] 이내의 어느 곳에서도 쉽게 식별할 수 있는 적색등으로 할 것

​

6. 비상경보설비 (비상벨설비, 자동식 #사이렌 설비)의 전원 설치기준 ★★★♣

   ① 전원은 전기가 정상적으로 공급되는 축전지, 전기저장장치 (외부 전기에너지를 저장해 두었다가 필요한 때 전기를

        공급하는 장치) 또는 교류전압의 옥내 간선으로 하고 전원까지의 배선은 전용으로 할 것.

   ② #개폐기 는 '비상벨설비 또는 자동식 사이렌 설비'이라고 표시한 표지를 할 것

   ③ 비상벨 설비 또는 자동식 사이렌 설비에는 그 설비에 대한 감시상태를 60분간 지속한 후 유효하게 10분 이상 경보할

        수 있는 축전지 설비 또는 전기저장장치 (외부 전기에너지를 저장해 두었다가 필요한 때 전기를 공급하는 장치)를

        설치할 것 (수신기에 내장하는 경우를 포함) 다만, 상용전원이 축전지 설비인 경우 또는 건전지를 주 전원으로 사용

        하는 무선식 설비인 경우에는 그러하지 아니하다. ♣

​

  ※ 비상경보설비 축전지의 전원전압 변동 범위

     ▣ 축전지 설비는 전원에 정격전압 ± 10 [%] (정격전압의 90 % 및 110 [%]의 전압을 인가하는 경우)의 전압을 인가한

          경우 정상적인 기능을 발휘할 것

​

7. 비상경보설비 면제 기준

   ▣ 단독경보형 감지기를 2개 이상의 단독경보형 감지기와 연동하여 설치하는 경우

​

【 비상경보설비 출제예상문제】

​

0-1. 화재발생상황을 사이렌으로 경보하는 설비는 ? ②

   ① #비상벨설비           ② 자동식 사이렌설비             ③ 발신기                ④ #비상방송설비

​

0-2. 비상경보설비의 설치기준으로 옳은 것은 ? ★★★ ④

   ① 음향장치는 정격전압의 90 [%] 이상의 전압에서 음향을 발할 수 있도록 할 것

   ② 음향장치의 음량은 부착된 음향장치의 중심으로 부터 1[m] 떨어진 위치에서 80[dβ] 이상이 되는 것으로 할 것

   ③ 발신기는 특정 소방대상물의 층마다 설치하되, 발신기의 수평거리가 15[m] 이하가 되도록 할 것

   ④ 발신기는 조작이 쉬운 장소에 설치하고 조작스위치는 바닥으로 부터 0.8 [m] 이상 1.5 [m] 이하의 높이에 설치할 것

​

0-3. 비상벨 설비의 지구음향장치는 특정소방대상물의 각 부분으로 부터 하나의 음향장치까지의 수평거리가 몇 [m] 이하가

       되도록 하여야 하는가 ? ②

      ① 10                ② 25                  ③ 40                     ④ 50

​

0-4. 비상벨설비의 음향장치는 정격전압의 몇 [%]의 전압에서 음향을 발할 수 있도록 하여야 하는가 ? ★★ ④

    ① 20 [%]                       ② 25 [%]                    ③  70 [%]                            ④ 80 [%]

​

0-5. 자동식 사이렌 설비는 그 설비에 대한 감시상태를 몇 분간 자속한 후 유효하게 10분 이상 경보할 수 있는 축전지 설비

       또는 전기저장장치를 설치하여야 하는가? ★★★ ③

    ① 10분                     ② 30분                    ③ 60분                     ④ 120분

​

0-6. 비상벨설비 또는 자동식 사이렌 설비에는 그 설비에 대한 감시상태를 60분간 지속한 후 유효하게 몇 분 이상 경보할

       수 있는 축전지 설비 또는 전기저장장치를 설치하여야 하는가 ? ★★★ ①

    ① 10분                  ② 20분                 ③ 60분                    ④ 120분

​

1. 다음 ( ) 안에 알맞은 것으로 연결된 것은 ? ③
