유도등, 유도표지, 피난유도선 : 피난구조설비

【 피난구조설비 】

  ▣ 화재가 발생한 경우 피난하기 위하여 사용하는 기구

​

【유도등, 유도표지, 피난유도선】

​

1. 유도등, 유도표지, 피난유도선의 종류



가. 유도등의 종류 ★♣

[ 유도등 ]

   ① 피난구 유도등 : 대형, 중형, 소형

   ② 통로 유도등 : #복도 , #거실 , #계단

   ③ 객석 유도등

  ※ 유도등 계열 : 보고 (See), 피난 유도

   ① 유도등

   ② 유도표지

   ③ 피난유도선 - 띠형태

  ※ 비상조명등 계열 : 불빛, 조명 역할

   ① 비상 #조명등

   ② 휴대용 비상 조명등

▣ 유도등 ​ ​	피난구 유도등 (녹색바탕, 백색표지) ​	대형 중형 소형
​	통로 유도등 (백색바탕, 녹색표지) ​	거실 복도 계단
​	객석유도등 ​ ​	통로 바닥 벽

나. 유도표지의 종류

 [유도 표지]

   ① 피난구 유도표지

   ② 통로유도표지

   ③ 보조표지

​

다. 피난유도선의 종류

 [피난유도선]

   ① 축광방식 - 빛을 축적해 두었다가 밤에 밝힘

   ② 광원점등방식

​

2. 유도등의 설치대상

                                                      (화재예방, 소방시설 설치유지 및 안전관리에 관한 법률 시행령 [별표 5])

구 분	설 치 대 상
⊙ 피난구 유도등 ⊙ 통로 유도등 ⊙ 유도표지	전부 해당 (지하구 및 터널은 제외)
⊙ 객석 유도등	⊙ 문화 및 집회시설, 종교시설, 운동시설 ⊙ 유흥주점영업 (손님이 춤을 출 수 있는 무대가 설치된 카바레, 나이트클럽 또는 그밖에 이와 비슷한 영업을 말한다)



3. 유도등, 유도표지, 피난유도선의 정의 ★★♣

​ 가. 유도등

    ▣ 화재시에 피난을 유도하기 위한 등으로서 정상상태에서는 상용전원에 따라 켜지고,

         상용전원이 정전된 경우에는 비상전원으로 자동전환되어 켜지는 등

​

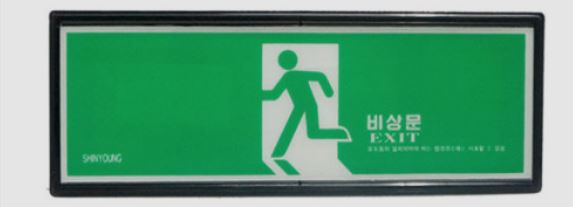

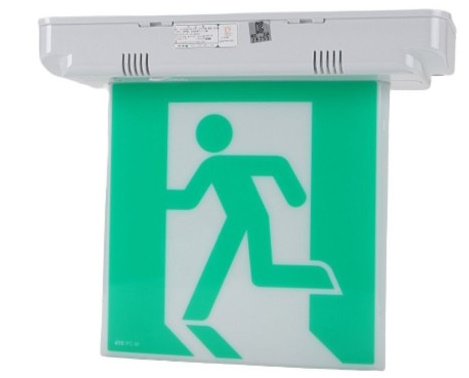

  ① 피난구 유도등

     ⊙ 피난구 또는 피난경로로 사용되는 출입구를 표시하여 피난을 유도하는 등



  ② 통로 유도등

    ⊙ 피난 통로를 안내하기 위한 유도등으로 복도통로, 유도등, 거실통로유도등, 계단통로 유도등

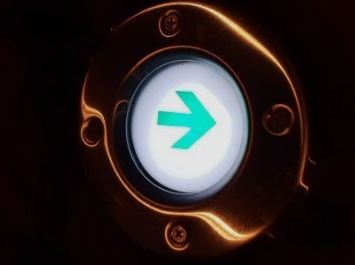

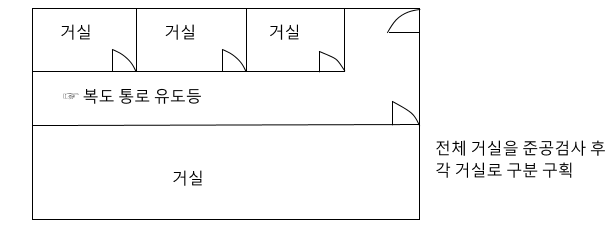

  ③ 복도통로 유도등

     ⊙ 피난통로가 되는 복도에 설치하는 통로유도등으로서 피난구의 방향을 명시하는 것

  ④ 거실통로 유도등

    ⊙ 거주, 집무, 작업, 집회, 오락 그밖에 이와 유사한 목적을 위하여 계속적으로 사용하는

         거실, 주차장 등 개방된 통로에 설치하는 유도등으로 피난의 방향을 명시하는 것 ♣

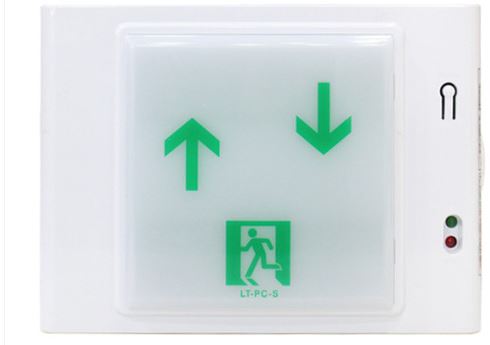

  ⑤ 계단통로 유도등

    ⊙ 피난통로가 되는 계단이나 경사로에 설치하는 통로 유도등으로 바닥면 및 디딤바닥면을 비치는 것

  ⑥ 객석 유도등

    ⊙ 객석의 통로, 바닥 또는 벽에 설치하는 유도등



나. 축광유도표지 (유도표지)

   ▣ 화재발생시 피난방향을 안내하기 위하여 사용되는 표지로서 외부의 전원을 공급받지 아니한 상태에서 축광에 의하여

       어두운 곳에서도 도안, 문자 등이 쉽게 식별될 수 있도록 된 것을 말하며, 피난구 축광 유도표지, 통로축광 유도 표지,

       보조 축광표지로 구분

​

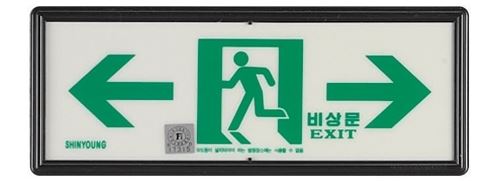

  ① 피난구 유도표지 ♣

     ⊙ 피난구 또는 피난경로로 사용되는 출입구가 있다는 것을 지시하는 유도 표지



   ② 통로 유도 표지



    ⊙ 피난 통로가 되는 복도, 계단 등에 설치하는 것으로서 피난구의 방향을 표시하는 유도 표지

  ③ 축광 위치 표지

    ⊙ 옥내소화전 설비의 함, 발신기, 피난기구 (완강기, 간이 완강기, 구조대, 금속제 피난 사다리) 및 연결 송수관 설비의

         방수구 등의 위치를 표시하기 위하여 사용되는 표지로서 외부의 전원을 공급받지 아니한 상태에서 축광에 의하여

         어두운 곳에서도 도안, 문자 등이 쉽게 식별될 수 있도록 된 것

​

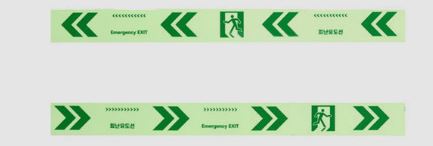

다. 피난 유도선 ♣

   ▣ 햇빛이나 전등불에 따라 축광 (축광방식)하거나 전류에 따라 빛을 발하는 (광원점등 방식) 유도체로서 어두운 상태

        에서 피난을 유도할 수 있도록 띠 형태로 설치되는 피난 유도 시설

   ※ 유도등 전선의 굵기

      ① 인출선 : 0.75 [㎡] 이상 ♣

      ② 인출선외 : 0.5 [㎡] 이상





4. 유도등 및 유도표지의 종류 (NFSC 303 제4조) ★★★♣

설 치 장 소	유도등 및 유도표지의 종류
▣ 공연장, 집회장 (종교집회장 포함)  ▣ 관람장, 운동시설  ▣ 유흥주점 영업시설 (유흥주점영업 중 손님이 출을 출 수 있는 무대가 설치된 카바레,       나이트클럽 또는 그밖에 이와 비슷한 영업시설만 해당)	⊙ 대형 피난구 유도등 ⊙ 통로 유도등 ⊙ 객석 유도등 ​ ​
▣ 위락시설, 판매시설, 운수시설  ▣ 관광숙박업, 의료시설, 장례식장  ▣ 방송통신시설, 전시장, 지하상가, 지하철 역사	⊙ 대형 피난구 유도등 ⊙ 통로 유도등
▣ 숙박시설 (관광숙박업외의 것), 오피스텔  ▣ 지하층, 무창층 또는 11층 이상인 특정소방대상물	⊙ 중형 피난구 유도등 ⊙ 통로 유도등
▣ 근린생활시설 (주택용도 제외), 노유자시설, 업무시설  ▣ 발전시설, 교육연구시설, 수련시설  ▣ 종교시설(집회장 용도로 사용부분 제외)  ▣ 공장 · 창고시설, 기숙사  ▣ 교정 및 군사시설 (국방 · 군사시설 제외)  ▣ 자동차 정비공장, 운전학원 및 정비학원  ▣ 다중이용업소, 복합건축물, 아파트	⊙ 소형 피난구 유도등 ⊙ 통로 유도등 ​ ​ ​
▣ 그밖의 것	⊙ 피난구 유도표지 ⊙ 통로 유도 표지

   ( 공통적으로 설치하여야 할 유도등 : 통로 유도등)

​

  ◈ 피난구 유도등

     ⊙ 통로 유도등 → 모두 설치

     ⊙ 객석 유도등

  ◈ 중형 피난구 유도등 : 11층 이상, 지하층, 무창층, 오피스텔, 일반숙박시설

  ◈ 관광숙박업 : 대형 유도등

​

5. 피난구 유도등의 설치장소 및 설치기준 (NFSC 303 제5조) ★★★♣

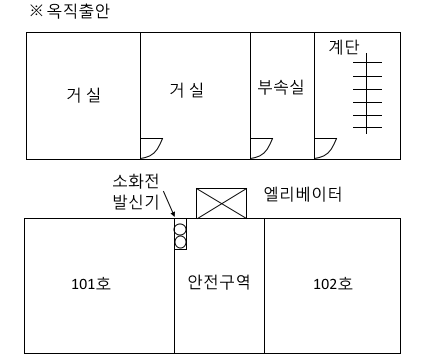

​ 가. 설치장소

    ① 옥내로 부터 직접 지상으로 통하는 출입구 및 그 부속실의 출입구

    ② 직통계단 · 직통계단의 계단실 및 그 부속실의 출입구

    ③ 출입구에 이르는 복도 또는 통로로 통하는 출입구

    ④ 안전구획된 거실로 통하는 출입구

        (거실의 각 부분으로 부터 쉽게 도달할 수 있는 출입구 × - 설치제외)

나. 설치기준

   ① 피난구 유도등은 피난구의 바닥으로 부터 높이 1.5 [m] 이상으로서 출입구에 인접하도록 설치하여야 한다. ♣

   ② 피난층으로 향하는 피난구의 위치를 안내할 수 있도록 출입구 인근 천장에 설치된 피난구유도등의 면과 수직이

        되도록 피난구 유도등을 추가로 설치하여야 한다. 단, 설치된 피난구유도등이 입체형인 경우에는 그러하지 아니하다.



  ◈ 유도등, 유도표지, 피난유도선의 설치 높이 ★★★ ♣

구 분	설치 높이
⊙ 복도 통로 유도등 ⊙ 계단 통로 유도등 ⊙ 통로 유도 표지	바닥으로 부터 1 [m] 이하
⊙ 피난구 유도등 ⊙ 거실 통로 유도등	바닥으로 부터 1.5 [m] 이상
⊙ 피난구 유도표지	출입구 상단
⊙ 피난 유도선 (축광방식)의 표시부	바닥으로 부터 0.5 [m] 이하 또는 바닥면
⊙ 피난 유도선 (광원점등 방식) 의 표시부	바닥으로 부터 1[m] 이하 또는 바닥면
⊙ 피난 유도선 (광원 점등방식)의 제어부	바닥으로 부터 0.8 [m] ~ 1.5 [m] 이하

  ◈ 거실 통로 #유도등, 피난구 유도등은 친구

       거실 통로 유도등, #피난구 유도등 : 1.5 [m] 이상



    ⊙ 기타 : 1 [m] 이하

    ⊙ 피난구 유도 표지 : 출입구 상단

    ⊙ 피난 유도선 - 축광방식 : 바닥면, 벽 0.5 [m] 이하

              (표시부) - 광원 점등 방식 : 바닥면, 벽 1 [m] 이하

              (제어부) : 0.8 ~ 1.5 [m]



  ◈ 유도등의 색 ★★★♣

구 분	색
피난구 유도등	녹색 바탕, 백색 표지
통로 유도등	백색 바탕, 녹색 표지

  ◈ 조사면

    ⊙ 유도등에 있어서 표시면의 조명에 사용되는 면

​

다. 피난구유도등의 설치제외장소

   ① 바닥면적이 1,000[㎡] 미만인 층으로서 옥내로부터 직접 지상으로 통하는 출입구

        (외부의 식별이 용이한 경우에 한한다)

   ② 대각선 길이가 15[m] 이내인 구획된 실의 출입구

   ③ 거실 각 부분으로 부터 하나의 출입구에 이르는 보행거리가 20[m] 이하이고 비상조명등과 유도표지가 설치된

        거실의 출입구

   ④ 출입구가 3개 이상 있는 거실로서 그 거실 각 부분으로 부터 하나의 출입구에 이르는 보행거리가 30[m] 이하인

        경우에는 주된 출입구 2개소 외의 출입구 (단, 공연장 ·집회장 · 관람장 · 전시장 · 판매시설 · 운수시설 · 숙박시설

         · 노유자시설 · 의료시설 · 장례식장 제외)

​

6. 통로유도등의 설치기준 (NFSC 303 제6조) ★★

   ① 통행에 지장이 없도록 설치할 것

   ② 주위에 이와 유사한 등화, 광고물, 게시물 등을 설치하지 아니할 것

   ③ 통로유도등의 설치제외 장소

      ㉠ 구부러지지 아니한 복도 또는 통로로서 길이가 30[m] 미만인 복도 또는 통로

      ㉡ 복도 또는 통로로서 보행거리가 20 [m] 미만이고 그 복도 또는 통로와 연결된 출입구 또는 그 부속실의 출입구에

           피난구유도등이 설치된 복도 또는 통로

​

   ◈ 조명도 ★★★♣

구 분	측정위치	조명도
계단 통로 유도등	유도등의 바로 밑으로 부터 수평거리로 10 [m] 떨어진 위치	0.5 [lx] 이상
복도 통로 유도등, 거실 통로 유도등	유도등의 중앙으로 부터 0.5 [m] 떨어진 위치의 바닥면 조도와 유도등의 전면 중앙으로 부터 0.5 [m] 떨어진 위치의 조도 (바닥 면에 설치하는 통로유도등 : 그 유도등 바로 위 1 [m]의 높이)	1 [lx] 이상
비상조명등	비상조명등이 설치된 장소의 각 부분의 바닥	1[lx] (초고층 및 지하 연계 복합 건축물의 피난 안전구역 : 10 [lx] 이상)

  ◈ #조명도 : 조도계로 측정 [lx], 비상조명등 : 1 [lx]

        식별도 : (눈으로 확인), 장비 없음 ×

​

7. 복도 통로 유도등의 설치기준 (NFSC 303 제6조 ①, 1. ) ★★★♣

  ① 복도에 설치할 것. 다만, 피난구유도등이 설치된 출입구의 맞은 편 복도에는 입체형으로 설치하거나 바닥에 설치할 것

  ② 구부러진 모퉁이 및 보행거리 20 [m] 마다 설치할 것

  ③ 바닥으로 부터 높이 1 [m] 이하의 위치에 설치할 것. 다만, 지하층 또는 무창층의 용도가 도매시장, 소매시장,

      여객자동차 터미널, 지하역사 또는 지하상가인 경우에는 복도, 통로, 중앙부분의 바닥에 설치하여야 한다.

  ④ 바닥에 설치하는 통로 유도등은 하중에 따라 파괴되지 아니하는 강도의 것으로 할 것

​

8. 거실 통로 유도등의 설치기준 (NFSC 303 제6조 ①, 2) ★★♣

   ① 거실의 통로에 설치할 것. 다만, 거실의 통로가 벽체 등으로 구획된 경우에는 복도 통로유도등으로 설치하여야 한다.

   ② 구부러진 모퉁이 및 보행거리 20 [m] 마다 설치할 것

   ③ 바닥으로 부터 높이 1.5 [m] 이상의 위치에 설치할 것. 다만, 거실통로에 기둥이 설치된 경우에는 기둥부분의 바닥으로

        부터 높이 1.5 [m] 이하의 위치에 설치할 수 있다.



9. 계단 통로 유도등의 설치기준 (NFSC 303 제6조 ①, 3) ★★♣

 ① 각층의 #경사로참 또는 계단참마다 (1개층 경사로참 또는 계단참이 2 이상 있는 경우에는 2개의 계단참마다) 설치할 것

 ② 바닥으로 부터 높이 1 [m] 이하의 위치에 설치할 것



10. 객석 유도등의 설치기준 (NFSC 303 제7조) ★★★ ♣

   ① 객석 유도등은 객석의 통로, 바닥 또는 벽에 설치하여야 한다.

   ② 객석 내의 통로가 경사로 또는 수평로로 되어 있는 부분은 다음의 식에 따라 산출한 수

        (소수점 이하의 수는 1로 본다)의 유도등을 설치하여야 한다. ♣



   ③ 객석내의 통로가 옥외 또는 이와 유사한 부분에 있는 경우에는 해당 통로 전체에 미칠수 있는 수의 유도등을 설치하여

        야 한다.

     [참고 : 설치 개수 ♣]



11. 유도 표지의 설치 기준 (NFSC 303 제8조 ①, ②) ★♣

   ① 계단에 설치하는 것을 제외하고는 각 층 마다 복도 및 통로의 각 부분으로 부터 하나의 유도표지까지의 보행거리가

        15 [m] 이하가 되는 곳과 구부러진 모퉁이의 벽에 설치할 것

   ② 피난구 유도 표지는 출입구 상단에 설치하고, 통로 유도 표지는 바닥으로 부터 1 [m] 이하의 위치에 설치할 것

   ③ 주위에는 이와 유사한 등화 · 광고물 · 게시물 등을 설치하지 아니할 것

   ④ 유도 표지는 부착판 등을 사용하여 쉽게 떨어지지 아니하도록 설치할 것

   ⑤ 축광방식의 유도표지는 외광 또는 조명장치에 의하여 상시 조명이 제공되거나 비상 조명등에 의한 조명이 제공되도록

        할 것

​

12. 유도표지의 적합 기준 (NFSC 303 제8조 ③) ★♣

  ▣ #유도 표지 는 소방청장이 고시한 「축광표지의 성능인증 및 제품검사의 기술기준」에 적합한 것이어야 한다.

      다만, 방사성 물질을 사용하는 위치 표지는 쉽게 파괴되지 아니하는 재질로 처리할 것



  <참고> 유도표지의 식별도 시험 (축광표지의 성능인증 및 제품검사의 기술기준 제8조) ♣

   ① 축광유도표지 및 축광위치표지는 200[lx] 밝기의 광원으로 20분간 조사시킨 상태에서 다시 주위조도를 0 [lx]로 하여

        60분간 발광시킨 후 직선거리 20 [m] (축광위치표지의 경우 10 [m]) 떨어진 위치에서 유도표지 또는 위치표지가 있다

        는 것이 식별되어야 하고, 유도표지는 직선거리 3 [m]의 거리에서 표시면의 표시중 주체가 되는 문자 또는 주체가

        되는 화살표 등이 쉽게 식별되어야 한다. 이 경우 측정자는 보통시력 (시력 1.0) 에서 1.2의 범위를 말한다)을 가진 자

        로서 시험실시 20분전까지 암실에 들어가 있어야 한다.

   ② 보조축광표지는 200 [lx] 밝기의 광원으로 20분간 조사시킨 상태에서 다시 주위 조도를 0 [lx]로 하여 60분간 발광시킨

        후 직선거리 10 [m] 떨어진 위치에서 보조축광표지가 있다는 것이 식별되어야 한다. 이 경우 측정자의 조건은 ① 의

        조건을 적용한다.

   ③ 축광유도표지 및 축광위치표지의 표시면을 0[lx] 상태에서 1시간 이상 방치한 후 200[lx] 밝기의 광원으로 20분간 조사

        시킨 상태에서 다시 주위 조도를 0[lx]로 하여 휘도시험을 실시할 경우

     ㉠ 5분간 발광시킨 후의 휘도는 110 [mcd/㎡] 이상이어야 한다.

     ㉡ 10분간 발광시킨 후의 휘도는 50 [mcd/㎡] 이상이어야 한다.

     ㉢ 20분간 발광시킨 후의 휘도는 24 [mcd/㎡] 이상이어야 한다.

     ㉣ 60분간 발광시킨 후의 휘도는 7 [mcd/㎡] 이상이어야 한다.

​

13. 피난 유도선의 설치 기준 (NFSC 303 제8조의 2) ★♣

가. 축광방식의 피난 유도선

   ① 구획된 각 실로 부터 주출입구 또는 비상구 까지 설치할 것

   ② 바닥으로 부터 높이 50 [㎝] 이하의 위치 또는 바닥면에 설치할 것

   ③ 피난 유도 표시부는 50 [㎝] 이내의 간격으로 연속되도록 설치할 것

   ④ 부착대에 의하여 견고하게 설치할 것

   ⑤ 외광 또는 조명장치에 의하여 상시 조명이 제공되거나 비상조명등에 의한 조명이 제공되도록 설치할 것

나. 광원점등방식의 피난 유도선

   ① 구획된 각 실로 부터 주출입구 또는 비상구까지 설치할 것

   ② 피난 유도 표시부는 바닥으로 부터 높이 1 [m] 이하의 위치 또는 바닥면에 설치할 것

   ③ 피난유도 표시부는 50 [㎝] 이내의 간격으로 연속되도록 설치하되 실내 장식물 등으로 설치가 곤란한 경우

        1 [m] 이내로 할 것

   ④ 수신기로 부터 화재신호 및 수동조작에 의하여 광원이 점등되도록 설치할 것

   ⑤ 비상전원이 상시 충전상태를 유지하도록 설치할 것

   ⑥ 바닥에 설치되는 피난 유도 표시부는 매립하는 방식을 사용할 것

   ⑦ 피난 유도 제어부는 조작 및 관리가 용이하도록 바닥으로 부터 0.8 [m] 이상 1.5 [m] 이하의 높이에 설치할 것

​

14. 전원의 설치기준 (NFSC 303 제9조 ①,②) ★★★♣

가. 상용전원

   ▣ 축전지, 전기저장장치 (외부 전기에너지를 저장해 두었다가 필요한 때 전기를 공급하는 장치) 또는 교류전압의

        옥내 간선으로 하고, 전원까지의 배선은 전용으로 할 것.

나. 비상전원

  ① #축전지 로 할 것

  ② 유도등을 20분 이상 작동시킬 수 있는 용량으로 할 것. 다만, 다음의 특정소방대상물의 경우에는 그 부분에서

       피난층에 이르는 부분의 유도등을 60분 이상 유효하게 작동시킬 수 있는 용량으로 하여야 한다.

    ㉠ 지하층을 제외한 층수가 11층 이상의 층

    ㉡ 지하층 또는 무창층으로서 용도가 도매시장, 소매시장, 여객자동차터미널, 지하역사 또는 지하상가

  ◈ 비상전원

    ⊙ 자가발전설비 - 기본 * 문제 : 릴레이 타임 (일정시간 정전)

    ⊙ 축전지설비 - 기본 : 유도등, 자동화재탐지설비, 비상방송설비

    ⊙ 비상전원수전설비 - 비상콘센트

    ⊙ 전기저장장치 : 유도등을 제외, 모두 포함된다.

  ③ 예비전원

    ㉠ 알칼리계 2차 축전지

    ㉡ 리튬계 2차 축전지

​

15. 배선의 기준 (NFSC 303 제9조 ③) ★★★♣

   ① 유도등의 인입선과 옥내배선은 직접 연결할 것

   ② 유도등은 전기회로에 점멸기를 설치하지 아니하고 항상 점등상태를 유지할 것. 다만, 특정소방대상물 또는

        그 부분에 사람이 없거나 다음에 해당하는 장소로서 3선식 배선으로 상시 충전되는 구조인 경우에는 제외된다.

    ㉠ 외부광에 따라 피난구 또는 피난 방향을 쉽게 식별할 수 있는 장소

    ㉡ 공연장, 암실 등으로서 어두워야 할 필요가 있는 장소

    ㉢ 특정소방대상물의 관계인 또는 종사원이 주로 사용하는 장소

​

   ※ 유도등은 항상 점등상태유지, 점멸기 ×

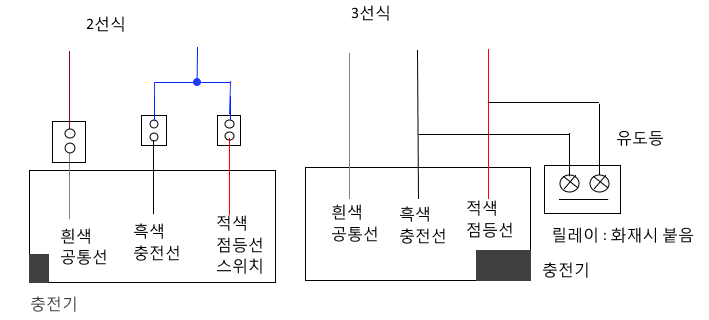

   ※ 유도등

     ⊙ 2선식 : 평상시 점등상태

     ⊙ 3선식 : 화재시 점등, 수동으로 점등



     ※ 현재는 2선식이 원칙이다.

​

16. 유도등의 3선식 배선시 반드시 점등되어야 하는 경우 (점멸기 설치시)  (NFSC 303 제9조 ④) ★♣

   ① 자동화재탐지설비의 감지기 또는 발신기가 작동되는 때

   ② 비상경보설비의 발신기가 작동되는 때

   ③ 상용전원이 정전되거나 전원선이 단선되는 때

   ④ 방재업무를 통제하는 곳 또는 전기실의 배전반에서 수동으로 점등하는 때

   ⑤ #자동소화설비 가 작동되는 때

​

17. 식별도 시험

가. 유도등의 식별도 시험 (유도등의 형식승인 및 제품검사의 기술기준 제16조) ★★★

구 분		시 험 방 법
피난구 유도등♣ 거실 통로 유도등	상용 전원	10 ~30 [lx]의 주위조도로 직선거리 30[m]의 위치에서 보통 시력에 의하여 쉽게 식별될 것
	비상 전원	0~1 [lx]의 주위조도로 직선거리 20 [m]의 위치에서 보통 시력에 의하여 쉽게 식별될 것
복도 통로 유도등	상용전원	직선거리 20 [m]의 위치에서 보통 시력에 의하여 쉽게 식별 될 것
	비상 전원	직선거리 15 [m]의 위치에서 보통 시력에 의하여 쉽게 식별될 것

[식별도 시험]

   ◈ 거실 통로 유도등, 피난구 유도등 - 상용전원 30 [m]

                                                            - 비상전원 20 [m]

   ◈ 복도 통로 유도등 - 상용전원 20 [m]

                                    - 비상전원 15 [m]

   ◈ 유도표지 : 20 [m]

   ◈ 위치 표지 : 10 [m]

​

[ 휘도 시험]

  <참고> 유도 표지 및 위치 표지의 #휘도 시험

                                                                             (축광표지의 성능인증 및 제품검사의 기술기준 제 9조) ★★★

구 분		휘도
주위 조도 0 [lx] 에서	5분간 방광시킨 후	110 [mcd / ㎡] 이상
	10분간 발광시킨 후	50 [mcd / ㎡] 이상
	20분간 발광시킨 후	24 [mcd / ㎡] 이상
	60분간 발광시킨 후	7 [mcd / ㎡] 이상

   ※  60분 나오면 7 [mcd / ㎡] 이상

​

  ◈ #피난구 유도등의 설치 제외 ♣

     ① 바닥면적이 1,000 [㎡] 미만인 층으로서 옥내로 부터 직접 지상으로 통하는 출입구

           (외부의 식별이 용이한 경우에 한한다)

     ② 거실 각 부분으로 부터 쉽게 도달할 수 있는 출입구

     ③ 거실 각 부분으로 부터 하나의 출입구에 이르는 보행거리가 20 [m] 이하이고 비상조명

          등과 유도표지가 설치된 거실의 출입구

     ④ 출입구가 3 이상 있는 거실로서 그 거실 각 부분으로 부터 하나의 출입구에 이르는 보행

         거리가 30 [m] 이하인 경우에는 주된 출입구 2개소 외의 출입구 (유도표지가 부착된

         출입구를 말한다) 다만, #공연장 · 집회장 · 관람장 · #전시장 · #판매시설 · 운수시설 ·

         #숙박시설 · 노유자시설·의료시설·장례식장의 경우에는 그러하지 아니하다. ♣

​

[설치 높이]

구 분	설치 높이
⊙ 복도통로유도등 ⊙ 계단통로유도등 ⊙ 통로유도표지	바닥으로 부터 1[m] 이하
⊙ 피난구유도등 ⊙ 거실통로유도등	바닥으로 부터 1.5 [m] 이상
⊙ 피난구 유도표지	출입구 상단
⊙ 피난유도선 (축광방식)의 표시부	바닥으로 부터 0.5[m] 이하 또는 바닥면
⊙ 피난유도선 (광원점등방식)의 표시부	바닥으로 부터 1 [m] 이하 또는 바닥면
⊙ 피난유도선 (광원점등방식)의 제어부	바닥으로 부터 0.8 [m] 이상 1.5[m] 이하

​

[ #유도등, #유도표지, #피난유도선 예상출제문제]

  1. 유도등에 해당되지 않는 것은 ? ①

     ① #비상유도등 ② #객석유도등 ③ 통로유도등 ④ 피난구 유도등
