비상콘센트설비 : 소화활동설비

[소화활동설비의 정의]

   ▣ 화재를 진압하거나 인명구조활동을 위하여 사용하는 설비

​

1. 비상콘센트 정의

   ▣ 화재발생시 소방대의 필요한 전원을 #전용회선 으로 공급받기 위한 설비

      <참고> #전압 의 분류 ★★★

저압	⊙ 교류 1,000 [V] 이하 ⊙ 직류 1,500 [V] 이하
고압	⊙ 교류 1000[V] 초과 7 [kV] 이하 ⊙ 직류 1,500 [V] 초과 7 [kV] 이하
특고압	⊙ 7 [kV] 초과



2. 비상콘센트의 구성도



3. 비상콘센트설비의 설치대상

                                                         (화재예방, 소방시설 설치유지 및 안전관리에 관한 법률 시행령 [별표5]) ★★★♣

설치대상	설치조건
층수가 11층 이상인 특정소방대상물 ♣	11층 이상의 층
지하층이 3층 이상이고 지하층 바닥면적의 합계가 1,000 [㎡] 이상	지하층의 모든 층
터널	500 [m] 이상

◈ 도로터널의 비상콘센트 설비 ★★

  ⊙ 주행차로의 우측 측벽 50 [m] 이내의 간격으로 바닥으로 부터 0.8 [m] 이상 1.5 [m]이하의 높이에 설치할 것

​

4. 비상콘센트설비 전원의 설치기준 (NFSC 504 제4조 ①) ♣

​ 가. 상용전원

   ▣ 상용 전원회로의 배선은 저압수전인 경우에는 인입개폐기의 직후에서 고압수전 또는 특고압수전인 경우에는 전력용

        변압기 2차측의 주차단기 1차측 또는 2차측에서 분기하여 전용 배선으로 할 것

   ◈ 저압수전

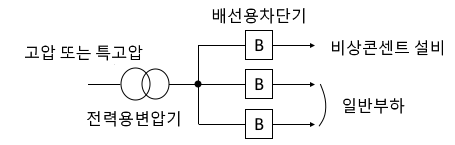

   ◈ 고압 및 특고압 수전



나. 비상전원 ♣

  ① 지하층을 제외한 층수가 7층 이상으로서 연면적이 2,000[㎡] 이상이거나 지하층의 바닥 면적 (차고, 주차장,

       보일러실, 기계실 또는 전기실의 바닥면적을 제외)의 합계가 3,000[㎡] 이상인 특정소방대상물의 비상콘센트에는

       자가발전설비, 비상전원 수전설비, 또는 전기저장장치 (외부 전기에너지를 저장해 두었다가 필요한 때 전기를

       공급하는 장치)를 비상전원으로 설치할 것. 다만, 2 이상의 변전소에서 전력을 동시에 공급받을 수 있거나 하나의

       변전소로 부터 전력의 공급이 중단된 때에는 자동으로 다른 변전소로 부터 전력을 공급 받을 수 있도록 상용 전원을

       설치한 경우에는 비상전원을 설치하지 않을 수 있다.



   ※ 비상콘센트 비상전원 설치대상 : #자가발전설비, #비상수전설비, #전기저장장치

        7층 이상 건물       : 연면적 2,000 [㎡] 이상

        지하층 바닥면적   : 3,000 [㎡] 이상



  ② 비상전원중 자가발전설비의 설치기준 (비상전원수전설비의 경우 NFSC 규정에 따라 설치할 것) ★★★♣

     ㉠ 점검이 편리하고 화재 및 침수 등의 재해로 인한 패해를 받을 우려가 없는 곳에 설치할 것

     ㉡ 비상콘센트 설비를 20분 이상 작동 시킬 수 있는 용량으로 할 것

     ㉢ 상용전원으로 부터 전력공급이 중단된 때에는 자동으로 비상전원으로 부터 전력을 공급받을 수 있을 것

     ㉣ 비상전원의 설치장소는 다른 장소와 방화구획을 할 것. 이 경우 그 장소에는 비상전원의 공급에 필요한 기구나

          설비외의 것을 두어서는 아니된다. (열병합발전설비에 필요한 기구나 설비는 제외한다)

     ㉤ 비상전원을 실내에 설치하는 때에는 그 실내에 비상조명등을 설치할 것

​

5. 비상콘센트 설비 전원회로의 설치기준

                                                                       (NFSC 504 제4조 ②,③,④) ★★★♣

  ① 비상콘센트설비의 전원회로는 단상교류 220[V]인 것으로서 그 공급용량은 1.5 [kVA] 이상인 것으로 할 것

  ② 전원회로는 각 층에 2 이상이 되도록 설치할 것. 다만, 설치하여야 할 층의 비상콘센트가 1개인 때에는 하나의 회로로

       할 수 있다.

  ③ 전원회로는 주배전반에서 전용회로로 할 것. 다만, 다른 설비의 회로의 사고에 따른 영향을 받지 아니하도록 되어

       있는 것은 그러하지 아니하다.

  ④ 전원으로 부터 각 층의 비상콘센트에 분기되는 경우에는 분기 배선용 차단기를 보호함 안에 설치할 것 (보호함 밖 ×)

  ⑤ 콘센트 마다 배선용 차단기 (KSC 8321)를 설치하여야 하며, 충전부가 노출되지아니하도록 할 것 (노출되도록 할 것 ×)

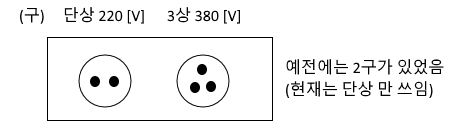

      ※ 비상콘센트 : 전압 220 [V], 용량 1.5 [kVA] 이상

                                (접지형 2극 플러그 접속기)



   ⑥ 개폐기에는 "비상콘센트"라고 표시한 표지를 할 것 (소방용 ×)

   ⑦ 비상콘센트용의 #풀박스 등은 방청도장을 한 것으로서 두께 1.6[㎜] 이상의 철판으로 할 것 (옥내 소화전함 강판 및

        강대 1.5 [㎜] 이상, 합성수지재 4[㎜] 이상, #큐비클 외함 2.3 [㎜] 이상)

   ⑧ 하나의 전용회로에 설치하는 비상콘센트는 10개 이하로 할 것. 이 경우 전선의 용량은 각 비상콘센트 (비상콘센트가

        3개 이상인 경우에는 3개)의 공급용량을 합한 용량 이상의 것으로 하여야 한다.

   ⑨ 비상콘센트의 플러그 접속기는 접지형 2극 #플러그 접속기 (KS C 8305)를 사용하여야 한다.

   ⑩ 비상콘센트의 플러그 접속기의 칼받이의 #접지극 에는 접지공사를 하여야 한다.

       ※ 두께 : 비상콘센트   : 1.6 [㎜]

                     큐비클함       : 2.3 [㎜]



※ 전원선 하나에 10개까지 비상콘센트를 설치하지만 전선의 용량은 3개분까지만 한다.

     즉, 1.5 [kVA] ×3 = 4.5 [kVA] 로 설치한다.

​

  ◈ 비상콘센트 ★★★♣

구 분	전압	공급용량	플러그 접속기
단상 교류	220 [V]	1.5 [kVA] 이상	접지형 2극

⇒ 비상콘센트 설비의 전선의 용량 ★★★

비상콘센트	전선의 용량
	단상
1개	1.5 [kVA] 이상
2개	3 [kVA] 이상
3~10개	4.5 [kVA] 이상

6. 비상콘센트의 설치기준 (NFSC 504 제4조 ⑤) ★♣

① 바닥으로 부터 높이 0.8 [m] 이상, 1.5 [m] 이하의 위치에 설치할 것

② 비상콘센트의 배치는 아파트 또는 바닥면적이 1,000[㎡] 미만인 층에 있어서는 계단의 출입구 (계단의 부속실을 포함

     하여 계단이 2 이상 있는 경우에는 그 중에 1개의 계단을 말한다)로 부터 5 [m] 이내에, 바닥면적 1,000[㎡] 이상인 층

     (아파트를 제외) 에 있어서는 각 계단의 출입구 또는 계단 부속실의 출입구 (계단의 부속실을 포함하여 계단이 3 이상

     있는 층의 경우에는 그 중 2 개의 계단을 말한다)로 부터 5 [m] 이내에 설치하되, 그 비상콘센트로 부터 그 층의 각 부분

     까지의 거리가 다음 각 목의 기준을 초과하는 경우에는 그 기준 이하가 되도록 비상콘센트를 추가하여 설치할 것.

​

◈ 비상콘센트의 배치

조건	배치
⊙ 아파트 ⊙ 바닥면적 1,000 [㎡] 미만 층	⊙ 계단의 출입구로 부터 5 [m] 이내
⊙ 바닥면적 1,000 [㎡] 이상 층  (아파트 제외)	⊙ 각 계단의 출입구로 부터 5[m] 이내 ⊙ 계단부속실의 출입구로 부터 5[m] 이내

◈ 설치거리

조 건	설치거리
지하상가 또는 지하층의 바닥면적의 합계가 3,000[㎡] 이상	수평거리 25[m] 이하
기타	수평거리 50 [m] 이하

​

  ※ 비상콘센트 : 계단으로 부터 5 [m] 이내

      #무선통신보조설비 : 무선기기 접속단자와 다른 용도의 접속단자의 이격거리 5 [m] 이상

      ㉠ 지하상가 또는 지하층의 바닥면적의 합계가 3,000[㎡] 이상인 것 : 수평거리 25 [m]

      ㉡ 기타의 것은 #수평거리 : 50 [m]

​

7. 비상콘센트 보호함의 설치기준 (NFSC 504 제5조) ★★♣

   ① 보호함에는 쉽게 개폐할 수 있는 문을 설치할 것 ( #잠금장치 를 할 것 ×)

   ② #보호함 표면에 "비상콘센트"라고 표시한 표지를 할 것.

   ③ 보호함 상부에 적색의 표시 등을 설치할 것. 다만, 비상콘센트의 보호함의 옥내 소화전함 등과 접속하여 설치하는

        경우에는 옥내소화전함 등의 표시등과 겸용할 수 있다.

​

8. #비상콘센트 배선의 설치기준 (NFSC 504 제6조) ★♣

   ▣ 전원회로의 배선은 #내화배선 으로, 그밖의 배선은 내화배선 또는 내열배선으로 할 것

​

9. 비상콘센트의 절연저항 및 절연내력 (NFSC 504 제4조 ④) ★★★♣

  ① #절연저항 (전원부와 외함사이)

       ▣ 500 [V] 절연저항계로 측정할 때 20 [MΩ] 이상일 것

  ② #절연내력

      ▣ 절연내력은 전원부와 외함 사이에 정격전압이 150 [V] 이하인 경우에는 1,000 [V] 의 실효전압을, #정격전압 이

           150 [V] 이상인 경우에는 그 정격전압에 2를 곱하여 1,000을 더한 #실효전압 을 가하는 시험에서 1분 이상 견디는

           것으로 할 것.

     ※ 150 [V] 이하 : 1,000 [V]

          150 [V] 이상 : 정격전압 × 2 + 1,000 [V]

     ※ 비상콘센트 220 [V] : 220 × 2 + 1,000 = 1440 [V]

​

【 출제 예상 문제 】

​

1. 비상콘센트의 배치는 아파트 또는 바닥 면적이 1,000 [㎡] 미만인 층은 계단의 출입구로 부터 몇 [m] 이내에 설치해야

     하는가 ? (단, 계단의 부속실을 포함하며 계단이 2 이상 있는 경우에는 그 중 1개의 계단을 말한다) ③

    ① 10                       ② 8                  ③ 5                           ④ 3

​

[해설] 비상콘센트 설치기준

   ㉠ 바닥면적 1,000 [㎡] 미만 : 계단의 출입구로 부터 5 [m] 이내

   ㉡ 바닥면적 1,000 [㎡] 이상 : 계단부속실의 출입구로 부터 5 [m] 이내 설치

​

2. 비상콘센트의 전원회로의 공급용량은 최소 몇 [kVA]이상인것으로 설치해야 하는가? ①

   ① 1.5                        ② 2                          ③ 2.5                         ④ 3

​

[해설] 비상콘센트의 규격 : 비상콘센트설비의 전원회로는 단상 교류 220 [V]인 것으로서, 그 공급용량은 1.5 [kVA] 이상인

                                           것으로 할 것

​

3. 비상콘센트 설비의 화재안전기준에서 규정하는 특고압의 범위는 ? ④

   ① 4,000 [V] 초과              ② 5,000 [V] 초과                ③ 6,000[V] 초과                     ④ 7,000[V] 초과

​

[해설] 전압의 분류 : 저압 직류 1,500[V] 이하 교류 1,000[V] 이하

                                고압 직류 1,500 초과 7,000[V] 이하,  교류 1,000 초과 7,000[V] 이하

                                특고압 : 직류, 교류 7,000 [V] 초과

​

4. 비상콘센트 설비의 전원회로에서 하나의 전용회로에 설치하는 비상콘센트는 최대 몇 개 이하로 하여야 하는가 ? ③

   ① 2                     ② 3                        ③ 10                         ④ 20

​

[해설] 비상콘센트설비 : 하나의 전용회로에 설치하는 비상콘센트는 10개 이하로 할 것

                                       (전선의 용량은 최대 3개 콘센트을 합한 용량일 것)

​

5. 비상콘센트설비의 절연내력은 전원부와 외함 사이의 정격전압이 150 [V] 이하인 경우 인가하는 실효전압은 ? ④

   ① 150 [V]                      ② 300 [V]                       ③ 500 [V]                           ④ 1,000 [V]

​

[해설] 절연내력시험 : 150[V] 이하 : 1,000[V]의 실효전압을 가하여 1분 이상 견딜 것

                                  150 [V] 이상 : (정격전압 × 2)+1,000[V]의 실효전압을 가하여 1분 이상 견딜 것

​

6. 비상콘센트설비의 비상전원 중 자가발전설비는 비상콘센트설비를 몇 분 이상 유효하게 작동시킬 수 있는 용량으로

    설치해야 하는가 ? ②

   ① 10                              ② 20                            ③ 30                                    ④ 60

[해설] 비상콘센트설비 : 비상콘센트 설비의 비상전원용량 : 20분 이상

​

7. 비상콘센트설비 비상전원의 설치기준 중 다음 (   ) 안에 알맞은 것은 ? ①

지하층을 제외한 층수가 7층 이상으로서 연면적이 ( ㉠ ) [㎡] 이상이거나 지하층의 바닥 면적의 합계가 ( ㉡ ) [㎡] 이상인 특정 소방대상물의 비상콘센트에는 자가발전설비, 비상전원수전설비 또는 전기저장장치를 비상전원으로 설치할 것

   ① ㉠ 2,000 ㉡ 3,000            ② ㉠ 3,000 ㉡ 2,000        ③ ㉠ 4,000 ㉡ 3,000               ④ ㉠ 3,000 ㉡ 4,000

[해설] 비상콘센트설비의 비상전원 설치대상

    ㉠ 지하층을 제외한 7층 이상으로서 연면적 2,000 [㎡] 이상

    ㉡ 지하층의 바닥면적 합계 3,000 [㎡] 이상

​

8. 비상콘센트의 플러그접속기는 몇 극 플러그접속기를 사용해야 하는가 ? ②

     ① 1극                       ② 2극                      ③ 3극                             ④ 4극

​

[해설] 비상콘센트의 규격 : 비상콘센트의 플러그접속기는 접지형 2극을 사용한다.

​

9. 비상콘센트설비의 전원부와 외함 사이의 절연저항 측정기준으로 옳은 것은 ? ④

   ① 250 [V] 절연저항계로 측정할 때 10 [MΩ] 이상일 것

   ② 250 [V] 절연저항계로 측정할 때 20 [MΩ] 이상일 것

   ③ 500 [V] 절연저항계로 측정할 때 10 [MΩ] 이상일 것

   ④ 500 [V] 절연저항계로 측정할 때 20 [MΩ] 이상일 것

​

[해설] 비상콘센트설비의 절연저항 : 전원부와 외함사이 : 500 [V] 절연저항계, 20[MΩ] 이상

​

10. 비상콘센트보호함의 설치기준으로 틀린 것은 ? ④

   ① 보호함의 상부에 적색의 표시등을 설치하여야 한다.

   ② 보호함에는 쉽게 개폐할 수 있는 문을 설치하여야 한다.

   ③ 보호함 표면에 "비상콘센트"라고 표시한 표지를 하여야 한다.

   ④ 비상콘센트의 보호함을 옥내소화전함 등과 접속하여 설치하는 경우에는 옥내소화전함의 표시등과 분리하여야 한다.

​

[해설] 비상콘센트설비의 보호함 설치기준 : 비상콘센트의 보호함을 옥내소화전함 등과 접속하여 설치하는 경우에는 옥내

                                                                      소화전함의 표시등과 겸용할 수 있다.

​

11. 비상콘센트 풀박스 등의 두께는 최소 몇 [㎜] 이상의 철판을 사용하여야 하는가 ? ③

   ① 1.2 [㎜]                    ② 1.5 [㎜]                    ③ 1.6 [㎜]                          ④ 2.0 [㎜]

​

[해설] 비상콘센트의 규격 : 풀박스는 1.6 [㎜] 이상의 철판을 사용할 것

​

12. 비상콘센트 설비에 자가발전설비를 비상전원으로 설치할 경우 그 설치기준으로 적절하지 않은 것은 ? ②

   ① 비상콘센트설비를 유효하게 20분 이상 작동시킬 수 있는 용량으로 한다.

   ② 상용전원의 전력공급 중단 시 자동 또는 수동으로 비상전원으로 부터 전력을 공급받을 수 있도록 한다.

   ③ 비상전원의 설치장소는 다른 장소와 방화 구획한다.

   ④ 비상전원을 실내에 설치하는 경우에는 그 실내에 비상조명등을 설치한다.



[해설] 비상콘센트설비의 자가발전설비 설치기준 : 상용전원으로 부터 전력의 공급이 중단된 때에는 자동으로

                                                                                비상전원으로 부터 전력을 공급받을 수 있도록 할 것

​

13. 비상콘센트는 바닥으로 부터 몇 [m] 높이에 설치하여야 하는가 ? ③

   ① 0.8 [m] 이상 1.0 [m] 이하      ② 1 [m] 이상 1.5[m] 이하     ③ 0.8 [m] 이상 1.5 [m] 이하     ④ 1 [m] 이상 1.8 [m] 이하

​

[해설] 비상콘센트의 설치 높이 : 바닥으로 부터 0.8 [m] 이상 1.5 [m] 이하

​

14. 비상콘센트설비를 설치하여야 하는 특정소방대상물의 기준으로 옳은 것은 ? (단, 위험물 저장 및 처리시설 중 가스시설

      또는 지하구는 제외한다) ②

   ① 지하가 (터널은 제외) 로서 연면적 1,000[㎡] 이상인 것

   ② 층수가 11층 이상인 특정소방대상물의 경우에는 11층 이상의 층

   ③ 지하층의 층수가 3층 이상이고 지하층의 바닥면적의 합계가 1,500[㎡] 이상인 것은 지하층의 모든 층

   ④ 창고시설 중 물류터미널로서 해당 용도로 사용되는 부분의 바닥면적의 합계가 1,000 [㎡] 이상인 것

​

[해설] 비상콘센트 설비의 설치대상

   ㉠ 층수가 11층 이상인 특정소방대상물의 경우에는 11층 이상의 층

   ㉡ 지하 3층 이상이고 지하층 바닥면적의 합계가 1,000[㎡] 이상인 경우에는 지하층의 모든 층

   ㉢ 터널은 500 [m] 이상

​

15. 비상콘센트 설비에 설치하는 비상전원의 종류로 알맞은 것은 ? ②

   ① 축전지설비 또는 비상전원수전설비                      ② 비상전원수전설비 또는 자가발전설비

   ③ 자가발전설비 또는 축전지설비                             ④ #축전지설비 또는 #동력제어설비

​

[해설] 비상콘센트의 비상전원 : 자가발전설비, 비상전원수전설비, 전기저장장치

​

16. 비상콘센트설비의 전원부와 외함 사이의 절연저항은 얼마 이상이어야 하는가 ?  (단, 직류 500[V] 절연저항계로 측정

      하는 경우이다) ④

      ① 10 [Ω]                         ② 20 [Ω]               ③ 10 [MΩ]                       ④ 20 [MΩ]

​

[해설] 절연저항 시험 :  비상콘센트 #절연저항 - 직류 500[V] 절연저항계로 측정하여 20 [MΩ] 이상

​

17. 비상콘센트설비의 전원회로 설치기준으로 옳지 않은 것은 ? ①

   ① 하나의 전용회로에 설치하는 비상콘센트는 10개 이상으로 할 것

   ② 전원회로는 각 층에 있어서 2 이상이 되도록 할 것

   ③ 콘센트 마다 배선용 차단기를 설치하여야 하며 충전부는 노출되지 아니하도록 할 것

   ④ 비상콘센트용의 풀박스 등은 두께 1.6 [㎜] 이상의 방청도장을 한 철판으로 할 것

​

[해설] 비상콘센트 전원회로의 설치기준 : 하나의 전용회로에 설치하는 비상콘센트는 10개 이하로 할 것

​

18. 비상콘센트설비에서 고압수전인 경우 상용전원회로의 배선은 어디에서 분기하여 설치하여야 하는가 ? ③

   ① 인입개폐기의 직전에서 분기하여 전용배선으로 할 것

   ② 인입개폐기의 직후에서 분기하여 전용배선으로 할 것

   ③ 전력용 변압기 2차측의 주차단기 1차측에서 분기하여 전용배선으로 할 것

   ④ 전력용 #변압기 1차측의 주차단기 2차측에서 분기하여 전용배선으로 할 것

​

[해설] 비상콘센트설비의 사용전원회로의 배선

   ㉠ 저압수전 : 인입 #개폐기의 직후에서 분기

   ㉡ 특고압수전 또는 고압수전 : 전력용변압기 2차측의 주차단기 1차측 또는 2차측에서 분기

​

19. 비상콘센트에 비상전원을 실내에 설치할 경우 그 실내에 무엇을 설치하는가 ? ④

   ① #유도등              ② 휴대용 비상조명등                     ③ 실내조명등                   ④ 비상조명등

​

[해설] 비상콘센트설비의 자가발전설비 설치기준 : 비상전원을 실내에 설치할 때에는 그 실내에 비상조명등을 설치할 것
