1. 비상방송설비

  ▣ 자동화재탐지설비 또는 소화설비에 의해서 감지된 화재를 신속하게 해당 특정소방대상물에 있는 사람에게 화재를

       알려 피난을 용이하게 하기 위한 설비

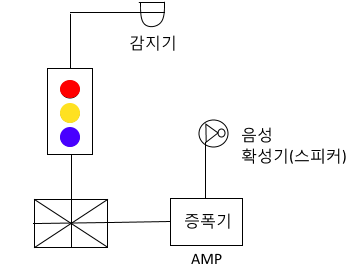

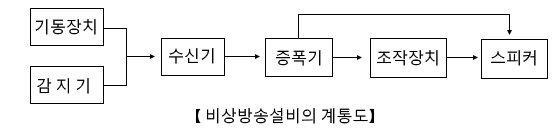

2. 비상방송설비의 구성요소

   ① #확성기 ( #스피커 )    ② #음량조정기   #증폭기    ④ 조작부    ⑤ 기동장치



3. 비상방송설비의 설치대상  (화재예방, 소방시설 설치유지 및 안전관리에 관한 법률 [별표5])

설 치 대 상
설치조건
⊙ 연면적 3,500[㎡] 이상 건축물
⊙ 지하층을 제외한 층수가 11층 이상
⊙ 지하층의 층수가 3개층 이상
전부해당

  ▣ 음량조정기

    ⊙ 가변저항을 이용하여 전류를 변화시켜 음량을 크게하거나 작게 조절할 수 있는 장치

  ▣ 증폭기

    ⊙ 전압, 전류의 진폭을 늘려 감도를 좋게하고 미약한 음성전류를 커다란 음성전류로 변화시켜 소리를 크게하는 장치

4. 경보방식 ★★★♣

 가. 일제경보방식

     ▣ 화재로 인한 경보발령시 전 층에 경보를 발하는 방식



나. 우선 경보방식

    ▣ 층수가 5층 이상이고 연면적 3,000[㎡]를 초과하는 특정 소방대상물에 적용 (두 조건 모두 만족할 것)



   ① 29층 이하

발화층
경보층
2층 이상
#발화층 + #직상층
1층
발화층 + 직상층 + #지하층
지하층
발화층 + 직상층 + 기타 지하층



   ② 30층 이상

발화층
경보층
2층 이상
발화층 + 직상 4개층
1층
발화층 + 직상4개층 + 지하층
지하층
발화층 + 직상4개층 + 기타 지하층



5. #비상방송설비 의 설치기준 (NFSC 202 제4조) ★★★♣

   ① #확성기의 음성입력은 3[W], 실내에 설치하는 것에 있어서는 1[W] 이상일 것 ♣

   ② 확성기는 각 층마다 설치하되, 그 층의 각 부분으로 부터 하나의 확성기까지의 수평거리가 25 [m] 이하가 되도록

        하고, 해당 층의 각 부분에 유효하게 경보를 발할 수 있도록 설치할 것 ♣

   ③ 음량조정기를 설치하는 경우 음량조정기의 배선은 3선식으로 할 것 ♣

   ④ #조작부 의 조작스위치는 바닥으로 부터 0.8 [m] 이상 1.5 [m] 이하의 높이에 설치할 것 ♣

   ⑤ 조작부는 기동장치의 작동과 연동하여 해당 기동장치가 작동한 층 또는 구역을 표시할 수 있는 것으로 할 것 ♣

       ※ 확성기 : 3 [W] 이상 (실내 1 [W] 이상)

   ⑥ 증폭기 및 조작부는 수위실 등 상시 사람이 근무하는 장소로서 점검이 편리하고 방화상 유효한 곳에 설치할 것

   ⑦ 층수가 5층 이상으로서 연면적이 3,000[㎡]를 초과하는 특정소방대상물은 다음에 따라 경보를 발할 수 있을 것

      ㉠ 2층 이상에서 발화한 때 : 발화층 및 그 직상층에 경보를 발할 것

      ㉡ 1층에서 발화한 때 : 발화층 · 그 직상층에 경보를 발한 것

      ㉢ 지하층에서 발화한 때 : 발화층 · 그 직상층 및 기타의 지하층에 경보를 발할 것

        ※ 층수가 30층 이상의 특정소방대상물

      ㉣ 2층 이상에서 발화한 때 : 발화층 및 그 직상 4개층에 경보를 발할 것

      ㉤ 1층에서 발화한 때 : 발화층, 그 직상 4개층 및 지하층에 경보를 발할 것

      ㉥ 지하층에서 발화한 때 : 발화층, 그 직상 4개층 및 기타의 지하층에 경보를 발할 것

   ⑧ 다른 방송설비와 공용하는 것에 있어서는 화재시 비상경보외의 방송을 차단할 수 있는 구조로 할 것 ♣

   ⑨ 다른 전기회로에 따라 유도장해가 생기지 아니하도록 할 것 ♣

   ⑩ 하나의 특정 소방대상물에 2 이상의 조작부가 설치되어 있는 때에는 각각의 조작부가 있는 장소 상호간에 동시

       통화가 가능한 설비를 설치하고, 어느 조작부에서도 해당 특정소방대상물의 전 구역에 방송할 수 있도록 할 것

   ⑪ 기동장치에 따른 화재신고를 수신한 후 필요한 음량으로 화재발생 상황 및 피난에 유효방송이 자동으로 개시될

        때까지의 소요시간은 10초 이하로 할 것 ♣

   ⑫ 음향장치의 구조 및 성능기준

      ㉠ 정격전압의 80 [%] 전압에서 음향을 발할 수 있는 것으로 할 것

      ㉡ 자동화재 탐지설비의 작동과 연동하여 작동할 수 있는 것으로 할 것 (3선식 배선)

6. 전원의 설치기준 (NFSC 202 제6조) ★★♣

  ① 전원은 전기가 정상적으로 공급되는 축전지, 전기저장장치(외부 전기에너지를 저장해 두었다가 필요한 때 전기를

       공급하는 장치) 또는 교류전압의 옥내간선으로 하고 전원까지의 배선은 전용으로 할 것

       (비상방송설비, 비상콘센트 배선을 동일한 전선관내에 삽입 시공한다. ×)

   ② 개폐기는 "비상방송설비용"이라고 표시한 표지로 할 것 ♣

   ③ 비상방송설비에는 그 설비에 대한 감시상태를 60분간 지속한 후 유효하게 10분 이상, 층수가 30층 이상은 30분간

        경보할 수 있는 축전지 설비 (수신기에 내장하는 경우를 포함) 또는 전기저장장치 (외부 전기에너지를 저장해

        두었다가 필요한 때 전기를 공급하는 장치)를 설치할 것 ♣

7. 절연저항 시험 ★♣  (1경계구역이란 문구가 주어짐)

절연저항계
구 분
절연저항
직류 250 [V] ♣
대지전압 150 [V] 이하 ♣
0.1 [MΩ] 이상 ♣
대지전압 150 [V] 초과
0.2 [MΩ] 이상

8. 배선

   ① 화재로 인하여 하나의 층의 확성기 또는 배선이 단락 또는 단선되어도 다른 층의 화재 통보에 지장이 없도록 할 것

   ② 전원회로의 배선은 옥내소화전설비의 화재안전기준에 따른 내화배선에 따르고, 그밖의 배선은 옥내소화전설비의

        화재안전기준 별표1에 따른 내화배선 또는 내열배선에 따라 설치할 것

   ③ 전원회로의 전로와 대지 사이 및 배선상호간의 절연저항은 전기사업법에 따른 기술기준이 정하는 바에 따르고, 부속

        회로의 전로와 대지 사이 및 배선 상호간의 절연저항은 1경계구역마다 직류 250[V]의 절연저항측정기를 사용하여

        측정한 절연저항이 0.1 [MΩ] 이상이 되도록 할 것

   ④ 비상방송설비의 배선은 다른 전선과 별도의 관 · 덕트 몰드 또는 풀박스 등에 설치할 것 (단, 60[V] 미만의 약전류회로

        에 사용하는 전선으로서 각각의 전압이 같을 때는 제외)

【 출제 예상 문제】

0-1. 다음중 비상방송설비의 음향장치 설치기준으로 알맞은 것은 ? ★★★ ④

    ① 정격전압의 70 [%] 전압에서 음향을 발할 수 있을 것

    ② 실내에 설치하는 확성기의 음성입력은 3[W] 이상일 것

    ③ 확성기는 2개층 마다 1개 이상 설치할 것

    ④ 자동화재 탐지설비의 작동과 연동하여 작동이 가능할 것

0-2. 비상방송설비의 화재안전기준으로 옳은 것은 ? ①

    ① 음량조정기의 배선을 3선식으로 설치

    ② 조작부의 스위치는 0.8[m] 이상 2.5[m] 이하의 높이에 설치

    ③ 확성기의 유효반지름은 50[m] 이하가 되도록 설치

    ④ 다른 방송설비와 공용 불가능

0-3. 비상방송설비의 확성기의 음성입력은 실내에 설치할 경우 얼마이상이어야 하는가 ?   ★★★★ ①

    ① 1 [W]            ② 3 [W]                ③ 10 [W]               ④ 30 [W]

0-4. 비상방송설비의 음량 조정기를 설치하는 경우 음량조정기의 배선방식은 ? ★★★ ③

    ① 5선식               ② 4선식               ③ 3선식                ④ 2선식

0-5. 비상방송설비에서 기동장치에 따른 화재신고를 수신한 후 필요한 음량으로 화재발생 상황 및 피난에 유효한 방송이

       자동으로 개시될 때까지의 소요시간은 몇 초 이하로 하여야 하는가 ? ★★★ ②

   ① 5초 이하             ② 10초 이하           ③ 20초 이하           ④ 30초 이하

0-6. 방송에 의한 비상경보설비중 확성기는 각 층 마다 설치하되 그 층의 각 부분 으로 부터 다른 확성기까지의 수평거리는

       몇 [m] 이하이어야 하는가 ? ★★★①

    ① 25                   ② 30                       ③ 35                      ④ 40

0-7. 층수가 5층 이상이고, 연면적이 3,000[㎡]를 초과하는 경우 특정소방대상물의 1층에서 화재가 발생한 때 비상방송

       설비에서 경보를 발하는 곳은 ? ★★★②

   ① 발화층               ② 발화층, 그 직상층 및 지하층        발화층 및 그 직상층              ④ 발화층 및 그 지하전층

0-8. 다음 (㉠), (㉡)에 들어갈 내용으로 알맞은 것은 ? ★★ ④

비상방송설비에는 그 설비에 대한 감시상태를 (㉠)간 지속한 후 유효하게 (㉡) 이상 경보할 수 있는 축전지설비(수신기에 내장
하는 경우를 포함한다) 또는 전기저장장치를 설치
하여야 한다.

    ① ㉠ 10분, ㉡ 30분            ② ㉠ 30분, ㉡ 10분             ③ ㉠ 10분, ㉡ 60분            ④ ㉠ 60분, ㉡ 10분

0-9. 비상방송설비의 배선에서 부속회로의 전로와 대지사이 및 배선상호간 절연저항은 1경계구역마다 직류 250 [V] 의

       절연저항측정기를 사용하여 측정한 절연저항이 몇  [MΩ] 이상이 되도록 하여야 하는가 ? ★★★ ①

   ① 0.1 [MΩ]                  ② 0.2 [MΩ]                        ③ 10 [MΩ]                         ④ 20 [MΩ]

0-10. 다음 비상방송설비의 설치 및 시공내용중 적법하지 않는 것은 ? ②

   ① 비상전원의 용량을 감시상태 60분 지속 및 유효하게 10분 이상 경보할 수 있는 축전지 설비를 설치하였다.

   ② 비상방송용 배선과 비상콘센트 배선을 동일한 전선관에 삽입 시공하였다.

   ③ 비상방송설비의 전원개폐기에 "비상방송설비용"이라고 표지하였다.

   ④ 비상방송의 전원회로를 내화배선으로 시공하였다.

1. 아파트형 공장의 지하주차장에 설치된 비상방송용스피커의 음량조정기 배선방식은? ③

     ① 단선식              ② 2선식                 ③ 3선식                   ④ 복합식

[해설] 비상방송설비의 설치기준 : 음량조정기는 3선식 배선일 것

2. 비상방송설비는 기동장치에 따른 화재신고를 수신한 후 필요한 음량으로 화재발생 상황 및 피난에 유효한 방송이

    자동으로 개시될 때까지의 소요시간은 몇 초 이하이여야 하는가 ? ②

     ① 5                      ② 10                    ③ 30                     ④ 60

[해설] 비상방송설비의 설치기준 : 기동장치에 따른 화재신고를 수신한 후 필요한 음량으로 화재발생 상황 및 피난에

         유효한 방송이 자동으로 개시될 때까지의 소요시간은 10초 이하로 할 것

3. 비상방송설비의 특징에 대한 설명으로 틀린 것은 ? ②

   ① 다른 방송 설비와 공용하는 경우에는 화재시 비상경보 외의 방송을 차단할 수 있는 구조로 하여야 한다.

   ② 비상방송설비의 축전지는 감시상태를 10분간 지속한 후 유효하게 60분 이상 경보할 수 있어야 한다.

   ③ 확성기의 음성입력은 실외에 설치한 경우 3 [W] 이상이어야 한다.

   ④ 음량 조정기의 배선은 3선식으로 한다.

[해설] 비상방송설비 : 비상방송설비의 축전지는 감시상태를 60분간 지속한 후 유효하게 10분 이상 경보할 수 있어야 한다.

4. 비상방송설비에 사용하는 확성기는 각 층 마다 설치하되 그 층의 각 부분으로 부터 하나의 확성기 까지 수평거리가

    몇 [m] 이하가 되도록 설치하는가 ? ②

     ① 15                      ② 25                   ③ 30                           ④ 45

[해설] 비상방송설비의 설치기준 : 확성기는 각 층마다 설치하되, 각 부분으로 부터의 수평거리는 25[m] 이하일 것

5. 비상방송설비의 음향장치를 실외에 설치하는 경우 확성기의 음성입력은 최소 몇 [W] 이상이어야 하는가 ? ②

   ① 1                   ② 3                      ③ 10                           ④ 30

[해설] 비상방송설비 설치기준 : 확성기의 음성입력은 실외 3[W] (실내 1[W]) 이상일 것

6. 비상방송설비의 음향장치의 설치기준 중 다음 ( )안에 알맞은 것으로 연결된 것은 ? ①

층수가 5층 이상으로서 연면적이 3,000[㎡]를 초과하는 특정소방대상물의 ( ㉠ ) 이상의 층에서 발화한 때에는 발화층 및 그 직상층에, ( ㉡ ) 에서 발화한 때에는 발화층 · 그 직상층 및 지하층에, ( ㉢ ) 에서 발화한 때에는 발화층 · 그 직상층 및 기타의 지하층에 경보를 발할 것

   ① ㉠ 2층, ㉡ 1층, ㉢ 지하층                          ② ㉠ 1층, ㉡ 2층, ㉢ 지하층

   ③ ㉠ 2층, ㉡ 1지하층, ㉢ 1층                        ④ ㉠ 2층, ㉡ 1층 ㉢ 모든층

[해설] #우선경보방식 : 층수가 5층 이상으로서 연면적이 3,000[㎡]를 초과하는 특정소방대상물은 다음에 따라 경보를

                                     발할 수 있도록 할 것

   ㉠ 2층 이상의 층에서 발화한 때 - 발화층 및 그 직상층에 경보를 발할 것

   ㉡ 1층에서 발화한 때 - 발화층 · 그 직상층 및 지하층에 경보를 발할 것

   ㉢ 지하층에서 발화한 때 - 발화층, 그 직상층 및 기타의 지하층에 경보를 발할 것

7. 비상방송설비를 설치하여야 하는 특정소방대상물의 기준 중 틀린 것은 ? (단, 위험물 저장 및 처리시설 중 가스시설,

     사람이 거주하지 않는 동물 및 식물 관련시설, 지하가 중 터널, 축사 및 지하구는 제외한다) ④

   ① 연면적 3,500 [㎡] 이상인 것                        ② 지하층을 제외한 층수가 11층 이상인 것

   ③ 지하층의 층수가 3층 이상인 것                   ④ 50명 이상의 근로자가 작업하는 옥내작업장

[해설] 비상방송설비 설치대상

   ㉠ 연면적 3,500[㎡] 이상 건축물    ㉡ 지하층을 제외한 층수가 11층 이상      ㉢ 지하층의 층수가 3층 이상

8. 비상방송설비의 배선의 설치기준 중 부속회로의 전로와 대지 사이 및 배선상호간의 절연저항은 1 경계구역마다

    직류 250 [V]의 절연저항측정기를 사용하여 측정한 절연저항이 몇 [MΩ] 이상이 되도록 해야 하는가 ? ①

   ① 0.1                  ② 0.2                       ③ 10                                ④ 20

[해설] 비상방송설비의 배선 : 부속회로의 전로와 대지 사이 및 배선상호간의 절연저항은 1경계구역마다 직류 250 [V]의

           절연저항측정기를 사용하여 측정한 절연저항이 0.1 [MΩ] 이상이 되도록 할 것

9. 비상방송설비의 구성요소 중 전압전류의 진폭을 늘려 감도를 좋게 하고 미약한 음성전류를 커다란 음성전류로 변화시켜

     소리를 크게하는 장치는 ? ③

   ① 확성기                      ② 음량조절기                          ③ 증폭기                           ④ 변조기

[해설] 증폭기 : 전압 · 전류의 진폭을 늘려 감도를 좋게 하고 미약한 음성전류를 커다란 음성전류로 변화시켜 소리를 크게

                         하는 장치

10. 다음 중 비상방송설비의 상용전원 설치 기준으로 적합한 것은 ? ①

   ① 전원은 전기가 정상적으로 공급되는 축전지, 전기저장장치 또는 교류전압의 옥내간선으로 하고 전원까지의 배선은

        전용으로 한다.

   ② 전원은 전기가 정상적으로 공급되는 축전지로서 전원까지의 배선은 겸용으로 한다.

   ③ 전원은 전기가 정상적으로 공급되는 교류전압의 옥내간선으로서 전원까지의 배선은 겸용으로 한다.

   ④ 개폐기에는 "비상용"이라고 표시한 표지를 한다.

[해설] 비상방송설비의 상용전원

   ㉠ 전원은 전기가 정상적으로 공급되는 축전지, 전기저장장치 또는 교류전압의 옥내간선으로 하고, 전원까지의 배선은

        전용으로 할 것

   ㉡ #개폐기 에는 "비상방송설비용"이라는 표지를 할 것

11. 비상방송설비에서 가변저항을 이용하여 전류를 변화시켜 음량을 크게 하거나 작게 조절할 수 있는 장치는 ? ②

   ① #확성기           ② #음량조절기               ③ #증폭기                 ④ #혼합기

[해설] 음량조절기 : 가변저항을 이용하여 전류를 변화시켜 음량을 크게 하거나 작게 조절할 수 있는 장치
