▣ 가스계 소화설비는 소손의 피해가 큰 소방대상물 중에서 물로서 소화할 수 없는 시설 즉, 전기실, 전산실, 발전기실,

     통신실 등에 사용하며 이산화탄소(CO2), 할론 등의 소화약제를 사용한다.

​

1. 도시기호

2. 가스계 (CO2 및 할론) 소화설비의 배선 가닥수

 가. 가스계 소화 설비 구성도

  ▣ 동작설명

   ※ 가스계 소화설비는 소화기구 저장실(실린더실)과 방호구역이 구분되어 있다.

      이 설비도 준비작동식 소화설비와 마찬가지로 교차회로방식으로 감지기를 구성한다.

  ⊙ 화재가 발생하여 감지기 A가 작동하면 화재 감지신호가 수동조작함(RM)을

       거쳐 수신반(제어반)에 전달된다. 제어반에서는 사이렌을 통해 경보를 발령한다.

  ⊙ 연속하여 감지기 B가 작동하면 화재 감지신호가 수동조작함(RM)을 통해 제어반에 전달되면 제어반은 솔레노이드

       밸브(SOL)을 작동시킨다.

   ※ 이 때 제어반에는 타이머가 작동하여 약 20 ~30초 가량 작동을 지연시킨다.

       소화가스가 분출되기 전 사람들이 피난할 수 있는 시간을 주기 위함이다.

   ⊙ SOL은 작은 가스계 소화용구를 터뜨려 주 소화기구를 작동하게 한다.

   ⊙ 주 소화기구가 작동하게 되면 감지된 구역을 선택밸브가 열리게 되고 소화가스가 분출되는데 이 때 압력스위치(PS)가

        이를 확인하고 수신기계 신호를 전달한다.

   ⊙ 수신기는 방호구역의 방출표시등이 점등되고 소화를 시작한다.

    ※ 소화용기가 5통이 있다고 가정하면 우선 소화개시는 2개 통에서 시작하고 화재가 확산되면 5개 통에서 소화를 하게

        된다.

    ※ 가스계 소화용기에서 배관까지의 관은 동관을 사용한다.

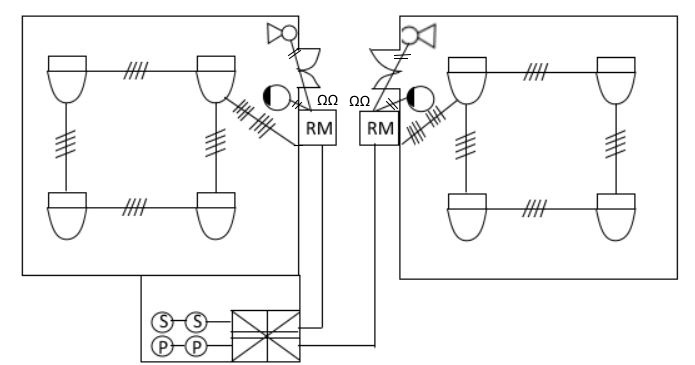

 ▣ 이를 평면도로 나타내면 다음과 같다.

※ 평면도에서는 소화용기는 나타내지 않는다.

   ⊙ 2개의 경계구역으로 나뉘어 있고 감지기는 교차회로방식으로 설치한다.

   ⊙ 수신반(제어반)을 별도의 공간에 위치한다. (방호구역과 구분된다.)

   ⊙ 수동조작함(RM)은 방호구역 밖 즉, 외부에 설치한다.

   ⊙ 수동조작함에 사이렌, 방출표시등, 감지기가 연결되고 수동조작함이 제어반에 연결된다.

 ※ 전산실과 같이 케이블이 많은 장소에는 화재가 발생하면 연기가 많이 발생하므로 적응성이 있는 감지기는

     연기감지기이다.

​

▣ 수동조작함(RM)과 제어반과의 배선

  ⊙ 가스계소화설비에서는 반드시 기동스위치라고 해야 한다. 준비작동식에서는 기동으로 해도 되나 가스계 소화설비에

       서는 수동 기동의 의미가 있으므로 기동스위치라고 해야 한다.

  ⊙ 방출지연스위치 : 소화약제의 방출을 지연 시키기 위한 스위치

  ⊙ 수동조작함(RM)이 증가하면 즉, 방호구역이 증가하면 5가닥 (기동스위치1, 가스방출 확인 1, 감지기 A 1, B1, 사이렌)

       씩 전선가닥수가 증가한다.

       8 → 13 → 18 → 23 → 28 ....

  ⊙ 가스계 소화설비는 경계구역 개념이 없고 방호구역으로 설정하는데 방호구역은 면적 최소 기준이 없다. 또한 가스계

       소화설비는 우선 경보 방식이 적용되지 않기 때문에 각 방호구역 마다 사이렌 (지하층)을 별도로 설치해야 한다.

​

[계통도]

  [준비작동식 스프링클러설비와 가스계 소화설비의 비교]

  [주의사항]

  ⊙ 방출표시등이 추가 되어도 수동조작함과 제어반 사이의 전선의 가닥수는 변함없이 8가닥이 된다.

  ※ 가스계 소화설비 중 이산화탄소(CO2) 소화설비는 사람에게 위험할 수 있으므로 배관 중간에 수동으로 잠글 수 있는 수

      동잠금밸브가 설치되는 경우가 있다.

      도면에 수동잠금밸브가 표시되어 있으면 수동잠금밸브 2가닥(공통1, 수동잠금밸브 1)을 추가하면 된다.

​

[부수신반의 배선]

  ▣ 부수신반은 방재실이나 관리실에 설치되어 화재 관련 신호를 받기만 하고 작동신호을 보내는 장치는 없다.

  ※ 방호구역이 증가하면 3가닥씩 (감지기 A, B, 방출표시등) 배선이 증가한다.

​

▣ 배선내역

 ※ 1. 문제의 조건에서 감지기 공통선을 별도로 사용하라고 하였을 경우 감지기 공통선 1가닥을 추가할 것

     2. 기타 : 문제의 조건에 따라 증감 가능

​

  ▣ 감시제어반 (수신반, 컨트롤 판넬) ↔ 방제센타 (표시반) (기본가닥수 : 6가닥)

[참고] 패키지 시스템 (Package System)

가. 수동조작함에 종단저항이 설치되어 있는 경우

나. 패키지(Package)에 종단저항이 설치되어 있는 경우

  ※ 간선 8가닥 중 감지기 A · B 2가닥을 제외한 6가닥이 된다.

  ※ 패키지식은 해당 방호구역내만을 소화하도록 설계되어 있다.

   ⊙ Package 속에 작은 소화용기가 내장되어 있어 해당 구역내 소화한다.

   ⊙ Package 속에 수신기가 내장되어 있다.

​

​

#패키지 #소화설비 #가스계 #이산화탄소 #할론 #배선 #프리액션밸브

#수동조작함 #수신반 #감지기 #기동스위치 #종단저항 #방호구역

#방출표시등 #모터사이렌 #검출부 #연기감지기 #후강전선관

2. 그림과 같은 자동화재탐지설비의 평면도에서 ① ~ ⑧의 전선가닥수를 주어진 표의 빈칸에 쓰시오.

  [풀이] 전선의 접속도를 그려보면 다음과 같다.

  답안작성

3. 다음 조건과 도면을 참조하여 각 물음에 답하시오.

  [조건]

   ⊙ 주요 구조부는 #내화구조 이다.

   ⊙ 층고는 3.5 [m] 이다

   ⊙ 사용되는 감지기의 종별은 모두 1종으로 한다.

   ⊙ 계단의 감지기는 다른 층에 설치된 것으로 한다.

   ⊙ 화장실에는 감지기를 설치하지 않는다.

가. 경계구역 면적[㎡]을 산정하고 그 면적에 최소 경계구역수를 쓰시오.

   ▣ 수평적 경계구역 : (40 × 15) - (3 × 2) = 594 [㎡]

         ∴ 594 ÷ 600 = 0.99 ≒ 1경계구역

         ※ 수직적 경계구역은 수평적 경계구역에서 제외

  나. 위 도면에서 설비상 잘못된 곳을 6가지 지적하고 바르게 설명하시오.

     ① 사무실 B에 차동식 스포트형 감지기가 1개 설치되어 있다. ⇒ 2개 설치

          ※ 13 × 7 = 91 [㎡] ∴ 91 ÷ 90 =1.01 ≒ 2개

    ② 사물실 C에 차동식 스포트형 감지기가 2개 설치되어 있다. ⇒ 4개 설치

         ※ 23 × 13 - 4 × 9 = 263 [㎡] ∴ 263 ÷ 90 = 3.26 ≒ 4 개

   [차동식 스포트형 감지기 설치

​   ③ 복도에 연기감지기가 1개 설치되어 있다. ⇒ 2개 설치

       ▣ 면적 : 2 × 31 = 61 [㎡] ∴ 61 ÷ 150 = 0.4 ≒ 1개

       ▣ 거리기준 : 31 ÷ 30 = 1.03 ≒ 2개

           ∴ 연기감지기 설치개수 : 2개

​

    ※ 연기감지기 설치 기준

     ㉠ 연기감지기의 부착높이별 바닥면적 기준

                                                                                                                                                                     [단위 : ㎡]

  가. ① ~ ⑦ 에 해당하는 곳의 배선 가닥수는 몇 가닥인가 ?

     ① 4가닥       ② 2가닥          ③ 2가닥          ④ 2가닥          ⑤ 2가닥        ⑥ 2가닥          ⑦ 4가닥

  나. ⑧ 에 사용되는 종단저항수는 몇 개인가 ? 1개

  다. HFIX 전선의 명칭을 쓰시오. 450 / 750 [V] 저독성 난연 폴리올레핀 절연 전선

​

5. 다음은 #자동화재탐지설비 의 계통도이다. 조건을 보고 각 물음에 답하시오.

  [조건]

   ⊙ 설비의 설계는 경제성을 고려하여 선정한다.

   ⊙ 건물의 연면적은 5,500[㎡] 이다.

   ⊙ 공통선은 상층에서 부터 기준으로 시작하여 회로를 선정한다.

   ⊙ 경종과 표시등의 공통선은 회로 공통선과 별도로 하되 최소의 전선수로 한다.

  가. 계통도상의 ⓐ ~ ⓕ의 전선가닥수는 최소 몇 가닥이 필요한가 ?

     [풀이] 우선 경보방식 : 5층이상 3천[㎡] ⇒ 11층 이상 (공통주택 16층) 변경되었지만

               예전 규정을 적용하여 우선 #경보 방식 배선방식으로 문제를 풀도록 하겠음

   ⓕ 7회선 : 공 1, 공 1, 표 1, 발 1, 경 1, 회 2 = 1+1+1+1+1+2 = 7회선

         회선수 : 실내 감지기 1회선, 계단 감지기 1회선 합계 2회선

   ⓔ 9회선 : 공 1, 공 1, 표 1, 발 1, 경 2, 회 3 = 1+1+1+1+2+3 = 9회선

   ⓓ 11회선 : 공 1, 공 1, 표 1, 발 1, 경 3, 회 4 = 1+1+1+1+3+4 = 11회선

   ⓒ 14회선 : 공 1, 공 1, 표 1, 발 1, 경 4, 회 6 = 1+1+1+1+4+6 = 14회선

   ⓑ 16회선 : 공 1, 공 1, 표 1, 발 1, 경 5, 회 7 = 1+1+1+1+5+7 = 16회선

   ⓐ 19회선 : 공 2, 공 1, 표 1, 발 1, 경 6, 회 8 = 2+1+1+1+6+8 = 19회선

 나. 계통도상의 발신기 세트 내장되어 있는 주요 부분 3가지를 쓰시오.

   ① 경종        ② 위치표시등            ③ 발신기

 다. 그림기호 ① 은 어떤 감지기의 그림인가 ? 차동식 스포트형 감지기

 라. 그림기호 ② 는 연기감지기이다. 이 감지기를 "매입형"으로 공사할 때의 그림기호를 그리시오.

마. 그림기호 ③은 정온식 스포트형이다. "방수"인 것을 표시한 때의 그림기호를 그리시오.

6. 다음 그림은 자동화재탐지설비의 평면을 나타낸 도면이다. 이 도면을 보고 각 물음에 답하시오. (단, 각 실은 이중천장이

    없는 구조이며, 전선관은 16 [㎜] 후강 스틸 전선관을 사용하여 콘크리트 내 매입 시공한다)

나. 인건비

[표 1] 전선관 배관

[표2] 박스(Box) 신설

[표 3] 자동화재경보장치 설치

[표 4] 옥내 배선

                                                                                                                                                    [m당, 직종 : 내선전공]

[답안작성]

가. 내선전공의 노임요율 및 공량

나. #인건비

​

1. 도시기호 (심벌)

  ※ 평면도 : 일반적인 설계도, 각 층을 대상으로 작성하며 아파트 처럼 2~15까지

                    동일한 경우 2~15층을 한장의 평면도로 작성

      계통도 : 모든 층의 기기를 연결하여 표시하는 것

​

  ▣ 송배전식 배선 : 수신기에서 회로도통시험을 용이하게 하기 위하여 배선의 도중에서 분기하지 않는 방식

​

【 참고 】 자동화재탐지설비 도면 문제에서 필요한 중요사항

 1.차동식 스포트형, 보상식 스포트형, 정온식 스포형 감지기의 부착 높이에 따른

                                                                                                                                               바닥면적 기준 [단위 : ㎡]

  ※ 표 암기법

​

2. 연기감지기의 설치장소 (NFTC 203. 2.4.2)

   ① 계단, 경사로 및 에스컬레이터 경사로 (15 [m] 미만인 것을 제외)

   ② 복도 (30 [m] 미만인 것을 제외)

   ③ 엘리베이터 승강로 (권상기실이 있는 경우에는 권상기실), 린넨슈트, 파이프 피트 및 덕트, 기타 이와 유사한 장소

   ④ 천장 또는 반자의 높이가 15 [m] 이상 20 [m] 미만인 장소

   ⑤ 다음의 어느 하나에 해당하는 특정소방대상물의 취침 · 숙박 · 입원 등 이와유사한 용도로 사용되는 거실

   ⊙ 공동주택, #오피스텔 , 숙박시설, #노유자 시설, 수련시설

   ⊙ 교육연구시설 중 합숙소

   ⊙ #의료시설 , 근린생활시설 중 입원실이 있는 의원, 조산원

   ⊙ #교정 및 군사시설

   ⊙ #근린생활시설 중 #고시원

​

3. 연기감지기의 설치기준

   ① 연기감지기의 부착높이별 바닥면적 기준

                                                                                                                                                                     [단위 : ㎡]

   ※ #자동화재 탐지설비     : #경계구역         600 [㎡], 50 [m]

       #스프링클러설비          : 방호구역          3,000[㎡]

       #가스계통소화설비       : #방호구역            X
