자동화재탐지설비 - 견적

1. 견 적

가. 부싱 및 로크너트

  ① 부싱 : 전선의 절연피복을 보호하기 위하여 금속판 끝에 취부하여 사용하는 것으로서 전선관과 박스(Box) 또는 함의

                 접속 개소마다 사용한다.

  ② 로크너트 : 박스(Box)와 금속관을 고정할 때 사용하는 것으로서 박스 구멍당 2개를 사용한다. 즉, 전선관과 박스 (Box)

                        또는 함의 접속 개소마다 2개를 사용한다.

                        ( 부싱개수 = 풀박스 (Pull box) × 2배 )

나. 박스 (Box)

  ① 4각 박스

    ⊙ 4방출 이상 (문제의 조건에 따라서 산출)

    ⊙ 한쪽 면이 2방출 이상

    ⊙ 발신기 세트 · 수신기 · 부수신기 · 제어반 · 수퍼비죠리판넬(SVP) · 수동조작함(RM)

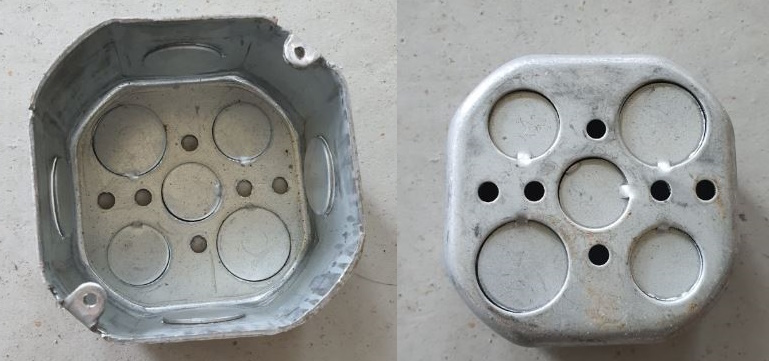

  ② 8각 박스

    ⊙ 4각 박스 사용처 이외의 곳

    ⊙ 감지기 · 유도등 · 사이렌 · 방출표시등 · 습식밸브 · 건식밸브 · 준비작동식 밸브 · 일제 살수식밸브 등



[4각 박스]



[8각 박스]



   ⊙ 4각 박스는 옆으로 구멍이 면마다 2개가 있다.

   ⊙ 8각 박스는 옆으로 구멍이 면마다 1개가 있다.

​

다. 박스와 감지기 설치

  ▣ 감지기는 박스에 연결하여 설치하게 되고 통상 박스하나에 감지기 하나를 설치한다.

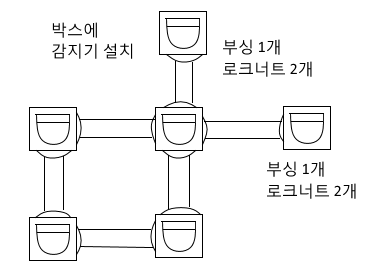

▣ 위 그림과 같이 박스 하나에 감지기가 하나 설치가 되고 박스의 구멍에는 구멍마다 부싱 1개와 #로크너트 2개로

       연결하게 된다.

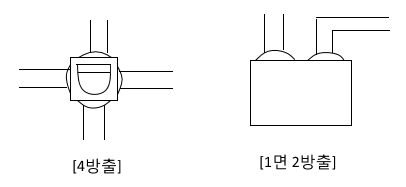

  ▣ 8각 박스는 옆으로 구멍이 하나씩 있어 4방출을 할 수 있다.

  ▣ 4각 박스는 옆으로 면당 구멍이 2개 있어 면당 2방출을 할 수 있다.

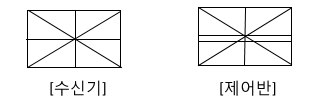

[수신기와 제어반]



  ▣ 수신기 : #자동화재탐지설비 에 설치하는 장치

  ▣ #제어반 : #소화설비 등에 설치되는 장치

    ※ 어떤 소방대상물에 자동화재탐지설비만 있으면 수신기라고 하고 어떤 소방대상물에 자동화재탐지설비와 옥내

        소화전, 스프링클러설비 등 소화설비가 있으면 이 경우 수신기를 복합수신기 세트 즉 제어반이라고 한다.

​

▣ 박스의 사용처

박스의 종류	사 용 처
4각 박스	① 4방출 이상 (문제의 조건에 따라서 산출) ② 한쪽면이 2방출 이상 ③ 사용처 : 발신기세트, 수신기, 부수신기, 제어반, 슈퍼비죠판넬 수동조작함   ⊙ 전선관 매입시공, 함에 대한 언급이 없는 경우 : 산출 (O) ​     (발신기 함 세트를 설치하지 않으므로 노출형 함을 4각 박스로 대체함으로 4각 박스가 필요하다) ⊙ 전선관 매입시공, 함 매입시공 시 : 산출 (X) ​ ​ (발신기세트 자체 내입형 내함을 사용하므로 4각 박스 불필요함)
8각 박스	① 4각 박스 사용처 이외의 곳 ② #감지기 , #유도등 , #사이렌 , 방출표시등, 습식밸브, 건식밸브, 준비작동식 밸브, 일제개방밸브 등

▣ 풀 박스 (Pull Box) : 전선관의 배선이 긴 곳 또는 굴곡개소가 많은 부분에 설치하여 시공을 용이하게 하기 위한 박스

​

라. 품셈표

   ① 공량계 = 수량 × 내선전공 공량

   ② #노임단가 = 문제의 단서에 주어짐

   ③ #노무비 = 공량계 × 노임단가



[공구손료, 잡재료비]

  ① 공구손료 : 일반공구 및 시험용 계측기구류의 손료로서 공사중 상시 일반적으로 사용하는 것을 말하며, 직접노무비

                        (노임할증, 제수당, 상여금 및 퇴직급여충당금 등은 제외)의 3[%]까지 계상한다.

  ② 잡재료비 : 잡재료비는 설계내역에 표시하여 계상하되 주재료비의 2~5 [%]까지 계상한다.

  ※ #내선전공 #공량 반영률

    ⊙ 감지기 : 0.1 ⇒ 감지기 100개면 100개 × 0.1 = 10 [인]

    ⊙ P형 수신기 : (기본) 개당 6 [인], 회선당 할증 0.3 [인]

       ◈ 실제 #회선수 : 7회로 (발신기 7개)

       ◈ #수신기 (10회로 : 수신기는 5회 단위 사용함으로)

          ∴ 수신기 전공 : 6 + (7 × 0.3) = 8.1 [인]

​

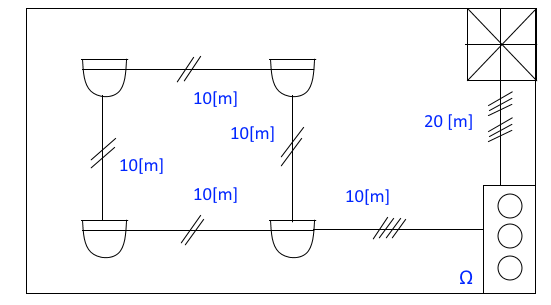

【 예제 】 아래 그림과 같이 시공할 때 필요한 전선관과 전선의 견적을 산출하시오.

              단, 감지기 전선관은 16C를 사용하고 기타 전선관은 22C를 사용한다.



    ⊙ #전선관 16 C : 10 [m] × 5 곳 = 50 [m]

    ⊙ 전선관 22 C : 20 [m] × 1곳 = 20 [m]

  ◈ #전선 1.5 [㎟] : 10 [m] × 2가닥 × 4개소 = 80 [m]

      10 [m] × 4가닥 × 1개소 = 40 [m]

        ∴ 소계 120 [m] × 1.1 = 132 [m]

      ※ 전선을 연결하려면 약 10%의 #여유분 을 둔다.

 ◈ 2.5[㎟] : 20 [m] × 6가닥 = 120 × 1.1 = 132 [m]
