1. 다음 각 물음에 답하시오.
가. 공기관식 차동식 분포형 감지기의 공기관의 재질은 무엇인가 ? 동관 (중공동관)
나. 아래 그림과 같이 차동식 스포트형 감지기 A, B, C, D가 있다. 배선을 전부 보내기 배선으로 할 경우 박스와
감지기 "C" 사이의 배선 가닥수는 몇 본인가 ? 4가닥
2. 그림과 같은 자동화재탐지설비의 평면도에서 ① ~ ⑧의 전선가닥수를 주어진 표의 빈칸에 쓰시오.
[풀이] 전선의 접속도를 그려보면 다음과 같다.
답안작성
|
기호
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
|
가닥수
|
7
|
4
|
6
|
4
|
2
|
2
|
2
|
4
|
3. 다음 조건과 도면을 참조하여 각 물음에 답하시오.
[조건]
⊙ 주요 구조부는 #내화구조 이다.
⊙ 층고는 3.5 [m] 이다
⊙ 사용되는 감지기의 종별은 모두 1종으로 한다.
⊙ 계단의 감지기는 다른 층에 설치된 것으로 한다.
⊙ 화장실에는 감지기를 설치하지 않는다.
가. 경계구역 면적[㎡]을 산정하고 그 면적에 최소 경계구역수를 쓰시오.
▣ 수평적 경계구역 : (40 × 15) - (3 × 2) = 594 [㎡]
∴ 594 ÷ 600 = 0.99 ≒ 1경계구역
※ 수직적 경계구역은 수평적 경계구역에서 제외
나. 위 도면에서 설비상 잘못된 곳을 6가지 지적하고 바르게 설명하시오.
① 사무실 B에 차동식 스포트형 감지기가 1개 설치되어 있다. ⇒ 2개 설치
※ 13 × 7 = 91 [㎡] ∴ 91 ÷ 90 =1.01 ≒ 2개
② 사물실 C에 차동식 스포트형 감지기가 2개 설치되어 있다. ⇒ 4개 설치
※ 23 × 13 - 4 × 9 = 263 [㎡] ∴ 263 ÷ 90 = 3.26 ≒ 4 개
[차동식 스포트형 감지기 설치
|
|
차
|
보
|
정
|
|||||
|
1종
|
2종
|
1종
|
2종
|
특종
|
1종
|
2종
|
||
|
4 미만
|
내
|
9
|
7
|
9
|
7
|
6
|
3
|
2
|
|
기
|
1/2 +5
|
|
|
|
|
30
|
15
|
|
|
4 ~ 8
|
내
|
1/2
|
|
|
|
|
30
|
X
|
|
기
|
1/2 +5
|
|
|
|
|
15
|
X
|
|
③ 복도에 연기감지기가 1개 설치되어 있다. ⇒ 2개 설치
▣ 면적 : 2 × 31 = 61 [㎡] ∴ 61 ÷ 150 = 0.4 ≒ 1개
▣ 거리기준 : 31 ÷ 30 = 1.03 ≒ 2개
∴ 연기감지기 설치개수 : 2개
※ 연기감지기 설치 기준
㉠ 연기감지기의 부착높이별 바닥면적 기준
[단위 : ㎡]
|
부착 높이
|
감지기 종류
|
|
|
1종 및 2종
|
3종
|
|
|
4 [m] 미만
|
150
|
50 1/3
|
|
4[m] 이상 20 [m] 미만
|
75 1/2
|
설치불가
|
㉡ 감지기는 복도 및 통로에 있어서는 보행거리 30 [m] (3종에 있어서는 20[m])마다 계단 및 경사로에 있어서는
수직거리 15 [m] (3종에 있어서는 10[m])마다 1개 이상으로 할 것
㉢ 천장 또는 반자가 낮은 실내 또는 좁은 실내에 있어서는 출입구의 가까운 부분에 설치할 것
㉣ 천장 또는 #반자 부근에 배기구가 있는 경우에는 그 부근에 설치할 것
㉤ #감지기 는 벽 또는 보로 부터 0.6 [m] 이상 떨어진 곳에 설치할 것
④ 사무실 A의 말단 감지기의 배선수가 2가닥이다. ⇒ 4가닥으로 배선
※ 종단저항이 발신기 세트에 설치되어 있으므로 말단 감지기의 배선수는 4개이다.
따라서 2개 배선 모두 4배선으로 해야 한다.
⑤ 사무실 B의 배선수가 2가닥이다. ⇒ 4가닥이다.
※ 종단저항이 발신기 세트에 있으므로 전선 가닥수는 4가닥이다.
⑥ 사무실 C의 일부 배선수가 2가닥이다. ⇒ 4가닥이다.
※ 종단저항이 발신기 세트에 있으므로 전선 가닥수는 4가닥이다.
4. 주어진 조건과 도면을 이용하여 물음에 답하시오.
[조건]
본 도면은 1층 사무실이며, 내화구조로서 천장 높이는 3.6[m], 전선관은 후강전선관을 사용하며 #콘크리트 매입배관
으로 한다. 또한 자동화재탐지설비는 P형을 설치한다.
가. ① ~ ⑦ 에 해당하는 곳의 배선 가닥수는 몇 가닥인가 ?
① 4가닥 ② 2가닥 ③ 2가닥 ④ 2가닥 ⑤ 2가닥 ⑥ 2가닥 ⑦ 4가닥
나. ⑧ 에 사용되는 종단저항수는 몇 개인가 ? 1개
다. HFIX 전선의 명칭을 쓰시오. 450 / 750 [V] 저독성 난연 폴리올레핀 절연 전선

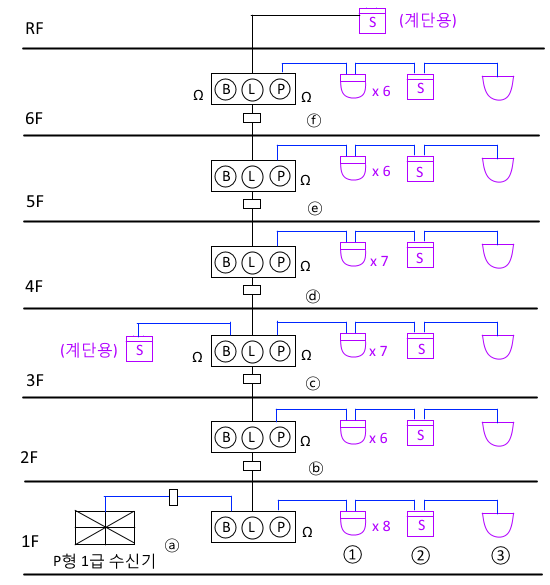

5. 다음은 #자동화재탐지설비 의 계통도이다. 조건을 보고 각 물음에 답하시오.
[조건]
⊙ 설비의 설계는 경제성을 고려하여 선정한다.
⊙ 건물의 연면적은 5,500[㎡] 이다.
⊙ 공통선은 상층에서 부터 기준으로 시작하여 회로를 선정한다.
⊙ 경종과 표시등의 공통선은 회로 공통선과 별도로 하되 최소의 전선수로 한다.
가. 계통도상의 ⓐ ~ ⓕ의 전선가닥수는 최소 몇 가닥이 필요한가 ?
[풀이] 우선 경보방식 : 5층이상 3천[㎡] ⇒ 11층 이상 (공통주택 16층) 변경되었지만
예전 규정을 적용하여 우선 #경보 방식 배선방식으로 문제를 풀도록 하겠음
ⓕ 7회선 : 공 1, 공 1, 표 1, 발 1, 경 1, 회 2 = 1+1+1+1+1+2 = 7회선
회선수 : 실내 감지기 1회선, 계단 감지기 1회선 합계 2회선
ⓔ 9회선 : 공 1, 공 1, 표 1, 발 1, 경 2, 회 3 = 1+1+1+1+2+3 = 9회선
ⓓ 11회선 : 공 1, 공 1, 표 1, 발 1, 경 3, 회 4 = 1+1+1+1+3+4 = 11회선
ⓒ 14회선 : 공 1, 공 1, 표 1, 발 1, 경 4, 회 6 = 1+1+1+1+4+6 = 14회선
ⓑ 16회선 : 공 1, 공 1, 표 1, 발 1, 경 5, 회 7 = 1+1+1+1+5+7 = 16회선
ⓐ 19회선 : 공 2, 공 1, 표 1, 발 1, 경 6, 회 8 = 2+1+1+1+6+8 = 19회선
나. 계통도상의 발신기 세트 내장되어 있는 주요 부분 3가지를 쓰시오.
① 경종 ② 위치표시등 ③ 발신기
다. 그림기호 ① 은 어떤 감지기의 그림인가 ? 차동식 스포트형 감지기
라. 그림기호 ② 는 연기감지기이다. 이 감지기를 "매입형"으로 공사할 때의 그림기호를 그리시오.
마. 그림기호 ③은 정온식 스포트형이다. "방수"인 것을 표시한 때의 그림기호를 그리시오.

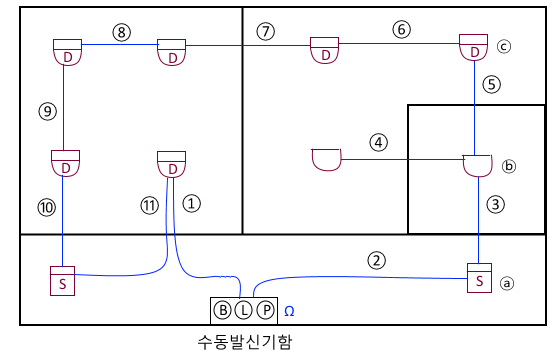

6. 다음 그림은 자동화재탐지설비의 평면을 나타낸 도면이다. 이 도면을 보고 각 물음에 답하시오. (단, 각 실은 이중천장이
없는 구조이며, 전선관은 16 [㎜] 후강 스틸 전선관을 사용하여 콘크리트 내 매입 시공한다)
가. 시공에 소요되는 부싱과 로크너트의 소요개수를 구하시오.
① 부싱 : 박스와 전선관 접속점 : 22개
② 로그너트 : 부싱 하나에 #로크너트 2개 : 22 × 2 = 44개
나. 각 감지기 간과 감지기와 수동발신기 세트 간 (① ~ ⑪)에 배선되는 전선의 가닥수를 쓰시오.
① 2가닥 ② 2가닥 ③ 2가닥 ④ 4가닥 ⑤ 2가닥 ⑥ 2가닥 ⑦ 2가닥 ⑧ 2가닥 ⑨ 2가닥 ⑩ 2가닥 ⑪ 2가닥
다. 본 설비에 사용되는 전선의 종류는 무엇인지 그 명칭을 쓰시오.
HFIX 450/750 [V] 저독성 난연 폴리 올레핀 절연전선
라. 도면에 그려진 심벌 ⓐ ~ ⓒ 의 명칭을 쓰시오.
ⓐ #연기감지기 ⓑ #정온식 #스포트형 감지기 ⓒ 차동식 스포트형 #감지기
7. 다음 표는 어느 건물의 자동화재탐지설비 공사에 소요되는 자재물량이다. 주어진 품셈을 이용하여 내선전공의
노임요율과 공량의 빈칸을 채우고 인건비를 산출하시오.
[조건]
⊙ 공구손료는 인건비의 3%, 내선전공의 M/D는 100,000원을 적용한다.
⊙ 콘크리트박스는 매입을 원칙으로 하며, 박스커버의 내선전공은 적용하지 않는다.
⊙ 빈칸에 숫자를 적을 필요가 없는 부분은 빈칸으로 남겨 둔다.
가. 내선전공의 노임요율 및 공량
|
품명
|
규격
|
단위
|
수량
|
노임요율
|
공 량
|
|
수신기
|
P형 5회로
|
EA
|
1
|
|
|
|
발신기
|
P형
|
EA
|
5
|
|
|
|
경종
|
DC-24V
|
EA
|
5
|
|
|
|
표시등
|
DC-24V
|
EA
|
5
|
|
|
|
차동식 감지기
|
스포트형
|
m
|
60
|
|
|
|
전선관(후강)
|
Steel 16호
|
m
|
70
|
|
|
|
전선관(후강)
|
Steel 22호
|
m
|
100
|
|
|
|
전선관(후강)
|
Steel 28호
|
m
|
400
|
|
|
|
#전선
|
1.5 [㎟]
|
m
|
10,000
|
|
|
|
전선
|
2.5 [㎟]
|
m
|
15,000
|
|
|
|
콘크리트박스
|
4각
|
EA
|
5
|
|
|
|
콘크리트박스
|
8각
|
EA
|
55
|
|
|
|
박스커버
|
4각
|
EA
|
5
|
|
|
|
박스커버
|
8각
|
EA
|
55
|
|
|
|
계
|
|
|
|
|
|
나. 인건비
|
품명
|
단위
|
공량
|
단가(원)
|
금액 (원)
|
|
내선전공
|
인
|
|
|
|
|
공구손료
|
식
|
|
|
|
|
계
|
|
|
|
|
[표 1] 전선관 배관
|
#합성수지 #전선관
|
금속(후강) 전선관
|
금속가요전선관
|
|||
|
관의 호칭
|
내선전공
|
관의 호칭
|
내선전공
|
관의 호칭
|
내선전공
|
|
14
|
0.04
|
-
|
-
|
-
|
-
|
|
16
|
0.05
|
16
|
0.08
|
16
|
0.044
|
|
22
|
0.06
|
22
|
0.11
|
22
|
0.059
|
|
28
|
0.08
|
28
|
0.14
|
28
|
0.072
|
|
36
|
0.10
|
36
|
0.20
|
36
|
0.087
|
|
42
|
0.13
|
42
|
0.25
|
42
|
0.104
|
|
54
|
0.19
|
54
|
0.34
|
54
|
0.136
|
|
70
|
0.25
|
70
|
0.44
|
70
|
0.156
|
[표2] 박스(Box) 신설
|
층 별
|
내선전공
|
|
8각 Concrete Box
|
0.12
|
|
4각 Concrete Box
|
0.12
|
|
8각 Outlet Box
|
0.20
|
|
중형 4각 Outlet Box
|
0.20
|
|
대형 4각 Outlet Box
|
0.20
|
|
1개용 Switch Box
|
0.20
|
|
2~3개용 Switch Box
|
0.20
|
|
4~5개용 Switch Box
|
0.25
|
|
노출용 Box (콘크리트 노출기준)
|
0.29
|
|
#플로어 #박스
|
0.20
|
[표 3] 자동화재경보장치 설치
|
공 종
|
단위
|
내선전공
|
비 고
|
|
Spot형 감지기
(차동식, 정온식, 보상식)
노출형
|
개
|
0.13
|
① 천장 높이 4m 기준 1m 증가시 마다
5% 가산
② 매입형 또는 특수조건인 경우 조건
에 따라 산정
|
|
#시험기기 (공기관 포함)
|
개
|
0.15
|
① 상동
② 상동
|
|
#분포형 #공기관
|
m
|
0.025
|
|
|
#검출기
|
개
|
0.3
|
|
|
공기관식의 Booster
|
개
|
0.1
|
|
|
#발신기 P형
|
개
|
0.3
|
|
|
회로시험기
|
개
|
0.1
|
|
|
#수신기 P형(기본공수)
(회선수 공수 산출
가산요)
|
대
|
6
|
|
|
#부수신기 (기본공수)
|
대
|
3
|
|
|
소화전 기동 릴레이
|
대
|
1.5
|
|
|
#경종
|
개
|
0.15
|
|
|
#표시등
|
개
|
0.2
|
|
|
#표지판
|
개
|
0.15
|
|
[표 4] 옥내 배선
[m당, 직종 : 내선전공]
|
규 격
|
관내배선
|
규격
|
관내배선
|
|
6 ㎟ 이하
|
0.010
|
120 ㎟ 이하
|
0.077
|
|
16 ㎟ 이하
|
0.023
|
150 ㎟ 이하
|
0.088
|
|
38 ㎟ 이하
|
0.031
|
200 ㎟ 이하
|
0.107
|
|
50 ㎟ 이하
|
0.043
|
250 ㎟ 이하
|
0.130
|
|
60 ㎟ 이하
|
0.052
|
300 ㎟ 이하
|
0.148
|
|
70 ㎟ 이하
|
0.061
|
325 ㎟ 이하
|
0.160
|
|
100 ㎟ 이하
|
0.064
|
400 ㎟ 이하
|
0.197
|
[답안작성]
가. 내선전공의 노임요율 및 공량
|
품명
|
규격
|
단위
|
수량
|
노임요율
|
공 량
|
|
#수신기
|
P형 5회로
|
EA
|
1
|
100,000원
|
6 + (5 × 0.3) = 7.5
|
|
#발신기
|
P형
|
EA
|
5
|
100,000원
|
5 × 0.3 = 1.5
|
|
#경종
|
DC-24V
|
EA
|
5
|
100,000원
|
5 × 0.15 = 0.75
|
|
#표시등
|
DC-24V
|
EA
|
5
|
100,000원
|
5 × 0.2 = 1
|
|
차동식 감지기
|
스포트형
|
m
|
60
|
100,000원
|
60 × 0.13 = 7.8
|
|
전선관(후강)
|
Steel 16호
|
m
|
70
|
100,000원
|
70 × 0.08 = 5.6
|
|
전선관(후강)
|
Steel 22호
|
m
|
100
|
100,000원
|
100 × 0.11 = 11
|
|
전선관(후강)
|
Steel 28호
|
m
|
400
|
100,000원
|
400 × 0.14 = 56
|
|
전선
|
1.5 [㎟]
|
m
|
10,000
|
100,000원
|
10,000 × 0.01 = 100
|
|
전선
|
2.5 [㎟]
|
m
|
15,000
|
100,000원
|
15,000 × 0.01= 150
|
|
콘크리트박스
|
4각
|
EA
|
5
|
100,000원
|
5 × 0.12 = 0.6
|
|
콘크리트박스
|
8각
|
EA
|
55
|
100,000원
|
55 × 0.12 = 6.6
|
|
박스커버
|
4각
|
EA
|
5
|
|
|
|
박스커버
|
8각
|
EA
|
55
|
|
|
|
계
|
|
|
|
348.35
|
|
나. #인건비
|
품명
|
단위
|
공량
|
단가(원)
|
금액 (원)
|
|
#내선전공
|
인
|
348.35
|
100,000
|
34,835,000 원
|
|
#공구손료
|
식
|
3%
|
34,835,000
|
1,045,050 원
|
|
계
|
|
|
35,880,050 원
|
|
