1. 음향장치

가. 경종

  ▣ 경보기구 또는 비상경보설비에 사용하는 벨 등의 음향장치



나. 경보방식

  ① 일제경보방식 : 화재로 인한 경보발령시 전 층에 경보를 발하는 방식

  ② 우선경보방식 : 층수가 5층 이상이고 연면적 3,000 [㎡]를 초과하는 특정소방대상물에 적용 (두 조건 모두 충족할 것)

발화층
경 보 층
30층미만
30층 이상
2층 이상 발화
⊙ 발화층
⊙ 직상층
⊙ 발화층
⊙ 직상 4개층
1층 발화
⊙ 발화층
⊙ 직상층
⊙ 지하층
⊙ 발화층
⊙ 직상 4개층
⊙ 지하층
지하층 발화
⊙ 발화층
⊙ 직상층
⊙ 기타의 지하층
⊙ 발화층
⊙ 직상층
⊙ 기타의 지하층

다. 음향장치의 성능 및 구조

  ① 정격전압의 80 [%] 전압에서 음향을 발할 수 있는 것으로 할 것

  ② 음량은 부착된 음향장치의 중심으로 부터 1 [m] 떨어진 위치에서 90 [dβ] 이상이 되는 것으로 할 것

  ③ 감지기 및 발신기의 작동과 연동하여 작동할 수 있는 것으로 할 것

라. 음향장치의 설치기준

  ① 주 음향장치는 수신기의 내부 또는 그 직근에 설치할 것

  ② 층수가 5층 이상으로서 연면적이 3,000[㎡]를 초과하는 특정소방대상물은 2층 이상의 층에서 발화한 때에는 발화층

       및 그 직상층에, 1층에서 발화한 때에는 발화층, 그 직상층 및 지하층에, 지하층에서 발화한 때에는 발화층, 그 직상층

       및 기타의 지하층에 경보를 발할 것 (층수가 30층 이상의 특정소방대상물은 2층 이상의 층에서 발화한 때에는 발화층

       및 그 직상 4개층에, 1층에서 발화한 때에는 발화층, 그 직상 4개층 및 지하층에, 지하층에서 발화한 때에는 발화층,

       그 직상층 및 기타의 지하층에 경보를 발할 것)

  ③ 지구음향장치는 특정소방대상물의 층마다 설치하되, 해당 특정소방대상물의 각 부분으로 부터 하나의 음향장치까지

       의 수평거리가 25 [m] 이하가 되도록 하고 해당 층의 각 부분에 유효하게 경보를 발할 수 있도록 설치할 것

  ④ 기둥 또는 벽이 설치되지 아니한 대형 공간의 경우 지구음향장치는 설치대상 장소의 가장 가까운 장소의 벽 또는 기둥

       등에 설치할 것



2. 시각경보장치

가. #시각경보장치

  ▣ 자동화재탐지설비에서 발하는 화재신호를 시각경보기에 전달하여 #청각 #장애인에게 #점멸 형태의 #시각 #경보

       하는 장치



나. 청각장애인용 시각경보장치의 설치기준

  ① 복도, 통로, 청각장애인용 객실 및 공용으로 사용하는 거실 (로비, 회의실, 강의실, 식당, 휴게실, 오락실, 대기실,

       체력단련실, 접객실, 안내실, 전시실, 이와 유사한 장소를 말한다)에 설치하며 각 부분으로 부터 유효하게 경보를 발할

       수 있는 위치에 설치할 것

  ② 공연장, 집회장, 관람장 또는 이와 유사한 장소에 설치하는 경우에는 시선이 집중되는 #무대부 부분 등에 설치할 것

  ③ 설치 높이는 바닥으로 부터 2 [m] 이상 2.5 [m] 이하의 장소에 설치할 것. 다만, 천장의 높이가 2 [m] 이하인 경우에는

       천장으로 부터 0.15 [m] 이내의 장소에 설치할 것

  ④ 시각경보장치의 광원은 전용의 축전지설비 또는 전기저장장치 (외부 전기에너지를 저장해 두었다가 필요한 때 전기를

       공급하는 장치)에 의하여 점등되도록 할 것. 다만, 시각경보기에 작동전원을 공급할 수 있도록 형식승인을 얻은 수신기

       를 설치한 경우에는 그러하지 아니하다.

【출제 예상 문제】

1. 지하 3층, 지상 5층의 건축물에 표와 같이 화재가 발생하였을 경우 우선적으로 경보하여야 하는 층을 표시하시오.

     (단, 연면적 3,000[㎡]를 초과하는 건물이며, 경보표시는 ▲ 를 사용한다.)

5층
4층
3층
화재(▲)
2층
화재(▲)
1층
화재(▲)
지하 1층
화재(▲)
지하 2층
화재(▲)
지하 3층
화재(▲)

2. 자동화재탐지설비의 음향장치에 대한 구조 및 성능기준 3가지를 쓰시오.

  ① 정격전압의 80 [%] 전압에서 음향을 발할 수 있는 것으로 할 것

  ② 음량은 부착된 음향장치의 중심으로 부터 1[m] 떨어진 위치에서 90 [dβ] 이상이 되는 것으로 할 것

  ③ #감지기#발신기 의 작동과 연동하여 작동할 수 있는 것으로 할 것

3. 지상 6층, 지하 2층 이며, 연면적 3,500[㎡]인 소방대상물에 자동화재탐지설비의 음향장치를 설치하였다. 다음의 경우에

    경보를 발하여야 할 층은 ?

  가. 2층에서 발화한 경우 : 발화층인 2층과 그 직상층인 3층

  나. 지하1층에서 발화한 경우 : 발화층 지하1층과 그 직상층인 1층과 지하 2층

4. 지상 15층, 지하 5층, 연면적 5,000[㎡]의 특정소방대상물에 자동화재탐지설비의 음향장치를 설치하고자 한다.

     다음 각 물음에 답하시오.

  가. 지상 11층에서 발화한 경우 경보를 발하여야 하는 층은 ?   발화층 11층과 그 직상 12층

  나. 지상 1층에서 발화한 경우 경보를 발하여야 하는 층은 ?  발화층 지상 1층과 그 직상층 지상2층과 지하 1~5층 전체

  다. 지하 1층에서 발화한 경우 경보를 발하여야 하는 층은 ?

        #발화층 #지하 1층과 그 직상층인 지상 1층 및 지하 2~ 5층 전체

5. 청각장애인용 시각경보장치의 설치기준에 대한 다음 ( ) 안을 완성하시오.

  ▣ 공연장 · 집회장 · 관람장 또는 이와 유사한 장소에 설치하는 경우에는 시선이 집중되는 ( ① 무대부) 부분 등에 설치할

       것

  ▣ 바닥으로 부터 ( ② 2 ) [m] 이상 (③ 2.5 ) [m] 이하의 높이에 설치할 것. 다만, 천장의 높이가 (④ 2 ) [m] 이하는 #천장

       서 (⑤ 0.15) [m] 이내의 장소에 설치하여야 한다.

  ▣ 광원은 전용의 (⑥ #축전지) 설비 또는 전기저장장치에 의하여 점등되도록 할 것. 다만, 시각경보기에 작동전원을 공급

       할 수 있도록 형식승인을 얻은 수신기를 설치한 경우에는 그러하지 아니하다.

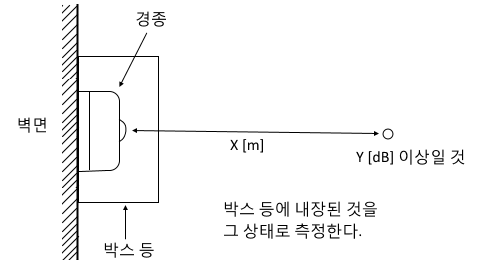

6. 다음 그림은 #자동화재탐지설비#음향장치 에 관한 그림이다.

    다음 각 물음에 답하시오.



 가. X의 최대 #거리 는 몇 [m]인가 ? 1 [m]

   나. Y에서의 #음량 은 몇 [dB] 이상이어야 하는가 ? 90 [dB] 이상
