스프링클러설비 - 도면

1. 스프링클러설비의 비교

구분	1차측 (밸브기준)	2차측 (밸브기준)	헤드의 종류	밸브의 종류 (명 칭)	감지기 설치유무
습식	가압수	가압수	폐쇄형	습식 유수검지장치 (알람체크밸브)	X
건식	가압수	압축공기 또는 질소	폐쇄형	건식 유수검지장치 (드라이밸브)	X
준비 작동식	가압수	대기압	폐쇄형	준비작동식 유수검지장치 (프리액션밸브)	O
일제 살수식	가압수	대기압	개방형	일제개방밸브 (델류지밸브)	O
부압식	가압수	소화수 (부압)	폐쇄형	준비작동식 유수검지장치 (프리액션밸브)	O

2. 습식 스프링클러설비

가. 도시기호 (심벌)



나. 습식 스프링클러설비의 배선 가닥수 (기본 가닥수 : 4가닥)

  ▣ 습식 스프링클러설비의 배관에는 물이 차 있다. 1차, 2차에 모두 물이 차 있다.



 ▣ 습식 스프링클러설비는 감지기가 없다. 화재가 발생하면 열기가 스프링클러 설비의 헤드에 도달하면 스프링클러의

     헤드가 개방되어 바로 소화를 하기 시작한다.

​

 ※ 작동 순서

  ① 화재발생           ② 폐쇄형 헤드 개방

  ③ 폐쇄형 헤드가 개방되면 2차측 압력수가 방출되어 2차측 배관의 압력이 감소된다.

  ④ 경보밸브 개방 (2차측 배관 압력이 감소하여 경보밸브 개방)

  ⑤ 1차측 가압수가 2차측으로 넘어가면서 경보밸브의 압력스위치 (PS)의 접점을 붙어서 수신반에 신호를 전달한다.

  ⑥ 밸브개방표시등이 점등과 동시에 사이렌 경보 발령

  ⑦ 1차측 가압수가 2차측으로 넘어가면서 압력챔버의 펌프기동용 수압밸브의 접점이 붙어 수신기에 신호 전달

  ⑧ 수신기에서 펌프 기동

  ⑨ 소화



※ 탬퍼스위치 (TS)는 소화활동과 관련이 없다.

     평상시에 밸브가 닫히면 경보를 울리게 된다. 밸브감시장치이다.



※ 습식 스프링클러 설비는 기구가 간단하다.

   ⊙ 기구배선 : 공통, PS, TS, 사이렌

   ⊙ 수동조작함 X : (감지기 X)

        수동조작함 O : (감지기 O)



   ⊙ Motor 방식 : 5가닥 : 공통, +, -, 기동, 확인

       * 소화전 옆에 댐퍼가 있어서 화재발생시 모터가 댐퍼를 작동하여 소화전을 기동시킨다.

   ⊙ SOL (솔레노이드) 방식 : 공통, 기동, 확인

       * 솔레노이드 : 전자력을 이용하여 소화전을 기동시키는 방식

​

       * 회로구성 : 습식은 감지기가 없다.

        ◈ 밸브가 증가하면 공통선은 그대로 사용하고 경보밸브(PS), 밸브확인(TS), 사이렌선이 증가하게 된다.

        ◈ 공통, (PS, TS, 사이렌) × 10 = 31 배선

           ♣ 공통선은 증감이 없다. 한선으로 전체 기구 연결



 ▣ 습식 스프링클러설비는 감지기가 없다. 화재가 발생하면 열기가 스프링클러 설비의 헤드에 도달하면 스프링클러의

      헤드가 개방되어 바로 소화를 하기 시작한다.

​

 ※ 작동 순서

   ① 화재발생      ② 폐쇄형 헤드 개방

   ③ 폐쇄형 헤드가 개방되면 2차측 압력수가 방출되어 2차측 배관의 압력이 감소된다.

   ④ 경보밸브 개방 (2차측 배관 압력이 감소하여 경보밸브 개방)

   ⑤ 1차측 가압수가 2차측으로 넘어가면서 경보밸브의 압력스위치 (PS)의 접점을 붙어서 수신반에 신호를 전달한다.

   ⑥ 밸브개방표시등이 점등과 동시에 사이렌 경보 발령

   ⑦ 1차측 가압수가 2차측으로 넘어가면서 압력챔버의 펌프기동용 수압밸브의 접점이 붙어 수신기에 신호 전달

   ⑧ 수신기에서 펌프 기동

   ⑨ 소화



  ※ 탬퍼스위치 (TS)는 소화활동과 관련이 없다.

      평상시에 밸브가 닫히면 경보를 울리게 된다. 밸브감시장치이다.



  ※ 습식 스프링클러 설비는 기구가 간단하다.

    ⊙ 기구배선 : 공통, PS, TS, 사이렌

    ⊙ 수동조작함 X : (감지기 X)

         수동조작함 O : (감지기 O)



    ⊙ Motor 방식 : 5가닥 : 공통, +, -, 기동, 확인

        * 소화전 옆에 댐퍼가 있어서 화재발생시 모터가 댐퍼를 작동하여 소화전을 기동시킨다.

    ⊙ SOL (솔레노이드) 방식 : 공통, 기동, 확인

       * 솔레노이드 : 전자력을 이용하여 소화전을 기동시키는 방식

​

      * 회로구성 : 습식은 감지기가 없다.

        ◈ 밸브가 증가하면 공통선은 그대로 사용하고 경보밸브(PS), 밸브확인(TS), 사이렌선이 증가하게 된다.

        ◈ 공통, (PS, TS, 사이렌) × 10 = 31 배선

            ♣ 공통선은 증감이 없다. 한선으로 전체 기구 연결



  ▣ 배선 내역

기본 가닥수	공통	PS (유수검지스위치)	TS (탬퍼스위치)	사이렌
가닥수의 증감 조건	무조건 1가닥	습식밸브(알람체 크밸브) 수마다 1가닥씩 추가	① 원칙 : 습식밸브 (알람밸브) 수마 다 1가닥씩 추가 ② 문제의 조건에 따라 증감	습식밸브(알람체 크밸브) 수마다 1가닥 씩 추가

[참고] 습식 스프링클러설비 배선의 또 다른 명칭

기본 가닥수	공통	PS (유수검지스위치)	TS (탬퍼스위치)	사이렌
동일 명칭	-	압력스위치	밸브주의, 밸브모니터링스위치 밸브개폐 감시용스위치	-

3. 준비작동식 스프링클러설비

가. 도시기호 (심벌)



나. 준비작동식 회로 구성

  ▣ 경보밸브 2차측에 습식 구성의 압력수 대신에 공기를 충전해 놓는 방식 (화재시 우선 공기를 배출해야 하므로

       성능면에서 떨어진다.)



 [작동순서]

   ① 화재발생

   ② 감지기 A 작동 (수신기에 신호 전달)         ③ 수신기 경보 발령

   ④ 감지기 B작동          ⑤ SOL 작동 (프리액션밸브 기동)

   ⑥ 밸브작동

   ⑦ 1차측 가압수 2차측으로 이동 ⑧ 압력스위치 접점 붙음 (수신기에 신호 전달)

   ⑨ 수신기에 밸브 개방 표시

   ⑩ 1차측 가압수 2차측으로 이동 압력 챔버의 펌프 기동용 압력스위치 작동

   ⑪ 펌프 가동      ⑫ 헤드 개방          ⑬ 소화



 ※ 준비 작동식은 일반적으로 지하 주차장에 설치한다. 주차장은 동파 우려 때문에 습식을 설치하지 못하도록 되어 있다.         (준비작동식은 감지기를 교차회로 방식으로 배선한다)



 ※ 배선방법 : 전원 +, -, (기동, 확인, 감지기 A, 감지기 B, 사이렌, 밸브주의 (TS))  - 밸브 추가시 6가닥 증가

 ※ 수동조작함 : 시험에서는 SVP (슈퍼비조리판넬)이라고 답하지 말고 수동조작함으로 쓴다.

     수동조작함이 증가될 때마다 배선은 기동, 확인, 감지기 A, 감지기 B, 사이렌, 밸브주의 (TS)가 증가하므로

      6가닥씩 증가하게 된다.

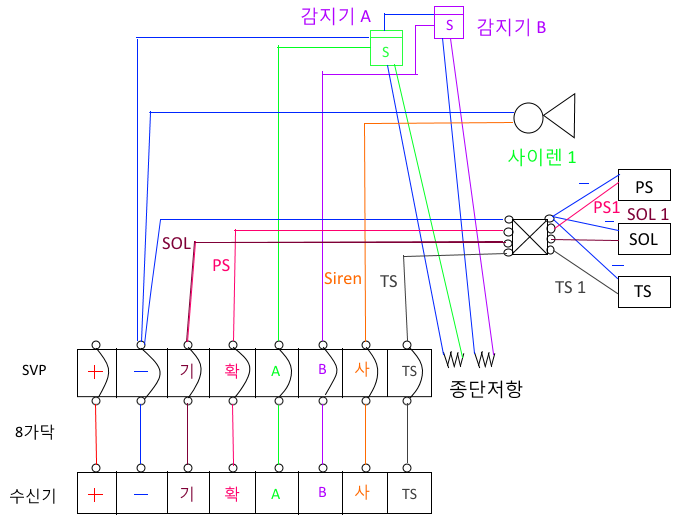

  ※ 배선을 보다 더 상세하게 나타내면 다음과 같다.



  [주의] ① 감지기 공통선을 별도로 사용하라고 제시하면 수신기 ↔ SVP 사이는 9가닥이다.

            ② 사이렌선은 지하층에서 사용할 경우 우선경보방식의 조건이 있을 경우 사이렌선은 1개선으로 연결한다.

​

다. 교차회로방식 배선



  <교차회로방식 배선의 예>

  ▣ 교차회로방식의 배선에서 루프(Loop) 방식 부분과 말단 부분은 4가닥, 그외 부분은 8가닥이다.



라. 준비작동식 스프링클러설비의 배선 가닥수

기본 가닥수

감시제어반(수신반) ↔ SVP(슈퍼피조리판넬)  (기본가닥수 : 9가닥)

SVP(슈퍼비죠리판넬) ↔ 준비작동식밸브(프리액션 밸브, P/V) (기본 가닥수 : 4가닥)

전원 +

전원 -

밸브 기동

밸브 개방 확인

감지 기A

감지 기B

사 이 렌

밸브 주의 TS

전화

공통

PS

TS

SOL

가닥 수의 증감 조건

무조건 1가닥

① 원칙 : 준비작동식밸브(프리액션밸브, P/V)                수마다 1가닥씩 추가 ② 밸브주의(TS)선은 문제의 조건에 따라 증감

무조건 1가닥

① 원칙 : 4가닥 ② 문제의 조건에 따라 증감

※ 1. 문제의 조건에서 감지기 공통선을 별도로 사용하라고 하였을 경우 감지기 공통선 1가닥을 추가할 것

    2. 기타 문제의 조건에 따라 증감 가능

​

[참고] 준비작동식 스프링클러설비 배선의 또 다른 명치

① PS : 유수검지스위치, 압력 스위치, 밸브개방확인   ② TS : 탬퍼스위치, 밸브주의, 밸브모니터링 스위치, 밸브 개폐 감시용 스위치   ③ SOL : 솔레노이드 밸브, 밸브 기동

【 계통도 작성법】

가. 자동화재탐지설비



    ① 층을 구분하고 층수를 표시한다.

    ② 층의 한 가운데에 발신기 세트를 표시하고 각 층의 발신기 세트를 연결한다.

    ③ 수신기는 1층에 표시한다.

    ④ 각 층에 차동식 스포트형 감지기를 표시한다.

    ⑤ 맨 위층 부터 감지기를 발신기 세트에 연결하고 가닥수를 표시하고 종단저항의 개수를 표시한다.

    ⑥ 다른 층의 감지기를 발신기 세트에 연결한다.

    ⑦ 계단이나 엘리베이터의 연기감지기(연기 감지기는 계단의 맨 위층과 계단 중간)에 표시한다.

​

나. 준비작동식 스프링클러 계통도



    ① 층를 구분하고 층수를 표시한다.

    ② 각 층의 가운데에 SVP를 표시한다.

    ③ 감지기를 층마다 설치한다.

    ④ 전선의 가닥수를 표시한다.

    ⑤ 밸브를 표시한다.

​
