옥내 소화전설비 - 도면

1. 옥내 소화전설비 도면 작성 및 가닥수 산출시 유의사항

  ※ 옥내소화전설비의 펌프 기동 방식

    ① 자동 (기동용 수압개폐방식)

    ② 수동 (ON-OFF) 방식

   ※ 제어반 : 동력제어반[MCC]과 감시제어반(수신반)으로 구분한다.

​

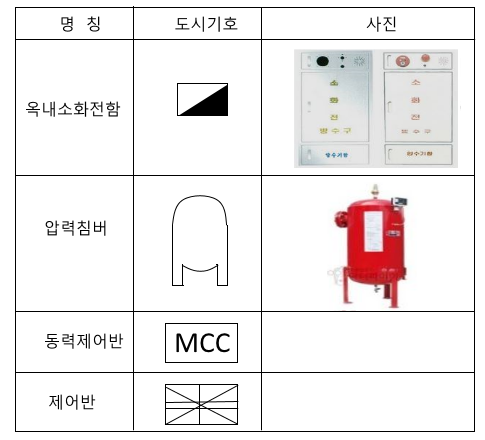

가. 도시기호 (심벌)



 나. 옥내소화전설비의 배선 가닥수

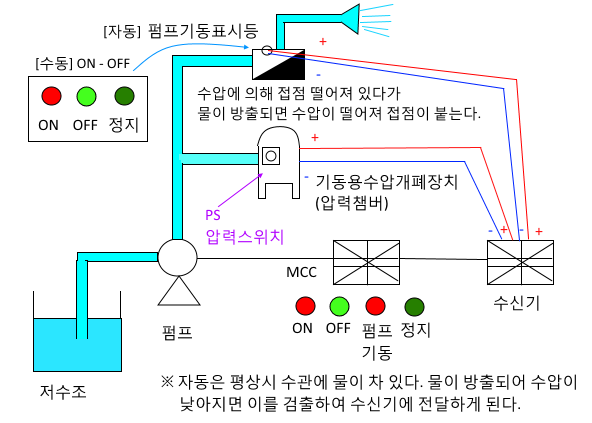

[ 계통도 연결 ]



▣ 작동 설명

  <자동 : 기동용수압개폐방식>

  ⊙ 스프링클러 헤드에서 화재를 감시하여 자동으로 물이 분사되는 방식으로 물이 분사되면 2차측 배관 (기동용수압개폐

       장치(PS)) 이후의 배관의 압력이 낮아져 PS가 접촉이 붙어 수신기에 신호가 전달되고 수신기에서 MCC를 거쳐 펌프

       에 기동신호가 전달되어 펌프가 가동되고 소화설비가 작동한다.

  ⊙ 소화전 - 소화전, 소화전 - 제어반간 전선가닥수 : 2가닥

  ⊙ 자동(기동용수압개폐방식) 소화전과 수신반과의 전선은 2가닥으로 연결된다. 공통선과 펌프기동확인등 (전원확인등)

       1 즉, 표시램프선 2개선이 연결된다.



  < 수동 : ON - OFF 방식>

  ⊙ ON, OFF의 스위치의 수동 조작에 의하여 동작신호가 수신기를 거쳐 펌프에 전달되어 펌프가 기동하고 소화설비가

       가동된다.

  ⊙ 소화전 - 소화전, 소화전 - 수신반간 전선가닥수 : 5가닥

전체	공통	ON S/W	OFF S/W	펌프기동표시등 (정지)
5가닥	1	1	1	2

  ※ 위 표에서 공통선은 ON S/W 와 OFF S/W의 공통선이며 ON S/W 와 OFF S/W는 220 [V]의 전원에 연결하여 공통 1 과

      ON S/W 1, OFF S/W 1 으로 3가닥이 되며 펌프기동표시등(정지)은 24[V]의 약전류의 램프 점등선으로 +와 -의 2개선

      이 연결된다. 이를 다르게 표시하면 공통선 1, 펌프기동표시등 1 로 표시할 수 있다. 또한 스위치선과 표시등(램프등)선

      은 구별하여 연결된다. 펌프기동표시등은 펌프에 전원이 연결되었는지를 확인해 주는 역할도 하므로 전원확인표시등

      이라고도 한다.

​

  ※ 소화전의 연결선은 수동은 5개선, 자동은 2개선이 연결되는데 이는 소화전수가 증가해도 변함없이 수동은 5개선, 자동

      은 2개선으로 연결된다.( 소화전간 전선 점프)

​

  ※ 충압펌프 : 위 그림에서는 주펌프만 표시

    ⊙ 충압펌프는 평상시 배관에 누수 등으로 수압이 낮아지는 경우 주펌프로 수압을 올리게 되면 주펌프의 기능이 저하

        되므로 배관에 수압이 낮아지면 배관의 수압을 보충하기 위하여 설치하는 펌프이다. 실제 소화작용할 때는 가동되지

        않는 펌프이다.

   ⊙ 그림에서 충압펌프가 표시되면 전선가닥수는 수신반과 2개선이다.

  [전선가닥수]

구 분	수동방식 (ON-OFF방식)	자동방식 (기동용수압개폐장치 방식)
소화전함 ↔ 소화전함, 소화전함 ↔ 제어반(수신반)	기본 가닥수 : 5가닥 [공통, ON(기동), OFF(정지), 펌프기동표시등 2]	기본 가닥수 : 2가닥 (펌프 기동 표시등 2)
압력탱크 ↔ 제어반(수신반)	-	기본 가닥수 : 2가닥 [PS (압력스위치) 2 ]
MCC ↔ 수신반(제어반)	기본 가닥수 : 5가닥 [공통, ON(기동), OFF(정지), 펌프기동표시등, 전원감시표시등(펌프정지표시등)]	기본 가닥수 : 5가닥 [공통, ON(기동), OFF(정지), 펌프기동표시등, 전원감시표시등(펌프정지표시등)]

   <수동 : ON, OFF 방식> 소화전 -  소화전, 소화전 - 수신반간 전선가닥수 : 5가닥

 ※ 수동 소화전에는 ON S/W와 OFF S/W, 펌프기동표시등 이 전선은 공통 1, ON S/W 1, OFF S/W 1, 펌프기동확인 1로

      합계 5가닥이 연결되는데 공통선은 ON S/W 와 OFF S/W의 공통선이며 ON S/W 와 OFF S/W는 220 [V]의 전원에 연결

      하여 공통 1 과 ON S/W 1, OFF S/W 1 으로 3가닥이 되며 펌프기동표시등(정지)은 24[V]의 약전류의 램프 점등선으로

      +와 -의 2개선이 연결된다. 이를 다르게 표시하면 공통선 1, 펌프기동표시등 1 로 표시할 수 있다. 또한 스위치선과 표

      시등(램프등)선은 구별하여 연결된다. 펌프기동표시등은 펌프에 전원이 연결되었는지를 확인해 주는 역할도 하므로 전

      원확인표시등이라고도 한다.

 <자동 : 기동용 수압개폐장치 방식> 소화전 -  소화전, 소화전 - 수신반간 전선가닥수 : 5가닥

 ※ 수동 소화전에는 소화전 - 소화전, 소화전 - 제어반간 전선가닥수는 2가닥이다. 자동(기동용수압개폐방식) 소화전과 수

     신반과의 전선은 2가닥으로 연결되는데 공통선과 펌프기동확인등 (전원확인등) 1 즉, 표시램프선 2개선이 연결된다.



[참고] 옥내소화전설비 배선의 또 다른 명칭

기본 가닥수	공통	ON	OFF	펌프기동 표시등	PS	전원감시표시등
동일 명칭	-	기동	정지	펌프기동, 확인표시등, 운전표시	압력 스위치	펌프정지표시등, 정지표시(문제의 조건에 전원감시기능이 있는 경우에는 전원감시 표시등으로 답할 것)



2. 계통도

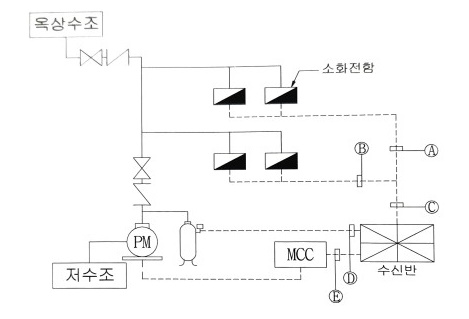

가. 계통도 도면



  ▣ 배선내역

기호	구 분		배선수	배선굵기	배선의 용도
A	소화전함 ↔ 수신반	ON, OFF식	5	2.5 ㎟	공통, ON(기동), OFF (정지), 펌프기동표시등 2
		수압 개폐식	2	2.5 ㎟	펌프기동표시등 2
B	압력탱크 ↔ 수신반		2	2.5 ㎟	PS (압력스위치) 2
C	MCC ↔ 수신반		5	2.5 ㎟	공통, ON(기동), OFF(정지), 펌프 기동표시등(운전표시), 전원감시 표시등(펌프정지표시등, 정지표시)

나. 계통도면 2

  ▣ MCC에서 전원감시기능이 있는 것으로 한다.

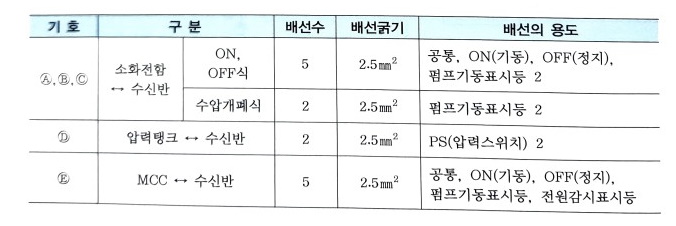

  ▣ 배선내역
