스프링클러설비 - 도면 : 출제 예상 문제 풀이

1. 그림은 습식 스프링클러설비의 전기적 계통도이다. 그림을 보고 답란의 A ~ D까지의 배선수와 각 배선의 용도를

     쓰시오.



[조건]

   ⊙ 각 유수검지장치에는 밸브개폐 감시용 스위치는 부착되어 있지 않은 것으로 한다.

   ⊙ 사용전선은 HFIX 전선이다.

   ⊙ 배선수는 운전조작상 필요한 최소 전선수를 쓰도록 한다.

기호	구분	배선수	배선굵기	배선의 용도
A	알람밸브 ↔ 사이렌	​	2.5㎟ 이상	​
B	사이렌 ↔ 수신반	​	2.5㎟ 이상	​
C	2개 구역일 경우	​	2.5㎟ 이상	​
D	알람탱크 ↔ 수신반	​	2.5㎟ 이상	​
E	MCC ↔ 수신반	5	2.5㎟ 이상	공통, ON, OFF, 운전표시, 정지표시

[답안작성]

기호	구분	배선수	배선굵기	배선의 용도
A	알람밸브 ↔ 사이렌	2	2.5㎟ 이상	유수검지스위치 2
B	사이렌 ↔ 수신반	3	2.5㎟ 이상	공통 1, 유수검지스위치 1, 사이렌 1
C	2개 구역일 경우	5	2.5㎟ 이상	공통 1, 유수검지스위치 2, 사이렌 2
D	알람탱크 ↔ 수신반	2	2.5㎟ 이상	압력 스위치 2
E	MCC ↔ 수신반	5	2.5㎟ 이상	공통, ON, OFF, 운전표시, 정지표시

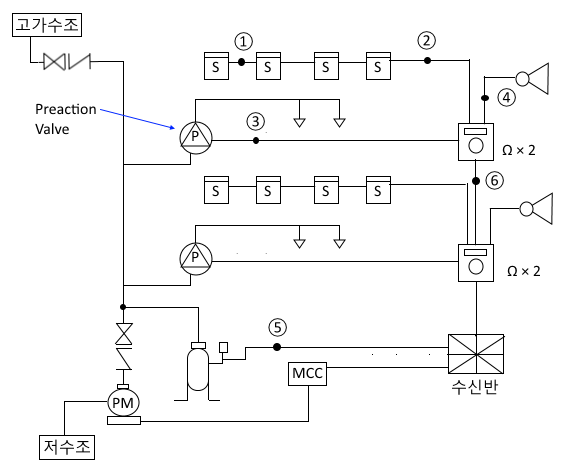

2. 다음 그림은 준비작동식 스프링클러설비의 전기적 계통도이다. 그림을 보고 다음 각 물음에 답하시오. (단, 배선수는

    운전조작상 필요한 최소전선수를 쓰도록 하시오)



 가. ① ~ ⑥ 까지의 가닥수는 ?

   ① 4가닥 (지구공통2, 지구선 2) ② 8가닥 (지구공통 4, 지구선 4)

   ③ 4가닥 (공통선 1, PS 1, TS 1, SOL) ④ 2가닥 (사이렌 1, 공통 1, 또는 사이렌 2)

   ⑤ 2가닥 (공통 1, PS 1 또는 PS 2) ⑥ 8가닥 (+,-,기,확,감지기 A, B, 사이렌, TS)

 나. 음향장치는 어떤 경우에 작동하는가 ?

     ▣ 감지기 A, B 회로 중 1개 회로 이상이 작동한 경우

 다. 준비작동밸브의 2차측 주밸브를 잠근 상태에서 유수검지장치의 전기적 작동방법 2가지를 쓰시오.

    ▣ 슈퍼비조리판넬의 기동스위치를 ON한다.

    ▣ A · B 회로가 다른 두 개의 감지기를 동시에 작동한다.

 라. 감지기의 회로방식을 감지기 A · B 회로로 구분하여 결선하는 이유는 무엇이며, 이와같은 회로방식을 무슨 회로방식이

       라고 하는가 ?

     ▣ 감지기 오작동 방지

     ▣ 교차회로방식

 마. 라와 같은 회로방식을 적용하지 않아도 되는 감지기 3가지를 쓰시오.

    ▣ 분포형 감지기

    ▣ 불꽃감지기

    ▣ 광전식 분리형 감지기

   ※ 광, 아, 다, 축, 불, 분, 정, 복

​

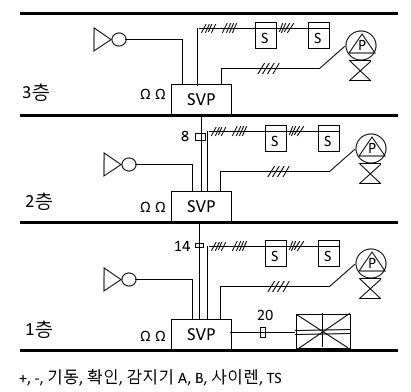

3. 도면은 준비작동식 스프링클러설비의 평면도이다. 3층 건물일 경우 간선 계통도를 그리시오.





4. 다음 도면은 준비작동식 스프링클러설비에 사용되는 Super visory panel에서 수신기까지의 내부 결선도 및 계통도이다.

     다음 각 물음에 답하시오.



가. 계통도에 표시된 ① ~ ⑨ 까지의 명칭을 쓰시오.

    ① 전원 -        ② 전원 +            ③ 전화                ④ 밸브개방확인          ⑤ 밸브기동

    ⑥ 밸브주의   ⑦ 압력스위치     ⑧ 템퍼스위치     ⑨ 솔레노이드 밸브

 나. A, B, C에 들어 갈 적당한 그림기호를 표시하시오.



 다. ⑩ ~ ⑮의 전선가닥수를 쓰시오. (단, 최소가닥수로 한다)

    ⑩ 4가닥      ⑪ 8가닥         ⑫ 2가닥          ⑬ 8가닥           ⑭ 14가닥         ⑮ 20가닥

​

5. 주어진 조건의 도면을 보고 다음 각 물음에 답하시오.

  [조건]

    ⊙ 대상물은 지하주차장으로서 내화구조이다.

    ⊙ 천장의 높이는 3 [m] 이다.

    ⊙ 수퍼비조리 패널인 SVP의 설치 높이는 1.2 [m]이다.

    ⊙ 전선관은 후강전선관 16 [㎜]를 콘크리트 매입으로 사용한다고 한다.



 가. 도면에서 다음 그림기호 의 명칭은 무엇인가 ?



 나. 도면의 ① ~ ⑥에 해당하는 전선 가닥수는 최소 몇 가닥인가 ?

   ① 4가닥        ② 8가닥        ③ 4가닥         ④ 8가닥         ⑤ 4가닥          ⑥ 2가닥

     ※ SVP ↔ 프리액션밸브 : 공통 1, 밸브기동(SOL) 1, 밸브개방확인(PS) 1, 밸브주의(TS) 1

​

 다. 다음의 물량을 구하시오.

   ① 4각 박스 : 2 (옆으로 2개 인출구가 있는 곳, SVP ↔ 감지기)

   ② 8각 박스 : 13 (감지기 11개, 모터 사이렌 1, 프리액션밸브 1개)

   ③ 로크너트 : 부싱 31 × 2 =62개 ④ 부싱 : 접속구 31개

​

6. 층고가 3.6[m]인 지하 1층, 지하 2층, 지하 3층 주차장 (주요구조부는 내화구조이다)에 프리액션형의 스프링클러설비를

    설계하고자 한다. 적용될 예정인 감지기는 정온식 스포트형 1종 감지기로 이 감지기와 소화설비를 연동하는 형태로

    배선하고자 한다. 다음의 그림에서 각 물음에 답하시오.



  가. 다음의 각 심벌의 명칭을 쓰시오.



  나. 본 설비에 요구되는 감지기 수량을 산출하시오.​

   ※ 스크링클러 소화설비와 감지기와 연동한다고 하였으므로 스프링클러 헤더 1개에 감지기 2개가 설치가 설치하게

       되므로 × 2를 해 준다.

​

 다. 그림과 같은 감지기 사이의 배선도를 작성하고자 할 때 감지기 설비 영역, ⓐ 및 ⓑ 부분의 배선요구 가닥수는 각각

       얼마인가 ? (단, 프리액션밸브에 장착된 스위치 및 솔레노이드와 SVP간을 연결하는 배선은 공통선을 각각 사용하는

        조건이다)

   ① 감지기 설비 영역 : 4가닥 (교차회로방식)

   ② ⓐ : 6가닥 : SOL 1, 공통 1, PS 1, 공통 1, TS 1, 공통 1

   ③ ⓑ : 2가닥 : 사이렌 1, 공통 1

​

 라. 다음 그림에서 상기의 스프링클러설비의 계통도를 작성하고 계통도상에 간선의 전선수를 표기하며 지하층에서 발화

       한 경우에는 발화층, 그 직상층 및 기타 지하층에 경보를 발할 수 있도록 하며 전선의 수는 최소로 한다)

  ① 계통도



   ▣ 배선내역

개소	전선수	전선별 용도
지하1층	18	전원 +1, 전원 - 1, 밸브기동 3, 밸브개방확인 3, 밸브주의 3, 감지기 A 3, B 3, 사이렌 1
지하2층	13	전원 +1, 전원 - 1, 밸브기동 2, 밸브개방확인 2, 밸브주의 2, 감지기 A 2, B 2, 사이렌 1
지하3층	8	전원 +1, 전원 - 1, 밸브기동 1, 밸브개방확인 1, 밸브주의 1, 감지기 A 1, B 1, 사이렌 1

​

​
