계통도 그리기 (도면) - 자동화재탐지설비, 스프링클러 등

1. 자동화재탐지설비 계통도



   ① 층을 구분한다.

   ② 층의 한 가운데에 발신기 세트를 위치시킨다.

   ③ 수신기는 1층에 위치한다.

   ④ 감지기를 설치하고 발신기 세트와 연결한 후 종단저항을 그린다.

   ⑤ 계단에는 연기감지기를 설치한다. (높이 15m 마다, 경계구역 45[m])

   ⑥ 회로 공통선은 7개 회로까지 하나의 선으로 할 수 있다.



   ① 층을 구분하고 층수를 표시한다.

   ② 층의 한 가운데에 발신기 세트를 표시하고 각 층의 발신기 세트를 연결한다.

   ③ 수신기는 1층에 표시한다.

   ④ 각 층에 차동식 스포트형 감지기를 표시한다.

   ⑤ 맨 위층 부터 감지기를 발신기 세트에 연결하고 가닥수를 표시하고 종단저항의 개수를 표시한다.

   ⑥ 다른 층의 감지기를 발신기 세트에 연결한다.

   ⑦ 계단이나 엘리베이터의 연기감지기(연기 감지기는 계단의 맨 위층과 계단 중간)를 표시한다.

​

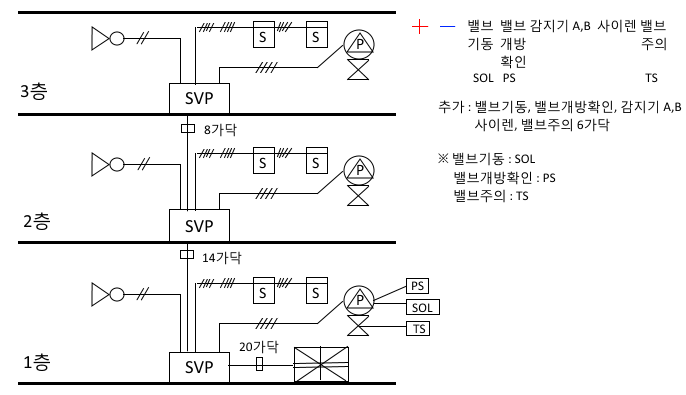

2. 스프링클러설비 (준비작동식) 계통도



   ① 층를 구분하고 층수를 표시한다.

   ② 각 층의 가운데에 SVP를 표시한다.

   ③ 감지기를 층마다 설치한다.

   ④ 전선의 가닥수를 표시한다.

   ⑤ 밸브를 표시한다.

​

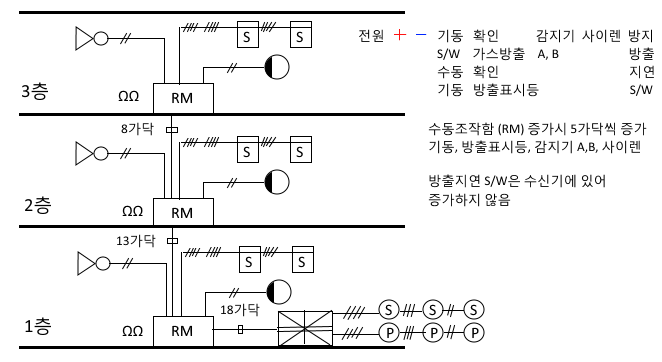

3. 가스계 소화설비 계통도



   ① 층를 구분하고 층수를 표시한다.

   ② 각 층의 가운데에 수동조작함(RM)을 표시한다.

   ③ 감지기를 층마다 설치한다.

   ④ 전선의 가닥수를 표시한다.

   ⑤ 밸브를 표시한다.

   ⑥ 제어반은 어디에 설치해도 된다.

   ⑦ 제어반에 기동 S/W, 방출표시등 을 표기한다.

​
