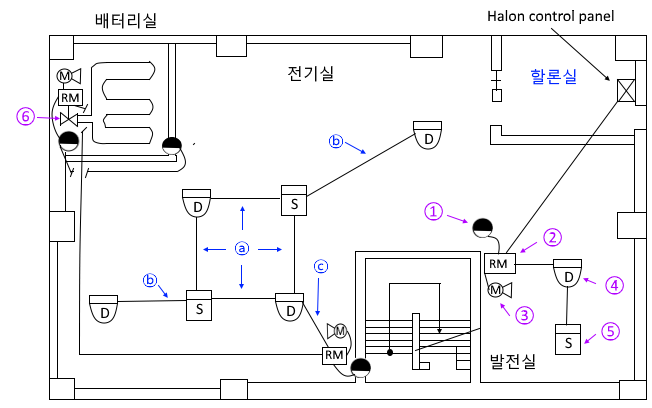

1. 어떤 건물에 대한 소방 설비의 배선도면을 보고 다음 각 물음에 답하시오.
(단, 배선공사는 후강전선관을 사용한다고 한다.)
가. 도면에 표시된 그림기호 ① ~ ⑥의 명칭을 쓰시오.
① 방출표시등 ② 수동조작함 ③ 모터사이렌 ④ 차동식 스포트형 감지기
⑤ 연기감지기 ⑥ 차동식 분포형 감지기의 검출부
나. 도면에서 ⓐ ~ ⓒ의 배선 가닥수는 몇 본인가 ?
ⓐ 4가닥 ⓑ 4가닥 ⓒ 8가닥
다. 도면에서 물량을 산출할 때 박스는 몇 개가 필요한가 ? 기구 합계 20개
라. 부싱은 몇 개가 소요되겠는가 ? 부싱은 전선 연결되는 곳
▣ 전선 연결되는 곳 40곳 : 40개
2. 아래 도면은 어느 방호대상물의 할론 설비 부대전지설비를 설계한 도면이다. 잘못 설계된 점을 4가지만 지적하고
그 이유를 설명하시오.
[유의사항]

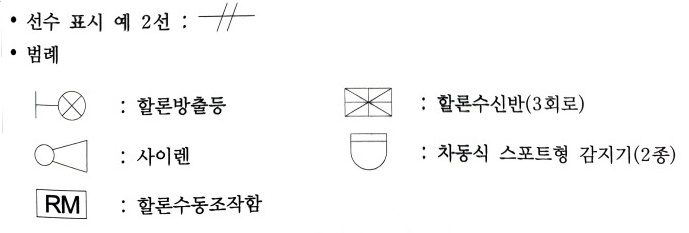

▣ 심벌의 범례
▣ 전선관의 규격은 표기하지 않았으므로 지적대상에서 제외한다.
▣ 할론수동조작함과 할론컨트롤판넬의 입선 가닥수는 한 구역당 (+, -)전원 2선, 수동조작 1선, 감지선로 2선,
사이렌 1선, 하론방출표시등 1선, 방출지연 1선으로 연결 사용한다.
▣ 기술적으로 동작불능 또는 오동작이 되거나 관련 기준에 맞지 않거나 잘못 설계되어 인명 피해가 우려되는 것들을
지적하도록 한다.

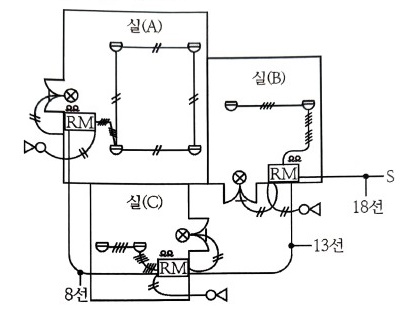

[답안 작성]
① 할론 수동조작함이 실내에 설치되어 있다.
(화재시 유효한 조작을 위하여 실외에 설치되어야 한다)
② 사이렌이 실외에 설치되어 있다.
(실내에 있는 인명을 대피시키기 위하여 실내에 설치되어야 한다)
③ 할론방출표시등이 실내의 출입구 부근에 설치되어 있다.
(외부인의 출입을 금지시키기 위하여 실외의 출입구 부근에 설치되어야 한다)
④ 실 (A)의 감지기 상호간 배선 가닥수가 2가닥으로 되어 있다.
(할론설비의 감지기 배선은 교차회로방식으로 배선 가닥수는 4가닥 (지구, 공통 각 2가닥)으로 되어야 한다.
3. 아래 그림은 CO2설비의 부대 전기 평면도를 나타낸 것이다. 주어진 조건과 도면을 이용하여 다음 각 물음에 답하시오.
[조건]
▣ 본 CO2 대상지역의 천장은 이중 천장이 없는 구조이다.
▣ CO2 수동 조작함과 CO2 컨트롤 판넬간의 배선은
⊙ +, - 전원 : 2선 ⊙ 감지기 : 2선
⊙ 수동기동 : 1선 ⊙ 방출표시등 : 1선
⊙ 사이렌 : 1선 ⊙ 방출지연 : 1선
▣ 배관은 후강스틸 전선고나을 사용하며 슬래브 내 매입시공하는 것으로 한다.
가. 도면 ① ~ (19) 까지 전선수는 각각 몇 가닥인가 ?
나. 도면 A ~ C의 명칭은 무엇인가 ? (단, 종류가 구분되어야 할 것은 구분된 명칭까지 상세히 밝히도록 하시오.)
[답안 작성]
가. ① 4가닥 ② 8가닥 ③ 4가닥 ④ 4가닥 ⑤ 4가닥 ⑥ 4가닥 ⑦ 8가닥
⑧ 4가닥 ⑨ 4가닥 ⑩ 4가닥 ⑪ 4가닥 ⑫ 4가닥 ⑬ 4가닥 ⑭ 8가닥
⑮ 4가닥 16. 8가닥 17. 8가닥 18. 13가닥 19. 18가닥
나. A : 수동조작함 B : 사이렌 C : 방출표시등 (벽붙이형)
4. 다음 설계조건을 보고 할론 설비에 대한 부대 전기설비의 접속평면도를 완성하고, 각 개소에 전선의 선수를 표시하시오.
[조건]
⊙ 배선의 양은 최소가 되게 설계한다.
⊙ 할론수동조작함과 할론수신반 사이는 직접 콘서트 파이프로 연결하며, 이 때 선수는 전원 2선, 감지기 2선,
방출등 1선, 수동조작 1선, 사이렌 1선, 방출지연 1선이다.
⊙ 할론 수신반과 실린더솔레노이드, 프레셔스위치, 방재선터간의 선로는 본 설계에서 제외한다.
[답안작성]
5. 다음 그림은 이산화탄소소화설비의 평면도이다. 이 도면을 보고 각 물음에 답하시오.
가. ⓐ ~ ⓓ 까지의 전선 가닥수는 최소 몇 가닥이 필요한가 ?
ⓐ 4가닥 ⓑ 8가닥 ⓒ 8가닥 ⓓ 8가닥
나. 시설이 잘못된 부분을 지적하고 그 이유를 쓰시오.
① 잘못된 부분 : 사이렌이 방호구역 밖에 설치되어 있다.
② 이유 : 사이렌은 방호구역 내에 있는 인명을 대피시키기 위한 경보설비로서 방호구역 내에 설치되어야 한다.
다. 종단저항은 몇 개가 필요한가 ? 2개
6. 컴퓨터실과 전기실에 할론소화설비를 하려고 한다. 이 설비를 자동적으로 동작시키기 위한 전기설계를 하시오.
[조건] 다음 심벌을 사용하여 완성하시오.
(단, 건축물의 구조는 내화구조이며, 층고는 3 [m] 이다.)
[답안작성]
▣ 감지기 개수 : 240 / 70 = 3.43 = 4 × 2 (교차회로) = 8 개
192 / 70 = 2.74 = 3 × 2 = 6개
※ 차동식 스포트형 감지기
차 보 정
1종 2종 1종 2종 특 1종 2종
4m 미만 내 9 7 9 7 7 3 2
기 50 40 50 40 40 30 15
4~8m 내 45 35 45 35 35 30 -
기 40 30 40 30 30 15 -
▣ 전선가닥수 : 교차회로방식 : 말단 4가닥, 루프 4가닥, 제어반 8가닥
▣ 압력스위치, 솔레노이드 밸브 : 말단 2가닥 (공통, PS, SV), 다음 : 3가닥
7. 다음은 이산화탄소 소화설비의 간선계통도이다. 각 물음에 답하시오.
(단, 감지기 공통선과 전원 공통선은 각각 분리해서 사용하는 조건이다.)
가. 배선 가 ~ 카 까지의 가닥수를 쓰시오.
가. 4가닥 나. 8가닥 다. 8가닥 라. 2가닥 마. 9가닥 바. 4가닥 사. 8가닥
아. 2가닥 자. 2가닥 차. 2가닥 카. 14 가닥
<수동조작함 - 수동조작함 , 제어반>
전원 +, -, 기동 S/W, 가스방출확인, 감지기 A, 감지기 B, 사이렌, 방출지연 S/W, 감지기 공통선 추가
나. 마의 배선별 용도를 쓰시오 (단, 해당 배선 가닥수까지만 기록)
|
번호
|
배선의 용도
|
번호
|
배선의 용도
|
|
1
|
전원 + 1가닥
|
6
|
감지기 B 1가닥
|
|
2
|
전원 - 1가닥
|
7
|
기동 스위치 1가닥
|
|
3
|
방출지연스위치 1가닥
|
8
|
방출표시등 1가닥
|
|
4
|
감지기 공통 1가닥
|
9
|
사이렌 1가닥
|
|
5
|
감지기 A 1가닥
|
|
|
다. 카의 배선중 마의 배선과 병렬로 접속하지 않고 추가해야 하는 배선의 용도는 ?
|
번호
|
배선의 용도
|
|
1
|
감지기 A
|
|
2
|
감지기 B
|
|
3
|
기동스위치
|
|
4
|
방출표시등
|
|
5
|
사이렌
|
8. 전산실에 할론 소화설비를 시설하고자 한다. 건축물의 구조는 내화구조이고 층간 높이가 3.5 m, 바닥 면적이 600 ㎡
이라 할 때, 다음 각 물음에 답하시오.
가. 적용될 감지기의 종류 및 수량에 대하여 쓰시오. (단, 설치하여야 할 감지기는 2종을 설치한다)
① 감지기 종류 : 연기감지기 2종
② 감지기 수량 : 600 ÷ 150 = 4개 × 2 = 8개
|
부착 높이
|
감지기 종류
|
|
|
1종 및 2종
|
3종
|
|
|
4 [m] 미만
|
150
|
50 1/3
|
|
4[m] 이상 20 [m] 미만
|
75 1/2
|
설치불가
|
나. 종단저항의 수량을 쓰시오. : 2개
다. 적용될 감지기의 회로방식은 무엇이며, 이 회로방식의 목적에 대하여 쓰시오.
① 회로방식 : 교차회로방식
② 교차회로방식의 목적 : 오동작을 방지하기 위하여
라. 할론 소화설비가 자동으로 작동하기 위한 설비도를 다음의 그림을 바탕으로 완성하시오.
[조건]
⊙ 전역방출방식
⊙ 천장은폐배선 시공
⊙ 후강전선관 적용
[답안작성]
마. 전산실 화재발생시 감지기 작동에 의한 할론 자동소화설비의 작동을 가정할 때, 이의 작동 순서에 대하여 설명하시오.
① 화재 발생
② 감지기 A 작동 → 수신기에 신호 전달
③ 제어반에 화재표시등 및 지구표시등 점등
④ 사이렌 작동하여 방호구역내 인명 대피
⑤ 감지기 B 작동 → 수신기에 신호전달
⑥ 기동스위치 작동 (SOL 밸브 작동)
⑦ 기동용기 개방
⑧ PS (압력스위치) 작동
⑥ 소화약제 방출 및 방출 표시등 점등
⑦ 소화
9. 그림은 전기실에 설치되는 할론 1301 소화설비의 전기적인 블록 다이어그램이다. 시스템을 전기적으로 완벽하게
영하기 위하여 필요한 전선의 종류, 전선의 최소 굵기, 전선의 최소 수량과 후강전선관의 크기 등을 (가) ~ (바)까지
표시하고 종단저항의 수량 (사) 를 쓰시오.
[답안작성]
가. 16 C (2.5 ㎟ - 2) 나. 16 C (2.5 ㎟ - 2) 다. 16 C (1.5㎟ -4)
라. 28 C (1.5 ㎟ - 8) 마. 16 C (2.5㎟ - 2) 바. 16 C (2.5 ㎟ - 2)
※ 전선명칭 HFIX :450 / 750 [V] 저독성 난연 가교폴리올레핀 절연전선
10. 도면과 같은 컴퓨터실에 독립적으로 할론소화설비를 하려고 한다. 이 설비를 자동적으로 동작시키기 위한 전기설계를
하시오.
[유의사항]
⊙ 평면도 및 제어계통도만 작성할 것
⊙ 감지기의 종류를 명시할 것
⊙ 배선 상호간에 사용되는 전선류와 전선 가닥수를 표시할 것
⊙ 심벌은 임의로 사용하고 심벌 부근에 심벌명을 기재할 것
⊙ 실의 높이는 4 [m]이며 지상 2층에 컴퓨터실이 있다.
[답안작성]
① 평면도
▣ 감지기 개수 : (18 × 14 - 6 × 4) ÷ 75 =3.04 × 2 = 6.08 (8개 인데 6개로 함)
② 제어 계통도
③ 감지기의 종류 : 연기감지기 2종
④ 심벌명
11. 도면은 할론 (Halon) 소화설비의 수동조작함에서 할론제어반까지의 결선도 및 계통도 (3Zone)이다. 주어진 도면과
조건을 이용하여 다음 각 물음에 답하시오.
[조건]
▣ 전선의 가닥수는 최소가닥수로 한다.
▣ 복구 스위치 및 도어 스위치는 없는 것으로 한다.
가. ① ~ ⑧ 전선 명칭을 쓰시오.
① 전원 - (공통) ② 전원 + ③ 방출표시등 ④ 방출지연스위치 ⑤ 기동스위치
⑥ 사이렌 ⑦ 감지기 A ⑧ 감지기 B
나. ⓐ ~ ⓗ 의 전선 가닥수를 쓰시오.
ⓐ 4가닥 ⓑ 8가닥 ⓒ 2가닥 ⓓ 2가닥 ⓔ 13가닥 ⓕ 18가닥 ⓖ 4가닥 ⓗ 4가닥
12. 다음 도면은 할론 소화설비의 할론 실린더실 전기배선을 나타낸 도면이다.
① ~ ⑥ 까지에 배선된 최소 배선 수를 쓰시오.

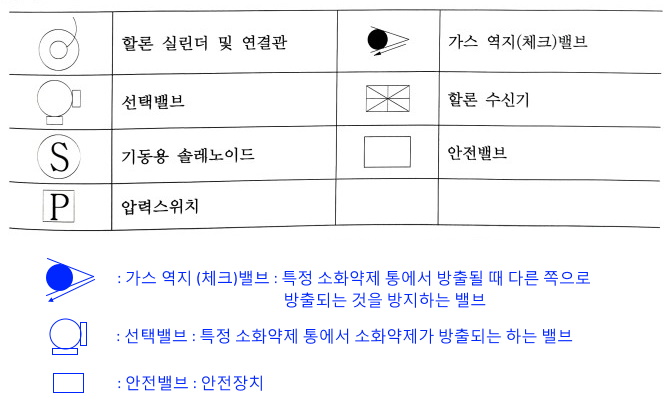

[범례]
[답안작성]
① 2가닥 ② 2가닥 ③ 2가닥 ④ 2가닥 ⑤ 2가닥 ⑥ 2가닥
13. 내화구조인 지하 1층, 지하 2층, 지하 3층 건물에 할론 1301 가스설비와 연동되는 감지기를 하려고 한다. 주어진 조건
을 이용하여 다음 각 물음에 답하시오.
[조건]
⊙ 도면의 축적은 NS로 작성한다.
※ NS (Non Scale) : 눈금 표시가 없는 상태
⊙ 감지기 배선은 교차회로 방식으로 한다.
⊙ 모든 배관 배선은 콘크리트 매입으로 한다.
⊙ 사용하는 전선관은 모두 공사용 후강전선관으로 한다.
⊙ 전원 및 감지기 공통선은 별도로 사용한다.
⊙ 지상 1층에는 수신기가 설치되어 있다.
⊙ 각 층의 높이는 3.8 [m] 이다.
가. 그림에서 ① ~ ⑤ 의 필요한 배선 가닥수를 산정하시오.
① 8가닥 ② 4가닥 ③ 4가닥 ④ 4가닥 ⑤ 4가닥
나. ⓐ 와 ⓑ 의 명칭과 목적을 쓰시오.
ⓐ 명칭 : 사이렌
목적 : 실내에 있는 사람들을 대피시키기 위하여
ⓑ 명칭 : 방출표시등 (벽붙이형)
목적 : 외부인의 출입을 금지시키기 위하여

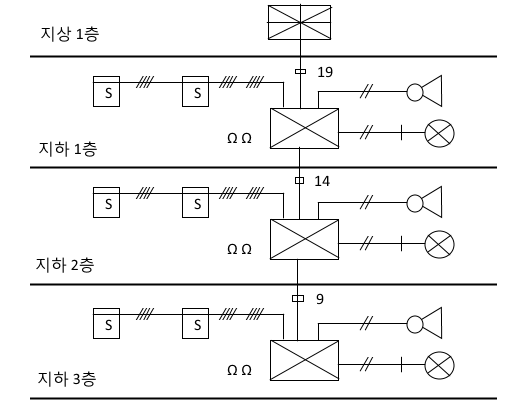

다. 계통도를 그리고 계통도상에 배선 가닥수를 표시하시오.

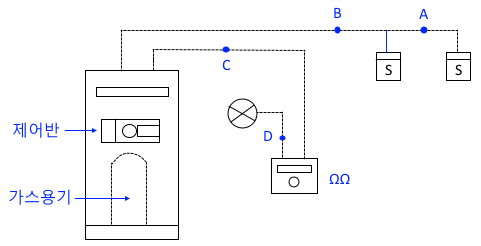

14. 다음 그림은 할론 소화설비의 피키지시스템에서 종단저항이 수동조작함에 설치되어 있는 경우이다. 전선의 용도와
가닥수를 쓰시오.
[답안작성]
|
기호
|
가닥수
|
용 도
|
|
A
|
4
|
공통선 2, 연기감지기 2
|
|
B
|
8
|
공통선 4, 연기감지기 A 2, 연기감지기 B 2
|
|
C
|
7
|
전원 +, - , 방출지연스위치, 감지기 A, B, 기동스위치, 발출표시등
|
|
D
|
2
|
공통 1, 방출표시등 1
|
