경계구역 - 경보시설 - 소방시설

1. 경계구역

   ▣ #특정소방대상물 중 #화재 #신호 를 발신하고 그 신호를 수신 및 유효하게 제어할 수 있는 구역

2. 경계구역의 설정기준

 가. 수평적 경계구역

  ① 층, 면적, 길이별 기준

    ㉠ 하나의 경계구역이 2개 이상의 건축물에 미치지 아니하도록 할 것

    ㉡ 하나의 경계구역이 2개 이상의 층에 미치지 아니하도록 할 것. 다만, 500 [㎡] 이하의 범위 안에서는 2개의 층을

         하나의 경계구역으로 할 수 있다.

    ㉢ 하나의 경계구역의 면적은 600 [㎡] 이하로 하고 한 변의 길이는 50 [m] 이하로 할 것. 다만, 해당 특정소방대상물의

         주된 출입구에서 그 내부 전체가 보이는 것에 있어서는 한 변의 길이가 50 [m] 의 범위 내에서 1,000 [㎡] 이하로

         할 수 있다.

  ② 외기 개방시의 기준 (차고, 주차장, 창고)

    ⊙ 외기에 면하여 상시 개방된 부분이 있는 차고, 주차장, 창고 등에 있어서는 외기에 면하는 각 부분으로 부터 5 [m]

         미만의 범위 안에 있는 부분은 경계구역의 면적에 산입하지 아니한다.

  ③ 다른 설비에 감지기 설치시의 기준

    ⊙ #스프링클러설비 , 물분무등 소화설비 또는 제연설비의 화재감지장치로서 화재감지기를 설치한 경우의 경계구역은

        해당 소화설비의 방사구역 또는 제연구역과 동일하게 설정할 수 있다.

​

나. 수평적 경계구역의 예

  ▣ 2개 층을 하나의 경계구역으로 할 수 있는 경우



  ▣ 하나의 경계구역의 면적 및 길이



  ▣ 1경계구역



   설정기준 ㉠ 한변의 길이 50 [m]이하, 면적 600 [㎡] 이하

                   ㉡ 주된 출입구에서 내부 전체가 보이는 곳에서 한변의 길이 50 [m]이고 내부 면적 1,000[㎡] 이하

​

  ▣ 2경계구역



  ▣ 4경계구역



다. 수직적 경계구역

  ▣ 계단, 경사로(에스컬레이터 경사로 포함), 엘리베이터 승강로 (권상기실이 있는 경우에는 권상기실), 린넨슈트, 파이프

       피트 및 덕트, 기타 이와 유사한 부분에 대하여는 별도로 경계구역을 설정하되, 하나의 경계구역은 높이 45 [m] 이하로

       하고, 지하층의 계단 및 #경사로 (지하층의 층수가 1일 경우는 제외)는 별도로 하나의 경계구역으로 할 것

​

라. 수직적 경계구역의 예



【 출제 예상 문제 】

​

1. 다음 그림과 같은 건물의 #경계구역 수를 구하시오.



  [답안작성]



   ▣ 3경계구역

​

2. 다음 그림과 같이 외기에 면하여 상시 개방된 부분이 있는 주차장에 자동화재탐지설비를 설치하고자 한다.

    경계구역 면적 [㎡]를 구하시오.



   [답안작성]



   ▣ 주차장 등 외기와 면하여 상시 개방되는 곳은 5 [m] 까지 경계구역에서 제외

       경계구역 = 10 × (12-5) = 10 × 7 = 70 [㎡]

​

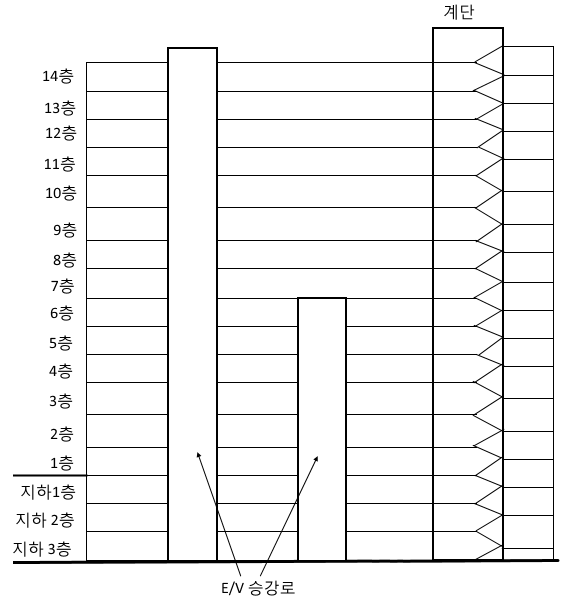

3. 지하 3층, 지상 14층인 건축물에 자동화재탐지설비를 설치하려고 한다. 다음의 조건을 참고하여 각 물음에 답하시오.

  [조건]

   ⊙ 엘리베이터는 지하 3층에서 지상 14층 까지 연결되는 1대와 지하 3층에서 지상 6층까지 연결되는 1대 총 2대가

        설치되어 있다.

   ⊙ 계단은 건축물의 우측에 1개소가 설치되어 있으며, 지하 3층에서 옥상까지 연결되어 있다.

   ⊙ 건축물의 층고는 3.3 [m] 이다.



 가. 수직적 경계구역의 전체 경계구역수를 구하시오.​

 나. 환경상태가 연기가 멀리 이동해서 감지기에 도달하는 장소 (계단, 경사로)에 설치하는 감지기의 명칭을 4가지 쓰시오.

    ① #광전식 #스포트형 감지기

    ② 광전식 #분리형 감지기

    ③ 광전아날로그식 스포트형 감지기

    ④ 광전아날로그식 분리형 감지기

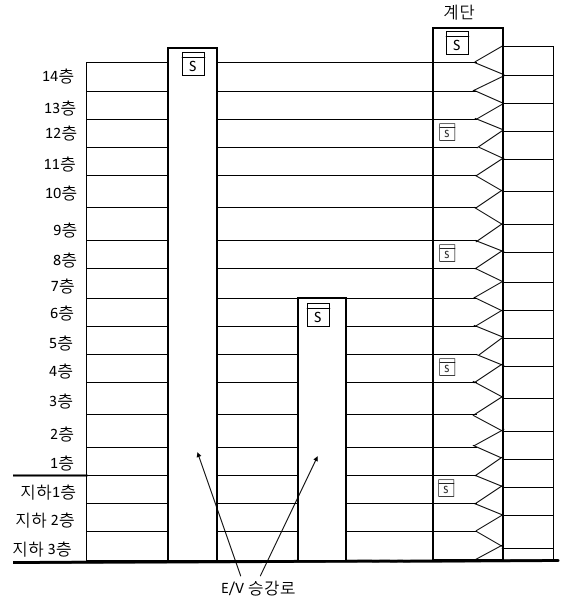

 다. 위 그림에서 수직적 경계구역의 적당한 위치에 연기감지기를 그려 넣으시오.  (단, 연기감지기는 2종을 설치한다)



4. 내화구조인 지하2층, 지상 6층인 특정소방대상물에 자동화재탐지설비를 설치하려고 한다.

    다음 조건을 참조하여 각 물음에 답하시오.

  < 조건 >

   ⊙ 지하 2층에서 지상 6층 까지의 직통계단은 1개소이다.

   ⊙ 각 층에 감지기는 차동식 스포트형 1종을 설치하고, 계단은 연기감지기 2종을 설치한다.

   ⊙ 5층 이하의 층의 바닥면적은 640 [㎡] 이다. (샤워시설이 있는 화장실의 면적은 각 층별로 50 [㎡] 이다.)

   ⊙ 6층의 바닥면적은 480 [㎡]이다. (화장실은 없다.)

   ⊙ 지하 1층과 지상 1층의 높이는 4.5 [m]이며 나머지 층은 높이가 3.8 [m] 이다.

   ⊙ 복도는 없는 구조이다.

​

 가. 경계구역수를 구하시오.​

 나. 감지기의 수량을 종류별로 구하시오.

  <차동식 스포트형 감지기 1종>

  <연기 감지기 2종>​

    정답 : ① #차동식 #스포트형 #감지기 (1종) : 69개

  ② 연기감지기 (2종) : 3개

​

5. 다음은 자동화재탐지설비를 나타낸 도면이다. 조건을 참조하여 각 물음에 답하시오.



  < 조건 >

   ⊙ 각 층의 높이는 4 [m]입니다.

   ⊙ 계단, 경사로 및 수직경계구역의 면적은 계산과정에서 제외한다.

​

 가. 위의 도면을 보고 경계구역수를 산출하여 표의 빈칸을 채우시오.

층수	산출내역	경계구역수
4층	450 ÷ 600 = 0.75 ≒ 1	1경계구역
3층	600 ÷ 600 = 1	1경계구역
2층	700 ÷ 600 = 1.17 ≒ 2	2경계구역
1층	750 ÷ 600 = 1.25 ≒ 2	2경계구역
지하1층	1,000 ÷ 600 = 1.67 ≒ 2	2경계구역
지하2층	1,350 ÷ 600 = 2.25 ≒ 3	3경계구역

 나. 본 #소방대상물 에 계단 및 엘리베이터가 각각 1개소씩 설치되어 있을 경우 수신기는 P형 몇 회로용을 사용하여야

       하는지 산출내역과 #회로수 를 쓰시오.

  <수평적 경계구역>

     ▣ 1+1+2+2+2+3 = 11경계구역

  <수직적 경계구역>​

       <총 경계구역 수> 11 + 1+ 1+ 1 = 14 경계구역

                14 경계구역은 14회로이므로 15회로용 수신기를 사용

                [정답] 15회로용

​

6. 지하 1층, 지상 5층 건축물에 자동화재탐지설비를 설치하려고 한다. 다음의 조건을 참고하여 각 물음에 답하시오.

  <조건>

   ⊙ 평면도상의 구조는 모든 층이 동일하다.

   ⊙ 계단 및 엘리베이터 (EL)는 건축물 양쪽에 각각 1개소씩 설치되어 있다.

   ⊙ 엘리베이터 (EL)는 2대 모두 지하 1층에서 지상 5층까지 연결된다.

   ⊙ 계단 1개소의 단면적은 25 [㎡], 엘리베이터 (EL) 1개소의 단면적은 12 [㎡] 이다.

   ⊙ 이 건축물의 한 개 층의 층고는 4 [m] 이다.



 가. 한층의 수평적 #경계구역 을 구하시오.

 나. 이 건축물의 수평적 경계구역과 수직적 경계구역을 구하시오.

   ① 수평적 경계구역 : 2 × 6개층 = 12 경계구역

   ② 수직적 경계구역​

 다. 이 건축물에 사용되는 수신기의 종류를 쓰시오. P형 #수신기

 라. 일반적으로 #계단 및 #엘리베이터 (EL)에 설치하는 감지기의 종류 및 종별을 쓰시오.   #연기감지기 2종

 마. 계단에 감지기를 설치할 경우 설치하여야 할 층을 모두 쓰시오. 지상 2층, 지상 5층
