1. 제연구역구획의 기준 (NFTC 504. 2. 1. 2)

  ① 재질은 내화재료, 불연재료 또는 제연경계벽으로 성능을 인정받은 것으로서 화재시 설계 변경 · 파괴되지 아니하고

       연기가 누설되지 않는 기밀성이 있는 재료로 해야 한다.

  ② 제연경계는 제연경계의 폭이 0.6 m 이상이고, 수직거리는 2 m 이내이어야 한다. 다만, 구조상 불가피한 경우는 2 m 를

       초과할 수 있다.

  ③ 제연경계벽은 배연시 기류에 따라 그 하단이 쉽게 흔들리지 아니해야 하며, 또한 가동식의 경우에는 급속히 하강하여

       인명에 위해를 주지 아니하는 구조이어야 한다.

​

2. 배출량 및 배출방식 (NFTC 501. 2. 3)

가. 통로

   ▣ 45,000 ㎥/hr 이상일 것

나. 거실

  ① 거실의 바닥면적이 400 ㎡ 미만일 경우 (최저 5,000㎥/hr 이상일 것)

       배출량 [㎥/min] = 바닥면적 [㎡] × 1 [㎥/min·㎡]

  ② 거실의 바닥면적이 400 ㎡ 이상일 경우 (예상 제연구역이 제연경계로 구획된 경우)

     ㉠ 거실의 바닥면적이 400 ㎡ 이상, 직경 40m 원의 범위 안에 있을 경우 (최저 40,000 ㎥/hr 이상일 것)

    ㉡ 거실의 바닥면적이 400 ㎡ 이상, 직경 40m 원의 범위를 초과할 경우 (최저 45,000 ㎥/h 이상일 것)

   ◈ 배출량 계산시 배출량의 단위가 ㎥/h (CMS)이므로 60분을 곱할 것

         ※ CMH : Cubic meter hour

   ◈ 제연경계벽으로 구획되었다는 것은 수직거리가 있다는 말과 같다. 대규모 거실(바닥면적 400 ㎡ 이상인 경우)는

         배출량을 표의 값으로 계산하는데 만약 수직거리가 주어지지 않으면 최소 배출량을 적용한다.

        ※ 최소 배출량 적용 이유 : 청결층 유지

​

다. 공동 예상 제연구역의 배출량

  ① 공동배연구역 (공동 예상 제연구역안에 설치된 예상 제연구역이 각각 벽으로 구획된 경우) 각 예상제연구역의 배출량

       을 합한 것 이상 (예상 제연구역의 바닥면적이 400 ㎡ 미만인 경우 배출량은 바닥면적 1 ㎡당 1㎥/min 이상으로 하고

       공동 예상 제연구역 전체 배출량은 5,000 ㎥/hr 이상으로 할 것)

  ② 독립배연구역 (공동 예상 제연구역 안에 설치된 예상제연구역이 각각 제연경계로 구획된 경우) 각 예상 제연구역의

       배출량 중 최대의 것

    ※ 공 - 벽 - 합: 공동배연구역 - 벽으로 구획 (개별 배출량의 합)

        독 - 제 - 최 : 독립배연구역 - 제연경계로 구획 (최대량)

 ▣ 배출구 (NFTC 501.2.4.2)

   ⊙ 예상 제연구역의 각 부분으로 부터 하나의 배출구까지의 수평거리는 10m 이내가 되도록 해야 한다.

[참고] 댐퍼의 종류

 ▣ 기능에 따른 분류

   ① 방화댐퍼 (Fire Damper : FD) : 화염에 의한 피해를 방지하기 위한 목적으로 설치되며 퓨즈의 용융 등에 의해 작동

                                                         된다.

  ② 방연댐퍼 (Smoke Damper : SD) : 유독가스나 연기에 의한 피해를 방지하기 위한 목적으로 설치되며 연기감지기의

                                                        신호에 의하여 자동적으로 폐쇄된다.

  ③ 풍량조절댐퍼 (Volume Damper : VD) : 덕트 내의 풍량을 조절하기 위한 댐퍼

  ④ 플랩 댐퍼 (Flap Damper ) : 과압에 의해 날개를 자동적으로 개방하는 구조의 과압방지 배출 댐퍼

 ▣ 구조에 따른 분류

  ① 솔레노이드 댐퍼 (Solenoid damper) : 솔레노이드가 누르게 핀을 이동시킴으로써 작동되며 개구부 면적이 작은 곳에

                                                                   설치한다.

  ② 모터 댐퍼 (Motor damper) : 모터가 누르게 핀을 이동시킴으로서 작동되며 개구부 면적이 넓은 곳에 설치한다.

  ③ 퓨즈 댐퍼 (fusible link type damper) : 덕트 내부가 일정 온도 이상이 되면 퓨즈가 용융되어 댐퍼에 설치된 폐쇄용

                                                                   스프링에 의해 자동적으로 폐쇄되는 댐퍼이다.

​

1. 바닥면적이 60㎡인 어느 실내에 제연설비를 하려고 한다. 최소 소요배출량은 몇 [㎥/hr] 인가 ? (단, 거실의 바닥면적은

     400 ㎡ 미만으로 구획되어 있다) [3점] ★★★★★

[문제풀이]

  배출량 [㎥/min] = 바닥면적 [㎡] × 1 [㎥/min · ㎡]

   ⊙ 배출량 = 60 ㎡ × 1 ㎥/min · ㎡ = 60 ㎥/min

   ⊙ 단위 환산 : 60 ㎥/min × 60 min = 3,600 ㎥/h

   ⊙ 바닥면적 400 ㎡ 이하의 최저배출량은 5,000 ㎥/h 이상이므로 정답은 5,000 ㎥/h 이다.

​

[해설] 배출량 (거실의 바닥면적이 400㎡ 미만일 경우 (최저 5,000 ㎥/h 이상일 것))  : 일반적인 경우

   배출량 [㎥/min] = 바닥면적 [㎡] × 1 [㎥/min · ㎡]

​

2. 제연설비에 대한 다음 조건을 참조하여 각 물음에 답하시오. [12점)

[조건]

  ① 바닥면적이 390 ㎡인 거실이다.

  ② 제연덕트의 길이는 총 80 m이고 덕트의 저항은 0.2 ㎜Aq/m로 한다.

  ③ 배기구의 저항은 8 ㎜Aq, 그릴저항은 3 ㎜Aq, 부속류 저항은 덕트저항의 50%로 한다.

  ④ 송풍기는 시로코 팬 (Sirocco FAN)을 선정하고 효율은 60%로 한다.

  ⑤ 전달계수는 1.1로 한다.

가. 예상 제연구역에 필요한 배출량 [㎥/h]을 구하시오.

나. 송풍기에 필요한 전압 [㎜Aq]을 구하시오.

다. 송풍기의 전동기 동력 [kW]을 구하시오.

라. 바닥면적이 400 ㎡ 미만의 거실에서 최저 배출량은 5,000 ㎥/hr이상으로 규정하고 있다. 그 이유를 쓰시오.

마. 다익형 팬의 특징을 2가지만 쓰시오.

바. 회전수가 1,700rpm일 때 이 송풍기의 전압을 1.2배로 높이려면 회전수를 얼마로 증가시켜야 하는지 구하시오.

[문제풀이]

 가. 예상 제연구역에 필요한 배출량 [㎥/h]을 구하시오.

      배출량 [㎥/min] = 바닥면적 [㎡] × 1 [㎥/min · ㎡]

  ⊙ 배출량 = 300 ㎡ × 1 ㎥/min · ㎡ = 300 ㎥/min

  ⊙ 단위 환산 : 300 ㎥/min × 60 min = 18,000 ㎥/h

  ⊙ 바닥면적 400 ㎡ 이하의 최저배출량은 5,000 ㎥/h 이상이므로 정답은 18,000 ㎥/h 이다.

나. 송풍기에 필요한 전압 [㎜Aq]을 구하시오.

  ▣ 전압[㎜Aq] = 덕트손실압력 [㎜Aq] + 배기구 저항 [㎜Aq] + 그릴저항 · 부속류 저항 [㎜Aq]

     ∴ 전압 = 0.2 × 80 + 8 + 3 + 0.2 × 80 × 0.5 = 35 ㎜Aq

다. 송풍기의 전동기 동력 [kW]을 구하시오.​

라. 바닥면적이 400 ㎡ 미만의 거실에서 최저 배출량은 5,000 ㎥/hr이상으로 규정하고 있다. 그 이유를 쓰시오. 최소 청결층

      유지

마. 다익형 팬의 특징을 2가지만 쓰시오.

  ▣ 동일 용량에 대한 크기가 적어 설치면적이 작아진다.

  ▣ 낮은 압력에 많은 양의 송풍에 유리하다.

바. 회전수가 1,700rpm일 때 이 송풍기의 전압을 1.2배로 높이려면 회전수를 얼마로 증가시켜야 하는지 구하시오.

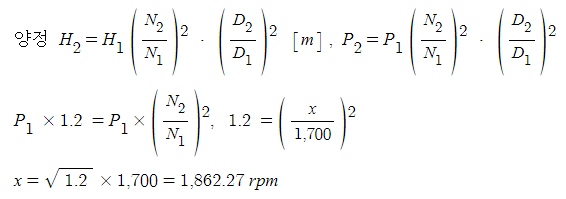

 ▣ 상사법칙

  ◈ 양정 : 펌프의 양정은 회전수 및 관경의 제곱에 비례한다.

    ※ 양정은 압력에 대응관계에 있다.​

【 해설 】 다익형 송풍기의 특징 (시로코 송풍기 - 다익형 송풍기)

  ① 동일 용량에 대한 크기가 적어 설치면적이 작아진다.

  ② 낮은 압력에 대한 많은 양의 송풍에 유리하다.

  ③ 속도가 낮아 소음이 작다.

  ④ 풍량변동에 대한 풍압의 변화가 적으며 많은 공기구멍으로 급배기하고 있는 경우 기존의 일부를 폐쇄해도 다른 급배기

       구의 영향이 적다.

  ⑤ 효율이 좋지 않다.

【참고】 상사법칙

  ① 유량 : 펌프의 유량은 회전수에 비례하고 관경의 세제곱에 비례한다.​

       여기서, Q1 : 변경 전 유량 [ℓ/min],         Q2 : 변경 후 유량 [ℓ/min]

                    N1 : 변경 전 회전수 [rpm],       N2 : 변경 후 회전수 [ℓ/rpm]

                    D1 : 변경 전 관경 [㎜],             D2 : 변경 후 관경 [[㎜]

​

  ② 양정 : 펌프의 양정은 회전수 및 관경의 제곱에 비례한다.

          여기서, H1 : 변경 전 양정 [m],               H2 : 변경 후 양정 [m]

                       N1 : 변경 전 회전수 [rpm],        N2 : 변경 후 회전수 [ℓ/rpm]

                       D1 : 변경 전 관경 [㎜],              D2 : 변경 후 관경 [[㎜]

​

  ③ 축동력 : 펌프의 축동력은 회전수의 세제곱 및 관경의 오제곱에 비례한다.​

        여기서, P1 : 변경 전 축동력 [kW],                 P2 : 변경 후 축동력 [kW]

                     N1 : 변경 전 회전수 [rpm],                N2 : 변경 후 회전수 [ℓ/rpm]

                     D1 : 변경 전 관경 [㎜],                      D2 : 변경 후 관경 [[㎜]

​

#제연구역 #내화재료 #불연재료 #배출량 #수직거리 #제연경계 #CMH #공동배연구역

#독립배연구역 #댐퍼 #솔레노이드 #덕트 #다익형팬 #시로코팬 #sirocco #상사법칙

1. 거실(상가) 제연설비

  ▣ 화재발생시 화재가 발생한 구역의 연기를 거실 또는 통로에서 배출시키고, 거실의 하부나 인접구역에서 신선한 공기를

       공급하는 동시에 청결 층을 유지하여 피난 및 소화활동을 원활하게 하기 위한 설비

​

2. 전실(부속실) 제연설비

  ▣ 특별피난계단의 계단실 및 전실(부속실) 등에 급기 가압하여 전실(부속실) 및 계단실 또는 비상용승강기의 수직관통부

       로 연기 유입을 차단하는 설비

​

3. 제연구역구획의 기준

   ① 하나의 제연구역의 면적은 1,000[㎡] 이내로 할 것

   ② 거실과 통로 (복도 포함)는 상호제연 구획할 것

   ③ 통로상의 제연구역은 보행중심선의 길이가 60 [m]를 초과하지 아니할 것

   ④ 하나의 제연구역은 직경 60 [m] 원 내에 들어갈 수 있을 것

   ⑤ 하나의 제연구역은 2개 이상 층에 미치지 아니하도록 할 것. 다만, 층이 구분이 불분명한 부분은 그 부분을 다른 부분

        과 별도로 제연구획하여야 한다.

​

4. 제연경계

  ▣ 제연경계는 제연경계의 폭이 0.6 [m] 이상이고, 수직거리 2 [m] 이내이어야 한다.

       다만, 구조상 불가피한 경우는 2 [m]를 초과할 수 있다.

5. 제연설비의 기동장치

   ① 수동식 기동장치 : 수동조작반의 누름스위치

   ② 자동식 기동장치 : 감지기

​

6. 제연설비의 비상전원

  가. 종류 : 자가발전설비, 축전지 설비, 전기저장장치

  나. 비상전원의 설치 기준

    ① 점검에 편리하고 화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 곳에 설치

    ② 제연설비를 유효하게 20분 이상 작동할 수 있도록 할 것

    ③ 상용전원으로 부터 전력의 공급이 중단된 때에는 자동으로 비상전원으로 부터 전력을 공급받을 수 있도록 할 것

    ④ 비상전원의 설치장소는 다른 장소와 방화구획 할 것. 이 경우 그 장소에는 비상전원의 공급에 필요한 기구나 설비외

         의 것 (열병합발전설비에 필요한 기구나 설비는 제외한다)을 두어서는 아니된다.

    ⑤ 비상전원을 실내에 설치하는 때에는 그 실내에 비상조명등을 설치할 것

​

7. 제연설비 배출기의 설치기준

  ① 배출기의 배출능력은 규정에 따른 배출량 이상이 되도록 할 것

  ② 배출기와 배출풍도의 접속부분에 사용하는 캔버스는 내열성(석면재료는 제외)이 있는 것으로 할 것

     ※ 캔버스(Canvas) : 덕트와 턱트 사이에 천 등을 삽입하여 진동을 흡수하기 위한 것

  ③ 배출기의 전동기 부분과 배풍기 부분은 분리하여 설치하여야 하며, 배풍기 부분은 유효한 내열처리를 할 것

​

8. 배연창 설비

  ▣ 화재시 발생하는 연기를 신속하에 외부로 배출시켜 피난 및 소화활동에 지장이 없도록 하기 위한 설비

  ① 배연창 설비의 설치대상

    ▣ 6층 이상인 건축물로서 문화 및 집회시설, 종교시설, 판매시설, 운수시설, 의료시설, 수련시설 중 유스호스텔, 운동시

        설, 업무시설, 숙박시설, 위락시설, 관광휴게시설, 제2종 근린생활시설 중 고시원 및 장례식장의 거실에는 국토교통부

        령으로 정하는 기준에 따라 배연설비를 하여야 한다. 다만, 피난층인 경우에는 그러하지 아니하다.

  ② 배연창설비의 구동방식

     ㉠ 모터 (Motor) 방식

     ㉡ 솔레노이드(Solenoid) 방식

  ③ 배연창 설비의 적합기준

    ▣ 배연창의 유효면적은 1 [㎡] 이상으로서 그 면적의 합계가 당해 건축물의 바닥면적(방화구획이 설치되는 경우에는

         그 구획된 부분의 바닥면적을 말한다)의 1/100 이상일 것

9. 자동방화셔터

  ▣ 방화구획의 용도로 화재시 연기 및 열을 감지하여 자동폐쇄되는 것으로서, 공장, 체육관 등 넓은 공간에 부득이하게

       내화구조로 된 벽을 설치하지 못는 경우에 사용하는 방화셔터

  ① 설치위치

      ▣ 피난상 유효한 갑종 방화문으로 부터 3 [m] 이내에 별도로 설치

  ② 셔터의 구성

     ㉠ 전동 또는 수동에 의하여 개폐할 수 있는 장치 (연동제어기 및 수동개폐장치)

     ㉡ 연기감지기, 열감지기 (정온식 또는 보상식 특종의 공칭작동온도가 60~70[℃]인 것)

     ㉢ 화재발생시 연기 및 열에 의하여 자동 폐쇄되는 장치 (셔터본체 및 모터)

  ③ 작동 기준

    ㉠ 2단 작동

      ⊙ 연기감지기에 의한 일부 폐쇄 (1단) : 제연경계의 기능

      ⊙ 열감지기에 의한 완전폐쇄 (2단) : 방화구획의 기능

    ㉡ 완전폐쇄시의 기준

      ⊙ 셔터의 상부는 상층바닥에 직접 닿도록 하여야 하며, 부득이하게 발생한 바닥과의 틈새는 화재시 연기와 열의 이동

           통로가 되지 않도록 방화구획에 준하는 처리를 할 것 (천장까지 완전히 구획할 것)

        ※ 일체형 방화셔터 : 방화셔터의 일부에 피난을 위한 출입구가 설치된 셔터

【 출제 예상 문제 】

1. 다음은 자동방화셔터에 대한 그림이다. 그림을 보고 기호 ㉠ ~ ㉬의 명칭을 보기에서 고르시오.

 [보기]

    ⊙ 자동폐쇄장치                                              ⊙ 방화셔터 (Slat)

    ⊙ 방화문(피난문, 쪽문)                                  ⊙ 좌판(T-BAR) - 장애물 감지장치

    ⊙ 수동폐쇄장치 (Up-down 스위치)                ⊙ 주의등 (경광등)

    ⊙ 음성발생장치                                             ⊙ 셔터하강 착지점

    ⊙ 위해방지용 연동제어기                              ⊙ 감지기 (연기/열)

    ⊙ 가이드레일                                                 ⊙ 연동제어기

    ⊙ 방화문 자동폐쇄장치 (자동도어케크)

​

[답안 작성]

   ㉠ 감지기 (열/연기)                                              ㉡ 연동제어기

   ㉢ 자동폐쇄장치                                                  ㉣ 방화셔터 (Slate)

   ㉤ 가이드 레일                                                    ㉥ 방화문 (피난문, 쪽문)

   ㉦ 방화문 자동폐쇄장치(자동도어체크)              ㉧ 좌판(T-BAR) - 장애물 감지장치

   ㉨ 수동폐쇄장치 (Up - down 스위치)                  ㉩ 주의등 (경광등)

   ㉪ 음성발생장치                                                  ㉫ 셔터 하강 착지점

   ㉬ 위해방지용 연동 제어기

​

2. 배연창 설비에 대한 다음 각 물음에 답하시오.

 가. 구동방식 2가지를 쓰시오.

      ① 솔레노이드 방식                 ② 모터 방식

 나. 이 설비는 일반적으로 몇 응 이상의 건물에 시설하여야 하는가 ? 6층 이상

 다. 배연구의 구조에 대하여 간단히 설명하시오.

   ▣ 연기감지기 또는 열감지기에 의하여 자동적으로 개방될 수 있는 구조로 하되, 손으로 여닫을 수 있을 것

 라. 이 설비가 설치되는 건물의 바닥면적이 500[㎡]일 때 배연창의 유효면적을 구하시오.

   ▣ 배연창 면적 : 바닥면적 ÷ 100 = 500 ÷ 100 = 5 [㎡] 이상

​

3. 제연설비의 화재안전기준에서 정하는 비상전원에 관한 다음 물음에 답하시오.

 가. 제연설비에 사용할 수 있는 비상전원의 종류 3가지를 쓰시오.

     ▣ 자가발전설비, 축전지 설비, 전기저장장치

 나. 비상전원의 설치기준을 5가지 쓰시오.

   ① 점검에 편리하고 화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 곳에 설치할 것

   ② 제연설비를 유효하게 20분 이상 작동할 수 있을 것

   ③ 상용전원으로 부터 전력의 공급이 중단된 때에는 자동으로 비상전원으로 부터 전력을 공급받을 수 있을 것

   ④ 비상전원을 실내에 설치하는 때에는 그 실내에 비상조명등을 설치할 것

   ⑤ 비상전원의 설치장소는 다른 장소와 방화 구획하여야 하며, 그 장소에는 비상전원의 공급에 필요한 기구나 설비 외의

        것을 두지 말 것 (단, 열병합발선설비에 필요한 기구나 설비는 제외)

​

4. 제연설비의 설치기준에 관한 내용이다. (     )안에 알맞은 말을 쓰시오.

  가. 하나의 제연구역의 면적은 (1,000) [㎡] 이내로 할 것

  나. 통로상의 제연구역은 일반적인 경우 보행중심선의 길이가 (60) [m]를 초과하지 아니할 것

  다. 가동식의 벽, 제연경계벽, 댐퍼 및 배출기의 작동은 (① 자동화재탐지설비)와 연동되어야 하며, 예상 제연구역 및 제어

         반에서 (② 수동)으로 기동이 가동하도록 하여야 한다.

​

5. 제연설비의 배출기 설치기준에 관한 내용이다. (     )안에 알맞은 말을 쓰시오.

  가. 배출기와 배출풍도의 접속부분에 사용하는 캔버스는 (내열성)이 있는 것으로 할 것

  나. 배출기의 전동기부분과 (배풍기)부분은 분리하여 설치할 것

  다. 배풍기 부분은 유효한 (내열)처리를 할 것

​

6. 배연창 설비에 대한 다음 각 물음에 답하시오.

  가. 배연창 설비는 일반적으로 몇 층 이상의 건물에 시설하여야 하는가 ? 6층 이상

  나. 구동방식 2가지를 쓰시오.

       ① 솔레노이드 방식                   ② 모터 방식

  다. 건축물에 방화구획이 설치된 경우에는 그 구획마다 몇 개소 이상의 배연창을 설치하여야 하는가 ? 1개소

  라. 배연창의 유효면적은 몇 [㎡] 이상이어야 하는가 ? 1 [㎡] 이상

​
