1. 아래 그림과 같이 벽으로 구획된 제연구역의 공동배연에 필요한 소요풍량합계 [㎥/min]와 축동력 [kW]을 구하시오.

      (단, 송풍기의 전압은 100 [㎜Aq], 전효율은 50% 이다)  [6점] ★★★★★

[문제풀이]

 ① 소요풍량의 합계

   ▣ 공·벽·합 : 공동배연구역 - 벽으로 구획 - 각각의 실 풍량합계

   ▣ 독·제·최 : 독립배연구역 - 제연경계구획 - 각실의 최대 풍량

    ⊙ 8,000 [㎥/hr] + 8,000 [㎥/hr] = 16,000 [㎥/hr]

    ⊙ 단위 환산 : 16,000 [㎥/hr] × 1/60 = 266,666 [㎥/min]

  ② 축동력

[해설] 소요동력 합계 · 축동력

가. 공동 예상 제연구역의 배출량

  ① 공동배연구역 (공동예상제연구역 안에 설치된 예상제연구역이 각각 벽으로 구획된 경우) : 각 예상 제연구역의 배출량

       을 합한 것 이상

  ② 독립배연구역 (공동 예상 제연구역 안에 설치된 예상제연구역이 각각 제연경계로 구획된 경우) : 각 예상제연구역의

       배출량 중 최대의 것

나. FAN (배연기, 송풍기)의 축동력

   여기서, P : FAN (배연기, 송풍기) 동력 [kW],    PT : 전압 [㎜Aq, ㎜H2O],   Q : 풍량 [㎥/min] , η : 전효율, k : 전달계수

[참고] 제연구역의 구획

  ① 보

  ② 제연경계벽 (제연경계)

  ③ 벽 (화재시 자동으로 구획되는 가동벽, 셔터, 방화문을 포함)



2. 제연설비에 사용되는 배연기를 설계하려고 한다. 다음 조건을 참조하여 각 물음에 답하시오. [8점] ★★★★★

[조건]

  ① Duct의 소요전압은 80 ㎜Aq 이다.

  ② 배연기의 효율은 60 %, 여유율은 10%, 풍량은 24,000 ㎥/h 이다.

가. 배연기의 동력 [kW]을 구하시오.

나. 문제 가. 의 배연기를 시운전한 결과 600 rpm에 풍량 18,000 ㎥/hr로 용량이 부족하였다. 이 배연기의 풍량을 설계조건

      의 풍량으로 맞추기 위해 회전수를 몇 [rpm]으로 변경해야 하는지 계산하시오.

다. 제연설비에서 사용되는 송풍기 중 원심식 송풍기의 종류를 2가지 쓰시오.

[문제풀이]

가. 배연기의 동력 [kW]을 구하시오.

나. 문제 가. 의 배연기를 시운전한 결과 600 rpm에 풍량 18,000 ㎥/hr로 용량이 부족하였다. 이 배연기의 풍량을 설계조건

      의 풍량으로 맞추기 위해 회전수를 몇 [rpm]으로 변경해야 하는지 계산하시오.

[상사법칙] 펌프의 유량은 회전수에 비례하고 관경의 세제곱에 비례한다.

다. 제연설비에서 사용되는 송풍기 중 원심식 송풍기의 종류를 2가지 쓰시오.

   ① 다익형 팬          ② 터보형 팬



[해설] 배연기의 동력 · 상사법칙 (풍량) · 원심식 송풍기의 종류

가. FAN (배연기, 송풍기)의 동력

          여기서, P : FAN (배연기, 송풍기) 동력 [kW],   PT : 전압 [㎜Aq, ㎜H2O],   Q : 풍량 [㎥/min] ,

                       η : 전효율(η전효율 = η수력효율 × η체적효율 × η기계효율),  k : 전달계수

나. 펌프의 상사법칙 (풍량)

 ① 유량 : 펌프의 유량은 회전수에 비례하고 관경의 세제곱에 비례한다.

         여기서, Q1 : 변경 전 유량 [ℓ/min], Q2 : 변경 후 유량 [ℓ/min],    N1 : 변경 전 회전수 [rpm], N2 : 변경 후 회전수 [ℓ/rpm]

                      D1 : 변경 전 관경 [㎜], D2 : 변경 후 관경 [[㎜]

② 양정 : 펌프의 양정은 회전수 및 관경의 제곱에 비례한다.

         여기서, H1 : 변경 전 양정 [m], H2 : 변경 후 양정 [m],    N1 : 변경 전 회전수 [rpm], N2 : 변경 후 회전수 [ℓ/rpm]

                      D1 : 변경 전 관경 [㎜], D2 : 변경 후 관경 [[㎜]

③ 축동력 : 펌프의 축동력은 회전수의 세제곱 및 관경의 오제곱에 비례한다.

        여기서, P1 : 변경 전 축동력 [kW], P2 : 변경 후 축동력 [kW],     N1 : 변경 전 회전수 [rpm], N2 : 변경 후 회전수 [ℓ/rpm]

                     D1 : 변경 전 관경 [㎜], D2 : 변경 후 관경 [[㎜]

다. 송풍기의 분류

구분
팬(fan)의 종류
특 징
원심형
타원형 패
(시로코 팬)
⊙ 임펠러는 깃폭이 좁고 날개익수가 많다.
⊙ 낮은 속도에서 운전되며 낮은 압력에서 많은 공기량이 요구될 때 사용된다.
⊙ 주로 건물의 공기조화 및 환기용으로 많이 사용된다.
터보형 팬
⊙ 효율이 높고 고속에서도 비교적 정숙한 운전을 할 수 있다.
⊙ 정압이 비교적 높은 고속 덕트용으로 사용된다.
익형 팬
⊙ 깃의 단면이 익형으로 되어 있다.
⊙ 고속회전이 가능하며 소음이 작다.
리밋로드형 팬
⊙ S자형 깃을 가지고 있다.
⊙ 풍량변화가 작고 동력변화도 최고 효율점 부근에서 적다.
관류형 팬
⊙ 정압이 낮고 풍량이 적으며 효율이 낮다.
⊙ 환기용이나 옥상 배기용으로 사용된다.
레디일형 팬
⊙ 반경 방향의 깃을 갖는 임펠러로 되어 있다.
⊙ 자기 청소의 기능이 있어 분진이 심해 일반 송풍기의 날개 소실이 우려되는 공장 등에 사용된다.
축류형
프로펠러형 팬
⊙ 덕트 시스템이 없다.
⊙ 낮은 풍압에 많은 풍량을 송풍하는데 적합하다.
튜브형 팬
⊙ 덕트 도중에 설치하여 풍압을 높이거나 국소통기 또는 대형 냉각탑에 사용된다.
베인형 팬
⊙ 덕트 도중에 설치하여 풍압을 높이거나 국소통기 또는 대형 냉각탑에 사용된다.
사류식
사류형 팬
⊙ 축류형과 비슷하나 축류형 보다 날개의 편향이 크고 정압이 높다.
⊙ 국소통풍형으로 사용된다.
횡류식
횡류형 팬
⊙ 풍량과 정압이 적고 소음이 작다.

3. ​어느 지하실 배연구역의 소요배출량을 계산해 보니 A (5,000CMH), B (7,000 CMH), C (5,000 CMH), D (10,000 CMH),

     E (15,000 CMH) 이었다. A, B, C는 공동 배연구역으로 D, E는 독립배연구역으로 할 경우 배출 FAN의 소요풍량 [CMH]

     을 계산하시오. [5점] ★★★★



   가. Q1           나. Q2                 다. Q3

[문제풀이]

  가. Q1 = QA + QB + QC = 5,000 + 7,000 + 5,000 = 17,000 CMH

  나. Q2 = 10,000 CMH

  다. Q3 = 15,000 CMH

[해설] 공동예상배연구역의 배출량

① 공동배연구역 (공동예상제연구역 안에 설치된 예상제연구역이 각각 벽으로 구획된 경우) : 각 예상 제연구역의 배출량

      을 합한 것 이상

② 독립배연구역 (공동 예상 제연구역 안에 설치된 예상제연구역이 각각 제연경계로 구획된 경우) : 각 예상제연구역의

     배출량 중 최대의 것

4. 5개의 제연구역 (A, B, C, D, E 구역)으로 구성된 어느 지하실에 각 제연구역의 소요배출 풍량 [㎥/h]을 계산해 보니 각각

     A구역 = 5,000, B구역 = 7,000, C구역 = 5,000, D구역 = 10,000, E구역 = 15,000 이었다. A, B,C구역은 공동제연구역으

     로 D, E는 각각 독립제연구역으로 할 때 배출량의 소요풍량 [㎥/h]을 구하시오. [5점]  ★★★★

  가. A,B,C 구역 = QA + QB + QC = 5,000 + 7,000 + 5,000 = 17,000 CMH

  나. D 구역 = 10,000 CMH

  다. E 구역 = 15,000 CMH

[해설] 공동예상 제연구역의 배출량

① 공동배연구역 (공동예상제연구역 안에 설치된 예상제연구역이 각각 벽으로 구획된 경우) : 각 예상 제연구역의 배출량

     을 합한 것 이상

② 독립배연구역 (공동 예상 제연구역 안에 설치된 예상제연구역이 각각 제연경계로 구획된 경우) : 각 예상제연구역의

      배출량 중 최대의 것

※ 독립 배연구역



5. 어떤 지하상가에 제연설비를 설치하려고 한다. 화재안전기준과 다음 조건을 참조하여 각 물음에 답하시오. [12점]

     ★★★★★

[조건]

  ① 주덕트의 높이 제한은 500 [㎜] 이다. (단, 강판두께, 덕트플랜지, 보온두께는 고려하지 않는다.

  ② 배출기는 원심다익형이다.

  ③ 각종 효율은 무시한다.

  ④ 예상제연구역의 설계배출량은 40,000 [㎥/h]이다.

  ⑤ 공기의 밀도는 일정하다.

가. 배출기의 흡입측 주덕트의 최소폭 [m]을 구하시오.

나. 배출기의 배출측 주덕트의 최소폭 [m]을 구하시오.

다. 준공후 풍량시험을 한 결과 풍량은 32,000 ㎥/h, 회전수는 500rpm, 축동력 7 kW로 측정되었다. 배출량 40,000 ㎥/h를

      만족시키기 위한 배출기의 회전수 [rpm]을 구하시오.

라. 회전수를 높여서 배출량을 만족시킬 경우의 예상 축동력 [kW]를 구하시오.

[문제풀이]

가. 배출기의 흡입측 주덕트의 최소폭 [m]을 구하시오.

   ▣ 흡입측 풍속은 15 [m/s] 이하이다.

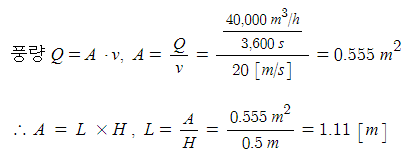

나. 배출기의 배출측 주덕트의 최소폭 [m]을 구하시오.

  ▣ 배출측 풍속은 20 [m/s] 이하이다.

다. 준공후 풍량시험을 한 결과 풍량은 32,000 ㎥/h, 회전수는 500rpm, 축동력 7 kW로 측정되었다. 배출량 40,000 ㎥/h를

      만족시키기 위한 배출기의 회전수 [rpm]을 구하시오.

  [상사법칙] 펌프의 유량은 회전수에 비례하고 관경의 세제곱에 비례한다.

라. 회전수를 높여서 배출량을 만족시킬 경우의 예상 축동력 [kW]를 구하시오.

  [상사법칙] 펌프의 축동력은 회전수의 세제곱에 비례하고 관경의 5제곱에 비례한다.

[참고] 각 설비별 유속 · 풍속

구 분
유속
풍속
옥내 소화전 설비 (토출측 주배관)
4 m/s 이하
-
스프링클러 설비
가지배관
6 m/s 이하
-
기타배관
10 m/s 이하
-
제연설비
예상제연구역에 공기가
유입되는 순간의 풍속
-
5 m/s 이하
흡입측 풍속
-
15 m/s 이하
배출측 풍속
-
20 m/s 이하
유입측 풍속

6. 다음은 자연제연방식에 대한 내용이다. 조건을 참조하여 각 물음에 답하시오. [14점]  ★★★★★

[조건]

  ① 연기층과 공기층과의 높이차는 3 m 이다.

  ② 외부온도는 27 ℃ 이고 화재실의 온도는 707 ℃ 이다.

  ③ 공기 평균 분자량은 28이고 연기의 평균분자량은 29라고 가정한다.

  ④ 화재실 및 실외의 기압은 1기압이다.

가. 연기의 유출속도 [m/sec]를 구하시오.

나. 외부 풍속 [m/sec]을 구하시오.

다. 일반적으로 가장 많이 사용되는 제연방식의 종류를 3가지만 쓰시오.

라. 상가 제연방식을 변경하여 화재실 상부에 배연기를 설치하여 배출한다면 그 방식은 무엇인가 ?

마. 화재실의 바닥면적이 300 ㎡, FAN 효율이 0.6, 전압이 70 ㎜Hg 일 때 필요한 동력 [kW]을 구하시오. (단, 동력의 여유율

      은 10%를 둔다.)

[문제풀이]

가. 연기의 유출속도 [m/sec]를 구하시오.

나. 외부 풍속

다. 일반적으로 가장 많이 사용되는 제연방식의 종류를 3가지만 쓰시오.

   ① 자연제연방식       ② 스모크타워 제연방식           ③ 기계제연방식

라. 상가 제연방식을 변경하여 화재실 상부에 배연기를 설치하여 배출한다면 그 방식은 무엇인가 ? 제3종 기계제연방식

마. 화재실의 바닥면적이 300 ㎡, FAN 효율이 0.6, 전압이 70 ㎜Hg 일 때 필요한 동력 [kW]을 구하시오. (단, 동력의 여유율

       은 10%를 둔다.)

[해설] 제연설비

 가. 배연기

  ① 연기의 유출속도

        여기서, vs : 연기의 유출속도 [m/sec], g : 중력 가속도 (9.8 [m/s2],  h : 연기층과 공기층과의 높이차 [m],

                     ρa : 화재실 외부의 공기밀도 [㎏/㎥],  ρs : 화재실의 연기밀도 [㎏/㎥]

  ② 기체 밀도

        여기서, ρ : 밀도 [㎏/㎥], P : 압력 [Pa, N/㎡], M : 분자량 [㎏],  R : 기체상수 (8.313.85 [N·m/kmol·k], 8,313.85 [N·m/K])

                     T : 절대온도 ((273+℃) K)

 나. 외부 풍속

          여기서, vo : 외부 풍속 [m/sec], ρs : 화재실 연기의 밀도 [㎏/㎥],  ρa : 화재실 외부의 공기밀도 [[㎏/㎥],

                       vs : 연기의 유출속도 [m/sec]

 다. 제연방식의 분류



  ① 자연 제연방식

    ▣ 개구부를 통하여 자연적으로 연기를 배출하는 방식



  ② 스모크 타워 제연방식

    ▣ 루프 모니터를 설치하여 제연하는 방식



  ③ 기체 제연방식

    ㉠ 제1종 기계제연방식 : 급기와 배기를 송풍기와 배연기를 설치하여 제연하는 방식



    ㉡ 제2종 기계제연방식 : 급기와 배기를 송풍기만 설치하여 제연하는 방식



  ㉢ 제3종 기계제연방식 : 급기와 배기를 배연기만 설치하여 배연하는 방식



 라. FAN (배연기, 송풍기)의 동력

        여기서, P : FAN (배연기, 송풍기) 동력 [kW], PT : 전압 [㎜Aq, ㎜H2O],  Q : 풍량 [㎥/min], k : 전달계수

                     η : 전효율(η전효율 = η수력효율 × η체적효율 × η기계효율)

[참고] 배출량 및 배출방식

 가. 통로

   ▣ 45,000 [㎥'hr] 이상

나. 거실

   ① 거실의 바닥면적이 400㎡㎡ 미만인 경우 (최저 5,000 ㎥/hr 이상일 것)

        배출량 [㎥/min] = 바닥면적 [㎡] × 1 [㎥/min · ㎡]

   ② 거실의 바닥면적이 400 ㎡ 이상일 경우 (예상제연구역이 제연경계로 구획된 경우)

        ㉠ 거실의 바닥면적이 400 ㎡ 이상, 직경 40 m 원 범위안에 있을 경우, 최저 40,000 ㎥/hr 이상일 것)

수직거리
배출량
2 m 이하
40,000 ㎥/hr 이상
2 m 초과 2.5m 이하
45,000 ㎥/hr 이상
2.5 m 초과 3 m 이하
50,000 ㎥/hr 이상
3 m 초과
60,000 ㎥/hr 이상

   ㉡ 거실의 바닥면적이 400 ㎡ 이상, 직경 40m 원 범위 초과일 경우, 최저 45,000 ㎥/hr 이상일 것)

수직거리
배출량
2 m 이하
45,000 ㎥/hr 이상
2 m 초과 2.5m 이하
50,000 ㎥/hr 이상
2.5 m 초과 3 m 이하
55,000 ㎥/hr 이상
3 m 초과
65,000 ㎥/hr 이상

7. 어느 실의 크기가 가로 20m, 세로 15m, 높이 5m인 공간에 화재가 발생하여 t초 시간 후의 청결층 높이 y [m]의 값이 1.8

     m 가 되었다. 화염둘레 길이가 큰 화염일 경우 다음 조건을 참고하여 각 물음에 답하시오. [6점] ★★★

[조건]

        여기서, Q : 연기발생량 [㎥/min],  A : 화재실의 면적 [㎡],   H : 화재실의 높이 [m]

② 위 식에서 시간 t초는 다음의 힌클리(Hinkley) 공식을 만족한다.

    (단, g는 중력가속도 9.81 m/s2 이고, P는 화재경계의 길이 [m] 로서 큰 화염의 경우 12m, 중간화염의 경우 6m, 작은

           화염의 경우 4m를 적용할 것)

③ 연기생성률 (M [㎏/s]) 에 관한 식은 다음과 같다.

가. 상부의 배연구로부터 몇 [㎥/min]의 연기를 배출하여야 청결층의 높이가 유지되는가 ?

나. 연기생성률 [㎏/s]을 구하시오.

[문제풀이]

가. 상부의 배연구로부터 몇 [㎥/min]의 연기를 배출하여야 청결층의 높이가 유지되는가 ?

나. 연기생성률 [㎏/s]을 구하시오.

[해설] 연기발생량 · 연기생성률

 가. 연기발생량

      여기서, Q : 연기발생량 [㎥/min], A : 화재실의 바닥면적 [㎡],  H : 화재실의 높이 [m], y : 청결층 높이 [m]

                   t : 청결층 까지 연기 하강 시간 [s]

나. 연기 하강 시간

        여기서, t : 연기하강시간 [s], y : 청결층 높이 [m], A : 화재실 바닥면적 [m], H : 화염실 높이 [m], P : 화염둘레길이 [m],

                     g : 중력가속도 (9.81[m/s2])

다. 연기생성률

          여기서, M : 연기발생량 [kg/s], P : 화염둘레길이 (큰화염 12 [m]),  y : 청결층 높이 [m]

8. 다음 그림은 어느 판매시설의 무창층에 대한 제연설비 중 연기 배출풍도와 배출 FAN을 나타내고 있는 평면도이다.

    주어진 조건을 참조하여 풍도에 설치되어야 할 제어댐퍼를 가장 적합한 지점에 표기한 다음 각 물음에 답하시오.

    (단, 댐퍼의 표기는 ⓤ의 모양으로 할 것) [15점] ★★★★



[조건]

  ① 건물의 주요 구조부는 모두 내화구조이다.

  ② 각 실은 불연성 구조물로 구획되어 있다.

  ③ 복도의 내부면은 모두 불연재료를 사용하였고 복도 내에 가연물을 두는 일은 없다.

  ④ 각 실에 대한 연기배출방식에서 공동 배출구역 방식은 없다.

  ⑤ 이 판매시설에는 음식점은 없다.

가. 제어댐퍼를 직접 표기하시오.

나. 각 실 (A, B, C, D, E, F)의 최소 소요량 [㎥/h]을 구하시오.

   ① A실    ② B실   ③ C실    ④ D실    ⑤ E실    ⑥ F실

다. 배출 FAN의 최소 배출 용량 [㎥/h]은 얼마인가 ?

라. C실에 화재가 발생하였을 경우 제어댐퍼의 작동 상황 (개폐여부)이 어떻게 되어야 하는지 설명하시오.

[문제풀이]

가. 제어댐퍼를 직접 표기하시오.



나. 각 실 (A, B, C, D, E, F)의 최소 소요량 [㎥/h]을 구하시오.

  ① A실 : (5×6) × 1 × 60 = 1,800 [㎥/h]

      ∴ 최소 배출량이 5,000 ㎥/h 이므로 5,000 ㎥/h

  ② B실 : (10×6) × 1 × 60 = 3,600 [㎥/h]

      ∴ 최소 배출량이 5,000 ㎥/h 이므로 5,000 ㎥/h

  ③ C실 : (25×6) × 1 × 60 = 9,000 [㎥/h]

  ④ D실 : (5×4) × 1 × 60 = 1,200 [㎥/h]

      ∴ 최소 배출량이 5,000 ㎥/h 이므로 5,000 ㎥/h

  ⑤ E실 : (15×15) × 1 × 60 = 13,500 [㎥/h]

  ⑥ F실 : 바닥면적 30 × 15 = 450 ㎡ 이고 직경 40m 원 범위 내이므로

        ∴ 최저 40,000 ㎥/h 이상이므로 40,000 [㎥/h] 적용

다. 배출 FAN의 최소 배출 용량 [㎥/h]은 얼마인가 ? 40,000 ㎥/hr

라. C실에 화재가 발생하였을 경우 제어댐퍼의 작동 상황 (개폐여부)이 어떻게 되어야 하는지 설명하시오.

     ▣ C실의 2개 댐퍼는 개방되고 A, B, D, E, F실의 댐퍼는 모두 폐쇄된다.



[해설] 제연설비 (독립제연방식)

 가. 공동 예상 제연구역의 배출량

   ① 공동배연구역 (공동예상제연구역 안에 설치된 예상제연구역이 각각 벽으로 구획된 경우) : 각 예상 제연구역의 배출량

        을 합한 것 이상

   ② 독립배연구역 (공동 예상 제연구역 안에 설치된 예상제연구역이 각각 제연경계로 구획된 경우) : 각 예상제연구역의

        배출량 중 최대의 것

※ 제연구역의 구획

   ① 보

   ② 제연경계벽 (제연경계)

   ③ 벽 (화재시 자동으로 구획되는 가동벽, 셔터, 방화문을 포함)



 나. 배출량 및 배출방식

   ① 거실의 바닥면적이 400 ㎡ 미만일 경우 (최저 5,000 ㎥/h)

      ▣ 배출량 [㎥/min] = 바닥면적 [㎡] × 1 [㎥/min ·㎡]

   ② 거실의 바닥면적이 400 ㎡ 이상일 경우 (예상제연구역이 제연경계로 구획된 경우)

      ㉠ 거실의 바닥면적이 400 ㎡ 이상, 직경 40 m 원 범위안에 있을 경우, 최저 40,000 ㎥/hr 이상일 것)

수직거리
배출량
2 m 이하
40,000 ㎥/hr 이상
2 m 초과 2.5m 이하
45,000 ㎥/hr 이상
2.5 m 초과 3 m 이하
50,000 ㎥/hr 이상
3 m 초과
60,000 ㎥/hr 이상

    ㉡ 거실의 바닥면적이 400 ㎡ 이상, 직경 40m 원 범위 초과일 경우, 최저 45,000 ㎥/hr 이상일 것)

수직거리
배출량
2 m 이하
45,000 ㎥/hr 이상
2 m 초과 2.5m 이하
50,000 ㎥/hr 이상
2.5 m 초과 3 m 이하
55,000 ㎥/hr 이상
3 m 초과
65,000 ㎥/hr 이상

※ 독립 배출구역 (예상 제연구역이 제연경계로 구획된 경우)

   ▣ 바닥면적이 400 ㎡ 이상이고 직경이 40 m 원 안에 포함되는지 여부



   ※ 대각선 길이가 원의 직경 40 [m] 이내인지 초과인지 판단

9. 다음 그림은 어느 제연설비의 평면도를 나타낸 것이다. 각 물음에 답하시오. (단, 각 실은 독립 배연방식이다.) [11점]

    ★★★★



가. 댐퍼의 설치 위치를 본문 그림에 표시하시오. (단, 댐퍼의 도시기호는 ⓤ의 모양으로 할 것)

나. 각 실의 소요량 [㎥/h]을 구하시오.

   ① A실         ② B실            ③ C실            ④ D실             ⑤ E실

다. 배출 FAN의 최소 배출 용량 [㎥/h]은 얼마인가 ?

라. C실에 화재가 발생하였을 경우 제어댐퍼의 작동 상황 (개폐여부)이 어떻게 되어야 하는지 설명하시오.

[문제풀이]

가. 댐퍼의 설치 위치를 본문 그림에 표시하시오.



나. 각 실의 소요량 [㎥/h]을 구하시오.

   ① A실 : (5 × 6) × 1 × 60 = 1,800 ㎥/h

        ∴ 최저 5,000 ㎥/h 이상이므로 5,000 ㎥/h 로 산정한다.

   ② B실 : (20 × 6) × 1 × 60 = 7,200 ㎥/h

   ③ C실 : (25 × 6) × 1 × 60 = 9,000 ㎥/h

   ④ D실 : (20 × 6) × 1 × 60 = 7,200 ㎥/h

   ⑤ E실 : (35 × 6) × 1 × 60 = 12,600 ㎥/h

다. 배출 FAN의 최소 배출 용량 [㎥/h]은 얼마인가 ? 12,600 [㎥/h]

라. C실에 화재가 발생하였을 경우 제어댐퍼의 작동 상황 (개폐여부)이 어떻게 되어야 하는지 설명하시오.

    ▣ C실의 댐퍼는 Open하고 나머지 A, B, D, E실 댐퍼는 Close 상태로 된다.

[해설] 제연설비 (독립제연방식)

 가. 댐퍼 (Damper)의 설치 위치

   댐퍼를 각 실 측에서 1개씩 설치하며 해당 화재실의 화재시 해당실 댐퍼는 open, 그 외의 실 댐퍼는 Close 한다.



  나. 배출량 및 배출방식 (거실의 바닥면적이 400 ㎡ 미만일 경우 : 최저 배출량 5,000 ㎥/hr 이상으로 할 것)

     ▣ 배출량 [㎥/min] = 바닥면적 [㎡] × 1 [㎥/min ·㎡]

  다. 공동 예상 제연구역의 배출량

     ① 공동배연구역 (공동예상제연구역 안에 설치된 예상제연구역이 각각 벽으로 구획된 경우) : 각 예상 제연구역의 배출

          량을 합한 것 이상

     ② 독립배연구역 (공동 예상 제연구역 안에 설치된 예상제연구역이 각각 제연경계로 구획된 경우) : 각 예상제연구역의

          배출량 중 최대의 것

#제연구역 #제연설비 #독립배연구역 #공동배연구역 #댐퍼 #화염 #연기생성률 #배출량

#무창층 #배연기 #송풍기 #기계제연방식 #자연제연방식 #스모크타워 #유출속도

#축동력 #풍량 #제연경계 #방화문 #상사법칙 #풍속
