【 비상콘센트 설비】

  ▣ 화재발생시 소방대의 필요한 전원을 전요회선으로 공급받기 위한 설비

​

[참고] 전압의 분류

구 분		전 압
저압	교류 (AC)	1,000 [V] 이하
	직류 (DC)	1,500 [V] 이하
고압	교류 (AC)	1,000 [V] 초과 7,000 [V] 이하
	직류 (DC)	1,500 [V] 초과 7,000[V] 이하
특고압		7,000 [V] 초과

1. 비상콘센트설비 전원의 설치기준

가. 상용전원

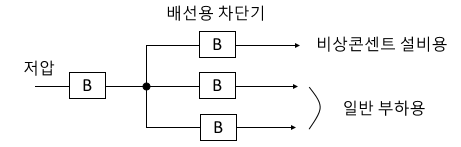

  ① 저압수전인 경우 인입개폐기의 직후에서 분기하여 전용 배선으로 하여야 한다.

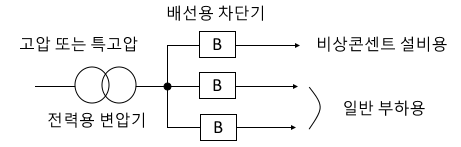

  ② 고압수전 또는 특고압수전인 경우에는 전력용 변압기 2차측의 주차단기 1차측 또는 2차측에서 분기하여 전용배선으

       로 하여야 한다.



나. 비상전원

  ① 비상전원 설치대상

    ⊙ 지하층을 제외한 층수가 7층 이상으로서 연면적이 2,000[㎡] 이상이거나 지하층의 바닥면적의 합계가 3,000 [㎡] 이상

         인 소방대상물의 비상콘센트설비에는 자가발전설비, 비상전원수전설비 또는 전기저장장치를 비상전원으로 설치할

         것

  [예외규정] 비상전원을 설치하지 아니할 수 있는 경우

    ⊙ 둘 이상의 변전소에서 전력을 공급받을 수 있을 경우

    ⊙ 하나의 변전소로 부터 전력의 공급이 중단되는 때에는 자동으로 다른 변전소로 부터 전력을 공급받을 수 있도록

        상용전원을 설치한 경우

  ② 비상전원 중 자가발전설비의 설치기준

    ㉠ 점검에 편리하고 화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 곳에 설치할 것

    ㉡ 비상콘센트 설비를 유효하게 20분 이상 작동시킬 수 있는 용량으로 할 것

    ㉢ 상용전원으로 부터 전력의 공급이 중단된 때에는 자동으로 비상전원으로 부터 전력을 공급받을 수 있도록 할 것

    ㉣ 비상전원의 설치장소는 다른 장소와 방화구획 할 것

    ㉤ 비상전원을 실내에 설치하는 때에는 그 실내에 비상조명등을 설치할 것

​

2. 비상콘센트설비 전원회로의 설치 기준

  ① 비상콘센트 설비의 전원회로는 단상 교류 220 [V]인 것으로서, 그 공급용량은1.5[kVA] 이상으로 할 것

  ② 비상콘센트의 플러그 접속기는 접지형 2극 플러그 접속기를 사용할 것

  ③ 전원회로는 각 층에 있어서 2 이상이 되도록 설치할 것

       (단, 설치하여야 할 층의 콘센트가 1개인 때에는 하나의 회로로 할 수 있다)

  ④ 전원회로는 주배전반에서 전용회로로 할 것

      (단, 다른 설비의 회로의 사고에 따른 영향을 받지 아니하도록 되어 있는 것은 제외)

  ⑤ 전원으로 부터 각 층의 비상콘센트에 분기되는 경우에는 분기배선용 차단기를 보호함안에 설치할 것

  ⑥ 콘센트 마다 배선용 차단기를 설치하여야 하며, 충전부가 노출되지 아니하도록 할 것

  ⑦ 개폐기에는 "비상콘센트"라고 표시한 표지를 할 것

  ⑧ 비상콘센트용의 풀박스 등은 방청도장을 한 것으로서, 두께 1.6 [㎜] 이상의 철판으로 할 것

  ⑨ 하나의 전용회로에 설치하는 비상콘센트는 10개 이하로 할 것. 이 경우 전선의 용량은 각 비상콘센트 (비상콘센트가

       3개 이상인 경우에는 3개)의 공급용량을 합한 용량 이상의 것으로 할 것

설치하는 비상콘센트 수량	전선용량 산정시 적용하는 비상콘센트 수량	전선의 용량
1	1개 이상	1.5 [kVA] 이상
2	2개 이상	3.0 [kVA] 이상
3~10개	3개 이상	4.5 [kVA] 이상

  ⑩ 비상콘센트의 플러그접속기의 칼받이의 접지극에는 접지공사를 할 것

​

3. 비상콘센트의 설치기준

  ① 바닥으로 부터 높이 0.8 [m] 이상 1.5 [m] 이하의 위치에 설치할 것

  ② 비상콘센트의 배치

조 건	배 치
⊙ 아파트 ⊙ 바닥면적 1,000 [㎡] 미만 층	⊙ 계단의 출입구로 부터 5 [m]이내
⊙ 바닥면적 1,000 [㎡] 이상 층  (아파트 제외)	⊙ 각 계단의 출입구로 부터 5 [m] 이내 ⊙ 계단 부속실의 출입구로 부터 5 [m] 이내

  ③ 설치거리

조 건	설치거리
지하상가 또는 지하층의 바닥면적의 합계가 3,000 [㎡] 이상	수평거리 25 [m] 이하
기 타	수평거리 50 [m] 이하

​

4. 비상콘센트 보호함의 설치기준

  ① 보호함에는 쉽게 개폐할 수 있는 문을 설치할 것

  ② 보호함 표면에 "비상콘센트"라고 표시한 표지를 할 것

  ③ 보호함 상부에 적색의 표시등을 설치할 것 (단, 비상콘센트의 보호함을 옥내 소화전함등과 접속하여 설치하는 경우에

       는 옥내소화전함 등의 표시등과 겸용할 수 있다)

​

5. 비상콘센트의 배선의 설치기준

  ▣ 전원회로의 배선은 내화배선으로, 그 밖의 배선은 내화배선 또는 내열배선으로 할 것

​

6. 비상콘센트설비의 절연저항 및 절연내력

  가. 절연저항 (전원부와 외함 사이)

    ▣ 직류 500 [V] 절연저항계로 측정할 때 20 [MΩ] 이상일 것



나. 절연내력 (전원부와 외함 사이)

  ① 정격전압 150 [V] 이하 : 1,000 [V]의 실효전압을 가하여 1분 이상 견딜 것

  ② 정격전압 150 [V] 이상 : (정격전압 × 2) + 1,000 [V]의 실효전압을 가하여 1분 이상 견딜 것

​

7. 비상콘센트 설비의 설치대상

설치 대상	설치조건
층수가 11층 이상인 특정소방대상물	11층 이상의 층
지하 3층 이상이고 지하층 바닥면적의 합계가 1,000[㎡] 이상	지하층의 모든 층
지하가 중 터널	500 [m] 이상

​

【출제예상문제】

​

1. 25층 건물에 비상콘센트 설비를 하였다. 다음 각 물음에 답하시오. (단, 전원은 단상 220 [V] 이다)

  가. 비상콘센트설비의 설치목적은 ?

    ▣ 소방대의 조명용 또는 소화활동에 필요한 장비의 전원용

  나. 비상콘센트의 전원선의 배선은 무엇이며 전체회로의 전선 가닥수는 ?

    ① 배선 : 내화배선

    ② 전선 가닥수 : 11층 ~ 25층 : 각층에 설치 15 / 10 = 1.5회로 = 2회로

         각층에 2회로 : 2회로 × 2 = 4회로 전선가닥수 : 4 × 2 = 8가닥

  다. 화재시 연기를 배출시키기 위하여 단상 3[kW], 역률 0.65인 송풍기를 설치할 때 흐르는 전류의 값 [A]은 ?

        P = VI cos θ ⇒ I = P / V cos θ I = 3 × 103 / 220 × 0.65 ≒ 20.98 [A]

  라. 전원회로는 각 층에 있어서 몇 개 이상이 되도록 설치하여야 하는가 ? 2개

  마. 하나의 전용회로에 비상콘센트의 전선의 용량은 어떻게 선정하는지 구체적으로 답하시오.

    ▣ 비상콘센트 (비상콘센트가 3개 이상인 경우에는 3개)의 공급용량을 합한 용량

​

2. 다음은 비상콘센트 보호함의 시설기준이다. ( )안에 알맞은 것은 ?

  ⊙ 보호함에는 쉽게 개폐할 수 있는 ( ① 문)을 설치하여야 한다.

  ⊙ 비상콘센트의 보호함 (② 표면)에 "비상콘센트"라고 표시한 표지를 하여야 한다.

  ⊙ 비상콘센트의 보호함 상부에 (③ 적색)의 (④ 표시등)을 설치하여야 한다. 다만, 비상콘센트의 보호함을 옥내소화전함

       등과 접속하여 설치하는 경우에는 (옥내소화전함) 등이 표시등과 겸용할 수 있다.

​

3. 비상콘센트 설비에 대한 다음 각 물음에 답하시오.

  가. 전원회로의 종류, 전압 및 그 공급용량을 쓰시오.

    ① 전원회로의 종류 : 단상 교류

    ② 전압 : 220 [v]

    ③ 공급용량 : 1.5 [kVA] 이상

  나. 하나의 전용회로에 설치하는 비상콘센트는 몇 개 이하로 하여야 하는가 ? 10개 이하

  다. 비상콘센트의 그림기호(심벌)를 그리시오.



4. 비상콘센트를 11층에 2개소, 12층에 2개소, 13층에 1개소 등 모두 5개를 설치하려고 한다. 몇 회로를 설치하여야

     하는가? (단, 사용전압은 단상 교류 220 [V]를 사용한다고 한다)

        5 /10 = 0.5 ⇒ 1회로 1층 마다 2회로 ∴ 1 × 2 = 2회로

  [답안작성] 단상 교류 220 [V] 2회로

​

5. 비상콘센트 설비의 전원회로 (비상콘센트에 전력을 공급하는 회로)의 설치기준에 대한 다음 표의 빈칸을 완성하시오.

전원방식	전압 [V]	공급용량 [kVA]	플러그접속기
단상교류	220 [V]	1.5 [kVA]	접지형 2극

​

6. 비상콘센트설비에 대한 다음 각 물음에 답하시오.

  가. 지하층을 제외한 몇 층 이상의 각 층에 설치하여야 하는가 ? 11층 이상

  나. 직류 500 [V]급 절연저항계로 어디를 측정한 값이 20 [MΩ] 이상이어야 하는가 ?

    ▣ 전원부와 외함사이

  다. 비상콘센트와 검상시험방법 및 판정기준을 쓰시오.

    ① 검상시험방법 : 소화활동장비를 접지형 2극 플러그접속기에 접속한다.

    ② 판정기준 : 정상적으로 작동할 것

​

7. 비상콘센트설비의 상용전원회로의 배선은 다음의 경우에 어디에서 분기하여 전용배선으로 하는지를 설명하시오.

  가. 저압수전인 경우 : 인입 개폐기 직후에서

  나. 전력용 변압기 2차측의 주차단기 1차측 또는 2차측에서

​

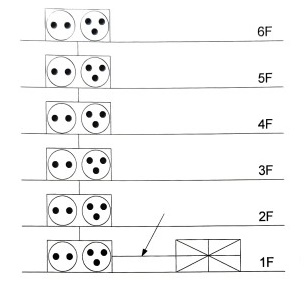

8. 그림과 같이 6층 건물에 비상콘센트를 설치하였다. 사용전압은 단상 220 [V]일 때 간선 (화살표 부분)에 걸리는 정격전류

     를 구하시오 (단, 역률은 각 90[%]로 한다)



[답안작성]

9. 비상콘센트 보호함의 설치기준에 의해 비상콘센트 보호함에 설치해야 할 것 3가지를 쓰시오.

   ① 쉽게 개폐할 수 있는 문

   ② 비상콘센트라고 표시한 표지

   ③ 적색의 표시등

​

10. 비상콘센트 비상전원으로 자가발전설비 설치시 비상전원의 설치기준 5가지를 쓰시오.

  ① 점검이 편리하고 화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 곳에 설치할 것

  ② 비상콘센트 설비를 유효하게 20분 이상 작동시킬 수 있을 것

  ③ 상용전원으로 부터 전력의 공급이 중단된 때에는 자동으로 비상전원으로 부터 전력을 공급받을 수 있을 것

  ④ 비상전원의 설치장소는 다른 장소와 방화구획하여야 하며, 그 장소에는 비상전원의 공급에 필요한 기구나

       설비 외의 것을 두지 말 것 (단, 열병합발전설비에 필요한 기구나 설비 제외)

  ⑤ 비상전원을 실내에 설치하는 때에는 그 실내에 비상조명등을 설치할 것

​

11. 비상콘센트 설비를 하려고 한다. 다음의 경우에는 어떻게 하여야 하는가 ?

  가. 비상콘센트의 플러그 접속기는 구체적으로 어떤 형 (종류)의 플러그 접속기를 사용하여야 하는가 ? 접지형

  나. 하나의 전용회로에 설치하는 비상콘센트가 7개이다. 이 경우에 전선의 용량은 비상콘센트 몇 개의 공급용량을 합한

        용량 이상의 것으로 하여야 하는가 ? 3개

  다. 비상콘센트 설비의 전원부와 외함 사이의 절연저항의 측정방법 및 절연내력의 시험방법에 대하여 설명하고 그 적합한

        기준은 무엇인지 설명하시오.

    ① 절연저항 측정방법 : 직류 500[V] 절연저항계로 측정하여 20 [MΩ] 이상

    ② 절연내력의 시험방법

      ㉠ 정격전압이 150 [V] 이하 : 1,000 [V]의 실효전압을 가하여 1분 이상 견딜 것

      ㉡ 정격전압이 150 [V] 이상 : 정격전압에 2를 곱하여 1,000을 더한 실효전압을 가하여 1분 이상 견딜 것

​

12. 비상콘센트의 비상전원으로 자가발전설비나 비상전원 수전설비를 설치하지 않아도 되는 경우 2가지를 쓰시오.

   ① 둘 이상의 변전소에서 전력을 동시에 공급받는 경우

   ② 하나의 변전소에서 전력 공급이 중단될 때 자동으로 타 변전소에서 전력 공급이 가능한 상용전원을 설치한 경우

​

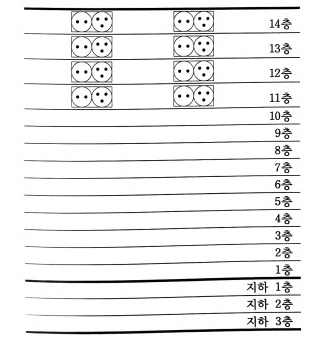

13. 지하 3층, 지상 14층 건물에 비상콘센트를 설치하여야 할 층에 2개씩 설치한다면 비상콘센트는 몇 개가 필요한 지

       직접 계통도에 그려 넣으시오.



   [답안작성]



14. 비상콘센트 설비에 대한 다음 각 물음에 답하시오. (단, 전압은 단상 교류 220 [V]를 사용한다)

  가. 비상콘센트를 설치하는 목적을 쓰시오.

    ▣ 소방대의 조명용 또는 소방활동상 필요한 장비의 전원설비로 사용하기 위하여

  나. 지상 11층인 건물에 비상콘센트를 설치하고자 한다. 가닥수는 몇 가닥인가 ?

      (단, 전지선은 1가닥으로 한다)

   ▣ 3가닥 (단상 2가닥, 접지선 1가닥)

다. 단상용 콘센트에 2 [kW]용 송풍기를 연결하여 운전하면 몇 [A]의 전류가 흐르는가 ?

    (단, 송풍기의 역률은 70%이다)​

15. 비상콘센트 설비의 설치기준에 관한 다음 빈칸을 완성하시오.

  가. 전원회로는 각 층에 있어서 (① 2 이상)이 되도록 할 것. 다만, 설치하여야 할 층의 비상콘센트가 1개인 때에는

        하나의 회로로 할 수 있다.

  나. 전원회로는 (② 주배전반)에서 전용회로로 할 것. 다만, 다른 설비의 회로의 사고에 따른 영향을 받지 아니하도록

        되어 있는 것에 있어서는 그러하지 아니하다.

  다. 콘센트 마다 (③ 배선용 차단기)를 설치하여야 하며, (④ 충전부)가 노출되지 아니하도록 할 것

  라. 하나의 전용회로에 설치하는 비상콘센트는 (④ 10개) 이하로 할 것

​

16. 비상콘센트 설비의 비상전원으로 자가발전설비 또는 비상전원 수전설비를 설치해야 하는 경우 2가지를 쓰시오.

   ① 7층 이상 (지하층 제외)으로서 연면적 2,000 [㎡] 이상

   ② 지하층의 바닥 면적 합계가 3,000 [㎡] 이상

​

17. 비상콘센트 설비의 설치대상 3가지를 쓰시오.

   ① 11층 이상의 층 (지하층 제외)

   ② 지하 3층 이상이고, 지하층의 바닥면적의 합계가 1,000 [㎡] 이상인 것은 지하층

   ③ 지하가 중 터널 길이가 500 [m] 이상

​

18. 비상전원 중 자기발전설비를 사용하는 비상콘센트는 유효하게 몇 분 이상 작동시킬 수 있는 용량으로 하여야 하는가 ?

      20분 이상

​

19. 비상콘센트의 설치기준에 대한 설명이다. 다음 (   ) 안을 완성하시오.

  가. 바닥으로 부터 높이 (① 0.8 [m]) 이상 ( ② 1.5 [m]) 이하의 위치에 설치할 것

  나. 비상콘센트의 배치는 아파트 또는 바닥면적이 1,000 [㎡] 미만인 층은 계단의 출입구 (계단의 부속실을 포함하며,

       계단이 2 이상 있는 경우에는 그 중 1개의 계단을 말한다.) 의 출입구 또는 계단부속실의 출입구 (계단의 부속실을

       포함하며 계단이 3 이상 있는 층의 경우에는 그 중 2개의 계단을 말한다.)로 부터 (④ 5 ) [m] 이내에 설치하되,

       그 비상콘센트로 부터 그 층의 각 부분까지의 거리가 다음의 기준을 초과하는 경우에는 그 기준 이하가 되도록

       비상콘센트를 추가하여 설치할 것

  다. 지하상가 또는 지하층의 바닥면적의 합계가 (⑤ 3,000) [㎡] 이상인 것은 수평거리 (⑥ 25 [m])

​

20. 비상콘센트 설비 중 연면적 2,000 [㎡] 이상 7층 건물에 사용하는 비상전원에 대한 다음 각 물음에 답하시오.

  가. 어떤 전원설비를 사용하여야 하는지 2가지를 쓰시오.

    ▣ 비상전원수전설비, 자가발전설비

  나. 비상콘센트설비의 전원부와 외함 사이의 절연저항의 측정방법에 대하여 쓰시오.

   ▣ 직류 500 [V] 절연저항계로 측정하여 20 [MΩ] 이상

​

21. 15층 건물에 비상콘센트를 설치하여야 할 층에 1개씩 설치하였다. 다음 각 물음에 답하시오.

      (단, 역률은 0.85이며, 안전율은 1.25배를 적용할 것)

  가. 단상 220 [V]를 사용할 때 간선의 허용전류 [A]는 ?​

  나. 이 건물에 설치하여야 하는 비상콘센트의 개수는 몇 개인가 ? 5개

​
