제연설비 - 소방기계 실기 기출문제풀이 - 3

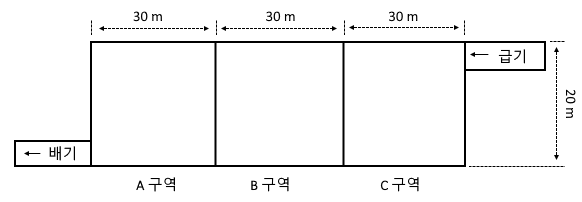

1. 어느 건물의 지하층에 그림과 같이 제연설비를 설계하려고 한다. 다음의 조건을 참조하여 다음 각 물음에 답하시오.

     [12점] ★★★★★



[조건]

  ① 덕트는 단선으로 표시할 것

  ② 급기구의 풍속은 15 [m/s]이며, 배기구의 풍속은 20 [m/s]이다.

  ③ FAN의 전압은 40 [㎜Aq]이다.

  ④ 천장의 높이는 2.5 m이다.

  ⑤ 제연방식은 상호 제연방식으로 공동 예상제연구역이 각각 제연경계로 구획되어 있다.

가. 예상 제연구역의 배출기의 배출량 [㎥/s]은 얼마 이상으로 하여야 하는가 ?

나. FAN의 동력 [kW]을 구하시오. (단, 효율은 0.65 이며 여유율은 10% 이다)

다. 다음 조건을 참조하여 그림에 설계도면을 물음에 따라 완성하시오.

[조건]

  ① 덕트의 형태는 사각형이며 높이는 400 [㎜] 이다.

  ② 급기구 및 배기구의 형태는 정사각형이고 배기구는 제연구역 당 4개, 급기구는 제연구역 당 3개를 설치하는 것으로

       한다.

  ③ 급기구 및 배기구의 단면적은 ㎥/min 당 35 ㎠ 이상으로 하며, 정사각형이다.

  ④ 댐퍼의 작동 여부는 표의 빈칸에 표기하시오.

  ⑤ 덕트는 단선으로 표기한다.

[도면]



      (○ : Open, ● : Close 로 표시하시오.)

구분	배기			급기
	A구역	B구역	C구역	A구역	B구역	C구역
A구역 화재시	​	​	​	​	​	​
B구역 화재시	​	​	​	​	​	​
C구역 화재시	​	​	​	​	​	​



  라. 다음 표를 완성하시오. (단, 풍량, 덕트 단면적, 덕트크기의 계산결과는 소수점 첫째 자리에서 반올림하여 정수로 나타

       내시오.)

덕트의 구분	풍량 (CMH)	덕트단면적 (㎡)	덕트의 크기 (가로㎜ × 세로 ㎜)
배기덕트 A	​	​	​
배기덕트 B	​	​	​
배기덕트 C	​	​	​
급기덕트 A	​	​	​
급기덕트 B	​	​	​
급기덕트 C	​	​	​

마. 급기구의 단면적 [㎠] 및 크기 (가로 [㎜] × 세로 [㎜])를 구하시오. (단, 계산결과는 소수점 첫째 자리에서 반올림하여

       정수로 나타내시오.)

바. 배기구의 단면적 [㎠] 및 크기 (가로 [㎜] × 세로 [㎜])를 구하시오. (단, 계산결과는 소수점 첫째 자리에서 반올림하여

      정수로 나타내시오.)

[문제풀이]

가. 예상 제연구역의 배출기의 배출량 [㎥/s]은 얼마 이상으로 하여야 하는가 ?

   ▣ 바닥면적 : 30 m × 20 m = 600 ㎡ (바닥면적 400 ㎡ 이상인 거실)​

   ▣ 수직거리 = 2.5 m - 0.6 m = 1.9 m (2m 이하)

     ⊙ 거실의 바닥면적이 400 ㎡ 이상이고 직경 40 m 원의 범위 안에 있을 경우 (최저 40,000 ㎥/h 이상일 것)

수직거리	배출량
2 m 이하	40,000 ㎥/h 이상
2 m 초과 2.5 m 이하	45,000 ㎥/h 이상
2.5 m 초과 3 m 이하	50,000 ㎥/h 이상
3 m 초과	60,000 ㎥/h 이상

   ∴ 최저 저장량 40,000 ㎥/h



나. 나. FAN의 동력 [kW]을 구하시오. (단, 효율은 0.65 이며 여유율은 10% 이다.)​

다. 다음 조건을 참조하여 그림에 설계도면을 물음에 따라 완성하시오.



    (○ : Open, ● : Close 로 표시하시오.)

구분	배기			급기
	A구역	B구역	C구역	A구역	B구역	C구역
A구역 화재시	○	●	●	●	○	○
B구역 화재시	●	○	●	○	●	○
C구역 화재시	●	●	○	○	○	●

라. 다음 표를 완성하시오. (단, 풍량, 덕트 단면적, 덕트크기의 계산결과는 소수점 첫째 자리에서 반올림하여 정수로 나타

      내시오.)

 ▣ 덕트의 단면적 : Q = A · v, A = Q/ v [㎡]

   ⊙ 급기구의 풍속은 15 ㎥ / s 이상으로 한다.

   ⊙ 배기구의 풍속은 20 ㎥/s 이상으로 한다.

  ① 급기구의 면적​

  ② 배기구 면적​

 ③ 덕트의 크기 : 사각형 면적 [㎟] = 가로 [㎜] × 세로 [㎜] (세로 400 [㎜] 주어짐)

   ㉠ 배기구 가로길이 : 555,556 [㎟] ÷ 400 [㎜] = 1,389 [㎜]

   ㉡ 급기구 가로길이 : 370,370 [㎟] ÷ 400 [㎜] = 926 [㎜]

덕트의 구분	풍량 (CMH)	덕트단면적 (㎟)	덕트의 크기 (가로㎜ × 세로 ㎜)
배기덕트 A	40,000	555,556	1,389 × 400
배기덕트 B	40,000	555,556	1,389 × 400
배기덕트 C	40,000	555,556	1,389 × 400
급기덕트 A	20,000	370,370	926 × 400
급기덕트 B	20,000	370,370	926 × 400
급기덕트 C	20,000	370,370	926 × 400

마. 급기구의 단면적 [㎠] 및 크기 (가로 [㎜] × 세로 [㎜])를 구하시오. (단, 계산결과는 소수점 첫째 자리에서 반올림하여

      정수로 나타내시오.)

  ① 급기구의 단면적 : 배출량 ㎥/min 당 35 ㎠ 이상​

  ② 급기구의 크기 (정사각형) : 한변의 길이는 면적의 제곱근​

   ∴ 급기구의 크기 : 가로 624 ㎜ × 세로 624 ㎜

​

바. 배기구의 단면적 [㎠] 및 크기 (가로 [㎜] × 세로 [㎜])를 구하시오. (단, 계산결과는 소수점 첫째 자리에서 반올림하여

      정수로 나타내시오.)

  ① 배기구의 단면적 : 배출량 ㎥/min 당 35 ㎠ 이상​

  ② 배기구의 크기 (정사각형) : 한변의 길이는 면적의 제곱근​

   ∴ 급기구의 크기 : 가로 764 ㎜ × 세로 764 ㎜

​

2. 다음 그림은 거실제연설비를 나타낸 평면도이다. 그림을 보고 각 물음에 답하시오.  [10점] ★★★★★



  가. 동일실 제연방식에 대해 간단히 설명하시오.

  나. 동일실 제연방식을 적용할 경우 다음의 상황에 따른 댐퍼의 Open 또는 Clos 상태를 표시하시오.

        (댐퍼의 표기 : Open ○, Close ● 로 표기)

화재구역	급기댐퍼	배기댐퍼
A 구역	MD1 (    )	MD4 (    )
	MD2 (    )	MD3 (    )
B 구역	MD2 (    )	MD3 (    )
	MD1 (    )	MD4 (    )

​

[답안작성]

가. 동일실 제연방식에 대해 간단히 설명하시오.

  ▣ 예상제연구역에 화재가 발생한 경우 해당 제연실에 급기와 배기가 동시에 이루어지는 제연방식을 말한다.

나. 동일실 제연방식을 적용할 경우 다음의 상황에 따른 댐퍼의 Open 또는 Clos 상태를 표시하시오.

     (댐퍼의 표기 : Open ○, Close ● 로 표기)

화재구역	급기댐퍼	배기댐퍼
A 구역	MD1 ( ○ )	MD4 ( ○ )
	MD2 ( ● )	MD3 ( ● )
B 구역	MD2 ( ○ )	MD3 ( ○ )
	MD1 ( ● )	MD4 ( ● )

​
