1. 경계구역

  ▣ #특정소방대상물 중 #화재 #신호 를 발신하고 그 신호를 수신 및 유효하게 제어할 수 있는 구역

​

2. 경계구역의 설정기준

   ※ 자동화재탐지설비 (경계구역) : 600 [㎡], 50 [m]

      스프링클러소화설비 (방호구역) : 3,000 [㎡] 이하

      가스계소화설비 (방호구역) : 면적제한 없음

​

가. 수평적 경계구역

 ① 층, 면적, 길이별 기준 (실기에서는 한번 나옴)

   ㉠ 하나의 경계구역이 2개 이상의 건축물에 미치지 아니하도록 할 것

   ㉡ 하나의 경계구역이 2개 이상의 층에 미치지 아니하도록 할 것. 다만, 500 [㎡] 이하의 범위 안에서는 2개의 층을 하나의

        경계구역으로 할 수 있다.

   ㉢ 하나의 경계구역의 면적은 600 [㎡] 이하로 하고 한 변의 길이는 50 [m] 이하로 할 것. 다만, 해당 특정소방대상물의

        주된 출입구에서 그 내부 전체가 보이는 것에 있어 서는 한 변의 길이가 50 [m] 의 범위 내에서 1,000 [㎡] 이하로 할 수

         있다.

 ② 외기 개방시의 기준 (차고, 주차장, 창고)

    ⊙ 외기에 면하여 상시 개방된 부분이 있는 차고, 주차장, 창고 등에 있어서는 외기에 면하는 각 부분으로 부터 5 [m] 미

          만의 범위 안에 있는 부분은 경계구역의 면적에 산입하지 아니한다.

   ※ 외기 개방시 5 [m] 미만 경계구역 면적 산입 제외 대상

       ① 차고     ② 주차장   ③ 창고

​

[거리 5 [m] ]

  ▣ 외기 개방시 5 [m] 미만의 경계구역 면적 산입 제외

  ▣ 비상콘센트를 설치할 경우 계단 부속실의 출입구로 부터 5 [m] 이내

​

 ③ 다른 설비에 감지기 설치시의 기준

    ⊙ #스프링클러설비 , 물분무등 소화설비 또는 제연설비의 화재감지장치로서 화재감지기를 설치한 경우의 경계구역은

         해당 소화설비의 방사구역 또는 제연구역과 동일하게 설정할 수 있다.

  ※ 특고압 케이블이 포설된 송·배전 전용의 지하구(공동구 제외)에는 온도 확인 기능없이 최대 700[m]의 경계구역을 설정

      하여 발화지점 ( 1[m] 단위)을 확인할 수 있는 감지기를 설치할 수 있다.

나. 수평적 경계구역의 예

  ▣ 2개 층을 하나의 경계구역으로 할 수 있는 경우

  ▣ 하나의 경계구역의 면적 및 길이

  ▣ 1경계구역

  설정기준 ㉠ 한변의 길이 50 [m]이하, 면적 600 [㎡] 이하

                 ㉡ 주된 출입구에서 내부 전체가 보이는 곳에서 한변의 길이 50 [m]이고 내부 면적 1,000[㎡] 이하

​

  ▣ 2경계구역

  ▣ 4경계구역

다. 수직적 경계구역

  ▣ 계단, 경사로(에스컬레이터 경사로 포함), 엘리베이터 승강로 (권상기실이 있는 경우에는 권상기실), 린넨슈트, 파이프

       피트 및 덕트, 기타 이와 유사한 부분에 대하여는 별도로 경계구역을 설정하되, 하나의 경계구역은 높이 45 [m] 이하로

       하고, 지하층의 계단 및 #경사로 (지하층의 층수가 1일 경우는 제외)는 별도로 하나의 경계구역으로 할 것

  ※ 계단 : 45 [m]

      엘리베이터 (E/L) : 1개 1경계구역

       지하 1층인 경우 : 지상에 포함

       지하 2층 이상인 경우 : 지하층 별도 경계구역

​

라. 수직적 경계구역의 예

  ▣ 수직적 경계구역

【 출제 예상 문제 】

 [경계구역 설정]

  ① 수평적 경계구역을 산출

      ㉠ 1개층 면적 ÷ 600 [㎡] = 1개층 경계구역 수 × 전체 층 = 수평적 경계구역 합계

​

  ② 수직적 경계구역을 산출

       ㉠ 계단 : - 지상계단 : 계단높이 ÷ 45 [m] = 경계구역수

                       - 지하계단 : 계단높이 ÷ 45 [m] = 경계구역수

        ㉡ E/V : 개소

​

1. 다음 그림과 같은 건물의 #경계구역 수를 구하시오.

[답안작성]

▣ 3경계구역

​

2. 다음 그림과 같이 외기에 면하여 상시 개방된 부분이 있는 주차장에 자동화재탐지설비를 설치하고자 한다. 경계구역

     면적 [㎡]를 구하시오.

  [답안작성]

  ▣ 주차장 등 외기와 면하여 상시 개방되는 곳은 5 [m] 까지 경계구역에서 제외

      경계구역 = 10 × (12-5) = 10 × 7 = 70 [㎡]

​

3. 지하 3층, 지상 14층인 건축물에 자동화재탐지설비를 설치하려고 한다. 다음의 조건을 참고하여 각 물음에 답하시오.

  [조건]

   ⊙ 엘리베이터는 지하 3층에서 지상 14층 까지 연결되는 1대와 지하 3층에서 지상 6층 까지 연결되는 1대 총 2대가 설치

        되어 있다.

   ⊙ 계단은 건축물의 우측에 1개소가 설치되어 있으며, 지하 3층에서 옥상까지 연결되어 있다.

   ⊙ 건축물의 층고는 3.3 [m] 이다.

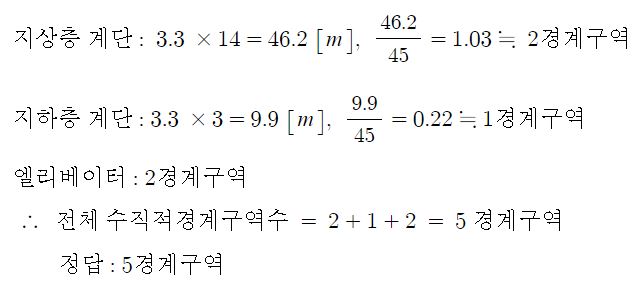

  가. 수직적 경계구역의 전체 경계구역수를 구하시오.

  나. 환경상태가 연기가 멀리 이동해서 감지기에 도달하는 장소 (계단, 경사로)에 설치하는 감지기의 명칭을 4가지 쓰시오.

    ① #광전식 #스포트형 감지기

    ② 광전식 #분리형 감지기

    ③ 광전아날로그식 스포트형 감지기

    ④ 광전아날로그식 분리형 감지기

다. 위 그림에서 수직적 경계구역의 적당한 위치에 연기감지기를 그려 넣으시오.

       (단, 연기감지기는 2종을 설치한다)

4. 내화구조인 지하2층, 지상 6층인 특정소방대상물에 자동화재탐지설비를 설치하려고 한다. 다음 조건을 참조하여

     각 물음에 답하시오.

< 조건 >

   ⊙ 지하 2층에서 지상 6층 까지의 직통계단은 1개소이다.

   ⊙ 각 층에 감지기는 차동식 스포트형 1종을 설치하고, 계단은 연기감지기 2종을 설치한다.

   ⊙ 5층 이하의 층의 바닥면적은 640 [㎡] 이다.

       (샤워시설이 있는 화장실의 면적은 각 층별로 50 [㎡] 이다.)

   ⊙ 6층의 바닥면적은 480 [㎡]이다. (화장실은 없다.)

   ⊙ 지하 1층과 지상 1층의 높이는 4.5 [m]이며 나머지 층은 높이가 3.8 [m] 이다.

   ⊙ 복도는 없는 구조이다.

​

  가. 경계구역수를 구하시오.​

 나. 감지기의 수량을 종류별로 구하시오.

   <차동식 스포트형 감지기 1종>​

  <연기 감지기 2종>​

   정답 : ① #차동식 #스포트형 #감지기 (1종) : 69개

             ② 연기감지기 (2종) : 3개

​

5. 다음은 자동화재탐지설비를 나타낸 도면이다. 조건을 참조하여 각 물음에 답하시오.

  < 조건 >

   ⊙ 각 층의 높이는 4 [m]입니다.

   ⊙ 계단, 경사로 및 수직경계구역의 면적은 계산과정에서 제외한다.

​

 가. 위의 도면을 보고 경계구역수를 산출하여 표의 빈칸을 채우시오.

 나. 본 #소방대상물 에 계단 및 엘리베이터가 각각 1개소씩 설치되어 있을 경우 수신기는

   P형 몇 회로용을 사용하여야 하는지 산출내역과 #회로수 를 쓰시오.

    <수평적 경계구역>

      ▣ 1+1+2+2+2+3 = 11경계구역

   <수직적 경계구역>​

   <총 경계구역 수> 11 + 1+ 1+ 1 = 14 경계구역

      14 경계구역은 14회로이므로 15회로용 수신기를 사용

       [정답] 15회로용

​

6. 지하 1층, 지상 5층 건축물에 자동화재탐지설비를 설치하려고 한다. 다음의 조건을 참고하여 각 물음에 답하시오.

  <조건>

   ⊙ 평면도상의 구조는 모든 층이 동일하다.

   ⊙ 계단 및 엘리베이터 (EL)는 건축물 양쪽에 각각 1개소씩 설치되어 있다.

   ⊙ 엘리베이터 (EL)는 2대 모두 지하 1층에서 지상 5층까지 연결된다.

   ⊙ 계단 1개소의 단면적은 25 [㎡], 엘리베이터 (EL) 1개소의 단면적은 12 [㎡] 이다.

   ⊙ 이 건축물의 한 개 층의 층고는 4 [m] 이다.

  가. 한층의 수평적 #경계구역 을 구하시오.​

  나. 이 건축물의 수평적 경계구역과 수직적 경계구역을 구하시오.

    ① 수평적 경계구역 : 2 × 6개층 = 12 경계구역

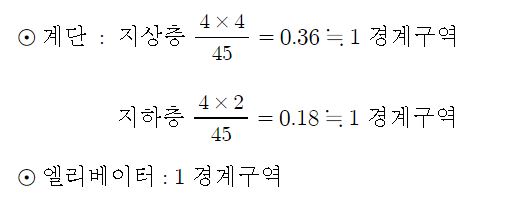

    ② 수직적 경계구역​

  다. 이 건축물에 사용되는 수신기의 종류를 쓰시오. P형 #수신기

  라. 일반적으로 #계단 및 #엘리베이터 (EL)에 설치하는 감지기의 종류 및 종별을 쓰시오.

         #연기감지기 2종

  마. 계단에 감지기를 설치할 경우 설치하여야 할 층을 모두 쓰시오. 지상 2층, 지상 5층

 ※ 시험에 자주 출제 : 외우는 방법

   ▣ DC 250 [V] : 1경계구역 : 0.1 [MΩ] 이상

   ▣ DC 500 [V]

      ⊙ 5 [MΩ] 이상 : 수비가자 : 수신기, 비상경보설비, 가스누설경보기, 자동화재탐지설비

         ※ 선교 결선 교외 : 절연된 선로간, 교류입력측 외함간 : 20 [MΩ] 이상

     ⊙ 비상콘센트 : 20 [MΩ] : 비콘 20

     ⊙ 누전경보기 : 5 [MΩ] : 5전이냐

     ⊙ 감지기 : 50 [MΩ] 이상 : 오십감

​

【감지기의 적응성】

가.연기감지기를 설치할 수 없는 경우 (한번 나옴)

 ① 먼지 또는 미분 등이 다량으로 체류하는 장소 (쓰레기장, 하역장, 도장실, 섬유 · 목재 · 석재 등 가공장소)

       : 적응열감지기 : 차동식 분포형 감지기 1종 또는 2종

 ② 부식성 가스가 발생할 우려가 있는 장소 (도금공장, 축전지실, 오수처리장)

      : 적응열감지기 :  차동식 분포형 감지기 1종 또는 2종

(자주 나온 문제)

 ① 연기가 멀리 이동해서 감지기에 도달하는 장소 (계단 · 경사로)   : 적응 연기 감지기 1가지를 쓰시오.

   ▣ 광전식 스포트형 감지기, 광전 아날로그식 스포트형 감지기, 광전식 분리형 감지기, 광전 아날로로식 분리형 감지기

​

#감지기 #설치장소 #비화재보 #오작동 #일과성 #방지대책 #연기감지기 #수신기

#적응감지기 #열감지기 #차동식 #분포형 #아날로그식 #축전지실 #특수감지기

#마노미터 #액주계 #메거 #절연저항 #공기관식 #릴레이 #축적기능 #발신기

【 연기감지기 】

​

1. 연기감지기 설치장소 (NFTC 203. 2.4.3)

  ① 계단 · 경사로 및 에스컬레이터 경사로

  ② 복도 (30 [m] 미만인 것을 제외)

  ③ 엘리베이터 승강로 (권상기실이 있는 경우에는 권상기실), 린넨슈트, 파이프 피트 및 덕트, 기타 이와 유서한 장소

  ④ 천장 또는 반자의 높이가 15 [m] 이상 20 [m] 미만인 장소

  ⑤ 다음 어느 하나에 해당하는 특정 소방대상물의 취침 · 숙박 · 입원 등 이와 유사한 용도로 사용되는 거실

 ※ 세월호 사건 이후 추가된 내용

    ⊙ 공동주택 · 오피스텔 · 숙박시설 · 노유자 시설 · 수련시설

    ⊙ 교육연구시설 중 합숙소

    ⊙ 의료시설, 근린생활시설 중 입원실이 있는 의원 · 조산원

    ⊙ 교정시설 및 군사시설

    ⊙ 근린생활시설 중 고시원

  [주택 · 아파트 예]

  ② 연기감지기 설치기준

    ㉠ 연기감지기의 부착 높이별 바닥면적 기준

  ㉡ 복도 및 동굴에 있어서는 보행거리 30 [m] (3종에 있어서는 20[m]) 마다, 계단 및 경사로에 있어서는

      수직거리 15 [m] (3종에 있어서는 10 [m]) 마다 1개 이상으로 한다.

  ㉢ 천장 또는 반자가 낮은 실내에 있어서는 출입구의 가까운 부분에 설치할 것

  ㉣ 천장 또는 반자 부근에 배기구가 있는 경우에는 그 부근에 설치할 것

  ㉤ 감지기는 벽 또는 보로 부터 0.6 [m] 이상 떨어진 곳에 설치할 것

​

▣ 각종 기기의 설치거리

                                                                                                                                  (※ 객사 : 객석유도등 4 [m])

【불꽃 감지기 설치기준】

  ① 공칭감시거리 및 공칭시야각

 ※ 설치기준을 통으로 쓰는 것 한번 나옴

  ② 감지기는 공칭감시거리와 공칭시야각을 기준으로 감시구역이 모두 포용될 수 있도록 설치할 것

  ③ 감지기는 화재감지를 유효하게 감지할 수 있는 모서리 또는 벽 등에 설치할 것

  ④ 감지기를 천장에 설치하는 경우 감지기는 바닥을 향하여 설치할 것

  ⑤ 수분이 많이 발생할 우려가 있는 장소에는 방수형으로 설치할 것

【 특수 장소에 설치하는 감지기 (NFTC 203. 2.4.4)】

​

#연기감지기 #불꽃감지기 #광전식 #분리형 #감지기 #공칭시야각 #시야각 #수직거리

#수평거리 #보행거리 #계단 #린넨슈트 #동굴 #반자 #발신기 #음향장치 #비상콘센트

1. 감지기의 부착 높이별 설치기준

  [20 [m] 이상]

가. 3가지를 쓰시오.

  ① 불꽃 감지기

  ② 광전식 분리형 중 아날로그 방식

  ③ 광전식 공기흡입형중 아날로그 방식

나. 2가지를 쓰시오.

  ① 불꽃 감지기

  ② 광전식 (분리형 · 공기흡입형) 중 아날로그 방식

​

2. 8 ~ 15 [m] 중에서 연기 감지기를 제외하고 2가지를 쓰시오

  ① 차동식 분포형 감지기

  ② 불꽃 감지기

   ▣ 이온화식 1종 또는 2종

   ▣ 광전식(스포트형, 분리형, 공기흡입형) 1종 또는 2종

   ▣ 연기 복합형

​

※ 부착 높이 20 [m] 이상에 설치되는 광전식 중 아날로그 방식의 감지기는 공칭감지농도 하한값이 감광률 5 %/m 미만인

     것으로 한다.

​

[ % 퍼센트 비율]

   ① 공구손율 : 3 %                ② 잡재표비 : 주 재료비의 2 ~5 % , 최대값 5%, (오잡)

   ③ 감광률 5 % (오감)           ④ 표시등의 수명시험 (잘 안 나옴) : 130 % (DC 전압 (24[V]))에서 작동

   ⑤ 기타 : 80 [%]

​

【 적응감지기 】

  1. 지하층 · 무창층 등으로서 환기가 잘 되지 아니하거나 실내 면적이 40 [㎡] 미만인 장소, 감지기의 부착면과 실내 바닥과

      의 거리가 2.3[m] 이하인 곳으로서 일시적으로 발생한 열 · 연기 또는 먼지 등으로 인하여 화재신호를 발신할 우려가

      있는 장소의 적응감지기

  2. 비화재보의 우려가 있는 곳에 설치가 가능한 감지기

  3. 교차회로 방식 배선의 감지기에 사용되지 않는 감지기

  4. 지하공동구에 설치가 가능한 감지기

      ① 불꽃감지기                            ② 정온식 감지선형 감지기

      ③ 분포형 감지기                       ④ 복합형 감지기

      ⑤ 광전식 분리형 감지기           ⑥ 아날로그 방식의 감지기

      ⑦ 다신호 방식의 감지기           ⑧ 축적 방식의 감지기

​

【 축적기능이 있는 감지기를 사용하는 장소】

   ① 지하층, 무창층 등으로서 환기가 잘 되지 않는 장소

   ② 실내면적이 40 [㎡] 미만인 장소

   ③ 감지기의 부착면과 실내바닥과의 거리가 2.3 [m] 이하인 장소로서 일시적으로 발생한 열 · 연기 또는 먼지 등으로

        인하여 감지기가 화재신호를 발신할 우려가 있을 때

​

【 축적 기능이 없는 감지기를 사용하는 장소 】

   ① 교차회로 방식에 적용되는 감지기

   ② 급속한 연소확대가 우려되는 장소에 사용되는 감지기 (Rack 식 창고 등)

   ③ 축적기능이 있는 수신기에 연결하여 사용하는 감지기

​

【 감지기 설치기준 】

   ① 감지기는 실내로의 공기유입구로 부터 1.5 [m] 떨어진 위치에 설치할 것

   ② 감지기는 천장 또는 반자의 옥내의 면하는 부분에 설치할 것

   ③ 보상식 스포트형 감지기는 정온점이 감지기 주위의 평상시 최고 온도 보다 20 [℃] 이상 높은 것으로 설치할 것

   ④ 정온식 감지기는 주방 · 보일러실 등으로 다량의 화기를 취급하는 장소에 설치하되 공칭 작동온도가 최고 주위온도

        보다 20 [℃] 이상 높은 것으로 설치할 것

   ⑤ 스포트형 감지기는 45 [°] 이상 경사되지 아니하도록 부착할 것

​

【 1.5 [m] 기준 】

   ① 감지기 ↔ 실내 공기유입구 사이 : 1.5 [m] 이상

   ② 공기관과 벽과의 수평거리 : 1.5 [m] 이하

   ③ 누설동축케이블 및 안테나의 고압 전로와의 이격거리 : 1.5 [m] 이상

      ※ 다만, 소방선로에 정전기 차폐장치를 유효하게 설치한 경우에는 그러하지 아니하다.

​

【 감지기 설치기준, 바닥 면적】

< 암기법 >

​

#감지기 #차동식 #불꽃감지기 #연기감지기 #감열실 #다이어프램 #검출부 #공기관식

#분포형 #감지선형 #다신호방식 #축적기능 #교차회로방식 #지하층 #무창층

1. 절연저항 시험

2. 옥내배선기호

3. 자동화재탐지설비의 유지관리 확인 사항

   ① 수신기가 있는 장소에는 #경계구역 #일람표 를 비치하였는가 ?

   ② 수신기 부근에 조작상 지장을 주는 장애물은 없는가 ?

   ③ #수신기 조작부 스위치는 정상위치에 있는가 ?

   ④ 감지기는 유효하게 화재발생을 감지할 수 있도록 설치되었는가 ?

   ⑤ 연기감지기는 출입구 부분이나 흡입구가 있는 실내의 그 부분에 설치되어 있는가 ?

   ⑥ 발신기의 상단에 #표시등 은 점등되어 있는가 ?

   ⑦ #비상전원 이 방전되고 있지 않은가 ?

​

4. 감지기의 적응성

가. 연기감지기를 설치할 수 없는 경우

[비고] ⊙ 불꽃감지기에 따라 감시가 곤란한 장소는 적응성이 있는 열감지기를 설치할 것

          ⊙ 차동식 분포형 감지기를 설치하는 경우에는 검출부에 먼지, 미분 등이 침입하지 않도록 조치할 것

          ⊙ 차동식 스포트형 감지기 또는 보상식 스포트형 감지기를 설치하는 경우에는 검출부에 먼지, #미분 등이 침입하지

               않도록 조치할 것

          ⊙ 정온식 감지기를 설치하는 경우에는 특종으로 설치할 것

          ⊙ 섬유, 목재가공 공장 등 화재확대가 급속하게 진행될 우려가 있는 장소에 설치하는 경우 정온식 감지기는 특종

               으로 설치할 것. 공칭 작동 온도 75 [℃] 이하, 열아날로그식 스포트형 감지기는 화재표시 설정은 80 [℃] 이하가

               되도록 할 것.

​

[비고] ⊙ 차동식 분포형 감지기를 설치하는 경우에는 감지부가 피복되어 있고 검출부가 부식성 가스에 영향을 받지 않는

               것 또는 검출부에 부식성 가스가 침입하지 않도록 조치할 것

         ⊙ 보상식 스포트형 감지기, 정온식 감지기 또는 열아날로그식 스포트형 감지기를 설치하는 경우에는 부식성 가스의

             성상에 반응하지 않는 내산형 또는 내알칼리형으로 설치할 것

         ⊙ 정온식 감지기를 설치하는 경우에는 특종으로 설치할 것

​

[비고] ⊙ 주방, 조리실 등 습도가 많은 장소에는 방수형 감지기를 설치할 것

          ⊙ 불꽃 감지기는 UV/IR 형을 설치할 것

​

[비고] ⊙ 불꽃 감지기에 따라 감시가 곤란한 장소는 적응성이 있는 열감지기를 설치할 것

          ⊙ 열아날로그식 스포트형 감지기는 화재표시 설정이 60 [℃] 이하가 바람직하다.

​

[비고] ⊙ 고체연료 등 가연물이 수납되어 있는 음식물배급실, 주방전실에 설치하는 정온식 감지기는 특종으로 설치할 것

          ⊙ 주방주변의 복도 및 통로, 식당 등에는 정온식 감지기를 설치하지 말 것

          ⊙ 열아날로그식 스포트형 감지기를 설치하는 경우에는 화재표시 설정을 60 [℃] 이하로 할 것

​

[비고] ⊙ 보상식 스포트형 감지기, 정온식 감지기 또는 열아나로그식 스포트형 감지기를 설치하는 경우에는 방수형으로

              설치할 것

          ⊙ 보상식 스포트형 감지기는 급격한 온도변화가 없는 장소에 한하여 설치할 것

          ⊙ 불꽃 감지기를 설치하는 경우에는 방수형으로 설치할 것

나. 연기감지기를 설치할 수 있는 경우

[비고] ⊙ 광전식 스포트형 감지기 또는 광전아날로그식 스포트형 감지기를 설치하는 경우에는 해당 감지기 회로에

              축적기능을 갖지 않은 것으로 할 것

​

​

1. 감지기의 설치기준

가. 감지기의 부착 높이별 설치기준

[비고] ① 감지기별 부착 높이 등에 대하여 별도로 형식승인을 받은 경우에는 그 성능 인정 범위 내에서 사용할 수 있다.

          ② 부착높이 20[m] 이상에 설치되는 광전식 중 아날로그방식의 감지기는 공칭감지 농도 하한값이 감광률 5 [%/m]

               미만 이어야 한다.

​

【 참고 】 적응감지기

   ※ 암기 : 광아다축 불분정복

​

【 참고 】 축적기능

나. 감지기의 설치기준

  ① 감지기(차동식 분포형 제외)는 실내로의 공기유입구로 부터 1.5 [m] 이상 떨어진 위치에 설치할 것

  ② 감지기는 천장 또는 반자의 옥내의 면하는 부분에 설치할 것

  ③ 보상식 스포트형 감지기는 정온점이 감지기 주위의 평상시 최고 온도 보다 20 [℃] 이상 높은 것으로 설치할 것

  ④ 정온식 감지기는 주방 · 보일러실 등으로 다량의 화기를 취급하는 장소에 설치하되, 공칭 작동온도가 최고 주위온도

       보다 20 [℃] 이상 높은 것으로 설치할 것

  ⑤ 스포트형 감지기는 45° 이상 경사되지 아니하도록 부착할 것

  ⑥ 바닥면적

다. 공기관식 차동식 분포형 감지기의 설치기준

  ① 공기관의 노출부분은 #감지구역 마다 20 [m] 이상이 되도록 할 것

  ② 공기관과 감지구역의 각 변과의 수평거리는 1.5 [m] 이하가 되도록 할 것

  ③ 공기관 상호간의 거리는 6 [m] (내화구조는 9 [m]) 이하가 되도록 할 것

  ④ 공기관은 도중에서 분기하지 아니하도록 할 것

  ⑤ 하나의 검출부분에 접속하는 공기관의 길이는 100 [m] 이하로 할 것

  ⑥ 검출부는 5 [°] 이상 경사되지 아니하도록 부착할 것

  ⑦ 검출부는 바닥으로 부터 0.8 [m] 이상 1.5 [m] 이하의 위치에 설치할 것

​

라. 열전대식 차동식 분포형 감지기의 설치 기준

  ① 열전대부는 감지구역의 바닥면적 18 [㎡] (내화구조 22 [㎡]) 마다 1개 이상으로 할 것

       단, 바닥면적이 72 [㎡] (내화구조 88 [㎡]) 이하인 특정소방대상물에 있어서는 4개 이상으로 할 것

  ② 하나의 검출부에 접속하는 열전대부는 20개 이하로 할 것

  ③ 바닥면적에 따른 설치개수

마. 열반도체식 차동식 분포형 감지기의 설치기준

  ① 하나의 검출기에 접속하는 감지부는 2개 이상 15개 이하가 되도록 할 것

  ② 부착 높이별 바닥 면적 기준

바. 정온식 감지선형 감지기의 설치기준

① #보조선 이나 #고정금구 를 사용하여 감지선이 늘어지지 않도록 설치할 것

② #단자부 와 마감고정금구와의 설치간격 : 10 [㎝] 이내

③ 감지선형 감지기의 굴곡반경 : 5 [㎝] 이상

④ #정온식 감지선형 감지기의 거리기준

  ⑤ 케이블트레이에 감지기를 설치하는 경우에는 케이블트레이 받침대에 마감금구를 사용하여 설치할 것

  ⑥ 지하구나 창고의 천장 등에 지지물이 적당하지 않는 장소에서는 보조선을 설치하고 그 보조선에 설치할 것

  ⑦ #분전반 내부에 설치하는 경우 접착제를 이용하여 돌기를 바닥에 고정시키고 그 곳에 감지기를 설치할 것

​

사. 연기감지기의 설치장소 및 설치기준

  ① 연기감지기의 설치 장소

     ㉠ 계단 · 경사로 및 #에스컬레이터 경사로

     ㉡ 복도 (30 [m] 미만인 것을 제외)

     ㉢ 엘리베이터 승강로 (권상기실이 있는 경우에는 권상기실) · 린넨슈트 · 파이프 피트 및 덕트, 기타 이와 유사한 장소

     ㉣ 천장 또는 반자의 높이가 15 [m] 이상 20 [m] 미만인 장소

     ㉤ 다음의 어느 하나에 해당하는 특정소방대상물의 취침 · 숙박 · 입원 등 이와 유사한 용도로 사용되는 거실

        ⊙ #공동주택 · #오피스텔 · #숙박시설 · #노유자시설 · #수련시설

        ⊙ 교육연구시설 중 합숙소

        ⊙ #의료시설 , #근린생활시설 중 입원실이 있는 의원 · #조산원

        ⊙ #교정 및 군사시설

        ⊙ 근린생활시설 중 #고시원

  ② 연기감지기의 설치기준

     ㉠ 연기감지기의 부착 높이별 바닥면적기준

     ㉡ #복도 및 통로에 있어서는 보행거리 30 [m] (3종에 있어서는 20 [m])마다, 계단 및 #경사로 에 있어서는 수직거리

         15 [m] (3종에 있어서는 10 [m])마다 1개 이상으로 할 것

     ㉢ 천장 또는 반자가 낮은 실내 또는 좁은 실내에 있어서는 출입구의 가까운 부분에 설치할 것

     ㉣ #천장 또는 #반자 부근에 배기구가 있는 경우에는 그 부분에 설치할 것

     ㉤ 감지기는 벽 또는 보로 부터 0.6 [m] 이상 떨어진 곳에 설치할 것

​

아. 광전식 분리형 감지기의 설치기준

  ① 감지기의 수광면은 햇볕을 직접 받지 아니하도록 설치할 것

  ② 광축(송광면과 수광면의 중심을 연결한 선)은 나란한 벽으로 부터 0.6 [m] 이상 이격하여 설치할 것

  ③ 감지기의 송광부와 수광부는 설치된 뒷벽으로 부터 1 [m] 이내 위치에 설치할 것

  ④ 광축의 높이는 천장 등 높이의 80 [%] 이상일 것

  ⑤ 감지기의 광축의 길이는 공칭감시거리 범위 이내일 것

​

자. #불꽃 감지기의 설치기준

  ① 공칭감시거리 및 #공칭 #시야각

  ② 감지기는 공칭감시거리와 공칭시야각을 기준으로 감시구역이 모두 포용될 수 있도록 설치할 것

  ③ 감지기는 화재감지를 유효하게 감지할 수 있는 모서리 또는 벽 등에 설치할 것

  ④ 감지기를 천장에 설치하는 경우에는 감지기를 바닥을 향하여 설치할 것

  ⑤ 수분이 많이 발생할 우려가 있는 장소에는 방수형으로 설치할 것

​

차. #아날로그 방식 · 다신호방식의 감지기 설치기준

  ① 아날로그방식의 감지기 : 공칭감지온도 범위 및 공칭감지농도 범위에 적합한 장소에 설치할 것

  ② 다신호방식의 감지기 : 화재신호를 발신하는 감도에 적합한 장소에 설치할 것

​

카. 특수한 장소에 설치하는 감지기

타. 감지기의 설치 제외 장소

  ① 천장 또는 반자의 높이가 20 [m] 이상인 장소

      (단, 부착 높이에 따라 적응성이 있는 장소 제외)

  ② 헛간 등 외부와 기류가 통하는 장소로서 감지기에 따라 화재발생을 유효하게 감지할 수 없는 장소

  ③ 부식성 가스가 체류하고 있는 장소

  ④ 고온도 및 저온도로서 감지기의 기능이 정지되기 쉽거나 감지기의 유지관리가 어려운 장소

  ⑤ 목욕실 · 욕조나 샤워시설이 있는 화장실, 기타 이와 유사한 장소

  ⑥ 파이프 덕트 등 그 밖의 이와 비슷한 것으로서 2개 층 마다 방화구획된 것이나 수평단면적이 5 [㎡] 이하인 장소

  ⑦ 먼지 · 가루 또는 수증기가 다량으로 체류하는 장소 또는 주방 등 평상시에 연기가 발생하는 장소

  ⑧ 프레스공장 · 주조공장 등 화재발생의 위험이 적은 장소로서 감지기의 유지관리가 어려운 장소

​

2. 감지기의 시험기구 (장치)

​

가. #마노미터 (Manometer)

   ▣ 공기관식 차동식 분포형 감지기의 공기누설을 측정하는 기구

나. 미터릴레이 시험기

   ▣ 열전대식 · 열반도체식 차동식 분포형 감지기 검출부의 작동시험기구

다. #가열시험기

   ▣ #스포트형 #열감지기 의 성능을 시험하는 기구

라. 가연시험기​

   ▣ 연기감지기의 성능을 시험하는 기구

마. #절연저항계 ( #메거 )

   ▣ #절연저항 을 측정하는 기구

바. 테스터

   ▣ 전압, 저항 등을 측정하는 기구

1. 차동식 스포트형 감지기

가. 공기의 팽창을 이용한 것

  ① 구성요소 : 감열실(챔버), 다이어프램, 리크구멍, 접점, 작동표시장치 (LED)

  ② 동작원리 : 화재발생시 감열부의 공기가 팽창하여 다이어프램을 밀어 올려 접점이 붙어 수신기에 신호를 보낸다.

  ※ 실기시험에 명칭을 쓰라는 문제 출제

​

나. 열기전력을 이용한 것

  ▣ 공기관식 차동식 분포형 감지기 명칭 묻는 문제 출제

   [감열부] (수열부) :  공기관

   [검출부] - 다이어프램, 접점, 리크공(리크구멍), 시험장치(시험공, 시험용레버), 배선

  ① 구성요소

    ㉠ 감열부(수신부) : 공기관 (두께 0.3 [㎜] 이상, 바깥지름(외경) 1.9 [㎜] 이상)

    ㉡ 검출부 : 다이어프램, 접점, 리크구멍(리크공), 시험장치(시험공, 시험용 레버), 배선(접속전선)

  ③ 고정방법

    ㉠ 직선부분 : 35 [㎝] 이내

    ㉡ 굴곡부분 : 5 [㎝] 이내

    ㉢ 접속부분 : 5 [㎝] 이내 (검출부와 마감고정금구)

    ㉣ 굴곡반경 : 5 [㎜] 이상

  ④ 공기관의 지지금속기구 : 스테이플, 스티커

  ⑤ 공기관식 차동식 분포형 감지기의 기능시험

    ㉠ 화재작동시험(펌프시험) : 화재시 공기관식 감지기가 작동되는 공기압에 해당하는 공기량을 공기주입기 (테스트

                                                  펌프)를 이용하여 주입하여 작동시간이 정상인지 여부를 확인하기 위한 시험

    ㉡ 유통시험 : 공기관에 공기를 주입하여 공기관의 누설, 폐쇄, 변형 등 공기관의 상태 및 길이를 확인하기 위한 시험

    ㉢ 접점수고시험(다이어프램시험) : 검출기에서 감지기의 접점간격이 적당한가를 확인하기 위한 시험

    ㉣ 작동계속시험 : 감지기가 작동을 개시한 때부터 작동이 종료(복구)될 때 까지의 시간을 측정하여 감지기의 작동지속

                                  상태가 정상인가를 확인하기 위한 시험

    ㉤ 리크시험 : #리크 저항의 적정성 여부를 확인하기 위한 시험

 ※ 기능시험방법 묻는 문제 출제

​

【 공기관식 차동식 분포형 감지기의 작동시험시간 】

나. 열전대식

  ▣ 화재시 발생하는 열에 의하여 열전대부가 가열되면 종류가 다른 금속판 상호간에 열기전력이 발생하여 미터릴레이에

       전류가 흐르게 되고 이로 인해 접점이 붙어 수신기에 신호를 발하는 방식

  ① 구성요소

    ㉠ 감열부 : 열전대

    ㉡ 검출부 : 미터릴레이, 접속전선(배선)

  ② 고정방법 : 슬리브에 삽입한 후 압착한다.

​

다. 열반도체식

  ▣ 화재시 발생하는 열에 의해 수열판이 가열되면 열반도체 소자에 열기전력이 발생하여 미터릴레이를 작동시켜

       수신기에 신호를 발하는 방식

  ① 구성요소

    ㉠ 감열부 : #열반도체 소자, 수열판

    ㉡ 검출부 : #미터릴레이 (Meter Relay)

​

3. 정온식 감지기

가. 스포트형

  ① 정온식 스포트형 감지기의 구조원리

     ㉠ #바이메탈 (Bimetal)의 활곡 또는 반전을 이용한 것

     ㉡ 금속의 #팽창계수 를 이용한 것

     ㉢ 액체(기체)의 팽창을 이용한 것

     ㉣ 가용 #절연물 을 이용한 것

     ㉤ #반도체 를 이용한 것

 ※ 바이메탈(Bimetal)이란 말이 나오면 정온식 스포트형 감지기를 말함

나. 감지선형

  ① 고정방법

     ㉠ 직선부분 : 50 [㎝] 이내

     ㉡ 굴곡부분 : 10 [㎝] 이내

     ㉢ 접속부분 : 10 [㎝] 이내 (단자부와 마감고정금구)

     ㉣ 굴곡반경 : 5 [㎝] 이내

  ② 접속방법 : 단자를 이용하여 접속한다.

다. #정온식 #감지기 의 공칭작동 온도범위 : 60 ~ 150 [℃]

  ① 60 [℃] 이상 80 [℃] 미만 : 5 [℃] 간격 (눈금)

  ② 80 [℃] 이상 150 [℃] 이하 : 10 [℃] 간격 (눈금)

  * 실기시험에 나올 때가 되었음

​

※ 감지기의 접속방법

4. 보상식 스포트형 감지기

  ▣ 구성요소 : #감열실, #다이어프램, 리크구멍, 고팽창금속, 저팽창금속

​

  【참고】 열감지기의 작동 특성

                여기서, A : 급격한 온도상승 (불꽃이 있는 연소)

                             B : 기준 온도 상승

                             C : 완만한 온도 상승 (불꽃이 없는 경우)

                             D : 일시적 온도 상승 (주방 등)

 < 동작 빠르기>

   ① 보상식은 차동식의 다이어프램 및 정온식의 금속의 팽창계수를 이용하기 때문에 작동속도가 가장 빠르다.

   ② 정온식은 일정온도에 도달하여야 작동하기 때문에 시간지연이 있고 그래프에서 보면

        작동빠르기 순서는 보상식 > 차동식 > 정온식이다.

​

5. 이온화식 연기감지기

가. 구성요소

   ▣ 내부 이온실, 외부 이온실, 신호증폭회로, 스위칭 회로, 작동표시장치

나. 이온화식 연기감지기의 구조

   ① 내부 이온화실 : + 극 전류 (절연 등의 열화방지가 요구된다)

   ② 외부 이온화실 : - 극 전류 ( #냉음극판 이 있다. 이물질 침입을 방지하기 위하여 철망을 씌우거나 이중구조이다)

   ③ 방사선 동위원소 : #아메리슘 241 (Am241), 아메리슘 95 (Am95), 라듐(Ra)

   ④ 방사선 : α선

  ※ 실기시험에 내부 명칭 : 방사선원, 내부이온실, 외부이온실, 이온전류, 검출부 등을 묻는 문제 출제

       회로도 명칭 문제도 출제 : 신호증폭회로, 스위치 회로, 보호회로

다. 동작원리

   ▣ 화재발생시 감지기 내 연기입자가 들어 오면 이온전류의 흐름이 연기에 의해 저항을 받아 이온전류가 작아지면

        이를 검출부, 증폭부, 스위칭 회로에 전달하여 수신기에 신호를 보내는 방식이다.

라. 이온화식 감지기의 #감도시험

  ① 작동시험 : 전리전류의 변화율 1.35 K인 농도의 연기를 포함하는 풍속 V[㎝/s]의 기류에 투입하는 경우

                        비축적형은 30초 이내에서 작동하고, 축적형은 30초이내에서 감지한 후 공칭축적시간 ±5초 범위에서

                        화재신호를 발신하여야 한다.

  ② 부작동시험 : 전리전류의 변화율 0.65K인 농도의 연기를 포함하는 풍속 V[㎝/s]의 기류에 투입하는 경우 5분 이내에는

                            작동하지 아니하여야 한다.

                            여기서, K값 : 1종(0.19), 2종(0.24), 3종(0.28), V값 : 20 이상 40 이하

6. 광전식 감지기

가. 스포트형 (산란광식)

  ① 구성요소 : 발광부, 수광부, 차광판, #신호 #증폭 회로, 스위칭회로, 작동표시장치

  ② 동작원리 : 화재발생시 감지기 내 연기입자가 들어오면 광반사가 일어나 광전소자의 저항이 변하여 수신기에 신호를

                         보낸다.

나. 분리형 (감광식)

  ① 구성요소 : 발광부, 수광부, 신호증폭회로, #스위칭 회로, 작동표시장치

  ② 동작원리 : 화재발생시 광축(송광부와 수광부의 축) 사이로 연기입자가 들어오면 광량이 감소하므로 이를 검출하여

                        화재신호를 보낸다.

다. 공기흡입형 (산란광식)

  ① 구성요소 : 흡입배관, 공기흡입 #펌프 (Aspirator), #감지부, #제어부, #필터

  ② 동작원리 : 평상시 공기흡입펌프가 흡입배관을 통하여 주위공기를 계속 흡입하고 화재발생시 흡입된 공기 중에 함유된

                        연소생성물의 성분을 분석하여 화재를 감지한다.

라. 광전식 감지기의 특징

  ① 화재의 조기 발견이 용이함

  ② 연기의 색에 영향을 받지 않음

  ③ 외광에 의해서는 동작하지 않음

  ④ 접점과 같은 가동부분이 없어 재조정이 불필요함

​

【참고】 광전식 감지기의 적합 기준

7. 불꽃 감지기

가. #자외선식 (UV)

  ▣ 가연물의 연소시 자외선의 영역중 화재시 0.18 ~ 0.26 [μm]의 파장에서 강한 에너지 레벨이 되므로 이를 검출하여

       #화재 신호를 보낸다.

나. #적외선식 (IR)

  ▣ 가연물의 연소 시 적외선의 영역 중 화재시 4.35 [μm]의 파장에서 강한 에너지 레벨이 되므로 이를 검출하여

       화재신호를 보낸다.
