수신기 (자동화재탐지설비) 출제 예상 문제



​

1. 자동화재탐지설비의 수신기 설치기준에 관한 사항중 최소 몇 층 이상의 특정소방대상물에는 발신기와 전화통화가

     가능한 수신기를 설치하여야 하는가 ? ②

     ① 3                       ② 4                        ③ 5                                ④ 7

​

[해설] 수신기의 적합기준 : #발신기 와 전화통화가 가능한 수신기 : 4층 이상

​

2. 다음 ( ) 안에 공통으로 들어갈 내용으로 옳은 것은 ?

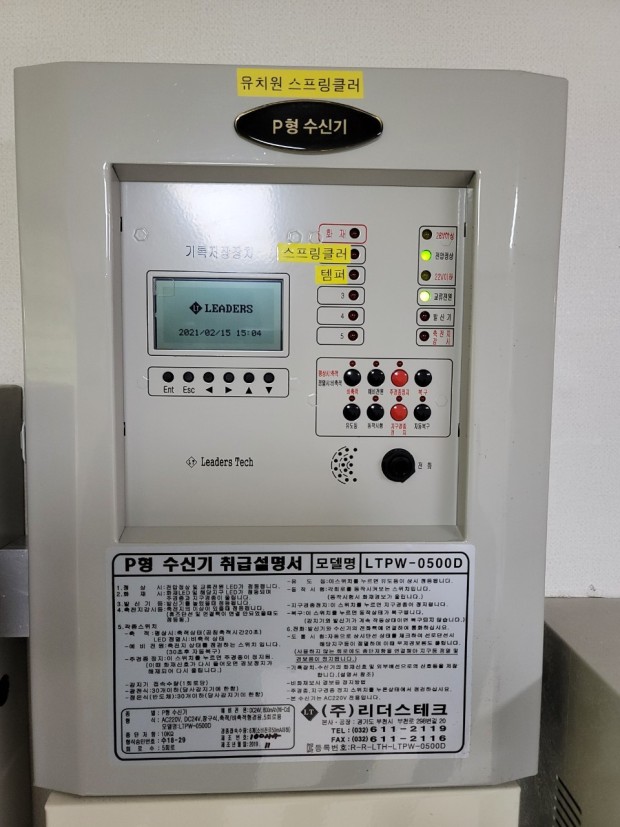

P형 수신기의 비상전원시험은 ( ) 이(가) 정전되었을 때 자동적으로 예비전원(비상전원 전용수전설비 제외)으로 절환되며, 정전복구 시에는 자동적으로 ( )(으)로 절환되는지 확인하는 시험이다.

    ① 감지기         ② 표시기 전원             ③ 충전전원             ④ 상용전원

[해설] #비상전원시험 : 상용전원이 정전되었을 때 자동적으로 예비전원 (비상전원 전용수전설비 제외)으로 절환되며,

                                     정전복구시에는 자동적으로 사용전원으로 절환되는지 확인하는 시험

​

3. 수신기의 외부배선 연결용 단자에 있어서 7개 회로마다 1개의 이상 설치하여야 하는 단자는 ? ①

  ① 공통신호선용             ② 경계구역구분용                ③ 지구경종신호용                    ④ 동시작동시험용

​

[해설] #수신기 의 #공통신호선 : 감지기회로에서 공통선(공통신호선)은 경계구역 7회선에 1회선 이하가 사용된다.

​

4. 수신기의 일반적인 구조 및 기능에 대한 설명 중에서 옳은 것은 ? ④

   ① 예비전원회로에는 단락사고 등으로부터 보호하기위한 누전차단기를 설치하여야 한다.

   ② 주전원의 양극을 각각 개폐할 수 있는 전원스위치를 설치하여야 한다.

   ③ 외함은 단단한 가연성 재질을 사용하여 제작하여야 한다.

   ④ 정격전압이 60[V]를 넘는 금속제 외함에는 접지단자를 설치하여야 한다.

​

[해설] 수신기의 구조 및 일반기능

   ㉠ 정격전압이 60[V]를 넘는 기구의 금속제 외함에는 접지단자를 설치할 것

   ㉡ #예비전원회로 에는 #단락사고 등으로 부터 보호하기 위한 퓨즈를 설치할 것

   ㉢ 극성이 있는 경우에는 #오접속 방지장치를 할 것

   ㉣ 내부에는 주전원의 #양극 을 동시에 개폐할 수 있는 전원스위치를 설치할 것

   ㉤ 외함은 불연성 또는 나연성 재질로 만들 것

   ㉥ 수신기의 외부배선 연결용 단자에 있어서 공통신호선용 단자는 7개 회로마다 1개 이상 설치할 것

​

5. #자동화재탐지설비 의 수신기 구조에서 정격전압이 몇 [V]를 넘는 기구의 금속제 외함에는 접지단자를 설치하여야

    하는가 ? ②

   ① 30 [V]             ② 60 [V]             ③ 100 [V]                  ④ 300 [V]

​

[해설] 수신기의 구조 및 일반기능 : 정격전압이 60[V]를 넘는 기구의 금속제 외함에는 접지단자를 설치할 것

​

6. 자동화재탐지설비의 수신기 조작스위치 설치 높이의 기준으로 옳은 것은 ? ③

   ① 바닥으로부터 1.0[m] 이상 0.5[m] 이하             ② 바닥으로 부터 0.8[m] 이상 1.0[m] 이하

    바닥으로 부터 0.8[m] 이상 1.5[m] 이하                ④ 바닥으로 부터 1.5[m] 이상 1.8[m] 이하

​

[해설] 자동화재탐지설비 수신기의 설치기준 : 조작스위치는 바닥으로 부터 높이가 0.8[m]이상 1.5[m] 이하의 장소에

                                                                         설치할 것

​

7. 자동화재탐지설비의 수신기의 종류가 아닌 것은 어느 것인가 ? ④

   ① GP형             ② P형               ③ R형                    ④ T형

​

[해설] 수신기의 종류 : P형, R형, GP형, GR형, 복합식 (P형, R형, GP형, GR형)

​

8. 자동화재탐지설비의 수신기 설치기준에 관한 설명 중 옳지 않은 것은 ? ③

   ① 하나의 #경계구역 은 하나의 표시등 또는 하나의 문자로 표시되도록 할 것

   ② 감지기 · 중계기 또는 발신기가 작동하는 경계구역을 표시할 수 있는 것으로 할 것

   ③ 하나의 #소방대상물 에는 2 이상의 수신기를 설치하지 아니하도록 할 것

   ④ 음향기구는 그 음량 및 음색이 다른 기기의 소음 등과 명확히 구별될 수 있는 것으로 할 것

​

[해설] 자동화재탐지설비의 수신기 설치기준 : 하나의 소방대상물에 2 이상의 수신기를 설치하는 경우에는 수신기를

                                                                         상호간 연동하여 화재발생 상황을 각 수신기 마다 확인할 수 있도록 할 것

​

9. GP형 수신기의 감지기 회로의 배선에 있어서 하나의 공통선에 접속할 수 있는 경계구역은 몇 개 이하로 하여야

    하는가 ? ①

   ① 7개                 ② 10개                      ③ 300개                            ④ 600개

​

[해설] 경계구역 : P형 수신기 및 GP형 수신기의 감지기 회로의 배선에 있어서 하나의 공통선에 접속할 수 있는

                            경계구역은 7개 이하로 하여야 한다.

​

10. 감지기 및 발신기에서 발하는 신호를 직접 또는 중계기를 통하여 고유신호로서 수신하여 화재의 발생을 해당

      소방대상물의 관계인에게 경보하여 주는 수신기는 ? ②

   ① P형 수신기              ② R형 수신기                       ③ GP형수신기                     ④ GR형 수신기

​

[해설] #R형 수신기 : 감지기 또는 발신기로 부터 발하여진 신호를 직접 또는 중계기를 통하여 고유신호로써 수신하여

                                  관계인에게 경보하여 주는 것

​

11. 자동화재탐지설비에서 R형 수신기의 장점이 아닌 것은 ? ④

   ① 선로수가 적고 선로길이를 길게 할 수 있다.

   ② 증설 또는 이설이 쉽다.

   ③ 화재발생지구를 선명하게 숫자로 표시할 수 있다.

   ④ 중계기가 필요 없다.

​

[해설] R형 수신기 : #중계기 와 #고유신호 가 있다.

​

12. P형 수신기의 기능과 가스누설경보기의 수신부 기능을 겸한 수신기는 ? ①

   ① GP형 수신기            ② GR형 수신기             ③ R형 수신기                ④ P형 복합식 수신기

​

[해설] GP형 수신기 : P형 수신기의 기능과 #가스누설경보기 의 수신부 기능을 겸한 것
