발신기, 중계기 - 암기자료 : 소방설비기사 실기

【발신기】

​

1. 발신기

  ▣ 화재발생신호를 수신기 또는 중계기에 수동으로 발신하는 장치

​

2. P형 발신기

▣ 수동으로 각 발신기의 공통신호를 수신기 또는 중계기에 발신하는것으로 발신과 동시에는 전화통화가 되지아니하는 것

  ※ 예전에는 R형, M형이 있었으나 모두 없어지고 P형만 남았다.

​

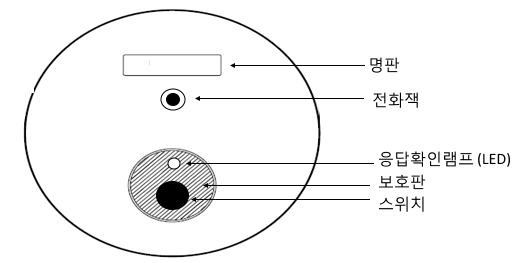

3. P형 발신기의 구성



[구성요소]

  ⊙ 누름스위치 : 수동조작에 의하여 수신기에 화재신호를 발신하는 장소

  ⊙ 응답확인램프 : 발신기의 신호가 수신기에 전달되었는가를 확인하여 주는 램프

  ⊙ 보호판 : 스위치를 보호하기 위한 것

  ⊙ 명판

  ⊙ 외함

​

4. 발신기의 설치기준 : 자주는 나오지 않음, 통으로 출제

  ① 조작이 쉬운 장소에 설치하고, 스위치는 바닥으로 부터 0.8 [m] 이상 1.5 [m] 이하의 높이에 설치할 것

  ② 특정소방대상물의 층마다 설치하되, 해당 특정소방대상물의 각 부분으로 부터 하나의 발신기 까지 수평거리가 25 [m]

       이하가 되도록 할 것. 다만, 복도 또는 별도로 구획된 실로서 보행거리가 40 [m] 이상일 경우에는 추가로 설치할 것

  ③ 기둥 또는 벽이 설치되지 아니한 대형 공간의 경우에는 발신기는 설치대상 장소의 가장 가까운 장소의 벽 또는 기둥

       등에 설치할 것

  ④ 발신기의 위치를 표시하는 표시등은 함의 상부에 설치하되, 그 불빛은 부착면으로 부터 15 [°] 이상의 범위 안에서 부착

       지점으로 부터 10 [m] 이내의 어느 곳에서도 쉽게 식별 할 수 있는 적색등으로 할 것

​

【 출제예상문제 】

​

 문 1. P형 발신기의 구성요소 3가지를 쓰시오.

     ① 누름스위치       ② 응답 확인 #램프       ③  보호판

​

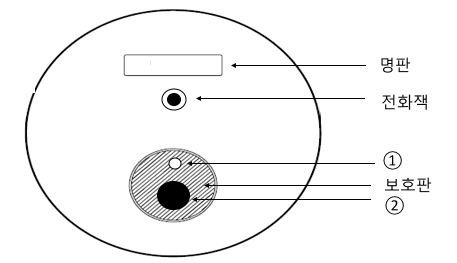

문 2. 다음 그림은 P형 발신기의 외형을 나타낸 것이다. ①, ② 의 명칭을 쓰고 그 용도를 간단히 설명하시오.



   ① 응답확인램프 (LED) : 화재신호가 수신기에 전달되었는지 확인해 주는 램프

  ② 누름 #스위치 : 수동조작에 의하여 수신기에 화재신호를 보내는 장치

​

문 3. P형 발신기를 눌렀더니 지구경종이 울렸다. 수신기에서 지구경종의 경보를 정지시키기 위하여 복구스위치를 작동

        시켰으나 경보가 정지되지 않고 있을 경우 먼저 확인해야 하는 것은 무엇인가 ?

  [답안작성] P형 발신기의 누름 스위치가 복구 되었는지 확인한다.

​

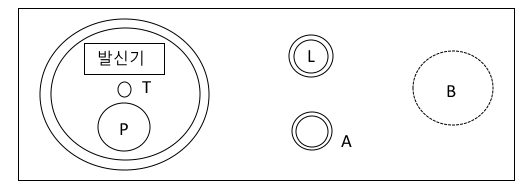

문 4. 그림은 지하 2층, 지상 5층 (상가 및 사무실) 건물의 옥내소화전함(자동기동방식)과 함께 설치된 P형 발신기 세트

         등의 외관이다. 다음 물음에 답하시오.



  가. 도면에서 "L"은 무엇인지, 명칭, 용도 및 평상시 점등여부를 쓰시오.

   ① 명칭 : #표시등

   ② 용도 : 옥내소화전설비의 위치 표시

   ③ 평상시 점등여부 : 점등

나. 도면에서 "A"의 명칭은 무엇이며, 이것은 어느 경우에 점등하는지 4가지만 쓰시오.

   ① 명칭 : 기동표시등

   ② 점등되는 경우 : 방수구 개방시, 펌프 기동시, 배관 누수시, 압력스위치 고장시

다. 도면에서 "T"의 명칭은 무엇이며 그 사용법은 어떠한가 ?

   ① 명칭 : #전화잭

   ② 용도 : 송수화기를 전화잭에 꽂으면 수신기에 부저가 울려서 수신기와 상호 통화 가능

라. 발신기의 "P"를 누르면 어떤 것들이 작동되어서 인명을 대피시킬 수 있도록 하는지 쓰시오. : 음향장치, 시각경보장치

​

문 5. 자동화재탐지설비의 발신기 설치기준 2가지를 쓰시오.

  [답안작성]

   ① 특정소방대상물의 각 층마다 설치하고 수평거리 25 [m] 이하가 되도록 한다.

   ② 조작이 쉬운 장소에 설치하고 조작부 스위치는 바닥으로 부터 0.8 [m] 이상 1.5 [m] 이하의 높이에 설치한다.

​

【 중계기 】

​

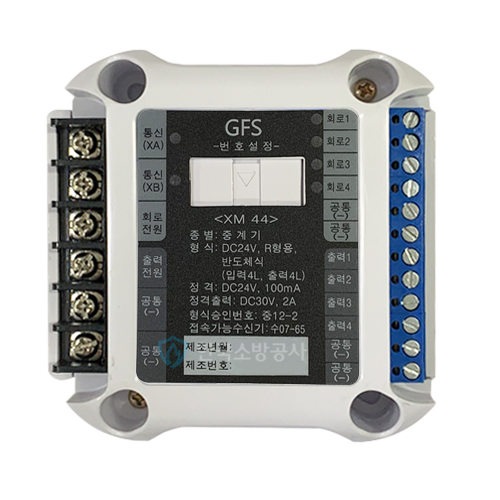

1. 중계기

▣ 감지기 또는 발신기 (M형 발신기 제외)의 작동에 의한 신호 또는 가스누설경보기의 탐지부에서 발하여진 가스누설신호

     를 받아 이르 수신기 (M형 수신기 제외), 가스누설경보기, 자동소화설비의 제어반에 발신하며 소화설비, 제연설비, 그밖

      에 이와 유사한 방재설비에 제어신호를 발하는 장치



2. 중계기의 구조 및 기능

   ① 정격전압이 60 [V]를 넘는 중계기의 외함에는 접지단자를 설치할 것

   ② 예비전원회로에는 단락사고 등으로 부터 보호하기 위한 퓨즈를 설치할 것

   ③ 화재신호에 영향을 미칠 우려가 있는 조작부는 설치하지 아니할 것

   ④ 수신개시로 부터 발신개시까지의 시간은 5초 이내일 것

​

3. 중계기의 설치기준 : 시험 자주 출제

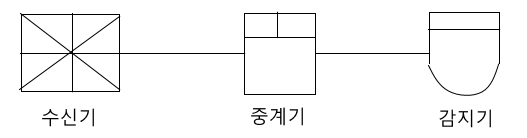

   ① 수신기에서 직접 감지기회로의 도통시험을 행하지 아니하는 것에 있어서는 수신기와 감지기 사이에 설치할 것

   ② 조작 및 점검에 편리하고 화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 장소에 설치할 것

   ③ 수신기에 따라 감시되지 아니하는 배선을 통하여 전력을 공급받는 것에 있어서는 전원 입력측의 배선에 과전류차단기

     를 설치하고 해당 전원의 정전 즉시 수신기에 표시되는 것으로 하며, 상용전원 및 예비전원의 시험을 할 수 있도록 할 것



4. 중계기의 설치장소

가. 분산형 중계기의 설치장소

   ① 발신기 세트함 (단독형 또는 옥내소화전 내장형) 내부

   ② #스프링클러 설비의 접속박스 내부 또는 svp (수퍼비죠리 판넬) 내부

   ③ 가스계소화설비 (CO2, 할론, 할로겐 화합물 및 불활성기체 소화설비) 수동조작함 내부

   ④ #제연댐퍼 수동조작함 내부

   ⑤ #배연창 , #방화셔터 , 연동제어기 내부

   ⑥ 중계기 전용함 설치시 전용함 내부



나. 집합형 중계기의 설치장소

  ▣ #전기피트 (Pit)실 또는 E.P.S (Electrical Piping Shaft)실 내부

​

5. P형 중계기와 R형 중계기

  ① P형 중계기 : 연기감지기, 가스누설경보기의 탐지부 또는 특수감지기가 중계기를 이용하는 형식으로 이들 신호를 증폭

                            하거나 기동회로(구동회로)용의 신호 송출이나 기동회로용 전원을 공급하는 등, 감지기나 가스누설경보

                            기의 탐지부의 발신신호를 수신기에 중계하는 역할을 맡고 있는 중계기

   ② R형 중계기 : 고유신호를 갖고 있는 것으로 감지기 또는 P형 발신기의 신호를 공통의 신호선을 통해 R형 수신기에

                             발신하는 역할을 하는 중계기

​

6. 중계기에 사용해서는 안 되는 회로방식

  ① 접지전극에 직류전류를 통하는 회로방식

  ② 중계기에 접속되는 외부배선과 다른 설비의 외부배선을 공용하는 회로방식 (단, 화재신호, 가스누설신호 및 제어신호

        의 전달에 영향을 미치지 아니하는 것 제외)

​

7. 중계기의 시험

  ① 주위온도시험 : - 10 [℃] ~ 50 [℃] 범위의 주위온도에서 기능에 이상이 없을 것

  ② 반복시험 : 정격전압에서 정격전류를 흘리고 2,000회 작동반복시험을 하는 경우 기능에 이상이 없을 것

  ③ #절연저항 시험 : 직류 500 [V] 절연저항계에서 절연된 충전부와 외함간 및 절연된 선로간의 절연저항을 측정하여 20

                                  [MΩ] 이상일 것

   ④ #절연내력시험

   ⑤ #방수시험



[참고] 중계기

가. 중계기별 비교

구 분		집합형	분산형
입력전원		외부전원 (AC 220 [V])	수신기 전원 (DC 24 [V])
정류장치		있음	없음
전원공급사고		내장된 예비전원에 의해 정상적인 동작 수행	중계기 전원선로 사고시 해당 계통 전체 시스템 마비
외형크기		대형	소형
회로수		대용량 (30 ~ 40 회로)	소용량 (5회로 미만)
설치방식		전기피트(Pit) 등에 설치	발신기함에 내장하거나 별도의 중계기 격납함에 설치
적용대상		① 전압강하가 우려되는 대규모 건축물 ① 수신기와 거리가 먼 초고층 건축물	① 대단위 아파트 단지 ② 전기피트(Pit)가 없는 건축물 ③ 객실별로 아날로그 감지기를 설치한 호텔
설치 비용	중계기 가격	적게 소요	많이 소요
	배관·배선 비용	많이 소요	적게 소요

※ 분산형 중계기의 설치장소 : 옥내소화전함, SVP 수퍼비조리판넬 수동조작함

                                               가스누설경보기 수동조작함 등

​

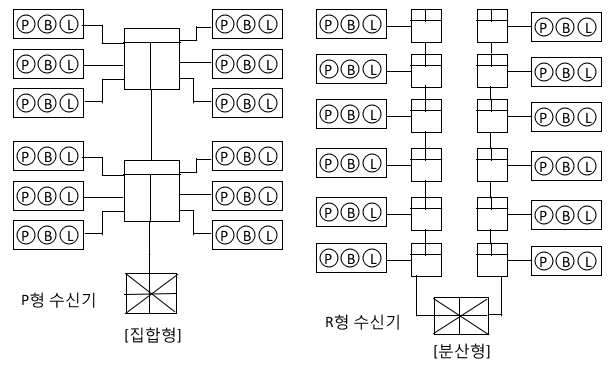

나. 중계기별 회로구성의 예



【 출제 예상 문제 】

​

1. 자동화재탐지설비 중계기의 설치기준 3가지를 쓰시오

  ① 수신기에서 직접 감지기로의 도통시험을 하지 아니하는 것에 있어서는 수신기와 감지기 사이에 설치할 것

  ② 조작과 점검이 편리하고 화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 곳에 설치할 것

  ③ 수신기에 따라 감시되지 아니하는 배선을 통하여 전력을 공급받는 것에 있어서는 전원 입력측의 배선에 과전류차단기

       를 설치하고 해당 전원의 정전 즉시 수신기에 표시되는 것으로 하며, 상용전원 및 예비전원의 시험을 할 수 있도록

       할 것

​

2. 자동화재탐지설비의 중계기에 반드시 설치하여야 할 시험장치를 쓰시오.

  ① 사용전원 시험

  ② 예비전원 시험

​

3. 다음은 자동화재탐지설비의 중계기의 설치기준에 대한 내용이다. ( )안에 알맞은 말을 쓰시오.

  가. 수신기에서 직접 감지기회로의 도통시험을 하지 아니하는 것에 있어서는 (① 수신기와 감지기) 사이에 설치할 것

  나. 수신기에 따라 감시되지 아니하는 배선을 통하여 전력을 공급받는 것에 있어서는 전원 입력측 배선에 (② 과전류차단

        기)를 설치하고 해당 전원의 정전이 즉시 수신기에 표시되는 것으로 하며, (③ #상용전원 및 #예비전원 )의 시험을 할

        수 있도록 할 것

​

4. 분산형 중계기의 설치장소 4가지를 쓰시오.

   ① #발신기 세트함 (단독형 또는 옥내소화전 내장형) 내부

   ② 스프링클러설비의 접속박스 내부 또는 SVP (수퍼비죠리판넬) 내부

   ③ 가스계소화설비 (CO2, #할론 , 할로겐화합물 및 불활성기체 #소화설비 ) 수동조작함 내부

   ④ 제연댐퍼 수동조작함 내부

​

5. #자동화재탐지설비 의 #중계기 설치기준이다. 다음 각 물음에 답하시오.

  가. 수신기에서 직접 감지기회로의 도통시험을 하지 아니하는 것에 있어서는 어디에 설치하는가 ?

         #수신기 와 #감지기 사이

  나. 수신시에 의하여 감시되지 아니하는 배선을 통하여 전력을 공급받는 것에 있어서는 전원 입력 측의 배선에 무엇을

        설치하여야 하는가 ? 과전류차단기

  다. 중계기는 수신개시로부터 발신개시까지의 시간은 몇 초 이내이어야 하는가? 5초 이내
