【 포소화설비 】

  ▣ 물에 의한 소화방법으로는 소화효과가 작거나 화재가 확대될 위험성이 있는 가연성 액체 등의 화재에 사용하는 설비

   ◈ 감지기에 의한 기동방식

<구성요소>

  ① 수원    ② 가압송수장치    ③ 배관    ④ 송수구    ⑤ 습식 유수검지장치 (알람체크밸브)   ⑥ 일제개방밸브 (델류지밸브)

   ⑦ 감지기    ⑧ 기동장치    ⑨ 스프링클러헤드 (폐쇄형)    ⑩ 포헤드    ⑪ 포소화약제 저장탱그    ⑫ 포소화약제 혼합장치

   ⑬ 개방밸브    ⑭ 음향경보장치    ⑮ 제어반    (16) 전원    (17) 배선

​

1. 특정소방대상물에 따른 포소화설비의 적응성 (NFTC 105 2.1)

  ◈ 포워터 스프링클러헤드의 수원의 양 ★

        Q = 헤드 개수 × 75 ℓ/min × 10 min

  ◈ 배액밸브 ★★ 2~3년에 한번

    ① 설치위치 : 송액관의 가장 낮은 부분

    ② 설치목적 : 표의 방출종료 후 배관안의 액을 배출하기 위하여

​

4. 배관 등 (NFTC 105 제7조 2.4)

  ① 송액관은 포의 방출 종료 후 배관안의 액을 배출하기 위하여 적당한 기울기를 유지하도록 하고 그 낮은 부분에 배액밸

       브를 설치해야 한다.

  ② 포워터스프링클러설비 또는 포헤드 설비의 가지배관의 배열은 토너먼트 방식이 아니어야 하며, 교차배관에서 분기하

       는 지점을 기점으로 한쪽 가지배관에 설치하는 헤드의 수는 8개 이하로 한다.

  ③ 송액관은 전용으로 해야 한다. 다만, 포소화전의 기동장치의 조작과 동시에 다른 설비의 용도에 사용하는 배관의 송수

       를 차단할 수 있거나, 포소화설비의 성능에 지장이 없는 경우에는 다른 설비와 겸용할 수 있다.

나. 라인푸로포셔너 방식 (관로 혼합 방식)

  ▣ 펌프와 발포기의 중간에 설치된 벤츄리관의 벤츄리 작용에 따라 포소화약제를 혼입 · 혼합하는 방식

라. 프레져사이드푸로포셔너 방식 (압입혼합 방식)

  ▣ 펌프의 토출관에 압입기를 설치하여 포소화약제 압입용 펌프로 포소화약제를 압입시켜 혼합하는 방식

마. 압축공기포믹싱챔버 방식 (압축공기포 혼합 방식)

  ▣ 포수용액에 가압원으로 압축된 공기 또는 질소를 일정비율로 혼합하는 방식

​

  ◈ 압축공기포 소화설비의 분사헤드는 천장 또는 반자에 설치하되 방호대상물에 따라 측벽에 설치할 수 있다.

  ◈ 압축공기포 소화설비의 방출량

  ② 화재감지기를 사용하는 경우

    ㉠ 화재감지기는 자동화재탐지설비의 화재안전기술기준에 따라 설치할 것

    ㉡ 화재감지기 회로에는 다음 기준에 따른 발신기를 설치할 것

      ⊙ 조작이 쉬운 장소에 설치하고, 스위치는 바닥으로 부터 0.8m 이상 1.5m 이하의 높이에 설치할 것

      ⊙ 특정소방대상물의 층 마다 설치하되, 해당 특정소방대상물의 각 부분으로 부터 수평거리가 25m 이하가 되도록

           할 것. 다만, 복도 또는 별도로 구획된 실로서 보행거리가 40m 이상일 경우에는 추가로 설치해야 한다.

      ⊙ 발신기의 위치를 표시하는 표시등은 함의 상부에 설치하되, 그 불빛은 부착면으로 부터 15° 이상의 범위 안에서

           부착지점으로 부터 10m 이내의 어느 곳에서도 쉽게 식별할 수 있는 적색등으로 할 것

  ◈ 포소화설비 헤드의 설치개수

[참고] 팽창비 (발포배율)

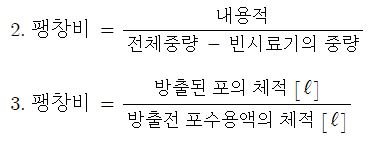

1. 최종 발생한 포체적을 원래 포수용액 체적으로 나눈 값​

   ◈ 포헤드방식 및 압축공기포 소화설비의 표준방사량 : 10분 이상

​

11. 고정포 방출구

 가. 포방출구의 종류

  ③ Ⅲ 형 방출구 (표면하 주입방식) : 고정지붕구조의 탱크에 저부포주입법을 이용하는 것으로서 송포관으로 부터 포를

                                                            방출하는 포방출구

  ◈ 2형 포방출구의 포챔버가 경사진 이유

    ① 발생된 포를 신속하게 포방출구로 이동시켜 탱크내부로 흘러가도록 하기 위하여

    ② 발생된 포 전부를 탱크 내부로 용이하게 흘러가도록 하기 위하여

​

  ◈ 옥외 탱크 저장소의 고정포방출구 수

  ◈ 고정포 방출구의 방출량 및 방사시간

 나. 방유제 내부 이격거리 계산시 필요한 사항

   ① 방유제의 면적

        방유제의 면적 = 방유제의 가로 길이 × 방유제의 세로 길이

  ◈ 방유제와 탱크 측면의 이격거리

  ② 옥외탱크저장소의 보유 공지

 다. 방유제의 높이

   ① 옥외 탱크저장소의 방유제 (위험물안전관리법 시행규칙 [별표 6])

     ㉠ 방유제의 높이 : 0.5 m 이상 3m 이하

     ㉡ 방유제의 용량

           1기 : 탱크용량의 110% 이상

           2기 이상 : 최대 탱크용량의 110% 이상

   ◈ 방유제 : 인화성 액체위험물 (이황화탄소 제외)을 취급하는 옥외탱크저장소의 탱크 주위에 위험물의 유출확산을 방지

                      하기 위하여 설치하는 것

   ◈ 관포체적 : 해당 바닥면으로 부터 방호대상물의 높이보다 0.5m 높은 위치까지의 체적

  ② 방유제의 높이 (7~8년 마다 )​​

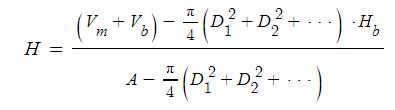

             여기서, H : 방유제의 높이 [m]

                          Vm : 최대탱크용량의 110% [㎥]

                          Vb : 각 탱크의 기초부분의 체적 [㎥]

                          D1, D2 : 최대 탱크용량 이외의 탱크 직경 [m]

                          Hb : 탱크의 기초 높이 [m]

                          A : 방유제의 면적 [㎡]

​

라. 차고, 주차장에 설치하는 호스릴포소화설비 · 포소화전설비 (NFTC 105 2.9)

  ① 특정소방대상물의 어느 층에 있어서도 그 층에 설치된 호스릴포방수구 또는 포소화전 방수구(최대 5개)를 동시에 사용

       할 경우 각 이동식 포노즐선단의 포수용액 방사압력이 0.35 MPa 이상이고, 300 ℓ/min 이상 (1개 층의 바닥면적이 200

       ㎡ 이하인 경우에는 230 ℓ/min 이상)의 포수용액을 수평거리 15m 이상으로 방사할 수 있도록 할 것

  ② 저발포의 포소화약제를 사용할 수 있는 것으로 할 것

  ③ 호스릴 또는 호스를 호스릴포방수구 또는 포소화전방수구로 분리하여 비치하는 때에는 그로 부터 3m 이내의 거리에

       호스릴함 또는 호스함을 설치할 것

  ④ 호스릴함 또는 호스함은 바닥으로 부터 높이 1.5 m 이하의 위치에 설치하고 그 표면에는 "포소스릴함(또는 포소화전

        함)"이라고 표시한 표지와 적색의 위치표시등을 설치할 것

  ⑤ 방호대상물의 각 부분으로 부터 하나의 호스릴포방수구까지의 수평거리는 15m 이하 (포소화전방수구의 경우 25m

       이하)가 되도록하고 호스릴 또는 호스의 길이는 방호대상물의 각 부분에 포가 유효하게 뿌려질 수 있도록 할 것

​

마. 전역방출방식의 고발포용 고정포방출구 (NFTC 105 2.9.4)

  ① 해당 방호구역의 관포체적 1 ㎥ 에 대한 1분당 방출량은 특정소방대상물 및 포의 팽창비에 따라 다르다.

  ② 포방출구는 바닥면적 500 ㎡ 마다 1개 이상으로 할 것

  ③ 포방출구는 방호대상물의 최고 부분보다 높은 위치에 설치할 것. 다만, 밀어 올리는 능력을 가진 것에 있어서는 방호대

       상물과 같은 높이로 할 수 있다.

  ④ 개구부에는 자동폐쇄장치를 설치할 것

바. 국소방출방식의 고발포용 고정포방출구 (NFTC 105 2.9.4)

​

#포소화약제 #합성계면활성제포 #수성막포 #단백포 #불화단백포 #25%환원시간

#방유제 #포방출구 #팽창비 #포헤드 #포워터스프링클러 #콘루프지붕 #압축공기포

#프레져푸로포셔너 #감압장치 #압력수조 #포소화설비

1. 그림과 같이 포소화설비를 설치하였을 경우 다음 각 물음에 답하시오. (단, 포헤드의 방사압력은 0.25 [MPa], 배관상의

    총 마찰손실은 12 [m], 포소화약제는 3% 단백포, 펌프효율은 65 %, 전달계수는 1.1, 방출시간은 10분이다. [15점]

      ★★★★★

  가. 포 소화원액의 저장량 [ℓ]은 얼마인가 ?

  나. 펌프의 최소 전양정 [m]은 얼마인가 ?

  다. 펌프의 최소 토출량 [ℓ/min]은 얼마인가 ?

  라. 펌프의 동력 [kW]은 얼마인가 ?

  마. 포소화설비에 필요한 기구 5가지를 쓰시오.

  바. 편심리듀서를 사용하는 이유는 ?

​

[참고]

  ▣ 포헤드 : 설치장소 : 차고 · 주차장 · 항공기 격납고

      ⊙ 포수용액 Q = A · Q① · T · S [ℓ]

    ※ Q① : 수성막포 : 3.7 [ℓ/㎡ · min]

                  단백포 : 6.5 [ℓ/㎡ · min]

                  합성계면활성제포 : 8 [ℓ/㎡ · min]

  ▣ 포워터 스프링클러 : 설치장소 : 특수가연물 저장 · 취급하는 곳

      ⊙ 포수용액 Q = N · Q① · T · S [ℓ]

           특수가연물 : 6.5 [ℓ/㎡ · min]

    ※ 포워터스프링클러 : 75 [ℓ/㎡·min]

    ※ 방사시간 T : 포헤드, 포워터스프링클러, 압축공기포 : 10분

    ※ 포소화설비는 규정 방수압력이 없다. (제조사 마다 포헤드의 방사압력이 다르다) 제품의 사양에 따른다.

[문제풀이]

 가. 포소화원액의 저장량 [ℓ]

   Q = A · Q · T · S

       = (9m × 11 m) × 6.5 [ℓ/㎡·min] × 10 min × 0.03 (3%) = 193.05 ℓ

 나. 펌프의 최소 전양정 [m]

     전양정 = 헤드방출압환산수두 + 낙차수두 + 배관의 낙차손실환산수두

        H = h1 + h2 + h3  = 25m + 12m + (0.8m + 1.7m) = 39.5 m

 다. 펌프의 토출량 [ℓ/min]

      Q = A · Q = (9m × 11m) × 6.5 [ℓ/㎡·min] = 643.5 [ℓ/min]

 라. 펌프의 동력 [kW]​

 마. 포소화설비에 필요한 기구 5가지

    ① 포헤드     ② 유수검지장치      ③ 개폐표시형밸브    ④ 혼합기         ⑤ 포원액탱크

 바. 편심리듀서를 사용하는 이유

   ▣ 펌프 흡입측 배관의 공기고임을 방지하기 위하여

​

[해설] 포헤드 설비

 가. 포소화설비의 포소화약제 저장량

     Q = A · Q① · T · S

    여기서, Q : 포소화약제의 양 [ℓ]

                 A : 바닥면적 [㎡]

                 Q① : 방사량 [ℓ/min]

                  T : 방사시간 [min]

                  S : 포소화약제 사용농도 [%]

  ▣ 포헤드의 특정소방대상물별 및 포소화약제에 따른 방사량

나. 전양정

  H = h1 + h2 + h3 + h4

  여기서, H : 전양정 [m]

               h1 : 방출구의 설계압력 환산수두 또는 노즐선단의 방사압력 환산수두 [m]

               h2 : 배관 및 관부속품의 마찰손실수두 [m]

               h3 : 낙차 [m]

               h4 : 소방호스의 마찰손실수두 [m]

  ※ h4 (소방호스의 마찰손실수두) : 포헤드방식 (노즐을 설치하지 않는다)이므로 적용하지 않는다.

2. 가로 20 m, 세로 10 m의 특수가연물을 저장 및 취급하는 창고에 포소화설비를 설치하고자 한다. 다음 주어진 조건을

     참조하여 다음 물음에 답하시오. [12점] ★★★★★

[조건]

   ① 포원액은 수성막포 3%를 사용하며 포헤드를 설치한다.

   ② 펌프의 전양정은 35 m 이다.

   ③ 펌프의 효율은 65%이며, 전동기의 전달계수는 1.1 이다.

  가. 헤드를 정방형으로 배치하려고 한다. 포헤드의 설치개수를 구하시오.

  나. 수원의 저수량 [㎥]을 구하시오.

  다. 포원액의 양 [ℓ]을 구하시오.

  라. 펌프의 토출량 [ℓ/㎡·min]을 구하시오.

  마. 펌프의 최소소요동력 [kW]을 구하시오.

​

[문제풀이]

 가. 정방형 헤드 개수

   헤드 간격 S = 2R cos 45° (포소화설비 R : 2.1 m)

                    S = 2 × 2.1 m × cos 45° = 2.969 m

   ① 가로 헤드 설치 개수 = 20 m ÷ 2.969 m = 6.736 ≒ 7개

   ② 세로 헤드 설치 개수 = 10 m ÷ 2.969 m = 3.368 ≒ 4개

       ∴ 헤드 설치개수 = 7 × 4 = 28 개

 나. 수원의 저수량 [㎥]

     수원의 양 Q = A · Q1 · T · S

      Q = (20m×10m) × 6.5 [ℓ/㎡·min] × 10 [min] × 0.97 (97%) =12,610 ≒ 12.61 ㎥

 다. 포 원액의 양 [ℓ]

       수원의 양 Q = A · Q1 · T · S

        Q = (20m×10m) × 6.5 [ℓ/㎡·min] × 10 [min] × 0.03 (3%) =390 ℓ

 라. 펌프의 토출량 [ℓ/min]

        펌프의 토출량 Q = A · Q = (20m×10m) × 6.5 [ℓ/㎡·min] = 1,300 [ℓ/min]

 마. 펌프의 최소 소요동력

[해설] 포헤드 설비

 가. 포헤드의 설치개수 (정방형)

   ① 헤드설치 개수

       ▣ 헤드의 설치개수 = 가로 헤드 설치개수 × 세로 헤드 설치 개수

          ⊙ 가로 헤드 설치 개수 = 가로 길이 ÷ 헤드 간격

          ⊙ 세로 헤드 설치 개수 = 세로 길이 ÷ 헤드 간격

   ② 포 헤드의 배치형태 (정방형)

         S = 2 R cos 45 °

        여기서, S : 포헤드 상호간의 거리 [m]

                     R : 유효 반경 (2.1 m)

   ※ 정방형 헤드 간격

     ▣ 포 소화설비에서의 유효반경 (R)은 특정소방대상물과 구조에 관계없이 헤드간격

        S = 2.1 [m]를 적용한다. 따라서 헤드간격 S = 2 × 2.1 × cos45° = 2.969 m

나. 수원의 저수량

    Q = A · Q① · T · S

    여기서, Q : 포소화약제의 양 [ℓ]

                 A : 바닥면적 [㎡]

                Q① : 방사량 [ℓ/min]

                 T : 방사시간 [min]

                 S : 포소화약제 사용농도 [%]

※ 포헤드의 특정소방대상물별 포소화약제에 따른 방사량

3. 가로 20 m, 세로 10 m의 특수가연물을 저장 및 취급하는 창고에 포소화설비를 설치하고자 한다. 다음 주어진 조건을

     참조하여 다음 각 물음에 답하시오. [12점] ★★★★★

[조건]

   ① 포원액은 수성막포 3%를 사용하며, 포워터 스프링클러설비를 설치한다.

   ② 펌프의 전양정은 35 m 이다.

   ③ 펌프의 효율은 65%이며, 전동기 전달계수는 1.1 이다.

 가. 헤드를 정방형으로 배치하려고 한다. 포워터 스프링클러헤드 개수를 구하시오.

 나. 수원의 저수량 [㎥]을 구하시오.

 다. 포원액의 양 [ℓ]을 구하시오.

 라. 펌프의 토출량 [ℓ/㎡·min]을 구하시오.

 마. 펌프의 최소소요동력 [kW]을 구하시오.

​

[문제풀이]

 가. 정방형 헤드 개수

       헤드 간격 S = 2R cos 45° (포소화설비 R : 2.1 m)

                       S = 2 × 2.1 m × cos 45° = 2.969 m

    ① 가로 헤드 설치 개수 = 20 m ÷ 2.969 m = 6.736 ≒ 7개

    ② 세로 헤드 설치 개수 = 10 m ÷ 2.969 m = 3.368 ≒ 4개

         ∴ 헤드 설치개수 = 7 × 4 = 28 개

 나. 수원의 저수량 [㎥]

      수원의 양 Q = N · Q1 · T · S

                      Q = 28개 × 75 [ℓ/min] × 10 [min] × 0.97(97%) = 20,370 ℓ = 20.37 ㎥

 다. 포원액의 양 [ℓ]

      포원액의 양 Q = N · Q1 · T · S

                          Q = 28개 × 75 [ℓ/min] × 10 [min] × 0.03(3%) = 630 ℓ

 라. 펌프의 토출량 [ℓ/min]

         펌프의 토출량 Q = N · Q1 = 28개 × 75 [ℓ/min] = 2,100 [ℓ/min]

마. 펌프의 최소 소요동력 [kW]​

[해설] 포헤드 설비

 가. 포헤드의 설치개수 (정방형)

   ① 헤드설치 개수

       ▣ 헤드의 설치개수 = 가로 헤드 설치개수 × 세로 헤드 설치 개수

          ⊙ 가로 헤드 설치 개수 = 가로 길이 ÷ 헤드 간격

          ⊙ 세로 헤드 설치 개수 = 세로 길이 ÷ 헤드 간격

   ② 포 헤드의 배치형태 (정방형)

        S = 2 R cos 45 °

       여기서, S : 포헤드 상호간의 거리 [m]

                    R : 유효 반경 (2.1 m)

 나. 수원의 양

       Q = 헤드 개수 × 75 [ℓ/min] × 10 [min] × 사용농도 [%]

 다. 포원액의 양

        Q = 헤드 개수 × 75 [ℓ/min] × 10 [min] × 사용농도 [%]

 라. 펌프의 토출량

        Q = 헤드 개수 75 [ℓ/min]

[참고] 가압송수장치의 표준 방사량

​

4. 다음 그림은 포소화설비의 포 방출구이다. 각 물음에 답하시오. [10점] ★★★★

 가. ① ~ ⑦ 번의 명칭을 쓰시오.

 나. 포가 방출될 때 ② 번의 상태를 쓰시오.

 다. ⑧ 번이 경사진 이유를 2가지를 쓰시오.

[답안작성]

 가. ① ~ ⑦ 번의 명칭을 쓰시오.

   ① 포챔버    ② 발포기    ③ 포방출구    ④ 봉판    ⑤ 공기흡입구    ⑥ 챔버 뚜껑 (점검구)  ⑦ 스트레이너

 나. 포가 방출될 때 ②번의 상태를 쓰시오.

   ▣ 포 수용액이 공기 흡입구를 지나면서 공기가 흡입되고 포수용액과 혼합되어 포를 발생시킨다.

 다. ⑧ 번이 경사진 이유를 쓰시오.

   ① 발생된 포를 신속하게 포 방출구로 이동시켜 탱크 내부로 흘러 들어가도록 하기 위하여

   ② 발생된 포 전부를 탱크 내부로 용이하게 흘러 들어 가도록 하기 위하여

[해설] Ⅱ 형 포헤드

​

#포소화설비 #합성계면활성제포 #수성막포 #단백포 #포소화약제 #발포기 #발포배율

#포방출구 #포헤드 #정방형 #장방형 #포원액 #토출량 #포워터스프링클러 #포원액

#포챔버 #발포기 #스트레이너 #공기흡입구 #챔버뚜껑

1. 포소화설비의 포소화약제의 혼합장치방식 5가지를 쓰시오 [5점] ★★★★★

[답안작성]

  ① 펌프푸로포셔너 방식

  ② 라인푸로포셔너 방식

  ③ 프레저프로포셔너 방식

  ④ 프레저사이드푸로포셔너 방식

  ⑤ 압축공기포 믹싱챔버 방식

​

[해설] 포소화설비의 포소화약제 혼합장치 방식

① 펌프 프로포셔너 (펌프 혼합방식)

  ▣ 펌프의 토출관과 흡입관 사이의 배관 도중에 설치한 흡입기에 펌프에서 토출된 물의 일부를 보내고 농도 조절밸브에서

       조정된 포소화약제의 필요량을 포소화약제 탱크에서 펌프 흡입측으로 보내어 혼합하는 방식

③ 라인푸르포셔너 방식 (관로혼합방식)

   펌프와 발포기의 중간에 설치된 벤츄리관의 벤츄리 작용에 따라 포소화약제를 혼입 · 혼합하는 방식

④ 프레저사이드 푸르포셔너 방식 (압입 혼합 방식)

    펌프의 토출압에 압입기를 설치하여 포소화약제 압입용 펌프로 포소화약제를 압입시켜 혼합하는 방식

  ⑤ 압축공기포 믹싱챔버 방식 (압축공기포 혼합 방식)

     ▣ 포수용액에 가압원으로 압축된 공기 또는 질소를 일정비율로 혼합하는 방식

​

2. 다음 그림은 포소화약제의 혼합장치이다. 그림으로 보아 이 장치는 무슨 혼합방식인지 쓰고 기호 A의 명칭을 쓰시오.

     [3점] ★★

     가. 혼합방식                나. A의 명칭

[답안작성]

   가. 혼합방식 : 프레저사이드푸르포셔너 방식

   나. A의 명칭 : 혼합기

​

3. 다음 그림은 포소화설비의 혼합장치 중 펌프푸로포셔너 방식을 나타낸 것이다. 그림을 보고 각 물음에 답하시오.

      [4점] ★★

  가. 바이패스 배관에 표시된 ① 번에 유체의 흐르는 방향을 화살표로 표시하시오.

  나. ②번 기구의 명칭을 쓰시오.

  다. ③번 기구의 명칭을 쓰시오.

[답안작성]

  가. 바이패스 배관에 표시된 ① 번에 유체의 흐르는 방향을 화살표로 표시하시오.

  나. ②번 기구의 명칭 : 혼합기

  다. ③번 기구의 명칭 : 농도조절밸브

​

4. 다음은 포소화설비에 관한 사항이다. 각 물음에 답하시오. [12점] ★★★★

  가. 공기포 혼합장치의 종류 4가지를 쓰시오.

  나. 다음은 공기포 혼합장치의 계통도이다. 물음에 답하시오.

   ① A ~ I 에 알맞은 부품명을 쓰시오.

   ② 이 혼합방식의 종류를 쓰시오.

   ③ 포혼합장치의 펌프 · 양수량을 결정하는 경우 타방식과 특이한 점을 간단히 설명하시오.

[답안작성]

 가. 공기포 혼합장치의 종류 4가지

   ① 펌프푸로포셔너 방식

   ② 라인푸로포셔너 방식

   ③ 프레저푸로포셔너 방식

   ④ 프레저사이드푸로포셔너 방식

   ⑤ 압축공기포 믹싱챔버 방식

 나. 공기포 혼합장치의 계통도

   ① 각 부품의 명칭

        A. 포소화약제밸브

        B. 포소화약제체크밸브

        C. 농도조절밸브

        D. 흡입기 (혼합기)

        E. 진공계 (연성계)

        F. 흡기밸브

        G. 압력계

        H. 토출체크밸브

         I. 토출밸브

   ② 혼합장치 방식 : 펌프푸로포셔너 방식

   ③ 다른 방식과 특이한 점

     ▣ 다른 혼합방식은 펌프에서 토출된 물이 혼합기 등을 거쳐서 포 방출구로 송액된다.

          하지만, 이 방식은 펌프의 토출측과 흡입측에 바이패스관을 설치하고 물의 일부를 바이패스시켜 흡입측으로 돌려

          보내 혼합하므로 양수량이 혼합된다.

​

5. 포소화설비중 배액밸브를 설치하는 목적과 설치 위치에 대하여 간단히 쓰시오. [4점]  ★★★★★

  가. 설치 목적                   나. 설치위치

  [답안작성]

  가. 설치목적 : 포의 방출 종료 후 배관 내의 소화액을 배출하기 위하여

  나. 설치위치 : 송액관의 가장 낮은 부분

 [해설] 포소화설비의 배관 등 [NFSC 105 제7조]

   ▣ 송액관은 포의 방출 종료 후 배관안에 액을 배출하기 위하여 적당한 기울기를 유지하도록 하고 그 낮은 부분에 배액

        밸브를 설치하여야 한다.

6. 포소화설비의 배액밸브 및 포소화설비 배관의 완충장치의 설치 위치 및 설치목적을 쓰시오. [8점] ★★★★★

  가. 배액밸브

    ① 설치위치 : 송액관의 가장 낮은 부분

    ② 설치목적 : 포의 방출 종료 후 배관안의 액을 방출하기 위하여

  나. 완충장치

    ① 설치위치 : 송액관과 위험물저장탱크의 접합 부분

    ② 설치목적 : 충격 또는 진동 등에 의하여 영향을 받지 않도록 하기 위하여

​

7. 다음 그림과 같은 주차장에 포소화설비를 설치하려고 한다. 각 물음에 답하시오. [6점]  ★★★★★

 [조건]

   ① 감지방식은 스프링클러 헤드를 사용한다.

   ② 층고는 3 [m]로 한다.

   ③ 포헤드에 대한 배관의 관경은 다음과 같다.

  가. 설치해야 할 포헤드의 종류는 무엇인가 ? (단, 포워터스프링클러헤드는 제외)

  나. 설치해야 할 화재감지용 스프링클러 헤드는 어떤 종류를 하여야 하는가 ?

  다. 설치해야 할 포헤드는 최소 몇 개 이상이어야 하는가 ? (단, 최대 방호면적으로 계산할 것)

  라. 설치해야 할 감지용 스프링클러 헤드는 최소 몇 개 이상이어야 하는가 ? (단, 최대 방호면적으로 계산할 것)

[답안 작성]

  가. 설치해야 할 포헤드의 종류 : 포헤드

  나. 설치해야 할 화재감지용 스프링클러 헤드의 종류 : 폐쇄형 스프링클러 헤드

  다. 설치해야 할 포헤드는 최소 몇 개 이상이어야 하는가 ?

     ▣ 포헤드 개수 = 750 / 9 = 83.333 ≒ 84 개 ※ 32 = 9 [㎡]

  라. 설치해야 할 감지용 스프링클러 헤드는 최소 몇 개 이상이어야 하는가 ?

    ▣ 감지용 스프링클러 헤드의 개수 : 750 / 20 = 37.5 ≒ 38 개

[해설] 포 소화설비

가. 특정소방대상물에 따른 포소화설비의 적응성 [NFSC 105 제4조]

​

8. 포의 팽창비에 대한 각 물음에 답하시오. [3점] ★★★

   가. 팽창비를 구하는 식을 쓰시오.

   나. 고발포란 ?

   다. 저발포란 ?

[답안작성]​

  나. 고발포란 ? 팽창비가 80이상 1,000 미만인 것

  다. 저발포란 ? 팽창비가 20 이하인 것

[참고] 팽창비에 의한 포의 종류

​

9. 3% 포원액을 사용하여 800 : 1 의 발포배율로 고팽창포 1,600ℓ 속에는 몇 [ℓ]의 물이 함유되어 있어야 하는가 ? [3점]

     ★★★★

[답안작성]

   ⊙ 방출전 포수용액의 체적 = 1,600 / 800 = 2 ℓ

       ∴ 물의 함유량 = 2 × 0.97 = 1.94 ℓ

[해설] 물의 함유량

  ▣ 팽창비 (발포배율)​

10. 팽창비가 300인 포소화설비에서 3% 포원액 저장량이 100ℓ 라면 방출한 후 포의 체적 [㎥]은 얼마인가 ? [3점] ★★★★

[문제풀이]

  ▣ 방출전 포수용액의 체적 = 100 ℓ / 0.03 = 3,333.333 ℓ​

11. 3% 형 단백포 소화약제의 원액 300 ℓ 를 취해서 포를 방출시켰더니 발포배율이 16배 되었다. 다음 각 물음에 답하시오.

        [5점] ★★★★

  가. 발포된 포의 체적 [㎥]을 구하시오.

  나. 포의 팽창배율에 따른 다음 표를 완성하시오.

[문제풀이]

가. 방출된 포의 체적

   ▣ 방출전 포수용액의 체적 : 300 / 0.03 = 10,000 ℓ​

  나. 표를 완성하시오.

    ① 20              ② 80                ③ 1,000

[참고] 팽창비에 따른 표의 종류

12. 합성계면활성포 소화약제 1.5% 형을 650 : 1로 방출하였더니 포의 체적이 16.25 ㎥ 이었다. 다음 각 물음에 답하시오.

      [6점]  ★ ★ ★ ★

  가. 사용된 합성계면활성제포 1.5 % 형의 포수용액의 양 [ℓ]을 구하시오.

  나. 사용된 수원의 양 [ℓ]을 구하시오.

  다. "가"에서 방출된 합성계면활성제 포수용액을 사용하여 팽창비가 280이 되게 포를 방출한다면 방출된 포의 체적 [ℓ]을

        구하시오.

[답안작성]

  가. 포수용액의 양 [ℓ]

     ▣ 포수용액의 양 : 16.25 ÷ 650 × 1,000 = 25 ℓ

  나. 사용된 수원의 양 [ℓ]

     ▣ 수원의 양 : 25 ℓ × 0.985 = 24.625 ≒ 24.63 ℓ

  다. 팽창비 280으로 방출하였다면 발표된 포의 체적 [ℓ]은 ?

     ▣ 발포된 포의 체적 : 25 ℓ × 280 = 7,000 ℓ

​

13. 포소화설비에서 6g의 포원액과 100g의 물을 혼합하였을 때, 포 원액의 농도를 구하시오. [3점] ★★

  [답안작성]​

14. 포소화설비에 사용되는 저발포 소화약제 5가지를 쓰시오. [5점] ★★

  [답안작성]

    ① 단백포 소화약제

    ② 수성막포 소화약제

    ③ 불화단백포 소화약제

    ④ 합성계면활성제포 소화약제

    ⑤ 내알코올형포 소화약제

   ※ 고발포용에는 합성계면활성제포만 사용한다.

       합성계면활성제포는 저발포용과 고발포용으로 사용된다.

​

#포소화설비 #단백포 #불화단백포 #수성막포 #합성계면활성제포 #내알코올형포 #팽창비 #발포배율 #소화약제 #펌프푸로포셔너 #바이패스 #공기포혼합장치 #체크밸브

#진공계 #송액관 #연성계

1. 포소화설비

<포소화설비>

물에 의한 소화방법으로는 소화효과가 작거나 화재가 확대될 위험성이 있는 가연성 액체 등의 화재에 사용하는 설비

<구성요소> ★♣

  ① 수원      ② 가압송수장치 ♣ (가압송액장치)      ③ 배관      ④ 송수구

  ⑤ 습식 유수검지장치 (알람체크밸브)     ⑥ 일제개방밸브 (델류지밸브)

  ⑦ 감지기   ⑧ 기동장치     ⑨ 스프링클러 헤드 (폐쇄형)      ⑩ 포헤드 ♣ (포방출구)

  ⑪ 포소화약제 저장창고     ⑫ 포소화약제 혼합장치 ♣       ⑬ 개방밸브

  ⑭ 음향경보장치    ⑮ 전원, 배선

  ※ 포 원액    +    수원    =      포수용액

        (3%)           (97%)            (100%)

​

가. 특정소방대상물에 따른 포소화설비의 적응성 (NFSC 105 제14조) ★★★

※ 자동 : 고정포 방출구

              포헤드

              포워터 스프링클러

              압축공기포

          * 자동식은 지붕이 있는 곳에 설치한다.

   수동 : 포소화전

            호스릴포

         * 수동식은 지붕이 없는 곳에 설치한다.

 ▣ 압축공기포 소화설비는 기존 포의 물 + 소화액으로 구성된 소화설비가 물의 비중이 커서 수손 피해가 커 물의 비중을

      줄여 압축공기 + 물 + 원액으로 구성한 포 소화설비이다.

  ※ 포 방출에는 방출구 바로 앞 부분에 공기 흡입구가 있다.

   ⊙ 포의 원액은 200[㎡]를 기준으로 구획한다.

   ⊙ 원액 + 물 = 포 수용액

   ⊙ 압축공기포 : 원액 + 물 + 압축공기 = 포수용액

  ※ 저발포 : 팽창비가 20 이하

           (포워터 스프링클러, 포헤드, 압축공기포, 고정포방출구, 단백포, 수성막포)

     고발포 : 팽창비 80 ~ 1,000

           (압축공기포, 포소화전, 호스릴포)

  ※ 합성계면활성포는 저발포, 고발포용 모두 가능하다.

◈ 압축공기포 소화설비 (신설)

 <압축공기포 소화설비>

   압축공기 또는 압축 질소를 일정 비율로 포수용액에 강제 주입 혼합하는 방식

 ※ 기존 포소화설비의 단점

   ① 화재현장의 오염된 공기로 포를 팽창시키므로 양질의 포를 형성하기 어렵다.

   ② 높은 분사속도로 방수시킬 수 없다.

   ③ 물과 포원액의 사용량이 많아 수손피해가 크다.

 ※ 압축공기포 소화설비

   기존 포소화설비의 단점을 보완하기 위한 포소화설비

  1. 물 + 포원액 + 가압된 공기 또는 질소화 혼합하여 균일한 포를 형성한다.

  2. 물 + 포원액 + 공기를 혼합시켜

   ① 물의 표면 장력의 저하를 유도한다.

   ② 가연물로 침투되는 속도를 보다 빠르게 촉진시켜 손쉬운 소화를 유도한다. (이 과정에서 압축공기포를 생성시키는 것

        이 이 설비의 특징이다)

   ③ 높은 분사속도로 원거리 방수가 가능하고 기존 포 소화설비의 물 사용량을 약 1/7로 줄여 수손피해를 줄인다.

◈ 발포기

  1. 포를 발생시키는 장치

  2. 종류

    ① 포헤드   ② 포워터 스프링클러 헤드   ③ 고정포 방출구    ④ 이동식 포노즐   ⑤ 압축공기포 헤드

  3. 구성요소

   ① 챔버 (Chamber)   ② 디플렉터 (Deflector)   ③ 포 메이커 (Foam maker)

※ 토너먼트 배관방식

  ① CO2 ② 할론 ③ 할로겐 화합물 및 불활성기체 소화설비 ④ 분말소화설비

      위 4가지는 토너먼트 배관방식에 유리한 설비 : 법적 강제 사항은 아님

  ⑤ 압축공기포 소화설비 : 법적으로 토너먼트 배관방식 의무 사항

​

<참고> 포워터 스프링클러헤드와 포헤드의 비교 ♣

  1. 포워터 스프링클러 헤드 : 포디플렉터(반사판)가 있다.

  2. 포헤드 : 포디플렉터(반사판)가 없다.

​

나. 수원의 적합기준 (NFSC 105 제5조 ①)

 1) 특수가연물을 취급 · 저장하는 공장 또는 창고

   포워터 스프링클러설비 또는 포헤드설비의 경우에는 포헤드가 가장 많이 설치된 층의 포헤드(바닥면적이 200 [㎡] 를

   초과한 층에 있어서는 바닥면적 200 [㎡] 이내에 설치된 포헤드)에서 동시에 표준 방사량으로 10분간 방사할 수 있는

   양 이상으로, 고정포방출설비의 경우에는 고정포 방출구가 가장 많이 설치된 방호구역 안의 고정포 방출구에서 표준

   방사량으로 10분간 방사할 수 있는 양 이상으로 한다. 이 경우 하나의 공장 또는 창고에 포워터 스프링클러 설비,

   포헤드 설비 또는 고정포 방출설비가 함께 설치된 때에는 각 설비별로 산출된 저수량 중 최대의 것을 그 특정소방대상물

   에 설치하여야 할 수원의 양으로  한다.

※ (예시) 특수가연물 취급 · 저장 창고

※ 200 [㎡] 씩 구분하여 포소화설비 설치

​

2) 차고 · 주차장

  호스릴 포소화설비 또는 포 소화전설비의 경우에는 방수구가 가장 많은 층의 설치개수 (최대5개)에 6 [㎡]를 공급한 양

  이상으로 포워터 스프링클러설비, 포헤드설비 또는 고정포 방출설비의 경우에는 (1)의 기준을 준용한다. 이 경우 하나의

  차고 또는 주차장에 호스릴 포소화설비, 포소화전설비, 포워터 스프링클러 설비, 포헤드설비 또는 고정포 방출설비가

  함께 설치된 때에는 각 설비별로 산출된 저수량 중 최대의 것을 그 차고 또는 주차장에 설치하여야 할 수원의 양으로

   한다.

​

3) 항공기 격납고

  포워터 스프링클러설비, 포헤드 설비 또는 고정포 방출설비의 경우에는 포헤드 또는 고정포 방출구가 가장 많이 설치된

  항공기 격납고의 포헤드 또는 고정포 방출구에서 동시에 표준 방사량으로 10분간 방사할 수 있는 양 이상으로 하되,

  호스릴포 소화설비를 함께 설치한 경우에는 호스릴포 방수구가 가장 많이 설치된 격납고의 호스릴 방수구 (최대5개)

  에 6 [㎥]를 곱한 양을 합한 양 이상으로 하여야 한다.

​

4) 압축공기포 소화설비

  ① 압축공기포 소화설비를 설치하는 경우 방사량은 설계사양에 따라 방호구역에 최소 10분간 방사할 수 있어야 한다.

  ② 압축공기포 소화설비의 설계방출밀도 [ℓ/min · ㎡]는 설계사양에 따라 정하여야 하며, 일반가연물, 탄화수소류는 1.63

       [ℓ/min · ㎡]이상, 특수가연물, 알코올류와 케톤류는 2.3 [ℓ/min · ㎡] 이상으로 하여야 한다.

​

다. 가압송수장치 (NFSC 105 제6조) ♣

 1) 고가수조방식

       H = h1 + h2 + h3

       여기서, H : 필요한 낙차 [m]

                   h1 : 방출구의 설계압력 환산수도 또는 노즐선단의 방사압력 환산수두 [m]

                   h2 : 배관 및 관부속품의 마찰손실수두 [m]

                   h3 : 소방호스의 마찰손실수두 [m]

 2) 압력수조방식

     P = P1 + P2 + P3 + P4

    여기서, P : 필요한 압력 [MPa]

                P1 : 방출구의 설계압력 또는 노즐선단의 방사압력 [MPa]

                P2 : 배관 및 관부속품의 마찰손실수두 [MPa]

                P3 : 낙차의 환산수두압 [MPa]

                P4 : 소방호스의 마찰손실수두압 [MPa]

3) 펌프방식 ★♣

     H = h1 + h2 + h3 + h4

     여기서, H : 전압정 [m]

                 h1 : 방출구의 설계압력 환산수도 또는 노즐선단의 방사압력 환산수두 [m]

                 h2 : 배관 및 관부속품의 마찰손실수두 [m]

                 h3 : 낙차 [m]

                 h4 : 소방호스의 마찰손실수두 [m] (헤드의 마찰손실수두 ×)

4) 가압수조

  ◈ 압축공기포 소화설비에 설치되는 펌프의 양정은 0.4[MPa] 이상이 되어야 한다. 다만, 자동으로 급수장치를 설치한 때

       에는 전용펌프를 설치하지 아니할 수 있다.

  ◈ 압축공기포 소화설비를 스프링클러 보조설비로 설치하거나 압축공기포 소화설비에 자동으로 급수되는 장치를 설치한

       때에는 송수구 설치를 아니할 수 있다.

​

<참고> 감압장치 (NFSC 105 제6조 ④)

  가압송수장치에는 포헤드, 고정방출구 또는 이동식 포노즐의 방사압력이 설계압력 또는 방사압력의 허용범위를 넘지

  아니하도록 감압장치를 설치하여야 한다.

​

◈ 가압송수장치의 표준방사량 (NFSC 105 제6조 ⑤) ♣

라. 배관 등 (NFSC 105 제7조 ②,③,④) ★♣

  ① 송액관은 포의 방출종료 후 배관안의 액을 배출하기 위하여 적당한 기울기를 유지하도록 하고 그 낮은 부분에

       배액밸브를 설치하여야 한다.

  ② 포워터 스프링클러설비 또는 포헤드설비의 가지배관의 배열은 토너먼트 방식이 아니어야 하며, 교차배관에서

       분기하는 지점을 기점으로 한 쪽 가지배관에 설치하는 헤드의 수는 8개 이하로 한다.

  ③ 송액관은 전용으로 하여야 한다. 다만, 포소화전의 기동장치의 조작과 동시에 다른 설비의 용도에 사용하는 배관의

       송수를 차단할 수 있거나 포소화설비의 성능에 지장이 없는 경우에는 다른 설비와 겸용할 수 있다.

  ◈ 압축공기포 소화설비의 배관은 토너먼트방식으로 하여야 하고 소화약제가 균일하게 방출되는 등거리 배관구조로

       설치하여야 한다.

​

마. 포소화약제 저장 탱크 (NFSC 105 제8조 ①)

  ① 화재 등의 재해로 인한 피해를 받을 우려가 없는 장소에 설치할 것

  ② 기온의 변동으로 포의 발생에 장애를 주지 아니하는 장소에 설치할 것 (기온의 변동에 영향을 받지 아니하는

        포소화약제의 경우는 제외)

  ③ 포소화약제가 변질될 우려가 없고 점검에 편리한 장소에 설치할 것

  ④ 가압송수장치 또는 포소화약제 혼합장치의 기동에 따라 압력이 가해지는 것 또는 상시 가압된 상태로 사용되는 것에

       있어서는 압력계를 설치할 것

  ⑤ 포소화약제 저장량의 확인을 쉽도록 액면계 또는 계량봉 등을 설치할 것

  ⑥ 가압식이 아닌 저장탱크는 글라스게이지를 설치하여 액량을 측정할 수 있는 구조로 할 것

​

바. 포소화약제의 저장량 (NFSC 105 제8조 ②) ♣ 공식에 관해서도 출제점

 1) 고정포 방출구 방식의 포소화약제 저장량 ★★★

   ① 고정포 방출구

       Q① = A · Q1 · T · S

       여기서, Q① : 포소화약제의 양 [ℓ]

                    A : 탱크의 액표면적 [㎡]

                   Q1 : 단위포소화수용액의 양 (방출률 [ℓ/min·㎡])

                    T : 방출시간 [min]

                    S : 포소화약제의 사용농도 [%]

   ② 보조포 소화전

          Q② = N · S · 8,000[ℓ]

         여기서, Q② : 포소화약제의 양 [ℓ]

                      N : 호스접결구의 수 (최대 3개)

                      S : 포소화약제의 사용농도 [%]

   ③ 배관보정량 (송액관에 필요한 포소화약제의 양) : 내경 75 [㎜] 초과시 적용

         Q③ = A · L · S × 1,000[ℓ/㎥]

         여기서, Q③ : 배관보정량 [ℓ]

                      A : 배관의 단면적 [㎡]

                      L : 배관의 길이

                      S : 포소화약제의 사용농도 [%]

​

< 참고 > 고정포 방출구 방식의 포소화약제 저장량

     Q = Q① + Q② + Q③

     여기서, Q : 고정포 방출구 방식의 포소화약제 저장량 [ℓ]

                  Q① : 고정포방출구에 필요한 포소화약제 저장량 [ℓ]

                  Q② : 보조포소화전에 필요한 포소화약제 저장량 [ℓ]

                  Q③ : 배관보정량 [ℓ]

​

사. 포소화약제의 혼합장치 (NFSC 105 제9조) ★★★ ♣

  1) 펌프푸로포셔너 방식 (펌프혼합방식)

    펌프 토출측의 가압수 일부를 바이패스(Bypass)시켜 흡입측으로 돌려 보내고, 이 바이패스 관로상에서 포소화약제를

    혼입하는 방식

  2) 라인푸르포셔너 방식 (관로혼합방식)

    펌프와 발포기의 중간에 설치된 벤츄리관의 벤츄리 작용에 의하여 포소화 약제를 혼입 · 혼합하는 방식

  3) 프레져푸로포셔너 방식 (차압혼합방식)

    ① 펌프와 발포기의 중간에 설치된 벤츄리관의 벤츄리 작용과 가압수의 포소화약제 저장 탱크에 대한 압력에 따라

          포소화약제를 혼입 · 혼합하는 방식

    ② 송수관 계통의 노즐에 공기포 소화원액 비례혼합조 (P.P.T)에 치환혼합조를 접속하여 사용하는 방식

        ※ P.P.T : Pressure Proportioner Type

  4) 프레져 사이드 푸로포셔너 방식 (압입혼합방식)

     펌프의 토출관에 압입기를 설치하여 포소화약제 압입용 펌프로 포소화약제를 압입시켜 혼합하는 방식

  5) 압축공기포 · 믹싱챔버방식 (압축공기포 혼합방식)

     포소화약제의 가압원으로 압축된 공기 또는 질소를 일정 비율로 혼합하는 방식

     압축공기포 소화설비의 분사헤드는 천장 또는 반자에 설치하되 방호구역의 측면에 설치 할 수 있다.

   ※ 펌프방식 : 바이패스

       라인방식 : 100% 벤츄리 작용

       프레져 : 벤츄리 작용 + 가압수, PPT

       프레져 사이드 : 압입기 또는 압입용 펌프가 별도로 있음

       압축공기포 · 믹싱챔버 방식 : 압축공기

​

◈ 포소화설비의 방출량

   ※ 문제의 조건에 정방형 배치시 2Rcos 45° 로 계산할 것 ( R = 2.1 [m])

   ※ 압축공기포 : 유 · 특 : 13.9.3 유 13.9 특 9.3

​

자. 포헤드 (NFSC 105 제12조 ①, ②)

  1) 팽창비에 의한 포의 종류 ★★♣

<참고> 팽창비 (발포배율) ★♣

   1. 최종 발생한 포체적을 원래 포수용액 체적으로 나눈 값

   2. 팽창비 = (내용적) / (전체중량 - 빈시료기의 중량)

   3. 팽창비 = (방출된 포의 체적 [ℓ]) / (방출전 포수용액의 체적 [ℓ])

​

2) 포헤드의 설치기준

  ① 포워터 스프링클러 헤드는 특정 소방대상물의 천장 또는 반자에 설치하되, 바닥면적 8 [㎡] 마다 1개 이상으로 하여

       해당 방호 대상물의 화재를 유효하게 소화할 수 있도록 할 것

  ② 포헤드는 특정소방대상물의 천장 또는 반자에 설치하되, 바닥면적 9 [㎡] 마다 1개 이상으로 하여 해당 방호대상물의

       화재를 유효하게 소화할 수 있도록 할 것

   (※ 헤드 개수 산정시 유효반경 (R) : 2.1 [m])

​

◈ 포헤드의 특정소방대상물별 및 포소화약제에 따른 방사량 ★★♣

  ◈ 포헤드 설비 및 압축공기포 소화설비의 표준방사량 : 10분 이상

  ◈ 생성된 포의 요구조건 ★★

    ① 내열성     ② 내유성    ③ 유동성    ④ 안정성    ⑤ 발포성    ⑥ 점착성

      ※ 아닌 것은 (흡유성 ×)

<참고> 수성막포 소화약제 ★

  1. 합성계면 활성제를 주원료로 하는 포소화약제중 유면에서 수성막을 형성하는 포소화약제

  2. 장점

    ① 화학적으로 매우 안정적이며 장기 보존이 가능하다.

    ② 유동성이 좋아 소화속도가 매우 빠르므로 항공기 화재에 적합하다.

  3. 단점

    ① 내열성이 낮아 고온의 유면에서는 포가 파괴되기 쉬워 탱크화재에는 적합하지 않다.

    ② 고발포로 사용이 불가하다.

    ③ 가격이 고가이다.

​

차. 고정포 방출구

 1) 포방출구의 종류 ★♣

<참고> 포슈트 (Foam chute)

  1. 위험물 옥외 탱크의 외벽에 포혼합챔버를 설치하고 탱크 내벽에는 방출구 및 포의 반사판이 달린 슈트를 설치하여

      혼합된 포를 더욱 발포시켜 포슈트를 통하여 탱크하부 중심부로 부터 상부에 이르는 전부분에 방출하는 것

  2. 포슈트의 특징

    ① 고정지붕구조의 탱크에 사용된다.

    ② 포가 안정된 상태로 공급된다.

    ③ 포방출구 형상이 Ⅰ인 경우에 사용된다.

    ④ 수직형이며 토출구가 많다.

​

◈ 호스릴포 소화설비 · 포소화전설비의 포수용액 방사압력 ★

   - 포 소화설비의 규정 방사압력 출제 0.35 [MPa] 이상

​

2) 차고 · 주차장에 설치하는 호스릴 포 소화설비 · 포소화전설비 (NFSC 105 제12조 ③)  ★♣

  ① 특정소방대상물의 어느 층에 있어서도 그 층에 설치된 호스릴포 방수구 또는 포소화전 방수구(최대 5개)를 동시에

       사용할 경우 각 이동식 선단의 포수용액 방사압력 0.35 [MPa] 이상이고 300 [ℓ/min] 이상 (1개층의 바닥면적이 200[㎡]

       이하인 경우에는 230 [ℓ/min] 이상)의 포수용액을 수평거리 15 [m] 이상으로 방사할 수 있도록 할 것  ♣

  ② 저발포의 포소화약제를 사용할 수 있는 것으로 할 것

  ③ 호스릴 또는 호스를 호스릴 방수구 또는 포소화전 방수구로 분리하여 비치하는 때에는 그로 부터 3 [m] 이내의 거리에

       호스릴함 또는 호스함을 설치할 것 ♣

  ④ 호스릴함 또는 호스함은 바닥으로 부터 1.5 [m] 이하의 위치에 설치하고 그 표면에는 "포호스릴함" (또는 포소화전

      함)"이라고 표시한 표지와 적색의 위치 표시등을 설치할  것

  ⑤ 방호대상물의 각 부분으로 부터 하나의 호스릴포 방수구까지의 수평거리는 15 [m] 이하 (포소화전 방수구의 경우

       25[m] 이하)가 되도록 하고 호스릴 또는 호스의 길이는 방호대상물의 각 부분에 포가 유효하게 뿌려질 수 있도록 할 것

​

3) 전역방출방식의 고발포용 고정포 방출구 (NFSC 105 제12조 ④ 1)

  ① 해당 방호구역의 관포체적 1[㎥]에 대한 1분당 방출량은 특정 소방대상물 및 포의 팽창비에 따라 다르다.

  ② 포방출구는 바닥면적 500 [㎡] 마다 1개 이상으로 할 것.

  ③ 포방출구는 방호대상물의 최고 부분보다 높은 위치에 설치할 것. 다만, 밀어 올리는 능력을 가진 것에 있어서는

       방호대상물과 같은 높이로 할 수 있다.

​

4) 국소방출방식의 고발포용 고정포방출구 (NFSC 105 제12조 ④ 2.)

◈ 25 [%] 환원 시간

  ① 합성계면활성제포 : 180 초 이상

  ② 단백포 · 수성막포 : 60초 이상

​

【 출제 예상문제 】

1. 생성된 포(泡)의 요구조건 중 옳지 않은 것은 ? ④ ★★

  ① 내열성 (耐熱性)             ② 내유성 (耐油性)

  ③ 유동성 (流動性)             ④ 흡유성 (吸油性)

​

#포방출구 #포수용액 #고정포방출구 #호스릴포 #포소화전 #부상지붕 #포슈트

#수성막포 #단백포 #포헤드 #팽창비 #압축공기포 #믹싱챔버 #펌프투로포셔너
