포소화설비 실기 기출문제풀이 - 4

1. 포소화설비의 포소화약제의 혼합장치방식 5가지를 쓰시오 [5점] ★★★★★

[답안작성]

  ① 펌프푸로포셔너 방식

  ② 라인푸로포셔너 방식

  ③ 프레저프로포셔너 방식

  ④ 프레저사이드푸로포셔너 방식

  ⑤ 압축공기포 믹싱챔버 방식

​

[해설] 포소화설비의 포소화약제 혼합장치 방식

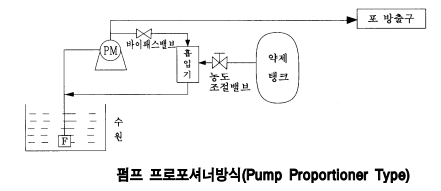

① 펌프 프로포셔너 (펌프 혼합방식)

  ▣ 펌프의 토출관과 흡입관 사이의 배관 도중에 설치한 흡입기에 펌프에서 토출된 물의 일부를 보내고 농도 조절밸브에서

       조정된 포소화약제의 필요량을 포소화약제 탱크에서 펌프 흡입측으로 보내어 혼합하는 방식

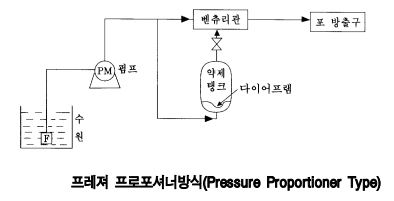

② 프레저푸르포셔너 방식 (차압혼합방식)

  ㉠ 펌프와 발포기의 중간에 설치된 벤츄리관의 벤츄리 작용과 펌프 가압수의 포소화약제 저장탱크에 대한 압력에 따라

       포소화약제를 혼입 · 혼합하는 방식

  ㉡ 송수관 계통의 노즐에 공기로 소화원액 비례혼합조(P·P·T)에 치환혼입기를 접속하여 사용하는 방식

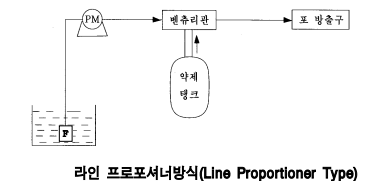

③ 라인푸르포셔너 방식 (관로혼합방식)

   펌프와 발포기의 중간에 설치된 벤츄리관의 벤츄리 작용에 따라 포소화약제를 혼입 · 혼합하는 방식

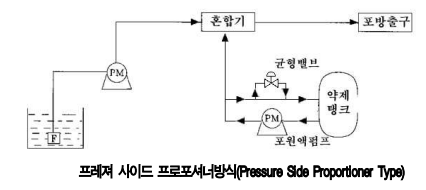

④ 프레저사이드 푸르포셔너 방식 (압입 혼합 방식)

    펌프의 토출압에 압입기를 설치하여 포소화약제 압입용 펌프로 포소화약제를 압입시켜 혼합하는 방식



  ⑤ 압축공기포 믹싱챔버 방식 (압축공기포 혼합 방식)

     ▣ 포수용액에 가압원으로 압축된 공기 또는 질소를 일정비율로 혼합하는 방식

​

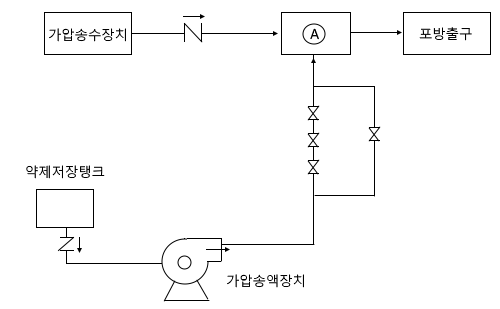

2. 다음 그림은 포소화약제의 혼합장치이다. 그림으로 보아 이 장치는 무슨 혼합방식인지 쓰고 기호 A의 명칭을 쓰시오.

     [3점] ★★



     가. 혼합방식                나. A의 명칭

[답안작성]

   가. 혼합방식 : 프레저사이드푸르포셔너 방식

   나. A의 명칭 : 혼합기

​

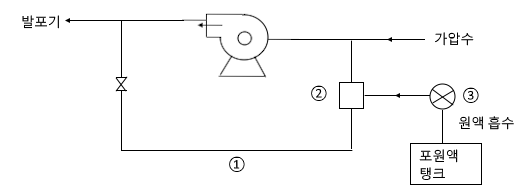

3. 다음 그림은 포소화설비의 혼합장치 중 펌프푸로포셔너 방식을 나타낸 것이다. 그림을 보고 각 물음에 답하시오.

      [4점] ★★



  가. 바이패스 배관에 표시된 ① 번에 유체의 흐르는 방향을 화살표로 표시하시오.

  나. ②번 기구의 명칭을 쓰시오.

  다. ③번 기구의 명칭을 쓰시오.

[답안작성]

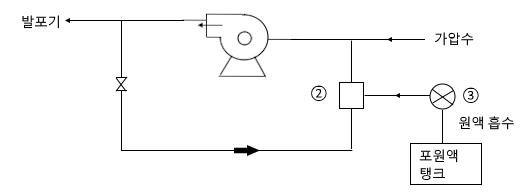

  가. 바이패스 배관에 표시된 ① 번에 유체의 흐르는 방향을 화살표로 표시하시오.





  나. ②번 기구의 명칭 : 혼합기

  다. ③번 기구의 명칭 : 농도조절밸브

​

4. 다음은 포소화설비에 관한 사항이다. 각 물음에 답하시오. [12점] ★★★★

  가. 공기포 혼합장치의 종류 4가지를 쓰시오.

  나. 다음은 공기포 혼합장치의 계통도이다. 물음에 답하시오.



   ① A ~ I 에 알맞은 부품명을 쓰시오.

   ② 이 혼합방식의 종류를 쓰시오.

   ③ 포혼합장치의 펌프 · 양수량을 결정하는 경우 타방식과 특이한 점을 간단히 설명하시오.

[답안작성]

 가. 공기포 혼합장치의 종류 4가지

   ① 펌프푸로포셔너 방식

   ② 라인푸로포셔너 방식

   ③ 프레저푸로포셔너 방식

   ④ 프레저사이드푸로포셔너 방식

   ⑤ 압축공기포 믹싱챔버 방식

 나. 공기포 혼합장치의 계통도

   ① 각 부품의 명칭

        A. 포소화약제밸브

        B. 포소화약제체크밸브

        C. 농도조절밸브

        D. 흡입기 (혼합기)

        E. 진공계 (연성계)

        F. 흡기밸브

        G. 압력계

        H. 토출체크밸브

         I. 토출밸브

   ② 혼합장치 방식 : 펌프푸로포셔너 방식

   ③ 다른 방식과 특이한 점

     ▣ 다른 혼합방식은 펌프에서 토출된 물이 혼합기 등을 거쳐서 포 방출구로 송액된다.

          하지만, 이 방식은 펌프의 토출측과 흡입측에 바이패스관을 설치하고 물의 일부를 바이패스시켜 흡입측으로 돌려

          보내 혼합하므로 양수량이 혼합된다.

​

5. 포소화설비중 배액밸브를 설치하는 목적과 설치 위치에 대하여 간단히 쓰시오. [4점]  ★★★★★

  가. 설치 목적                   나. 설치위치

  [답안작성]

  가. 설치목적 : 포의 방출 종료 후 배관 내의 소화액을 배출하기 위하여

  나. 설치위치 : 송액관의 가장 낮은 부분

 [해설] 포소화설비의 배관 등 [NFSC 105 제7조]

   ▣ 송액관은 포의 방출 종료 후 배관안에 액을 배출하기 위하여 적당한 기울기를 유지하도록 하고 그 낮은 부분에 배액

        밸브를 설치하여야 한다.



6. 포소화설비의 배액밸브 및 포소화설비 배관의 완충장치의 설치 위치 및 설치목적을 쓰시오. [8점] ★★★★★

  가. 배액밸브

    ① 설치위치 : 송액관의 가장 낮은 부분

    ② 설치목적 : 포의 방출 종료 후 배관안의 액을 방출하기 위하여

  나. 완충장치

    ① 설치위치 : 송액관과 위험물저장탱크의 접합 부분

    ② 설치목적 : 충격 또는 진동 등에 의하여 영향을 받지 않도록 하기 위하여

​

7. 다음 그림과 같은 주차장에 포소화설비를 설치하려고 한다. 각 물음에 답하시오. [6점]  ★★★★★



 [조건]

   ① 감지방식은 스프링클러 헤드를 사용한다.

   ② 층고는 3 [m]로 한다.

   ③ 포헤드에 대한 배관의 관경은 다음과 같다.

설치헤드수	1	2	6	8	15	27	55	90	150
관경 [㎜]	25	32	40	50	65	80	100	125	150



  가. 설치해야 할 포헤드의 종류는 무엇인가 ? (단, 포워터스프링클러헤드는 제외)

  나. 설치해야 할 화재감지용 스프링클러 헤드는 어떤 종류를 하여야 하는가 ?

  다. 설치해야 할 포헤드는 최소 몇 개 이상이어야 하는가 ? (단, 최대 방호면적으로 계산할 것)

  라. 설치해야 할 감지용 스프링클러 헤드는 최소 몇 개 이상이어야 하는가 ? (단, 최대 방호면적으로 계산할 것)

[답안 작성]

  가. 설치해야 할 포헤드의 종류 : 포헤드

  나. 설치해야 할 화재감지용 스프링클러 헤드의 종류 : 폐쇄형 스프링클러 헤드

  다. 설치해야 할 포헤드는 최소 몇 개 이상이어야 하는가 ?

     ▣ 포헤드 개수 = 750 / 9 = 83.333 ≒ 84 개 ※ 32 = 9 [㎡]

  라. 설치해야 할 감지용 스프링클러 헤드는 최소 몇 개 이상이어야 하는가 ?

    ▣ 감지용 스프링클러 헤드의 개수 : 750 / 20 = 37.5 ≒ 38 개

[해설] 포 소화설비

가. 특정소방대상물에 따른 포소화설비의 적응성 [NFSC 105 제4조]

특정소방대상물	설비
⊙ 차고 ⊙ 주차장	⊙ 포워터스프링클러설비 ⊙ 포헤드설비 ⊙ 고정포방출설비 ⊙ 압축공기포설비
⊙ 특수가연물을 저장 · 취급하는 공장 · 창고 ⊙ 항공기 격납고	⊙ 포워터스프링클러설비 ⊙ 포헤드설비 ⊙ 공기포 방출설비 ⊙ 압축공기포소화설비
⊙ 완전개방된 옥상 주차장 ⊙ 고가 밑의 주차장 (주된 벽이 없고 기둥뿐이거나 주위가 위해      방지용 철주 등으로 둘러 쌓인 부분) ⊙ 지상 1층으로 지붕이 없는 부분	⊙ 호스릴포소화설비 ⊙ 포소화전설비
⊙ 발전기실 · 엔진펌프실, 변압기, 전기케이블, 유압설비	⊙ 바닥면적 합계가 300 ㎡  미만인 장소에는      고정식 압축공기포 소화장치를 설치할 수 있다.

​

8. 포의 팽창비에 대한 각 물음에 답하시오. [3점] ★★★

   가. 팽창비를 구하는 식을 쓰시오.

   나. 고발포란 ?

   다. 저발포란 ?

[답안작성]​

  나. 고발포란 ? 팽창비가 80이상 1,000 미만인 것

  다. 저발포란 ? 팽창비가 20 이하인 것

[참고] 팽창비에 의한 포의 종류

구 분		팽창비	포 방출구
저 발 포		20 이하	포헤드, 압축공기포 헤드
고발포	제1종	80 ~ 250 미만	고발포용 고정포 방출구
	제2종	250 ~ 500 미만
	제3종	500 ~ 1,00 미만

​

9. 3% 포원액을 사용하여 800 : 1 의 발포배율로 고팽창포 1,600ℓ 속에는 몇 [ℓ]의 물이 함유되어 있어야 하는가 ? [3점]

     ★★★★

[답안작성]

   ⊙ 방출전 포수용액의 체적 = 1,600 / 800 = 2 ℓ

       ∴ 물의 함유량 = 2 × 0.97 = 1.94 ℓ

[해설] 물의 함유량

  ▣ 팽창비 (발포배율)​

10. 팽창비가 300인 포소화설비에서 3% 포원액 저장량이 100ℓ 라면 방출한 후 포의 체적 [㎥]은 얼마인가 ? [3점] ★★★★

[문제풀이]

  ▣ 방출전 포수용액의 체적 = 100 ℓ / 0.03 = 3,333.333 ℓ​

11. 3% 형 단백포 소화약제의 원액 300 ℓ 를 취해서 포를 방출시켰더니 발포배율이 16배 되었다. 다음 각 물음에 답하시오.

        [5점] ★★★★

  가. 발포된 포의 체적 [㎥]을 구하시오.

  나. 포의 팽창배율에 따른 다음 표를 완성하시오.

팽창배율에 따른 포의 종류	포방출수의 종류
팽창비가 ( ① ) 이하인 것 (저발포)	포헤드, 압축공기포 헤드
팽창비가 ( ② ) 이상 ( ③ ) 미만인 것 (고발포)	고발포용 고정포 방출구

[문제풀이]

가. 방출된 포의 체적

   ▣ 방출전 포수용액의 체적 : 300 / 0.03 = 10,000 ℓ​

  나. 표를 완성하시오.

    ① 20              ② 80                ③ 1,000



[참고] 팽창비에 따른 표의 종류

구 분		팽창비	포 방출구
저 발 포		20 이하	포헤드, 압축공기포 헤드
고발포	제1종	80 ~ 250 미만	고발포용 고정포 방출구
	제2종	250 ~ 500 미만
	제3종	500 ~ 1,00 미만

12. 합성계면활성포 소화약제 1.5% 형을 650 : 1로 방출하였더니 포의 체적이 16.25 ㎥ 이었다. 다음 각 물음에 답하시오.

      [6점]  ★ ★ ★ ★

  가. 사용된 합성계면활성제포 1.5 % 형의 포수용액의 양 [ℓ]을 구하시오.

  나. 사용된 수원의 양 [ℓ]을 구하시오.

  다. "가"에서 방출된 합성계면활성제 포수용액을 사용하여 팽창비가 280이 되게 포를 방출한다면 방출된 포의 체적 [ℓ]을

        구하시오.

[답안작성]

  가. 포수용액의 양 [ℓ]

     ▣ 포수용액의 양 : 16.25 ÷ 650 × 1,000 = 25 ℓ

  나. 사용된 수원의 양 [ℓ]

     ▣ 수원의 양 : 25 ℓ × 0.985 = 24.625 ≒ 24.63 ℓ

  다. 팽창비 280으로 방출하였다면 발표된 포의 체적 [ℓ]은 ?

     ▣ 발포된 포의 체적 : 25 ℓ × 280 = 7,000 ℓ

​

13. 포소화설비에서 6g의 포원액과 100g의 물을 혼합하였을 때, 포 원액의 농도를 구하시오. [3점] ★★

  [답안작성]​

14. 포소화설비에 사용되는 저발포 소화약제 5가지를 쓰시오. [5점] ★★

  [답안작성]

    ① 단백포 소화약제

    ② 수성막포 소화약제

    ③ 불화단백포 소화약제

    ④ 합성계면활성제포 소화약제

    ⑤ 내알코올형포 소화약제



   ※ 고발포용에는 합성계면활성제포만 사용한다.

       합성계면활성제포는 저발포용과 고발포용으로 사용된다.

​
