포소화설비

1. 포소화설비

<포소화설비>

물에 의한 소화방법으로는 소화효과가 작거나 화재가 확대될 위험성이 있는 가연성 액체 등의 화재에 사용하는 설비



<구성요소> ★♣

  ① 수원      ② 가압송수장치 ♣ (가압송액장치)      ③ 배관      ④ 송수구

  ⑤ 습식 유수검지장치 (알람체크밸브)     ⑥ 일제개방밸브 (델류지밸브)

  ⑦ 감지기   ⑧ 기동장치     ⑨ 스프링클러 헤드 (폐쇄형)      ⑩ 포헤드 ♣ (포방출구)

  ⑪ 포소화약제 저장창고     ⑫ 포소화약제 혼합장치 ♣       ⑬ 개방밸브

  ⑭ 음향경보장치    ⑮ 전원, 배선



  ※ 포 원액    +    수원    =      포수용액

        (3%)           (97%)            (100%)

​

가. 특정소방대상물에 따른 포소화설비의 적응성 (NFSC 105 제14조) ★★★

특정 소방대상물	대상설비
⊙ 차고 ⊙ 주차장	⊙ 포워터 스프링클러 설비 ⊙ 포헤드 설비 ⊙ 고정포 방출설비 ⊙ 압축공기포 소화설비
⊙ 완전개방형 옥상 주차장 ⊙ 고가밑의 주차장 (주된 벽이 없고 기둥뿐이거나 주위가 위해방지용      철주 등으로 둘러 쌓인 부분)	⊙ 호스릴 소화설비 ⊙ 포 소화설비
⊙ 발전기실, 엔진펌프실, 변압기, 전기케이블실, 유압설비	바닥면적의 합계가 300[㎡] 미만의 장소에는 고정식 압축공기포 소화설비를 설치할 수 있다.

※ 자동 : 고정포 방출구

              포헤드

              포워터 스프링클러

              압축공기포

          * 자동식은 지붕이 있는 곳에 설치한다.

   수동 : 포소화전

            호스릴포

         * 수동식은 지붕이 없는 곳에 설치한다.

 ▣ 압축공기포 소화설비는 기존 포의 물 + 소화액으로 구성된 소화설비가 물의 비중이 커서 수손 피해가 커 물의 비중을

      줄여 압축공기 + 물 + 원액으로 구성한 포 소화설비이다.

  ※ 포 방출에는 방출구 바로 앞 부분에 공기 흡입구가 있다.

   ⊙ 포의 원액은 200[㎡]를 기준으로 구획한다.

   ⊙ 원액 + 물 = 포 수용액

   ⊙ 압축공기포 : 원액 + 물 + 압축공기 = 포수용액

  ※ 저발포 : 팽창비가 20 이하

           (포워터 스프링클러, 포헤드, 압축공기포, 고정포방출구, 단백포, 수성막포)

     고발포 : 팽창비 80 ~ 1,000

           (압축공기포, 포소화전, 호스릴포)

  ※ 합성계면활성포는 저발포, 고발포용 모두 가능하다.



◈ 압축공기포 소화설비 (신설)

 <압축공기포 소화설비>

   압축공기 또는 압축 질소를 일정 비율로 포수용액에 강제 주입 혼합하는 방식

 ※ 기존 포소화설비의 단점

   ① 화재현장의 오염된 공기로 포를 팽창시키므로 양질의 포를 형성하기 어렵다.

   ② 높은 분사속도로 방수시킬 수 없다.

   ③ 물과 포원액의 사용량이 많아 수손피해가 크다.

 ※ 압축공기포 소화설비

   기존 포소화설비의 단점을 보완하기 위한 포소화설비

  1. 물 + 포원액 + 가압된 공기 또는 질소화 혼합하여 균일한 포를 형성한다.

  2. 물 + 포원액 + 공기를 혼합시켜

   ① 물의 표면 장력의 저하를 유도한다.

   ② 가연물로 침투되는 속도를 보다 빠르게 촉진시켜 손쉬운 소화를 유도한다. (이 과정에서 압축공기포를 생성시키는 것

        이 이 설비의 특징이다)

   ③ 높은 분사속도로 원거리 방수가 가능하고 기존 포 소화설비의 물 사용량을 약 1/7로 줄여 수손피해를 줄인다.



◈ 발포기

  1. 포를 발생시키는 장치

  2. 종류

    ① 포헤드   ② 포워터 스프링클러 헤드   ③ 고정포 방출구    ④ 이동식 포노즐   ⑤ 압축공기포 헤드

  3. 구성요소

   ① 챔버 (Chamber)   ② 디플렉터 (Deflector)   ③ 포 메이커 (Foam maker)



※ 토너먼트 배관방식

  ① CO2 ② 할론 ③ 할로겐 화합물 및 불활성기체 소화설비 ④ 분말소화설비

      위 4가지는 토너먼트 배관방식에 유리한 설비 : 법적 강제 사항은 아님

  ⑤ 압축공기포 소화설비 : 법적으로 토너먼트 배관방식 의무 사항

​

<참고> 포워터 스프링클러헤드와 포헤드의 비교 ♣

  1. 포워터 스프링클러 헤드 : 포디플렉터(반사판)가 있다.

  2. 포헤드 : 포디플렉터(반사판)가 없다.

​

나. 수원의 적합기준 (NFSC 105 제5조 ①)

 1) 특수가연물을 취급 · 저장하는 공장 또는 창고

   포워터 스프링클러설비 또는 포헤드설비의 경우에는 포헤드가 가장 많이 설치된 층의 포헤드(바닥면적이 200 [㎡] 를

   초과한 층에 있어서는 바닥면적 200 [㎡] 이내에 설치된 포헤드)에서 동시에 표준 방사량으로 10분간 방사할 수 있는

   양 이상으로, 고정포방출설비의 경우에는 고정포 방출구가 가장 많이 설치된 방호구역 안의 고정포 방출구에서 표준

   방사량으로 10분간 방사할 수 있는 양 이상으로 한다. 이 경우 하나의 공장 또는 창고에 포워터 스프링클러 설비,

   포헤드 설비 또는 고정포 방출설비가 함께 설치된 때에는 각 설비별로 산출된 저수량 중 최대의 것을 그 특정소방대상물

   에 설치하여야 할 수원의 양으로  한다.

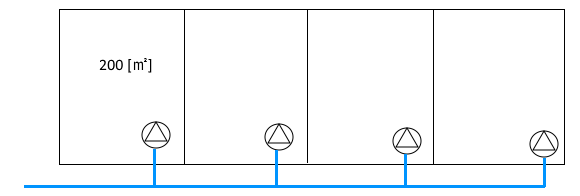

※ (예시) 특수가연물 취급 · 저장 창고



※ 200 [㎡] 씩 구분하여 포소화설비 설치

​

2) 차고 · 주차장

  호스릴 포소화설비 또는 포 소화전설비의 경우에는 방수구가 가장 많은 층의 설치개수 (최대5개)에 6 [㎡]를 공급한 양

  이상으로 포워터 스프링클러설비, 포헤드설비 또는 고정포 방출설비의 경우에는 (1)의 기준을 준용한다. 이 경우 하나의

  차고 또는 주차장에 호스릴 포소화설비, 포소화전설비, 포워터 스프링클러 설비, 포헤드설비 또는 고정포 방출설비가

  함께 설치된 때에는 각 설비별로 산출된 저수량 중 최대의 것을 그 차고 또는 주차장에 설치하여야 할 수원의 양으로

   한다.

​

3) 항공기 격납고

  포워터 스프링클러설비, 포헤드 설비 또는 고정포 방출설비의 경우에는 포헤드 또는 고정포 방출구가 가장 많이 설치된

  항공기 격납고의 포헤드 또는 고정포 방출구에서 동시에 표준 방사량으로 10분간 방사할 수 있는 양 이상으로 하되,

  호스릴포 소화설비를 함께 설치한 경우에는 호스릴포 방수구가 가장 많이 설치된 격납고의 호스릴 방수구 (최대5개)

  에 6 [㎥]를 곱한 양을 합한 양 이상으로 하여야 한다.

​

4) 압축공기포 소화설비

  ① 압축공기포 소화설비를 설치하는 경우 방사량은 설계사양에 따라 방호구역에 최소 10분간 방사할 수 있어야 한다.

  ② 압축공기포 소화설비의 설계방출밀도 [ℓ/min · ㎡]는 설계사양에 따라 정하여야 하며, 일반가연물, 탄화수소류는 1.63

       [ℓ/min · ㎡]이상, 특수가연물, 알코올류와 케톤류는 2.3 [ℓ/min · ㎡] 이상으로 하여야 한다.

​

다. 가압송수장치 (NFSC 105 제6조) ♣

 1) 고가수조방식

       H = h1 + h2 + h3

       여기서, H : 필요한 낙차 [m]

                   h1 : 방출구의 설계압력 환산수도 또는 노즐선단의 방사압력 환산수두 [m]

                   h2 : 배관 및 관부속품의 마찰손실수두 [m]

                   h3 : 소방호스의 마찰손실수두 [m]

 2) 압력수조방식

     P = P1 + P2 + P3 + P4

    여기서, P : 필요한 압력 [MPa]

                P1 : 방출구의 설계압력 또는 노즐선단의 방사압력 [MPa]

                P2 : 배관 및 관부속품의 마찰손실수두 [MPa]

                P3 : 낙차의 환산수두압 [MPa]

                P4 : 소방호스의 마찰손실수두압 [MPa]

3) 펌프방식 ★♣

     H = h1 + h2 + h3 + h4

     여기서, H : 전압정 [m]

                 h1 : 방출구의 설계압력 환산수도 또는 노즐선단의 방사압력 환산수두 [m]

                 h2 : 배관 및 관부속품의 마찰손실수두 [m]

                 h3 : 낙차 [m]

                 h4 : 소방호스의 마찰손실수두 [m] (헤드의 마찰손실수두 ×)

4) 가압수조

  ◈ 압축공기포 소화설비에 설치되는 펌프의 양정은 0.4[MPa] 이상이 되어야 한다. 다만, 자동으로 급수장치를 설치한 때

       에는 전용펌프를 설치하지 아니할 수 있다.

  ◈ 압축공기포 소화설비를 스프링클러 보조설비로 설치하거나 압축공기포 소화설비에 자동으로 급수되는 장치를 설치한

       때에는 송수구 설치를 아니할 수 있다.

​

<참고> 감압장치 (NFSC 105 제6조 ④)

  가압송수장치에는 포헤드, 고정방출구 또는 이동식 포노즐의 방사압력이 설계압력 또는 방사압력의 허용범위를 넘지

  아니하도록 감압장치를 설치하여야 한다.

​

◈ 가압송수장치의 표준방사량 (NFSC 105 제6조 ⑤) ♣

구 분	표준방사량
⊙ 포워터 스프링클러 헤드 ♣	75 [ℓ/min] 이상
⊙ 포헤드 ⊙ 고정포 방출구 ⊙ 이동식 포노즐 ⊙ 압축공기포 헤드	각 포헤드, 고정포 방출구 또는 이동식 포노즐의 설계압력에 따라 방출되는 소화약제의 양 ​

라. 배관 등 (NFSC 105 제7조 ②,③,④) ★♣

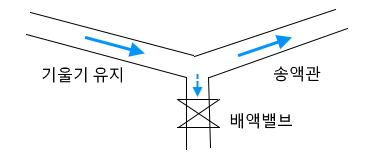

  ① 송액관은 포의 방출종료 후 배관안의 액을 배출하기 위하여 적당한 기울기를 유지하도록 하고 그 낮은 부분에

       배액밸브를 설치하여야 한다.

  ② 포워터 스프링클러설비 또는 포헤드설비의 가지배관의 배열은 토너먼트 방식이 아니어야 하며, 교차배관에서

       분기하는 지점을 기점으로 한 쪽 가지배관에 설치하는 헤드의 수는 8개 이하로 한다.

  ③ 송액관은 전용으로 하여야 한다. 다만, 포소화전의 기동장치의 조작과 동시에 다른 설비의 용도에 사용하는 배관의

       송수를 차단할 수 있거나 포소화설비의 성능에 지장이 없는 경우에는 다른 설비와 겸용할 수 있다.



  ◈ 압축공기포 소화설비의 배관은 토너먼트방식으로 하여야 하고 소화약제가 균일하게 방출되는 등거리 배관구조로

       설치하여야 한다.

​

마. 포소화약제 저장 탱크 (NFSC 105 제8조 ①)

  ① 화재 등의 재해로 인한 피해를 받을 우려가 없는 장소에 설치할 것

  ② 기온의 변동으로 포의 발생에 장애를 주지 아니하는 장소에 설치할 것 (기온의 변동에 영향을 받지 아니하는

        포소화약제의 경우는 제외)

  ③ 포소화약제가 변질될 우려가 없고 점검에 편리한 장소에 설치할 것

  ④ 가압송수장치 또는 포소화약제 혼합장치의 기동에 따라 압력이 가해지는 것 또는 상시 가압된 상태로 사용되는 것에

       있어서는 압력계를 설치할 것

  ⑤ 포소화약제 저장량의 확인을 쉽도록 액면계 또는 계량봉 등을 설치할 것

  ⑥ 가압식이 아닌 저장탱크는 글라스게이지를 설치하여 액량을 측정할 수 있는 구조로 할 것

​

바. 포소화약제의 저장량 (NFSC 105 제8조 ②) ♣ 공식에 관해서도 출제점

 1) 고정포 방출구 방식의 포소화약제 저장량 ★★★

   ① 고정포 방출구

       Q① = A · Q1 · T · S

       여기서, Q① : 포소화약제의 양 [ℓ]

                    A : 탱크의 액표면적 [㎡]

                   Q1 : 단위포소화수용액의 양 (방출률 [ℓ/min·㎡])

                    T : 방출시간 [min]

                    S : 포소화약제의 사용농도 [%]

   ② 보조포 소화전

          Q② = N · S · 8,000[ℓ]

         여기서, Q② : 포소화약제의 양 [ℓ]

                      N : 호스접결구의 수 (최대 3개)

                      S : 포소화약제의 사용농도 [%]

   ③ 배관보정량 (송액관에 필요한 포소화약제의 양) : 내경 75 [㎜] 초과시 적용

         Q③ = A · L · S × 1,000[ℓ/㎥]

         여기서, Q③ : 배관보정량 [ℓ]

                      A : 배관의 단면적 [㎡]

                      L : 배관의 길이

                      S : 포소화약제의 사용농도 [%]

​

< 참고 > 고정포 방출구 방식의 포소화약제 저장량

     Q = Q① + Q② + Q③

     여기서, Q : 고정포 방출구 방식의 포소화약제 저장량 [ℓ]

                  Q① : 고정포방출구에 필요한 포소화약제 저장량 [ℓ]

                  Q② : 보조포소화전에 필요한 포소화약제 저장량 [ℓ]

                  Q③ : 배관보정량 [ℓ]

​

사. 포소화약제의 혼합장치 (NFSC 105 제9조) ★★★ ♣

  1) 펌프푸로포셔너 방식 (펌프혼합방식)

    펌프 토출측의 가압수 일부를 바이패스(Bypass)시켜 흡입측으로 돌려 보내고, 이 바이패스 관로상에서 포소화약제를

    혼입하는 방식

  2) 라인푸르포셔너 방식 (관로혼합방식)

    펌프와 발포기의 중간에 설치된 벤츄리관의 벤츄리 작용에 의하여 포소화 약제를 혼입 · 혼합하는 방식

  3) 프레져푸로포셔너 방식 (차압혼합방식)

    ① 펌프와 발포기의 중간에 설치된 벤츄리관의 벤츄리 작용과 가압수의 포소화약제 저장 탱크에 대한 압력에 따라

          포소화약제를 혼입 · 혼합하는 방식

    ② 송수관 계통의 노즐에 공기포 소화원액 비례혼합조 (P.P.T)에 치환혼합조를 접속하여 사용하는 방식

        ※ P.P.T : Pressure Proportioner Type

  4) 프레져 사이드 푸로포셔너 방식 (압입혼합방식)

     펌프의 토출관에 압입기를 설치하여 포소화약제 압입용 펌프로 포소화약제를 압입시켜 혼합하는 방식

  5) 압축공기포 · 믹싱챔버방식 (압축공기포 혼합방식)

     포소화약제의 가압원으로 압축된 공기 또는 질소를 일정 비율로 혼합하는 방식

     압축공기포 소화설비의 분사헤드는 천장 또는 반자에 설치하되 방호구역의 측면에 설치 할 수 있다.

   ※ 펌프방식 : 바이패스

       라인방식 : 100% 벤츄리 작용

       프레져 : 벤츄리 작용 + 가압수, PPT

       프레져 사이드 : 압입기 또는 압입용 펌프가 별도로 있음

       압축공기포 · 믹싱챔버 방식 : 압축공기

​

◈ 포소화설비의 방출량

방호대상물	방호면적 1[㎡] 에 대한 1분당 방출량
특수가연물	2.3 [ℓ/min]
기타의 것	1.63 [ℓ/min]

아. 일제개방밸브 (NFSC 105 제10조)

⊙ 자동개방밸브는 화재감지장치의 작동에 의하여 자동으로 개방되는 것으로 한다.

⊙ 수동식 개방밸브는 화재시 쉽게 접근할 수 있는 곳에 설치한다.

​

자. 기동장치 (NFSC 105 제11조) ♣

 1) 수동식 기동장치 ★♣

   ① 직접 조작 또는 원격조작에 따라 가압송수장치, 수동식 개방밸브 및 소화약제 혼합장치를 기동할 수 있는 것으로

        할 것

   ② 2 이상의 방사구역을 가진 포소화설비에는 방사구역을 선택할 수 있는 구조로 할 것

   ③ 기동장치의 조작부는 화재시 쉽게 접근할 수 있는 곳에 설치하되 바닥으로 부터 0.8 [m] 이상 1.5 [m] 이하의 위치에

        설치하고, 유효한 보호장치를 설치할 것 ♣

   ④ 기동장치의 조작부 및 호스접결구에는 가까운 곳의 보기 쉬운 곳에 각각 "기동장치의 조작부" 및 "접결구"라고 표시한

       표지를 설치할 것 ♣

  ⑤ 차고 또는 주차장에 설치하는 포소화설비의 수동식 기동장치는 방사구역마다 1개 이상 설치할 것

  ⑥ 항공기 격납고에 설치하는 포소화설비의 수동식 기동장치는 각 방사구역 마다 2개 이상을 설치하되, 그 중 1개는

       각 방사구역으로 부터 가장 가까운 곳 또는 조작에 편리한 장소에 설치하고, 1개는 화재감지수신기를 설치한 감시실

      등에 설치할 것 ♣

2) 자동식 기동장치 ♣

  ① 폐쇄형 스프링클러 헤드를 사용하는 경우 ★★★♣

    ㉠ 표시온도가 79 [℃] 미만인 것을 사용하고 1개의 스프링클러 헤드의 경계면적은 20 [㎡] 이하로 할 것

    ㉡ 부착면의 높이는 바닥으로 부터 5 [m]이하로 하고 화재를 유효하게 감지할 수 있도록 할 것

    ㉢ 하나의 감지장치 경계구역은 하나의 층이 되도록 할 것

 ※ 경계면적

   ⊙ 포워터 스프링클러 : 8 [㎡]

   ⊙ 포헤드 : 32 = 9 [㎡]

   ⊙ 포감지용 헤드 : 20 [㎡]

 ② 화재감지기를 사용하는 경우

   ㉠ 화재감지기는 자동화재탐지설비의 화재안전기준에 따라 설치할 것

   ㉡ 화재감지기 회로에는 다음 기준에 따른 발신기를 설치할 것

      ⊙ 조작이 쉬운 장소에 설치하고 스위치는 바닥으로 부터 0.8[m] 이상 1.5 [m] 이하의 높이에 설치할 것

      ⊙ 특정소방대상물의 층마다 설치하되 해당 특정소방대상물의 각 부분으로 부터 수평 거리가 25 [m] 이하가 되도록

           할 것. 다만, 복도 또는 별도로 구획된 실로서 보행거리가 40 [m] 이상일 경우에는 추가로 설치하여야 한다.

      ⊙ 발신기의 위치를 표시하는 표시등은 함의 상부에 설치하되, 그 불빛은 부착면으로 부터 10 [m] 이내의 어느 곳에서

           도 쉽게 식별할 수 있는 적색등으로 할 것

​

◈ 포소화설비헤드의 설치개수 ★★★♣

구 분		설치개수
포워터 스프링클러 헤드		1개 / 8 [㎡]
포 헤드		1개 / 9 [㎡]
화재감지용 폐쇄형 스프링클러 헤드		1개 / 20 [㎡]
압축공기포 소화설비의헤드	유류 탱크 주위	1개 / 13.9 [㎡]
	특수가연물 저장소	1개 / 9.3 [㎡]

   ※ 문제의 조건에 정방형 배치시 2Rcos 45° 로 계산할 것 ( R = 2.1 [m])

   ※ 압축공기포 : 유 · 특 : 13.9.3 유 13.9 특 9.3

​

자. 포헤드 (NFSC 105 제12조 ①, ②)

  1) 팽창비에 의한 포의 종류 ★★♣

구 분		팽창비	포방출구
저발포		20 이하	포헤드, 압축공기포 헤드
고발포	제1종	80 ~ 250 이하	고발포용, 고정포방출구
	제2종	250 ~ 500 이하
	제3종	500 ~ 1,000 미만

<참고> 팽창비 (발포배율) ★♣

   1. 최종 발생한 포체적을 원래 포수용액 체적으로 나눈 값

   2. 팽창비 = (내용적) / (전체중량 - 빈시료기의 중량)

   3. 팽창비 = (방출된 포의 체적 [ℓ]) / (방출전 포수용액의 체적 [ℓ])

​

2) 포헤드의 설치기준

  ① 포워터 스프링클러 헤드는 특정 소방대상물의 천장 또는 반자에 설치하되, 바닥면적 8 [㎡] 마다 1개 이상으로 하여

       해당 방호 대상물의 화재를 유효하게 소화할 수 있도록 할 것

  ② 포헤드는 특정소방대상물의 천장 또는 반자에 설치하되, 바닥면적 9 [㎡] 마다 1개 이상으로 하여 해당 방호대상물의

       화재를 유효하게 소화할 수 있도록 할 것

   (※ 헤드 개수 산정시 유효반경 (R) : 2.1 [m])

​

◈ 포헤드의 특정소방대상물별 및 포소화약제에 따른 방사량 ★★♣

소방대상물	포소화약제의 종류	방사량
⊙ 차고, 주차장 ⊙ 항공기 격납고	수성막포	3.7 [ℓ/min·㎡]
	단백포	6.5 [ℓ/min·㎡]
	합성계면활성제포	8.0 [ℓ/min·㎡]
⊙ 특수가연물을 저장 · 취급하는 소방대상물	수성막포	6.5 [ℓ/min·㎡]
	단백포
	합성계면활성제포

  ◈ 포헤드 설비 및 압축공기포 소화설비의 표준방사량 : 10분 이상

  ◈ 생성된 포의 요구조건 ★★

    ① 내열성     ② 내유성    ③ 유동성    ④ 안정성    ⑤ 발포성    ⑥ 점착성

      ※ 아닌 것은 (흡유성 ×)

<참고> 수성막포 소화약제 ★

  1. 합성계면 활성제를 주원료로 하는 포소화약제중 유면에서 수성막을 형성하는 포소화약제

  2. 장점

    ① 화학적으로 매우 안정적이며 장기 보존이 가능하다.

    ② 유동성이 좋아 소화속도가 매우 빠르므로 항공기 화재에 적합하다.

  3. 단점

    ① 내열성이 낮아 고온의 유면에서는 포가 파괴되기 쉬워 탱크화재에는 적합하지 않다.

    ② 고발포로 사용이 불가하다.

    ③ 가격이 고가이다.

​

차. 고정포 방출구

 1) 포방출구의 종류 ★♣

탱크의 구조	포방출구
고정지붕구조 (콘루프 탱크)	Ⅰ형 방출구 Ⅱ형 방출구 Ⅲ형 방출구 Ⅳ형 방출구
부상덮개부착 고정지붕 구조	Ⅱ형 방출구
부상지붕구조 (플로팅루프 탱크)	특형 방출구

<참고> 포슈트 (Foam chute)

  1. 위험물 옥외 탱크의 외벽에 포혼합챔버를 설치하고 탱크 내벽에는 방출구 및 포의 반사판이 달린 슈트를 설치하여

      혼합된 포를 더욱 발포시켜 포슈트를 통하여 탱크하부 중심부로 부터 상부에 이르는 전부분에 방출하는 것

  2. 포슈트의 특징

    ① 고정지붕구조의 탱크에 사용된다.

    ② 포가 안정된 상태로 공급된다.

    ③ 포방출구 형상이 Ⅰ인 경우에 사용된다.

    ④ 수직형이며 토출구가 많다.

​

◈ 호스릴포 소화설비 · 포소화전설비의 포수용액 방사압력 ★

   - 포 소화설비의 규정 방사압력 출제 0.35 [MPa] 이상

​

2) 차고 · 주차장에 설치하는 호스릴 포 소화설비 · 포소화전설비 (NFSC 105 제12조 ③)  ★♣

  ① 특정소방대상물의 어느 층에 있어서도 그 층에 설치된 호스릴포 방수구 또는 포소화전 방수구(최대 5개)를 동시에

       사용할 경우 각 이동식 선단의 포수용액 방사압력 0.35 [MPa] 이상이고 300 [ℓ/min] 이상 (1개층의 바닥면적이 200[㎡]

       이하인 경우에는 230 [ℓ/min] 이상)의 포수용액을 수평거리 15 [m] 이상으로 방사할 수 있도록 할 것  ♣

  ② 저발포의 포소화약제를 사용할 수 있는 것으로 할 것

  ③ 호스릴 또는 호스를 호스릴 방수구 또는 포소화전 방수구로 분리하여 비치하는 때에는 그로 부터 3 [m] 이내의 거리에

       호스릴함 또는 호스함을 설치할 것 ♣

  ④ 호스릴함 또는 호스함은 바닥으로 부터 1.5 [m] 이하의 위치에 설치하고 그 표면에는 "포호스릴함" (또는 포소화전

      함)"이라고 표시한 표지와 적색의 위치 표시등을 설치할  것

  ⑤ 방호대상물의 각 부분으로 부터 하나의 호스릴포 방수구까지의 수평거리는 15 [m] 이하 (포소화전 방수구의 경우

       25[m] 이하)가 되도록 하고 호스릴 또는 호스의 길이는 방호대상물의 각 부분에 포가 유효하게 뿌려질 수 있도록 할 것

​

3) 전역방출방식의 고발포용 고정포 방출구 (NFSC 105 제12조 ④ 1)

  ① 해당 방호구역의 관포체적 1[㎥]에 대한 1분당 방출량은 특정 소방대상물 및 포의 팽창비에 따라 다르다.

  ② 포방출구는 바닥면적 500 [㎡] 마다 1개 이상으로 할 것.

  ③ 포방출구는 방호대상물의 최고 부분보다 높은 위치에 설치할 것. 다만, 밀어 올리는 능력을 가진 것에 있어서는

       방호대상물과 같은 높이로 할 수 있다.

​

4) 국소방출방식의 고발포용 고정포방출구 (NFSC 105 제12조 ④ 2.)

방호대상물	방출량
특수가연물	3 [ℓ/min · ㎡]
기 타	2 [ℓ/min · ㎡]

◈ 25 [%] 환원 시간

  ① 합성계면활성제포 : 180 초 이상

  ② 단백포 · 수성막포 : 60초 이상

​

【 출제 예상문제 】

1. 생성된 포(泡)의 요구조건 중 옳지 않은 것은 ? ④ ★★

  ① 내열성 (耐熱性)             ② 내유성 (耐油性)

  ③ 유동성 (流動性)             ④ 흡유성 (吸油性)

​
