1. 전선의 접속방법

  ① 직선 접속

    ▣ 전선과 전선을 일직선으로 연결하는 접속 (심선을 서로 4회 이상 감는다)

  ② 분기접속

    ▣ 하나의 전선을 2개 이상으로 나누는 접속 (심선을 5회 이상 감는다)

  ③ 종단접속

    ▣ 전선의 종단부분을 연결하는 접속 (심선을 2회 이상 감는다)

  ④ 슬리브에 의한 접속

    ▣ 슬리브를 이용하여 연결하는 접속 (심선을 2회 이상 감는다)

​

[참고] 전선 접속시 유의 사항

2. 전선의 종류

3. 절연물의 최고 허용 온도

4. 전선의 굵기를 결정하는 요소

  ① 허용전류(가장 중요) : 전선에 안전하게 흘릴 수 있는 최대 전류치

  ② 전압강하 : 입력전압과 출력전압과의 차이

  ③ 기계적 강도 : 기계적인 힘에 의하여 손상을 받는 일이 없이 견딜 수 있는 능력

  ④ 전력손실 : 1초 동안에 전기가 일을 할 때 이에 소비되는 손실

  ⑤ 경제성 : 투자경비에 대한 연간 경비와 전력손실 금액의 총합이 최소가 되도록 정한다.

​

5. 전선의 허용전류 (전동기 부하)

가. 측정기구

  ① 150 [V] 이하 : 직류(DC) 250 [V] 절연저항계

  ② 150 [V] 초과 : 직류(DC) 500 [V] 절연저항계

나. 절연저항값과 판정기준

6. 배선도 표시방법

가. 전선관의 굵기

    ① 16 = 16 [㎜]        ② 22 = 22 [㎜]         ③ 28 = 28 [㎜]

나. 전선관의 재질

    ① 별도 표기 없음 : 강제 전선관                      ② VE : 경질비닐전선관

    ③ F2 : 제2종 금속제 가요전선관                    ④ PF : 합성수지제 가요관

다. 전선의 굵기

    ① 1.5 : 1.5 [㎟]               ② 2.5 = 2.5 [㎟]

라. 배관의 표시방법

마. 전선 가닥수

바. 옥내배선기호

사. 배선도 표시방법의 예

   ※ 의미 : 16 [㎜] 합성수지제 가요관에 2.5[㎟] 450/750 [V] 저독성 난연 가교폴리올레핀 절연전선 4가닥을 넣은

                  천장 은폐배선

아. 철거 : 철거인 경우에는 X를 붙인다.

7. 금속관 공사

가. 강제전선관의 종류

나. 강제전선관

    ① 1본의 표준길이 : 3.66 [m]

    ② 관의 두께 : 1.2 [㎜]

다. 합성수지관(경질비닐전선관)

    ① 1본의 표준길이 : 4 [m]

    ② 합성수지관 호칭 표시방법 : 관 내경 [㎜]의 근사값을 짝수로 표시

라. 금속관의 두께

    ① 콘크리트에 매립 : 1.2 [㎜] 이상

    ② 기타 : 1 [㎜] 이상

    ③ 이음매(Joint)가 없는 길이 4 [m] 이하의 것을 건조하고 전개된 곳에 시설하는 경우 : 0.5 [㎜] 이상

마. 금속관 및 부속품의 시설

    ① 관 상호 간 및 관과 박스 기타의 부속품과는 나사접속 기타 이와 동등 이상의 효력이 있는 방법에 의하여 견고하고

         또한 전기적으로 완전하게 접속할 것

    ② 관의 끝 부분에는 전선의 피복을 손상하지 아니하도록 적당한 구조의 부싱을 사용할 것. 다만, 금속관공사로 부터

         애자사용공사로 옮기는 경우에는 그 부분의 관의 끝 부분에는 절연부싱 또는 이와 유사한 것을 사용하여야 한다.

    ③ 습기가 많은 장소 또는 물기가 있는 장소에 시설하는 경우에는 방습 장치를 할 것

    ④ 관에는 접지공사를 할 것. 단, 사용전압이 400[V] 미만으로서 다음 중 하나에 해당하는경우에는 그러하지 아니하다.

       ㉠ 관의 길이 (2개 이상의 관을 접속하여 사용하는 경우에는 그 전체의 길이를 말한다.) 가 4 [m] 이하인 것을 건조한

            장소에 시설하는 경우

       ㉡ 옥내 배선의 사용전압이 직류 300 [V] 또는 교류 대지전압 150 [V] 이하로서 그 전선을 넣는 관의 길이가 8[m] 이하

            인 것을 사람이 쉽게 접촉할 우려가 없도록 시설하는 경우 또는 건조한 장소에 시설하는 경우

    ⑤ 금속관을 금속제의 풀박스에 접속하여 사용하는 경우에는 제①의 규정에 준하여 시설하여야 한다. 다만, 기술상

         부득이한 경우에는 관 및 풀박스를 건조한 곳에서 불연성의 조영제에 견고하게 시설하고 또한 관과 풀박스 상호간을

         전기적으로 접속하는 때에는 그러하지 아니하다.

바. 금속관용 부속품

  <각 부속품 사용례>

8. 가요전선관 공사

가. 시설조건

   ① 전선은 절연전선(옥외용 비닐 절연전선을 제외)일 것

   ② 전선은 연선일 것. 다만, 단면적 10 [㎟] (알루미늄선은 16[㎟]) 이하인 것은 제외

   ③ 가요전선관 안에는 전선에 접속점이 없도록 할 것

   ④ 가요전선관은 2종 금속제 가요전선관일 것. 다만, 전개된 장소 또는 점검할 수 있는 은폐된 장소 (옥내배선의 사용전압

        이 400[V] 이상인 경우에는 전동기에 접속하는 부분으로서 가요성을 필요로 하는 부분에 사용하는 것에 한한다)에는

        1종 가요전선관(습기가 많은 장소 또는 물기가 있는 장소에는 비닐 피복 제1종 가요전선관에 한한다)을 사용할 수

        있다.

나. 가요전선관 및 부속품의 시설

   ① 관 상호간 및 관과 박스 기타의 부속품과는 견고하고 또한 전기적으로 완전하게 접속할 것

   ② 가요전선관의 끝부분은 피복을 손상하지 아니하는 구조로 되어 있을 것

   ③ 2종 금속제 가요전선관을 사용하는 경우에 습기 많은 장소 또는 물기가 있는 장소에 시설하는 때에는 비닐 피복 2종

        가요전선관일 것

   ④ 1종 금속제 가요전선관에는 단면적 2.5[㎟] 이상의 나연동선을 전체 길이에 걸쳐 삽입 또는 첨가하여 그 나연동선과

        제1종 금속제 가요전선관을 양쪽 끝에서 전기적으로 완전하게 접속할 것. 다만, 관의 길이가 4[m] 이하인 것을 시설

        하는 경우에는 그러하지 아니하다.

   ⑤ 가요전선관공사는 접지공사를 할 것

다. 가요전선관 공사에 사용되는 재료

9. 합성수지관 공사

가. 시설조건

  ① 전선은 절연전선 (옥외용 비닐 절연전선을 제외)일 것

  ② 전선은 연선일 것. 다만, 다음의 것은 적용하지 않는다.

    ㉠ 짧고 가는 합성수지관에 넣을 것

    ㉡ 단면적 10 [㎟] (알루미늄선은 단면적 16 [㎟]) 이하의 것

  ③ 전선은 합성수지관 안에서 접속점이 없도록 할 것

  ④ 중량물의 압력 또는 현저한 기계적 충격을 받을 우려가 없도록 시설할 것

나. 합성수지관 및 부속품의 선정

  ▣ 합성수지관 배선에 사용하는 경질비닐 전선관 및 합성수지제 전선관, 기타 부속품등 (관 상호 간을 접속하는 것 및

       관의 끝에 접속하는 것에 한하며 리듀서를 제외한다)은 다음에 적합한 것이어야 한다.

  ① 전기용품안전관리법 또는 산업표준화법에 적합한 합성수지제의 전선관 및 박스 기타의 부속품일 것. 다만, 부속품 중

       금속제의 박스 및 분진방폭형 가요성 부속은 그러하지 아니하다.

  ② 관의 끝 부분 및 안쪽 면은 전선의 피복을 손상하지 아니하도록 매끈한 것일 것

  ③ 관[합성수지제 휨(가요) 전선관을 제외]의 두께는 2[㎜] 이상일 것. 다만, 전개된 장소 또는 점검할 수 있는 은폐된 장소

       로서 건조한 장소에 사람이 접촉할 우려가 없도록 시설한 경우 (옥내배선의 사용전압이 400[V] 미만인 경우에 한한다)

       에는 그러하지 아니하다.

다. 합성수지관 및 부속품의 시설

  ① 관 상호간 및 박스와는 관을 삽입하는 깊이를 관의 바깥지름의 1.2배 (접착제를 사용하는 경우에는 0.8배) 이상으로

       하고 또한 꽃음 접속에 의하여 견고하게 접속할 것

  ② 관의 지지점 간의 거리는 1.5 [m] 이하로 하고, 또한 그 지지점은 관의 끝 · 관과 박스의 접속점 및 관 상호 간의 접속점

       등에 가까운 곳에 시설할 것

  ③ 습기가 많은 장소 또는 물기가 있는 장소에 시설하는 경우에는 방습장치를 할 것

  ④ 합성수지관을 금속제의 박스에 접속하여 사용하는 경우 또는 분진방폭형 가요성 부속을 사용하는 경우에는 박스 또는

       분진 방폭형 가요성 부속에 접지공사를 할 것. 다만, 사용전압이 400[V] 미만으로서 다음의 어느 하나에 해당하는 경우

       에는 그러하지 아니하다.

    ㉠ 건조한 장소에 시설하는 경우

    ㉡ 옥내배선의 사용전압이 직류 300[V] 또는 교류 대지전압이 150 [V] 이하로서 사람이 쉽게 접촉할 우려가 없도록 시설

         하는 경우

  ⑤ 합성수지관을 풀 박스에 접속하여 사용하는 경우에는 제①의 규정에 준하여 시설할 것. 다만, 기술상 부득이한 경우에

       는 관 및 풀박스를 건조한 장소에서 불연성의 조영재에 견고하게 시설하는 때에는 그러하지 아니하다.

  ⑥ 난연성이 없는 콤바인 덕트관은 직접 콘크리트에 매입하여 시설하는 경우 이외에는 전용의 불연성 또는 난연성의

        관 또는 덕트에 넣어 시설할 것

  ⑦ 합성수지제 휨(가요) 전선관 상호 간은 직접 접속하지 말 것

[참고] 전자식 접지저항계

   ① 검류계 : 지침이 가운데를 가리킬 때 접지저항값을 읽는다.

   ② 영점조정장치 : 지침이 0에 위치되도록 조정하는 장치

   ③ 절환스위치 : B(전지검사), Ω(접지저항 측정), V (전압측정)

   ④ 측정스위치 : 접지저항을 측정할 때 사용하는 스위치로서 누르면서 측정한다.

   ⑤ 다이얼 : 측정하고자 하는 적당한 접지저항값을 조정한다.

​

10. 배선에 사용되는 전선의 종류 및 공사방법

가. 내화배선

[비고]

  ▣ 내화전선의 내화성능은 버너의 노즐에서 75 [㎜]의 거리에서 온도가 750±5 [℃]인 불꽃으로 3시간 동안 가열한

       다음 12시간 경과 후 전선 간에 허용전류용량 3[A]의 퓨즈를 연결하여 내화시험 전압을 가한 경우 퓨즈가 단선되지

       아니하는 것. 또는 소방청장이 정하여 고시한 「내화전선의 성능인증 및 제품검사의 기술기준」에 적합할 것

​

나. 내열배선

나. 옥내소화전설비

다. 옥외소화전설비

라. 비상벨 · 자동식 사이렌 설비

마. 스프링클러설비 · 물분무소화설비 · 포소화설비

바. 이산화탄소소화설비, 할론소화설비, 분말소화설비

12. 소방용 케이블과 다른 용도의 케이블을 배선전용실에 함께 배선할 경우

  ① 소방용 케이블은 내화성능을 갖는 배선 전용실 등의 내부에 소방용이 아닌 케이블과 함께 노출하여 배선할 때 소방용

       케이블과 다른 용도의 케이블간의 피복과 피복간의 이격거리는 15 [㎝] 이상이어야 한다.

  ② 불연성 격벽을 설치한 경우에 격벽의 높이는 소방용 케이블과 다른 용도의 케이블 중 가장 굵은 케이블 지름의 1.5배

       이상이어야 한다.

【출제 예상 문제】

​

1. 전선 접속시 유의사항을 3가지 쓰시오.

   ① 접속으로 인해 전기저항이 증가하지 않을 것

   ② 접속부분의 전선의 강도를 20 [%] 이상 감소시키지 않을 것

   ③ 접속부분은 절연전선의 절연물과 동등이상의 절연내력이 있는 것으로 충분히 피복할 것

​

2. 소방펌프용 전동기의 명판에는 절연물의 최고 허용온도를 기호로 표기하고 있다. 다음 표의 빈칸을 완성하시오.

3. 저압 옥내배선의 금속관공사와 가요전선관공사에 사용되는 부품의 명칭을 쓰시오.

  가. 노출배관공사에서 관을 직각으로 굽히는 곳에 사용되는 부품 : 유니버설 엘보

  나. 금속관을 아웃렛박스에 로크너트만으로 고정하기 어려울 때 보조적으로 사용되는 부품  : 링리듀셔

  다. 가요전선관과 박스의 연결 : 스트레이트 박스 콘넥터

  라. 가요전선관과 금속(스틸)전선관의 연결 : 콤비네이션 커플링

  마. 가요전선관과 가요전선관의 연결 : 스프리트 커플링

​

4. 다음과 같은 배선도가 나타내는 의미를 모두 쓰시오.

[답안작성] 천장은폐배선으로 22[㎜] 후강전선관에 4[㎟] 45/750 [V] 저독성 난연 가교 폴리올레핀 절연전선 3가닥과

                  2.5 [㎟] 접지선 1가닥을 넣는다.

​

5. 다음과 같은 조건을 참고하여 배선도로 나타내시오.

  [조건] ① 배선 : 바닥은폐배선

            ② 전력선 : 3가닥, 가교폴리에틸렌 절연 비닐 시스 케이블 25 [㎟]

            ③ 접지선 : 1가닥, 접지용 비닐전선 6 [㎟]

            ④ 전선관 : 후강전선관 36 [㎜]

6. 다음은 금속관공사에 사용되는 자재이다. 자재의 사용용도에 대해 쓰시오.

   가. 부싱 : 전선의 절연피복을 보호하기 위하여 금속관 끝에 취부하여 사용한다.

   나. 유니언 커플링 : 관이 고정되어 있을 때 금속관 상호간을 접속하는데 사용한다.

   다. 유니버설 엘보 : 노출배관공사에서 금속관을 직각으로 굽히는 곳에 사용한다.

​

7. 그림은 금속관 공사의 한 예이다. 다음 물음에 답하시오.

  가. ① ~④ 에 들어갈 부품 명칭을 쓰시오.

    ① 노멀밴드           ② 커플링                ③ 새들                    ④ 환형 3방출 정크션 박스

  나. 노출배관으로 시공할 경우 ① 을 대체할 부품은 무엇인가 ? 유니버설 엘보

​

8. 후강전선관 배관을 콘크리트 슬리브에 매입하려고 한다. 전선관의 두께는 일반적으로 몇 [㎜]가 적당한가 ? 1.2 [㎜] 이상

​

9. 배관공사에 대한 사항이다. 다음 각 물음에 답하시오.

  가. 합성수지관 1본과 금속관 1본의 길이는 각각 몇 [m] 인가 ?

    ① 합성수지관 : 4 [m]        ② 금속관 : 3.66 [m]

  나. 금속관과 박스를 접속할 때에는 어떤 재료를 사용하며 접속 1개소에 최소 몇 개를 사용하는가 ? 로크너트 2개

  다. 강재전선관공사 중 노출배관공사에서 관을 직각으로 굽히는 곳에 사용하는 것으로서 3방향으로 분기할 수 있는 T형

        과 4방향으로 분기할 수 있는 크로스(Cross)형이 있는 자재의 명칭은 무엇인가 ? 유니버설 엘보

​

10. 비상전원의 내화내열전선 사용범위 중 분말소화설비의 배선범위를 그림에 직접 표시 하시오.

    [답안작성]

11. 소방용 케이블과 다른 용도의 케이블을 배선전용실에 함께 배선할 때 다음 각 물음에 답하시오.

  가. 소방용 케이블을 내화성능을 갖는 배선전용실 등의 내부에0 소방용이 아닌 케이블과 함께 노출하여 배선할 때 소방용

        케이블과 다른 용도의 케이블 간의 피복과 피복간의 이격 거리는 몇 [㎝] 이상이어야 하는가 ? 15 [㎝] 이상

  나. 부득이 하여 "(가)"와 같이 이격할 수 없어 불연성 격벽을 설치할 경우 격벽의 높이는 굵은 케이블 지름의 몇 배 이상이

        어야 하는가 ? 1.5 배 이상

12. 다음은 후강전선관에 대한 사항이다. 각 물음에 답하시오.

  가. 후강전선관의 호칭 표시방법은 ? 관내경 [㎜]의 근사값을 짝수로 표시

  나. 후강전선관 1본의 표준길이는 [m]는 ? 3.66 [m]

​

13. 그림과 같이 1개의 등을 2개소에서 점멸이 가능하도록 하려고 한다. 다음 각물음에  답하시오.

   가. ●3의 명칭을 쓰시오. 점멸기 (3로) 3로 스위치

   나. 배선에 가닥수를 표시하시오.

   다. 전선접속도(실제 배선도)를 그리시오.

14. 22[㎜] 후강전선관에 2.5[㎟] 450/750 [V] 저독성 난연 가교 폴리올레핀 절연전선 4가닥과 접지선 2.5 [㎟] 1가닥을 천장

      은폐배선하는 배선을 그림기호로 표시하시오.

15. 접지공사에서 접지봉과 접지선을 연결하는 방법 3가지를 쓰고, 이 중 내구성이 가장 높은 방법은 ?

   가. 연결방법 : 용융접속, 납땜접속, 전극 접지용 슬리브를 이용한 압착 접속

   나. 내구성이 가장 높은 방법 : 용융접속

​

16. 전자석 접지저항계 결선 및 명칭에 관한 다음 물음에 답하시오.

가. 접지저항을 측정하기 위한 회로도를 완성하시오.

나. ①, ② 의 명칭을 쓰고 역할을 설명하시오.

   ① 영점조정장치 : 지침이 '0'에 위치하도록 조정하는 장치

   ② 측정스위치 : 접지저항을 측정할 때 사용하는 장치

​

17. 금속관 공사에 사용되는 부속품에 대한 다음 각 물음에 답하시오.

  가. 박스나 캐비닛은 노크아웃의 지름이 금속관의 지름보다 큰 경우 박스나 캐비닛의 내외 양측에 사용하는 부품은 ?

       링 리듀셔

  나. 금속관 상호간의 접속에 사용하는 부품은 ? 커플링

  다. 금속관이 고정되어 있어 이것을 회전시켜 접속할 수가 없을 때 사용하는 부품은 ?  유니언 커플링

​

18. 소방설비의 배관배선공사에 대한 다음 각 물음에 답하시오.

   가. 금속관 말단의 모를 다듬기 위한 기구는 ? 리머

   나. 노출배관공사를 할 때 관을 직각으로 굽히는 곳에 사용하는 부품은 ? 유니버설 엘보

   다. 금속관과 박스를 접속할 때 사용하는 재료와 최소 설치개수는 ? 로크너트 2개

   라. 이 그림의 명칭은 ? 유니언 커플링

   마. 합성수지관 1본의 표준길이는 몇 [m]인가 ? 4 [m]

​

19. 다음은 옥내배선에 사용되는 심벌이다. 심벌의 의미를 설명하시오. (단, 영문약호는 우리말로 표현하여 설명할 것)

  [답안작성]

   (1) 16[㎜] 경질비닐전선관에 1.5[㎟] 450/750 [V] 저독성 난연 폴리올레핀 절연전선 4가닥을 넣은 천장 은폐배선

   (2) 16[㎜] 후강전선관에 2.5[㎟] 450/750 [V] 저독성 난연 폴리올레핀 절연전선 2가닥을 넣은 바닥 은폐배선

   (3) 28[㎜] 합성수지제 가요전선관에 전선이 들어 있지 않은 천장 은폐배선

   (4) 전선관의 철거를 말함

​

20. 다음 그림은 스프링클러설비의 블록다이어그램이다. 각 구성요소 사이 배선을 내화배선, 내열배선, 일반배선으로

       구분하여 블록다이어그램을 완성하시오.

  [답안작성]

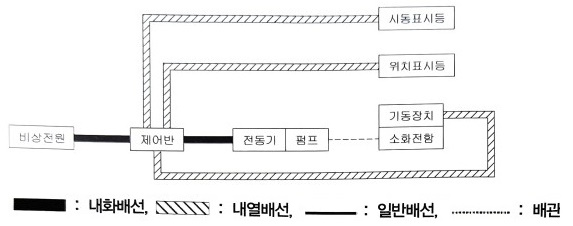

21. 다음 그림은 옥내소화전설비의 블록선도이다. 각 구성요소 간에 내화 · 내열 · 일반배선으로 배선하시오.

 [답안작성]

1. 비상방송설비의 배선 가닥수

※ 공통선을 1가닥씩 추가하는 이유는 비상방송설비의 화재안전기준에 "화재로 인하여 하나의 층의 확성기 또는 배선이

     단락 또는 단선되어도 다른 층의 화재통보에 지장이 없도록 할 것" 이란 규정에 의하여 각 층별로 공통선과 비상방송선

     을 별도로 배선을 하여야만 화재시 화재층에서 단선이 되어 비상방송이 출력되지 않더라도 다른 층에서는 비상방송이

     출력되도록 하기 위해서이다.

​

[참고] 비상방송설비 배선의 또 다른 명칭

2. 일제경보방식

  ① 비상방송 전용으로서 음량조정기가 없는 곳

    ※ 음량조정기 즉, 업무용 방송설비가 따로 없는 경우에는 방송설비에 전원을 공급해 주면되므로 2개선이 연결된다.

        그리고 화재시 단락이나 단선에도 방송에 지장이 없도록 하여야 하므로 각 층마다 별도의 2개 선이 연결된다.

  ▣ 배선내역

 ② 비상방송과 업무용배선을 겸용하는 설비

 ▣ 배선내역

3. 우선경보방식

  ① 비상방송 전용으로 #음량조정기 가 없는 곳

   ▣ 배선내역

  ② #비상방송 과 #업무용 #방송 을 겸용하는 #설비

   ▣ 배선내역

​

2. 그림과 같은 자동화재탐지설비의 평면도에서 ① ~ ⑧의 전선가닥수를 주어진 표의 빈칸에 쓰시오.

  [풀이] 전선의 접속도를 그려보면 다음과 같다.

  답안작성

3. 다음 조건과 도면을 참조하여 각 물음에 답하시오.

  [조건]

   ⊙ 주요 구조부는 #내화구조 이다.

   ⊙ 층고는 3.5 [m] 이다

   ⊙ 사용되는 감지기의 종별은 모두 1종으로 한다.

   ⊙ 계단의 감지기는 다른 층에 설치된 것으로 한다.

   ⊙ 화장실에는 감지기를 설치하지 않는다.

가. 경계구역 면적[㎡]을 산정하고 그 면적에 최소 경계구역수를 쓰시오.

   ▣ 수평적 경계구역 : (40 × 15) - (3 × 2) = 594 [㎡]

         ∴ 594 ÷ 600 = 0.99 ≒ 1경계구역

         ※ 수직적 경계구역은 수평적 경계구역에서 제외

  나. 위 도면에서 설비상 잘못된 곳을 6가지 지적하고 바르게 설명하시오.

     ① 사무실 B에 차동식 스포트형 감지기가 1개 설치되어 있다. ⇒ 2개 설치

          ※ 13 × 7 = 91 [㎡] ∴ 91 ÷ 90 =1.01 ≒ 2개

    ② 사물실 C에 차동식 스포트형 감지기가 2개 설치되어 있다. ⇒ 4개 설치

         ※ 23 × 13 - 4 × 9 = 263 [㎡] ∴ 263 ÷ 90 = 3.26 ≒ 4 개

   [차동식 스포트형 감지기 설치

​   ③ 복도에 연기감지기가 1개 설치되어 있다. ⇒ 2개 설치

       ▣ 면적 : 2 × 31 = 61 [㎡] ∴ 61 ÷ 150 = 0.4 ≒ 1개

       ▣ 거리기준 : 31 ÷ 30 = 1.03 ≒ 2개

           ∴ 연기감지기 설치개수 : 2개

​

    ※ 연기감지기 설치 기준

     ㉠ 연기감지기의 부착높이별 바닥면적 기준

                                                                                                                                                                     [단위 : ㎡]

  가. ① ~ ⑦ 에 해당하는 곳의 배선 가닥수는 몇 가닥인가 ?

     ① 4가닥       ② 2가닥          ③ 2가닥          ④ 2가닥          ⑤ 2가닥        ⑥ 2가닥          ⑦ 4가닥

  나. ⑧ 에 사용되는 종단저항수는 몇 개인가 ? 1개

  다. HFIX 전선의 명칭을 쓰시오. 450 / 750 [V] 저독성 난연 폴리올레핀 절연 전선

​

5. 다음은 #자동화재탐지설비 의 계통도이다. 조건을 보고 각 물음에 답하시오.

  [조건]

   ⊙ 설비의 설계는 경제성을 고려하여 선정한다.

   ⊙ 건물의 연면적은 5,500[㎡] 이다.

   ⊙ 공통선은 상층에서 부터 기준으로 시작하여 회로를 선정한다.

   ⊙ 경종과 표시등의 공통선은 회로 공통선과 별도로 하되 최소의 전선수로 한다.

  가. 계통도상의 ⓐ ~ ⓕ의 전선가닥수는 최소 몇 가닥이 필요한가 ?

     [풀이] 우선 경보방식 : 5층이상 3천[㎡] ⇒ 11층 이상 (공통주택 16층) 변경되었지만

               예전 규정을 적용하여 우선 #경보 방식 배선방식으로 문제를 풀도록 하겠음

   ⓕ 7회선 : 공 1, 공 1, 표 1, 발 1, 경 1, 회 2 = 1+1+1+1+1+2 = 7회선

         회선수 : 실내 감지기 1회선, 계단 감지기 1회선 합계 2회선

   ⓔ 9회선 : 공 1, 공 1, 표 1, 발 1, 경 2, 회 3 = 1+1+1+1+2+3 = 9회선

   ⓓ 11회선 : 공 1, 공 1, 표 1, 발 1, 경 3, 회 4 = 1+1+1+1+3+4 = 11회선

   ⓒ 14회선 : 공 1, 공 1, 표 1, 발 1, 경 4, 회 6 = 1+1+1+1+4+6 = 14회선

   ⓑ 16회선 : 공 1, 공 1, 표 1, 발 1, 경 5, 회 7 = 1+1+1+1+5+7 = 16회선

   ⓐ 19회선 : 공 2, 공 1, 표 1, 발 1, 경 6, 회 8 = 2+1+1+1+6+8 = 19회선

 나. 계통도상의 발신기 세트 내장되어 있는 주요 부분 3가지를 쓰시오.

   ① 경종        ② 위치표시등            ③ 발신기

 다. 그림기호 ① 은 어떤 감지기의 그림인가 ? 차동식 스포트형 감지기

 라. 그림기호 ② 는 연기감지기이다. 이 감지기를 "매입형"으로 공사할 때의 그림기호를 그리시오.

마. 그림기호 ③은 정온식 스포트형이다. "방수"인 것을 표시한 때의 그림기호를 그리시오.

6. 다음 그림은 자동화재탐지설비의 평면을 나타낸 도면이다. 이 도면을 보고 각 물음에 답하시오. (단, 각 실은 이중천장이

    없는 구조이며, 전선관은 16 [㎜] 후강 스틸 전선관을 사용하여 콘크리트 내 매입 시공한다)

나. 인건비

[표 1] 전선관 배관

[표2] 박스(Box) 신설

[표 3] 자동화재경보장치 설치

[표 4] 옥내 배선

                                                                                                                                                    [m당, 직종 : 내선전공]

[답안작성]

가. 내선전공의 노임요율 및 공량

나. #인건비

​

1. 견 적

가. 부싱 및 로크너트

  ① 부싱 : 전선의 절연피복을 보호하기 위하여 금속판 끝에 취부하여 사용하는 것으로서 전선관과 박스(Box) 또는 함의

                 접속 개소마다 사용한다.

  ② 로크너트 : 박스(Box)와 금속관을 고정할 때 사용하는 것으로서 박스 구멍당 2개를 사용한다. 즉, 전선관과 박스 (Box)

                        또는 함의 접속 개소마다 2개를 사용한다.

                        ( 부싱개수 = 풀박스 (Pull box) × 2배 )

나. 박스 (Box)

  ① 4각 박스

    ⊙ 4방출 이상 (문제의 조건에 따라서 산출)

    ⊙ 한쪽 면이 2방출 이상

    ⊙ 발신기 세트 · 수신기 · 부수신기 · 제어반 · 수퍼비죠리판넬(SVP) · 수동조작함(RM)

  ② 8각 박스

    ⊙ 4각 박스 사용처 이외의 곳

    ⊙ 감지기 · 유도등 · 사이렌 · 방출표시등 · 습식밸브 · 건식밸브 · 준비작동식 밸브 · 일제 살수식밸브 등

[4각 박스]

[8각 박스]

   ⊙ 4각 박스는 옆으로 구멍이 면마다 2개가 있다.

   ⊙ 8각 박스는 옆으로 구멍이 면마다 1개가 있다.

​

다. 박스와 감지기 설치

  ▣ 감지기는 박스에 연결하여 설치하게 되고 통상 박스하나에 감지기 하나를 설치한다.

▣ 위 그림과 같이 박스 하나에 감지기가 하나 설치가 되고 박스의 구멍에는 구멍마다 부싱 1개와 #로크너트 2개로

       연결하게 된다.

  ▣ 8각 박스는 옆으로 구멍이 하나씩 있어 4방출을 할 수 있다.

  ▣ 4각 박스는 옆으로 면당 구멍이 2개 있어 면당 2방출을 할 수 있다.

[수신기와 제어반]

  ▣ 수신기 : #자동화재탐지설비 에 설치하는 장치

  ▣ #제어반 : #소화설비 등에 설치되는 장치

    ※ 어떤 소방대상물에 자동화재탐지설비만 있으면 수신기라고 하고 어떤 소방대상물에 자동화재탐지설비와 옥내

        소화전, 스프링클러설비 등 소화설비가 있으면 이 경우 수신기를 복합수신기 세트 즉 제어반이라고 한다.

​

▣ 박스의 사용처

▣ 풀 박스 (Pull Box) : 전선관의 배선이 긴 곳 또는 굴곡개소가 많은 부분에 설치하여 시공을 용이하게 하기 위한 박스

​

라. 품셈표

   ① 공량계 = 수량 × 내선전공 공량

   ② #노임단가 = 문제의 단서에 주어짐

   ③ #노무비 = 공량계 × 노임단가

[공구손료, 잡재료비]

  ① 공구손료 : 일반공구 및 시험용 계측기구류의 손료로서 공사중 상시 일반적으로 사용하는 것을 말하며, 직접노무비

                        (노임할증, 제수당, 상여금 및 퇴직급여충당금 등은 제외)의 3[%]까지 계상한다.

  ② 잡재료비 : 잡재료비는 설계내역에 표시하여 계상하되 주재료비의 2~5 [%]까지 계상한다.

  ※ #내선전공 #공량 반영률

    ⊙ 감지기 : 0.1 ⇒ 감지기 100개면 100개 × 0.1 = 10 [인]

    ⊙ P형 수신기 : (기본) 개당 6 [인], 회선당 할증 0.3 [인]

       ◈ 실제 #회선수 : 7회로 (발신기 7개)

       ◈ #수신기 (10회로 : 수신기는 5회 단위 사용함으로)

          ∴ 수신기 전공 : 6 + (7 × 0.3) = 8.1 [인]

​

【 예제 】 아래 그림과 같이 시공할 때 필요한 전선관과 전선의 견적을 산출하시오.

              단, 감지기 전선관은 16C를 사용하고 기타 전선관은 22C를 사용한다.

    ⊙ #전선관 16 C : 10 [m] × 5 곳 = 50 [m]

    ⊙ 전선관 22 C : 20 [m] × 1곳 = 20 [m]

  ◈ #전선 1.5 [㎟] : 10 [m] × 2가닥 × 4개소 = 80 [m]

      10 [m] × 4가닥 × 1개소 = 40 [m]

        ∴ 소계 120 [m] × 1.1 = 132 [m]

      ※ 전선을 연결하려면 약 10%의 #여유분 을 둔다.

 ◈ 2.5[㎟] : 20 [m] × 6가닥 = 120 × 1.1 = 132 [m]
