이산화탄소 및 할로겐 화합물 소화설비 : 소화설비의 부대전기설비

【이산화탄소 소화설비】

​

▣ 이산화탄소 소화약제를 방사하여 실내의 산소 농도를 낮추거나 연소면의 공기공급을 차단하여 소화하는 설비

​

1. 이산화탄소 소화설비 수동식 기동장치의 설치기준

  ① 전역방출방식은 방호구역마다, 국소방출방식은 방호대상물 마다 설치할 것

  ② 해당 방호구역의 출입구 부분 등 조작을 하는 자가 쉽게 피난할 수 있는 장소에 설치할 것

  ③ 기동장치의 조작부는 바닥으로 부터 높이 0.8[m] 이상 1.5 [m] 이하의 위치에 설치하고, 보호판 등에 따른 보호장치를

       설치할 것

  ④ 기동장치에는 그 가까운 곳의 보기 쉬운 곳에 "이산화탄소 소화설비 기동장치"라고 표시한 표지를 할 것

  ⑤ 전기를 사용하는 기동장치에는 전원표시등을 설치할 것

  ⑥ 기동장치의 방출용 스위치는 음향경보장치와 연동하여 조작될 수 있는 것으로 할 것

​

2. 이산화탄소 소화설비 제어반 및 화재표시반의 설치기준

  ① 제어반은 수동기동장치 또는 감지기에서의 신호를 수신하여 음향경보장치의 작동, 소화약제의 방출 또는 지연 기타의

     제어기능을 가진 것으로 하고, 제어반에는 전원표시등을 설치할 것

  ② 화재표시반은 제어반에서의 신호를 수신하여 작동하는 기능을 가진 것으로 하되, 다음 기준에 따라 설치할 것

    ㉠ 각 방호구역마다 음향경보장치의 조작 및 감지기의 작동을 명시하는 표시등과 이와연동하여 작동하는 벨 · 부저 등의

         경보기를 설치할 것. 이 경우 음향경보장치의 조작 및 감지기의 작동을 명시하는 표시등을 겸용할 수 있다.

    ㉡ 수동식 기동장치는 그 방출용 스위치의 작동을 명시하는 표시등을 설치할 것

    ㉢ 소화약제의 방출을 명시하는 표시등을 설치할 것

    ㉣ 자동식 기동장치는 자동·수동의 절환을 명시하는 표시등을 설치할 것

  ③ 제어반 및 화재표시반의 설치장소는 화재에 따른 영향, 진동 및 충격에 따른 영향 및 부식의 우려가 없고 점검에 편리

       한 장소에 설치할 것

  ④ 제어반 및 화재표시반에는 해당 회로도 및 취급설명서를 비치할 것

  ⑤ 수동잠금밸브의 개폐여부를 확인할 수 있는 표시등을 설치할 것

​

3. 이산화탄소 소화설비 음향경보장치의 설치기준

  ① 수동식 기동장치를 설치한 것은 그 기동장치의 조작과정에서 자동식 기동장치를 설치한 것은 화재감지기와 연동하여

       자동으로 경보를 발하는 것으로 할 것

  ② 소화약제의 방사개시 후 1분 이상 경보를 계속할 수 있는 것으로 할 것

  ③ 방호구역 또는 방호대상물이 있는 구획 안에 있는 자에게 유효하게 경보할 수 있는 것으로 할 것

  ④ 증폭기의 재생장치는 화재시 연소의 우려가 없고, 유지관리가 쉬운 장소에 설치할 것

  ⑤ 방호구역 또는 방호대상물이 있는 구획의 각 부분으로 부터 하나의 확성기까지의 수평거리는 25 [m] 이하가 되도록 할

       것

  ⑥ 제어반의 복구 스위치를 조작하여도 경보를 계속 발할 수 있는 것으로 할 것

​

[참고] 제어반에서 기동스위치 조작시 기동용기가 개방되지 않는 이유

① 기동 스위치 불량 (접점불량 등)  ② 제어반의 전원공급차단  ③ 제어반과 전자개방밸브(솔레노이드 밸브) 사이에 연결된 배선의 단선 또는 오접속  ④ 제어반에 설치된 기동용 시한계전기(타이머) 불량  ⑤ 전자개발밸브 (솔레노이드 밸브) 코일 단선 또는 절연불량

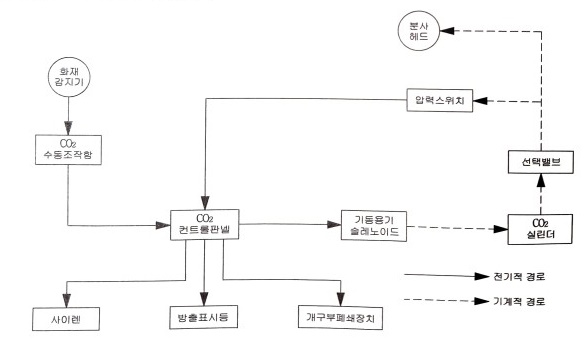

4. 이산화탄소(CO2) 설비의 블록 다이어그램



5. 이산화탄소 소화설비 동작순서

  ① 2개 이상의 감지기 회로 작동

  ② 수신반에 신호

  ③ 화재표시등, 지구표시등 점등

  ④ 사이렌 경보

  ⑤ 기동용기 솔레노이드 개방

  ⑥ 약제방출

  ⑦ 압력스위치 작동

  ⑧ 방출표시등 점등

​

【 출제 예상 문제 】

​

1. 다음은 이산화탄소 소화설비에 대한 설명이다. ( ) 안에 알맞은 말을 넣으시오.

  가. 전역방출방식에 있어서는 (방호구역) 마다, 국소방출방식에 있어서는 (방호대상물) 마다 설치할 것

  나. 기동장치의 조작부 설치 높이를 쓰시오. 바닥으로 부터 0.8 [m] 이상 1.5 [m] 이하

  다. 수동식 기동장치의 타이머를 순간 정지시키는 기능의 스위치(비상스위치)를 설치하는 목적은 ?

        소화약제의 방출 지연

​

2. 이산화탄소 소화설비에 음향경보장치를 설치하려고 한다. 방호구역 또는 방호대상물이 있는 구획의 각 부분으로 부터

    하나의 확성기까지의 수평거리는 몇 [m] 이하로 하여야 하며, 소화약제의 방사 개시 후 음향경보장치는 몇 분 이상 경보

    를 계속할 수 있게 하여야 하는가 ? ① 수평거리 25 [m] 이하, ② 경보시간 : 1분 이상

​

3. 이산화탄소 소화설비의 제어반에서 수동으로 기동스위치를 조작하였으나 기동용기가 개방되지 않았다. 기동용기가

     개방되지 않는 이유에 대하여 전기적 원인 4가지만 쓰시오. (단, 제어반의 회로기판은 정상이다)

  ① 기동스위치 불량

  ② 제어반의 전원공급 차단

  ③ 제어반에 설치된 기동용 시한계전기 불량

  ④ 전자개방밸브 코일단선 또는 절연불량

​

4. 다음은 가스압 기동방식 CO2 설비의 계통을 블록 다이어그램으로 나타낸 것이다.

    □ 안에 나타나 있지 않은 장치명을 기재하고 그 장치의 기능에 대해 요약 설명하시오.



[답안작성]

  ① 압력스위치 : 선택밸브의 개방에 따른 소화약제가 방출되면 이 압력에 의해 컨트롤판넬에 신호를 보냄

  ② 방출표시등 : 소화가스의 방출을 알려 실내로의 입실 금지

​

【할로겐 화합물 소화약제】

  ▣ 할로겐 화합물 소화약제를 방사하여 연쇄반응을 차단하는 억제 효과 (부촉매 효과)를 이용하여 소화하는 설비

​

1. 할로겐 화합물 소화설비의 작동흐름



[작동순서]

  ① 2개 이상의 감지기 회로 작동

  ② 수신반에 신호

  ③ 화재표시등, 지구표시등 점등

  ④ 사이렌 경보

  ⑤ 기동용기 솔레노이드 개방

  ⑥ 약제 방출

  ⑦ 압력스위치 작동

  ⑧ 방출표시등 점등

​

2. 할로겐 화합물 소화설비 기기의 설치장소 및 설치 목적

  ① 경보 사이렌

    ⊙ 설치 위치 : 방호구역 내

    ⊙ 설치목적 : 음향으로 경보하여 방호구역 내에 있는 사람을 대피시키기 위하여

  ② 수동조작함

    ⊙ 설치위치 : 방호구역외 출입구 옆의 조작이 용이한 장소

  ③ 방출표시등

    ⊙ 설치위치 : 방호구역 외 출입구 상부

    ⊙ 설치목적 : 소화약제의 방출을 알리고 외부인의 출입을 금지시키기 위하여

  ④ 압력스위치

    ⊙ 설치위치 : 저장용기실 (실린더실) 선택밸브 2차측

     ※ 선택밸브 : 화재가 발생한 방호구역에만 소화약제가 방출되도록 하는 밸브

​

【 출제 예상 문제 】

​

  1. 할론 소화설비에 설치되는 방출표시등 및 사이렌의 설치위치와 설치 목적을 쓰시오.

    가. 사이렌

     ① 설치위치 : 방호구역내

     ② 설치목적 : 음향으로 경보를 알려 실내에 있는 인명을 대피시킨다.

   나. 방출등

    ① 설치위치 : 방호구역외 출입구 상부

    ② 설치목적 : 소화약제의 방출을 알려 외부인의 출입을 금지시킨다.

​

2. 할론 1301 설비에 설치되는 방출지연스위치의 기능에 대하여 설명하시오.

  [답안작성]

    ▣ 자동복귀형 스위치로서 수동식 기동장치의 타이머를 순간 정지시키는 기능의 스위치

​
