1. 전자개폐기에 의한 펌프용 전동기의 기동 정지회로이다. 다음 동작설명과 같이 동작이 되도록 푸시버튼 스위치 a, b접점

     과 전자개폐기 보조 a,b접점을 도면에 그려 넣으시오.

[동작]

  ① 전원을 투입하면 녹색램프 GL이 켜진다.

  ② 푸시버튼 스위치 a접점을 누르면 (ON하면) 전자개폐기 코일 MC에 전류가 흘러 주접점 MC가 닫히고, 전동기가 회전

       되는 동시에 GL램프가 꺼지고 RL램프가 켜진다. 이 때 푸시버튼 스위치에서 손을 떼어도 이 동작은 계속된다.

  ③ 푸시버튼 스위치 b접점을 누르면(OFF하면) 전동기가 멈추고 RL램프는 꺼지며, GL 램프가 다시 점등된다.

[답안작성]

2. 다음 그림은 급수펌프의 미완성 시퀀스 제어회로이다. 조건을 참조하여 회로를 완성하시오.

[조건]

  ▣ 전원을 투입하면 GL램프가 점등된다.

  ▣ PBS-on 하면 전동기가 기동되며 GL램프가 소등되고, RL램프가 점등된다.

  ▣ 전동기가 기동된 후 일정시간이 지나면 정지한다.

  ▣ 전동기 기동 중 열동계전기(THR)가 작동하면 전동기가 정지하고 YL램프가 점등된다.

[답안작성]

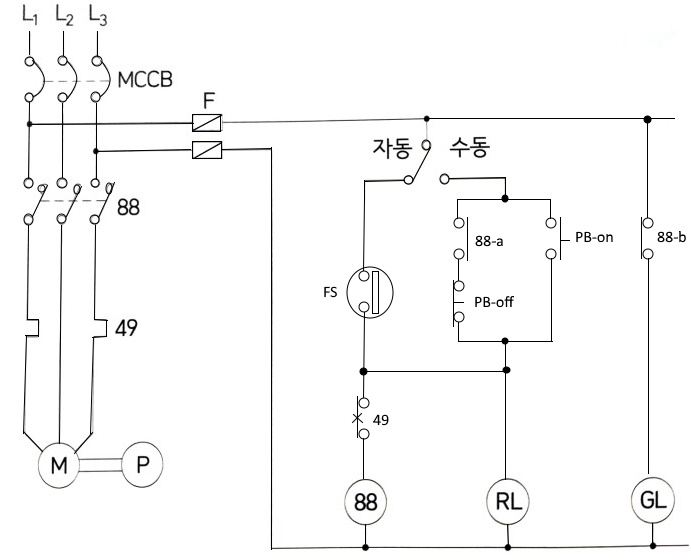

3. 아래 그림은 플로트 스위치에 의한 펌프모터의 레벨제어에 대한 미완성 도면이다.  다음 각 물음에 답하시오.

가. 다음 조건을 이용하여 도면을 완성하시오.

 [동작조건}

  ① 전원이 인가되면 GL램프가 점등된다.

  ② 자동일 경우 플로트스위치가 붙으면 (동작하면) RL램프가 점등되고, 전자접촉기 88이 여자되어 GL램프가 소등되며,

       펌프모터가 동작한다.

  ③ 수동일 경우 누름버튼스위치 PB-on를 ON 시키면 전자접촉기 88이 여자되어 RL램프가 점등되고 GL램프가 소등되며,

       펌프모터가 작동한다.

  ④ 수동일 경우 누름버튼스위치 PB-off를 OFF시키거나 계전기 49가 동작하면 RL램프가 소등되고, GL램프가 점등되며,

       펌프모터가 정지한다.

​

[기구 및 접점 사용조건]

  88 1개, 88-a 접점 1개, 88-b접점 1개, PB-on 접점 1개, PB-off 접점 1개, RL램프 1개, GL램프 1개, 계전기 49-b접점 1개,

   플로트스위치 FS 1개

나. 49와 MCCB의 우리말 명칭은 무엇인가 ?

   ① 49 : 열동계전기 (회전기 온도계전기)

   ② MCCB : 배선용 차단기

​

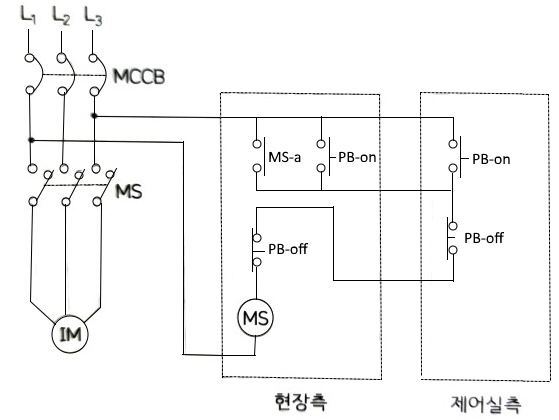

4. 유도전동기 IM을 현장측과 제어실측 어느 쪽에서도 기동 및 정지제어가 가능하도록 가장 간단하게 배선하시오.

[답안작성]

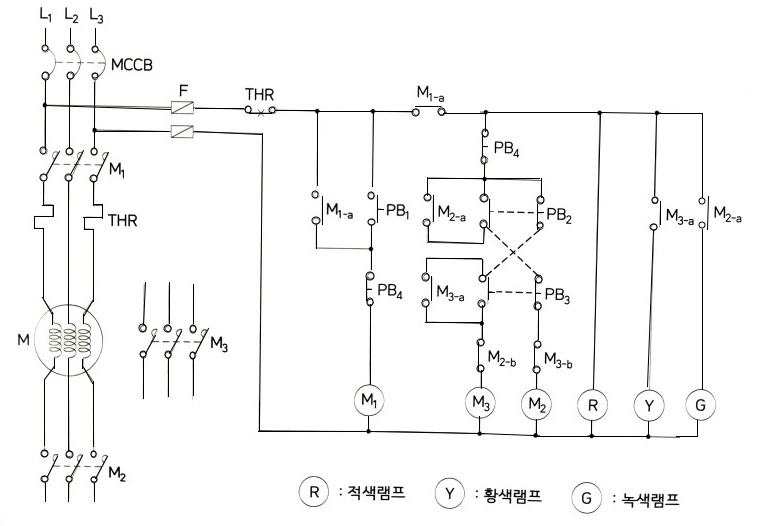

5. 다음 도면은 Y-△기동회로의 미완성 회로이다. 이회로를 보고 다음 각 물음에 답하시오.

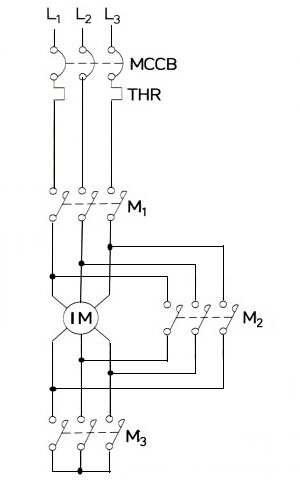

가. 주회로 부분의 미완성 Y-△ 회로를 완성하시오.

나. 누름 버튼스위치 PB1을 누르면 어느 램프가 점등되는가 ? R 적색램프

다. 전자개폐기 M1이 동작되고 있는 상태에서 PB2를 눌렀을 때 어느 램프가 점등되는가 ?

    ▣ G 녹색램프

라. 전자개폐기 M1이 동작되고 있는 상태에서 PB3를 눌렀을 때 어느 램프가 점등되는가 ?

    ▣ Y 황색램프

마. Thr은 무엇을 나타내는가 ? 열동계전기 b접점

바. MCCB의 원어에 대한 우리말 명칭은 ? 배선용 차단기

​

6. 도면은 농형 3상 유도전동기의 정 · 역전 정지제어의 미완성회로이다. 동작조건과 도면을 이용하여 다음 각 물음에

     답하시오. (단, 나, 다, 라의 물음에는 한개의 도면으로 작성하도록 한다.

[동작조건]

  ① F-MC는 정전용 전자접촉기, R-MC는 역전용 전자접촉기이다.

  ② GL램프는 정전용 표시램프, RL램프는 역전용 표시램프이다.

  ③ PBS-1은 a접점으로 정전용 누름버튼스위치, PBS-2는 a접점으로 역전용 누름 버튼스위치, PBS-3은 b접점으로 정지

      용 누름버튼스위치이다.

  ④ PBS-1을 ON하면 F-MC가 여자되어 전동기 IM이 정회전하며, GL이 점등된다. PBS-1에서 손을 떼어도 회로는 자기

       유지되어 전동기는 계속 정회전하며, GL은 계속 점등되게 된다.

  ⑤ 역회전을 시키기 위해서는 PBS-3을 OFF하여 전동기를 정지시킨 다음 PBS-2를 ON 하여야 한다. PBS-3를 OFF하고,

        PBS-2를 ON하면 전동기는 역회전하며, RL램프가 점등하게 된다. 이 때에도 누름 버튼 스위치에서 손을 떼어도 회로

        는 자기유지되어 계속 역회전하며, RL램프도 계속 점등된다.

  ⑥ 정회전시에는 역회전이 되지 않도록 되어 있고, 반대로 역회전시에도 정회전이 되지 않아야 한다.

  ⑦ 전동기가 과부하되어 과전류가 흐를 때 THR이 동작되어 회로를 차단시키며, 전동기를 멈추게 한다.

가. 배선용차단기 MCCB의 주된 역할을 설명하시오.

나. 열동형 과전류차단기 THR과 그의 접점(b접점)을 회로에 그려 넣으시오.

다. 정 · 역이 가능하도록 주회로 부분의 R-MC의 주접점을 그려 넣으시오.

라. 보조회로에 F-MC의 보조접점과 R-MC의 보조접점을 그려서 동작조건이 만족되도록 미완성회로를 완성하시오.

​

7. 다음 도면은 상용전원과 예비전원의 절환회로이다. 미완성된 부분을 완성하시오.

[답안작성]

8. 3상유도전동기의 전전압 기동방식 회로의 미완성 도면이다. 이 도면을 주어진 조건과 부품들을 사용하여 완성하시오.

     (단, 조작회로는 220[V]로 구성하며, 푸시버튼 스위치는 ON용 1개, OFF용 1개를 사용한다)

[조건]

  ① 전자접촉기 MC 및 그 보조접점을 사용한다.

  ② 정지표시등 GL은 전원표시등으로 사용하며, 전동기 운전시에는 소등되도록 한다.

  ③ 운전표시등 RL은 운전시의 표시등으로 사용한다.

  ④ 퓨즈를 사용한다.

  ⑤ 부저는 열동계전기가 동작된 다음에 리셋 버튼을 누를 때까지 계속 울리도록 C접점을 사용해서 그리도록 한다.

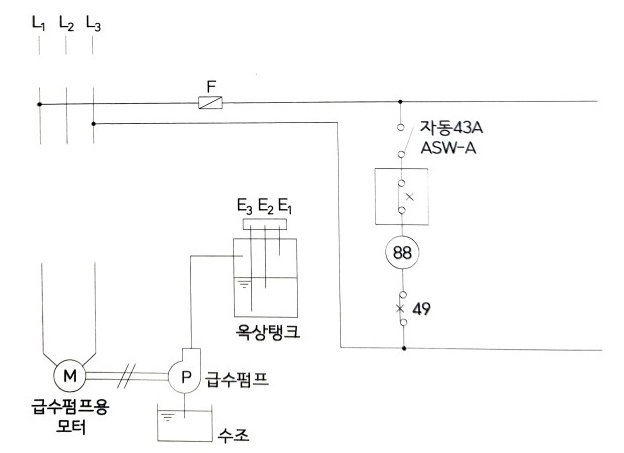

9. 아래 그림은 급수펌프를 전극에 의하여 자동운전하기 위한 시퀀스도이다. 그림을 이용하여 다음 각 물음에 답하시오.

     (단, 다와 라의 문항은 한 도면으로 작성할 것)

가. 49와 88의 명칭을 우리말로 표현하시오.

   ① 49 : 열동계전기      ②  88 : 전자접촉기

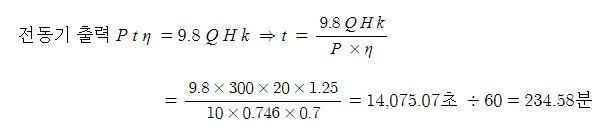

나. 도면의 옥상탱크는 지상 20[M]의 위치에 설치되어 있고, 이 옥상 탱크의 용량은 300[㎥]이라고 한다. 이 옥상탱크에

      물을 양수하는데 10마력의 전동기를 사용한다면 몇 분 후에 물이 가득차겠는가 ? (단, 펌프의 효율은 70[%]이고

      여유계수는 1.25이다)​

다. 주회로 부분에 MCCB, 88의 주접점,를 설치하여 도면을 작성하시오.

라. 제어회로에 정지시에는 GL등, 운전시에는 RL등이 점등되도록 GL등과 RL등을 설치하시오.

[답안작성]

10. 그림과 같이 미완성된 3상 유도전동기의 전전압기동 조작회로를 완성하시오.

[답안작성]

11. 다음 주어진 도면은 옥내 소화전설비의 3개소 기동정지회로의 미완성 도면이다. 조건을 참조하여 다음 각 물음에

       답하시오.

[조건]

  ① 각 층에는 옥내소화전이 1개씩 설치되어 있다.

  ② 이미 그려져 있는 부분은 수정하지 않는다.

  ③ 그려진 접점을 삭제하거나 별도로 접점을 추가하지 않는다.

​

가. MCCB의 우리말 명칭을 쓰시오. 배선용 차단기

나. 각 층에서 수동기동 및 정지 기능을 할 수 있도록 도면을 완성하시오.

12. 그림은 옥상에 시설된 탱크에 물을 올리는데 사용되는 양수펌프의 수동 및 자동 제어운전회로도이다. ① ~ ⑦ 까지의

       명칭을 쓰시오

[답안작성]

  ① 배선용 차단기                  ② 열동계전기                         ③ 리미트 스위치

  ④ 정지용 푸시버튼스위치    ⑤ 기동용 푸시버튼스위치     ⑥ 전자접촉기 보조접점

  ⑦ 수동복귀 b접점(열동계전기 b접점

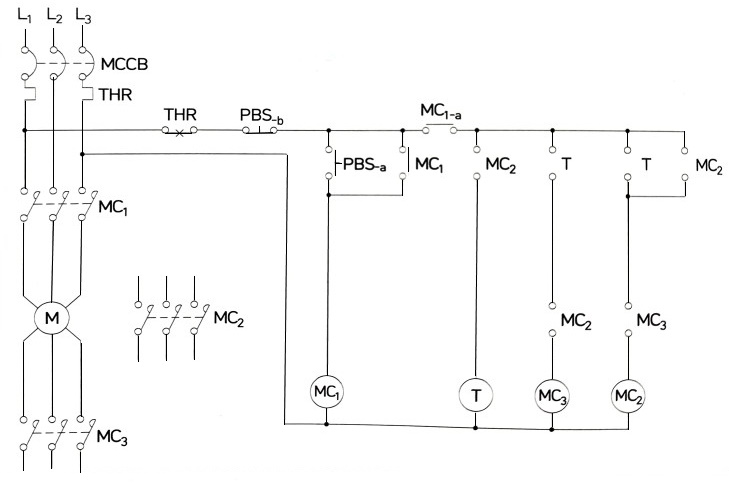

13. 아래도면은 Y-△ 기동회로의 미완성 회로이다. 이 회로를 보고 다음 각 물음에 답하시오.

가. 도면의 미완성 부분에 결선하고 접점을 표시하시오.

나. 이 기동방식을 채용하는 이유는 무엇인가 ? 기동전류를 작게 하기 위하여

다. 회로의 동작설명에 관한 사항이다. (   ) 안을 채우시오.

  ① 기동용 푸시버튼스위치 PBS-a를 누르면 전자개폐기 ( MC1)이 여자되어 MC1-a 접점에 의해 전자개폐기 ( MC1)가

        여자된다.

  ② 타이머의 설정된 시간이 지난 후 ( T-b )접점에 의해 전자개폐기 ( MC3)가 소자되고 ( T-a)접점에 의해 전자개폐기

       ( MC2)가 여자된다.

  ③ 전동기의 Y결선과 △결선의 동시투입을 방지하기 위하여 인터록접점 (MC2-b)와 (MC3-b)가 있다.

  ④ 운전중 과부하가 걸리면 ( 열동계전기(수동복귀 b접점) )이 작동하여 전동기를 정지시킨다.

​

14. 아래 도면은 전동기의 Y-△ 기동회로이다. 이 회로를 보고 다음 각 물음에 답하시오.

가. 주회로의 단선도를 복선도로 나타내시오.

나. 회로에서 표시등 PL, GL, WL, RL은 각자 어떤 상태를 나타내는지 쓰시오.

  ① PL : 주회로 전원 표시등             ② GL : 보조회로 전원 표시등

  ③ WL : Y 기동 표시등                    ④ RL : △ 운전표시등

15. 아래 도면과 같은 회로를 누름버튼스위치 PB1 또는 PB2 중 먼저 ON 조작된 측의 램프만 점등되는 병렬우선회로가

      되도록 고쳐서 그리시오. (단, PB1 측의 계전기는 R1, 램프는 L1 이며, PB2측 계전기는 R2, 램프는 L2이다. 또한 추가

      되는 접점이 있을 경우에는 최소수만 사용하여 그리도록 한다.

[답안작성]

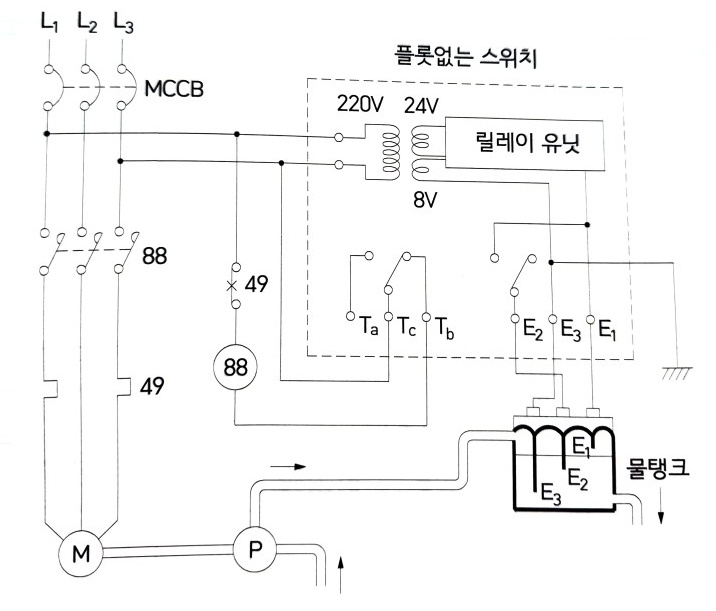

16. 다음 그림은 전극식 레벨제어로서 플롯이 없는 스위치에 의한 자동급수 제어회로이다. 이 도면을 보고 각 물음에

      답하시오.

가. 자동급수 제어회로의 일부분을 변경하는 것만으로도 자동배수 제어회로가 된다. 어떤 접속을 변경하면 되는가 ?

       Tb 단자에 접속된 전선을 Ta단자로 변경하여 접속한다.

나. 플로트 스위치에 대한 제어와 비교할 때 장점을 2가지만 쓰시오.

  ① 고장률이 낮다.

  ② 감전의 위험이 적다.

다. 전극 E1, E2, E3를 접속하는 배선에 접지를 하고자 한다. 어느 쪽에 접지를 하면 되는가 ? E3

라. 제어기구 번호 49와 88의 명칭을 쓰시오.

   ① 49 : 열동계전기 (회전기 온도 계전기)

   ② 88 : 전자접촉기 (보기용 접촉기)

​

#병렬우선회로 #인터록 #전동기제어 #Y-△기동 #급수펌프 #스프링클러 #역회전

#열동계전기 #전자접촉기 #주회로 #제어회로 #보조회로 #푸시버튼스위치 #리미트스위치 #유도전동기 #타이머 #한시동작순시복귀 #배선용차단기 #서멀릴레이 #퓨즈

#기동전류 #배수펌프 #계전기 #시퀀스

1. 1개소에서 전동기의 기동 정지 회로

가. 전동기 기동 정지 시퀀스 회로

[동작설명]

  ① 전원이 투입 (MCCB를 투입) 되면 녹색램프 GL이 켜진다.

  ② 누름버튼스위치 PB2-a를 ON시키면 누르면 전자개폐기 코일 MC에 전류가 흘러 주접점 MC가 닫히고, 전동기가 회전

       하는 동시에 GL램프가 꺼지고 RL램프가 켜진다. 이때 누름버튼 스위치에서 손을 떼어도 이 동작은 계속된다.

       (자기유지)

  ③ 누름버튼 스위치 PB1-b를 OFF시키거나, 열동계전기 THR이 동작하면 전동기는 멈추고 RL램프는 꼬지며, GL램프가

       다시 점등된다.

​

<참고> 자동제어기구 번호

다. ON, OFF 스위치와 자기유지

  ① ON스위치와 OFF스위치는 직렬로 접속하여야 한다.

  ② ON스위치와 자기유지 접점은 병렬로 접속하여야 한다.

  ③ 스위치와 계전기의 위치 때문에 배선이 어렵게 그려져 있으나 다음의 회로도와 같은 회로도이다.

라. 전동기 기동 시퀀스 (열동계전기로 전동기 보호)

<동작설명>

  ① 전원이 투입(MCCB를 투입)되면 정지표시등 RL이 점등된다.

  ② 누름버튼 스위치 On용 PBS-on 을 누르면 전자접촉기 MC가 여자되어 주접점 MC가 닫히고 전동기는 운전, 기동표시

       등 GL은 점등, 정지표시등 RL은 소등된다. 이 때 누름버튼 스위치 ON용 OBS-off를 누르거나 열동계전기 THR이 동작

       하면 전동기가 멈추고 기동표시등 GL은 소등, 정지표시등 RL은 점등된다.

​

2. 2개소에서 전동기의 기동정지 시퀀스 회로

가. 열동계전기가 있는 경우

<동작설명>

 ① 전원이 투입 (MCCB를 투입) 된 상태에서 PB-on 스위치를 ON시키면 전자접촉기 MC가 여자되어 전자접촉기 주접점이

      폐로되어 전동기가 회전한다. 이 때 PB-on 스위치에서 손을 떼어도 전자접촉기 보조접점(자기유지 접점)이 폐로되어

      전동기는 계속 회전하게 된다.

 ② 전동기 운전 중 PB-off 스위치를 OFF시키면 MC가 소자되어 전동기는 정지한다.

  ※ 주의

   ㉠ 현장측과 제어실측의 PB-on 스위치는 병렬로 접속하여야 한다.

   ㉡ 현장측과 제어실측의 PB-off 스위치는 직렬접속하여야 한다.

   ㉢ 자기유지접점 (MC-a)는 PB-on 스위치와 병렬접속하여야 한다.

   ㉣ 주회로 측에 열동계전기가 없으므로 보조회로(제어회로)에 그리지 않는다.

​

3. 3개소에서 전동기의 기동정지 시퀀스 회로

 ① 문제에 주어진 미완성 도면에서 ON 스위치와 OFF스위치가 층 별로 연결되어 있는 경우

② 문제에 주어진 미완성 도면에서 ON 스위치와 OFF스위치가 층별로 연결되어 있지 않은 경우

<동작설명>

 ① 전원이 투입(MCCB를 투입)된 상태에서 PB-on 스위치를 ON시키면 전자접촉기 MC가 여자되어 전자접촉기의 주접점

      이 폐로되어 전동기가 회전한다. 이 때 PB-on 스위치에서 손을 떼어도 전자접촉기 보조접점(자기유지접점)이 폐로되어

      전동기는 계속 회전하게 된다.

 ② 전동기 운전 중에 OFF 스위치를 누르거나 열동계전기 THR이 동작하게 되면 MC가 소자되어 전동기는 정지하게 된다.

 ※ 주의

   ㉠ ON스위치는 1층, 2층, 3층 간 병렬접속하여야 한다.

   ㉡ OFF 스위치는 각 층 모두 직렬접속하여야 한다.

   ㉢ 자기유지접점 (MC-a)은 ON스위치와 병렬접속하여야 한다.

​

4. 양수설비

가. 수동과 자동 제어 시퀀스

<동작설명>

  ① 전원이 인가(MCCB를 투입)되면 GL램프가 점등된다.

  ② 자동일 경우 플롯스위치(FS : Float Switch)가 붙으면(동작하면) 전자접촉기 88이 여자되어 RL램프가 점등되고,

       GL램프가 소등되며, 펌프모터가 동작한다.

  ③ 급수완료되어 플롯스위치가 떨어지거나 모터과열로 인해 열동계전기 49가 동작하면 전자접촉기 88이 소자되어

       RL림프는 소등되고, GL램프가 점등되며 펌프모터는 정지한다.

  ④ 수동일 경우 누름버튼 스위치 PB-on을 ON시키면 접자접촉기 88이 여자되어 RL램프가 점등되고 GL램프가 소등되며,

       펌프모터가 동작한다.

  ⑤ 수동일 경우 누름버트스위치 PB-off를 OFF시키거나 열동계전기 49가 동작하면 전자접촉기 88이 소자되어 RL램프가

       소등되고, GL램프가 점등되며, 펌프모터가 정지된다.

​

나. 양수설비 (수동-자동 : 리밋스위치)

<동작설명>

  ① 전원이 인가(MCCB를 투입)되면 GL램프가 점등된다.

  ② 자동일 경우 리밋스위치(LS)가 붙으면 (동작하면) 전자접촉기 MC가 여자되어 RL램프가 점등되고 GL램프가 소등

      되며, 유도전동기가 동작한다.

 ③ 급수가 완료되어 리밋스위치가 떨어지거나 열동계전기 THR이 동작하면 전자접촉기 MC가 소자되어 RL램프는 소등

      되고 GL램프가 점등되며 유도전동기는 정지한다.

  ④ 수동일 경우 누름버튼스위치 PB-on을 ON시키면 전자접촉기 MC가 여자되어 RL램프가 점등되고 GL램프가 소등되며,

       유도전동기가 동작한다.

  ⑤ 수동일 경우 누름버튼스위치 PB-off를 OFF시키거나 열동계전기 THR이 동작하면 전자접촉기 MC가 소자되어,

       RL램프가 소등되고 GL램프가 점등되며, 유도전동기는 정지된다.

​

다. 리밋스위치로 양수펌프 자동운전

① 시퀀스 결선법 1

② 시퀀스 결선법 2

<동작설명>

  ① 전원이 투입 (MCCB가 투입)되면 자동일 경우 리미트 스위치 (LS)가 붙으면(동작하면) 전자접촉기 MC가 여자되어

       유도전동기가 동작한다.

  ② 급수가 완료되어 리미트스위치(LS)가 떨어지거나 열동계전기 THR이 동작하면 전자접촉기 MC가 소자되어 유도전동

       기는 정지한다.

  ③ 수동일 경우 운전용 누름버튼스위치 PB-on을 ON시키면 전자접촉기 MC가 여자되어 유도전동기가 동작한다.

  ④ 수동일 경우 정지용 누름버튼스위치 PB-off를 OFF시키거나 열동계전기 THR이 동작하면 전자접촉기 MC가 소자되어

      유도전동기가 정지한다.

​

라. 자동급배수 제어 시퀀스 회로

 ① 자동급수

 ② 자동배수

마. 자동급배수

<동작설명>

  ① 전원을 투입(MCCB를 투입)하면 GL등이 점등된다.

  ② 자동 43A ASW-A 스위치가 자동으로 붙으면(동작하면) 전자접촉기 88이 여자되어 RL등이 점등되고 GL등이 소등된다.

  ③ 급수펌프가 과부하가 걸려 열동계전기 49가 작동하면 급수펌프는 정지된다.

​

  ※ 정지용 GL등은 전자접촉기 88-b 접점, 운전용 RL등은 전자접촉기 88-a 접점으로 연결한다.

​

5. 정 · 역전 운전 시퀀스 회로

<참고> 주회로 부분의 결선방법 (정 · 역전 회로)

<참고> 인터록(Inter lock)회로

  ▣ 상대동작 금지회로라고도 하며 우선도가 높은 측의 회로를 ON시키면 상대측의 회로는 열려서 작동되지 않도록 하는

       회로방식(서로 상대측에 b접점으로 구성한다)

  ① R1-b접점을 상대측인 R2회로에 구성하여 R1 여자시 R1접점이 열리게 되어 R2회로는 소자상태가 된다. (PB2를 눌러

      도 R2는 여자되지 않는다)

  ② R2-b접점을 상대측인 R1회로에 구성하여 R2 여자시 R2접점이 열리게 되어 R1회로는 소자상태가 된다. (PB1를 눌러

      도 R1는 여자되지 않는다)

​

6. Y-△ 기동 시퀀스 회로

가. 기본 회로

<동작설명>

  ① 전원을 투입(MCCB를 투입)하고, PB1을 누르면 전자접촉기 MCM, MCS가 여자되어 전동기는 Y결선으로 기동된다.          (또한 타이머 TLR이 자기유지된다)

  ② 타이머 TLR의 설정시간 후 MCM, MCS가 소자됨과 동시에 MCD, MCM이 여자되어 전동기는 △결선으로 운전된다.           (MCS와 MCD는 인터록 관계이다)

  ③ PB-2를 누르면 MCM, TLR, MCD가 소자되어 전동기의 운전이 정지된다.

  ④ 전동기의 운전 중에 과부하가 결려 열동계전기 THR이 작동하면 전동기를 정지시키게 된다.

  ※ 주의

   ㉠ MCD-b 접점을 상대측인 MCS회로에 구성하여 MCD 여자시 MCD-b 접점이 열리게 되어 MCS회로는 소자상태가

       된다.

  ㉡ MCS-b 접점을 상대측인 MCD회로에 구성하여 MCS 여자시 MCS-b 접점이 열리게 되어 MCD회로는 소자상태가 된다.

​

<참고> 주회로 부분의 결선방법 (Y-△ 기동회로) 및 Y-△ 결선

 ① 주회로 부분의 결선방법 (Y-△ 기동회로)

   ㉠ △결선방법 1.

  ㉡ △ 결선방법 2

  ② Y-△ 결선 방법

나. Y-△ 기본회로 2

<동작설명)

  ① 전원을 투입(MCCB를 투입)하고 기동용 푸시버튼스위치 PBS-a를 누르면 전자개폐기 M1이 여자되어 M1-a접점이

       닫혀 전자개폐기 M3가 여자된다. 이 때 주접점 M1이 닫혀 전자개폐기 M3가 여자되고, 주접점 M3가 닫히면서

       전동기가 Y 기동된다.  PBS-a에서 손을 떼어도 계속 Y기동 되며, 동시에 타이머 코일도 여자된다.

  ② 타이머 설정시간이 지나면 T-b 접점이 열려 M3가 소자되어 Y 기동이 정지되고 T-a가 붙어 M2가 여자되면서 △운전

       으로 전환된다.

  ③ 전동기의 Y결선과 △결선의 동시작동을 방지하기 위하여 인터록 접점 M2-b와 M3-b 가 있다.

  ④ 정지용 푸시버튼스위치 PBS-b를 누르거나 전동기에 과부하가 걸려 열동계전기 THR이 작동하면 운전 중인 전동기는

       정지한다.

​

<참고> 타이머의 한시동작 순시복귀 · 순시동작 한시 복귀 접점회로

다. Y-△기동 (스위치 연동)

<동작설명>

  ① 전원이 투입(MCCB를 투입)되고, 누름버튼스위치 PB1을 ON시키면 전자개폐기 M1이 여자되어 적색램프 R이 점등

      된다.

  ② 누름버튼스위치 PB2를 ON시키면 전자개폐기 M2가 여자되어 녹색램프 G가 점등되고 전동기는 Y결선으로 운전된다.

  ③ 누름버튼 스위치 PB3를 OFF시키면 전자개폐기 M2가 소자, 녹색램프 G는 소등되며, 전자개폐기 M3가 여자되어 황색

       램프 Y가 점등되고, 전동기는 △결선으로 운전된다.

  ④ 누름버튼스위치 PB4를 OFF시키면 전동기는 정지되고 적색램프 R만 점등된다.

  ⑤ 누름버튼스위치 PB4를 OFF시키거나, 운전 중 전동기에 과부하가 걸려 열동계전기 THR이 작동하면, 전동기는 정지

       되고 모든 램프는 소등된다.

​

7. 상용전원 - 예비전원 전환회로

가. 보조회로측에 열동계전기가 2개 그려져 있을 경우

<동작설명>

  ① 푸시버튼스위치 PB1을 ON시키면 전자접촉기 MC1이 여자되고, RL등이 점등, 전자접촉기 보조접점 MC1-a접점이

       닫혀 자기유지되며, 전자접촉기 주접점 MC1이 닫혀 유도전동기는 운전된다. ⇒ 상용전원

  ② 상용전원 운전 중 푸시버튼스위치 PB3를 OFF시키거나 전동기에 과부하가 걸려 열동계전기 THR1이 작동하면 MC1

       이 소자되어 유도전동기는 정지, RL등은 소등된다.

  ③ 상용전원 정전 또는 고장시 푸시버튼 스위치 PB2를 ON시키면 전자접촉기 MC3가 여자되고, GL등이 점등, 전자접촉

       기 보조접점 MC2-a 접점이 닫혀 자기유지되며, 전자접촉기 주접점 MC2가 닫혀 유도전동기는 운전된다. ⇒ 예비전원

  ④ 예비전원 운전 중 푸시버튼스위치 PB4를 OFF시키거나 전동기에 과부하가 걸려 열동계전기 THR2가 작동하면 MC2

       가 소자되어 유도전동기는 정지, GL 등은 소등된다.

​

나. 보조회로측에 열동계전기가 1개 그려져 있는 경우

<동작설명>

  ① 전원을 투입(MCCB를 투입)하면 정지표시등(전원감시표시등) GL이 점등된다.

  ② 누름버튼스위치를 ON시키면 전자개폐기(전자접촉기) MC가 여자되어, 정지표시등(전원감시표시등) GL은 소등, 운전

       표시등 RL은 점등되고 자기유지되어 IM이 동작한다.

  ③ 누름버튼스위치를 OFF시키면 전자개폐기(전자접촉기) MC가 소자되어, 운전표시등 RL이 소등, 정지표시등(전원감시

       표시등) GL은 점등되고, 유도전동기 IM은 정지된다.

  ④ 전동기의 운전 중에 과부하가 걸려 열동계전기 THR이 작동하면 전체 시스템이 정지되고 부저가 울리게 된다.

​

나. 과부하시 경고등 점등 회로

<동작설명>

  ① 전원을 투입(MCCB를 투입)하면 표시램프 GL이 점등된다.

  ② 전동기 운전용 누름버튼스위치인 PBS1-a를 누르면 전자접촉기 MC가 여자되어 전동기가 기동되며, 동시에 전자접촉

       기 보조 a접점인 MC-a 접점에 의해 전동기 운전등인 RL이 점등된다. 이 때 전자접촉기 보조 b접점인 MC-b에 의하여

       GL이 소등되며, 또한 타이머 T가 여자되어 타이머 설정시간 후에 타이머 b접점 T-b가 떨어지므로 전자접촉기 MC가

       소자되어 전동기가 정지하고, 모든 접점은 PBS1-a를 누르기 전의 상태로 복귀한다.

  ③ 전동기가 정상운전 중이라도 정지용 누름버튼 스위치 PBS1-a를 누르면 PBS1-a를 누르기 전의 상태로 된다.

  ④ 전동기에 과전류가 흐르면 열동계전기 접점인 THR-b 접점이 떨어져서 전동기는 정지하고 모든 접점은 PBS1-a를

       누르기 전의 상태로 복귀한다. 이 때 경고등 YL이 점등된다.

3. 시퀀스 회로를 그리기 위한 기본 용어

가. 접점

  ▣ 접점 : 시퀀스(Sequence)에서 전기기호 및 인위적인 전기신호에 의해 스위치 동작

  ▣ 스위치 동작 : 전기를 통전 시키기 위하여 연결점을 ON, Off 해 주는 일련의 동작

[접점의 기호]

나. 부하

  [표시등의 색상]

 나. 인터록 (Inter lock) 회로

▣ 인터록은 A가 동작하면 B는 동작되지 않도록 회로를 구성한다.

  ⊙ 회로 구성 방법은 릴레이 R1의 전원측 바로 앞에 R2-b 스위치를 두고 #릴레이 R2의 전원측 바로 앞에 R1-b 스위치를

       둔다.

  ⊙ 먼저 PB1 버튼을 누르면 릴레이 R1이 여자되어 R1-a 버튼은 전원을 On시키고 R1-b #접점 스위치는 전원을 Off시킨

       다. 따라서 릴레이 R1은 계속하여 여자되고 릴레이 R2는 여자되지 않는다. 릴레이 R2는 PB2을 누르더라도 여자되지

       않는다. 반대로 PB2버튼을 먼저 누르면 릴레이 R2가 여자되어 R2-a 접점 스위치는 전원을 On시키고 R2-b 접점 스위

       치는 전원을 Off시킨다. 따라서 릴레이 R1은 PB1을 누르더라도 여자되지 않게 된다.

  ⊙ 인터록 회로는 선순위 동작회로라고 할 수 있다.

​

【 출제 예상 문제】

​

1. 다음에서 기계적 접점의 리미트 스위치의 a접점은 ? ①

[해설] 시퀀스제어의 기본 심벌 : 리미트 스위치

2. 다음 그림기호의 명칭으로 옳은 것은 ? ①

① 계전기 접점      ② 수동접점       ③ 시간지연접점      ④ 기계적 접점

[해설] 시퀀스 제어의 기본 심벌 계전기 접점

   ① 자기유지회로            ② #인터록 회로             ③ #타이머 회로                ④ 수동복귀회로

[해설] #자기유지회로 : 일단 ON 된 것을 기억하는 기능을 가진 회로

​

5. 기계적인 변위의 한계 부근에 배치해 놓고 이 스위치를 누름으로써 기계를 정지하거나 명령신호를 내는데 사용되는

     스위치는 ? ②

   ① 마이크로스위치        ② #리미트스위치           ③ 캠프스위치             ④ 누름버튼스위치

[해설] 리미트스위치 : 기계적인 변위의 한계 부근에 설치해 두고, 이 스위치를 누름으로써 접점을 형성, 기계를 정지하거나

                                   명령신호를 내는 사용하는 스위치이다. (셔터 등에 사용)

​

6. 그림에 표기된 접점은 무슨 접점인가 ? ③

   ① 계전기 접점             ② #푸시버튼 OFF접점               ③ #열동계전기 접점                 ④ 한시계전기접점

[해설] #시퀀스 제어의 기본접점
