1. 단파 정류 회로

  ▣ 단상 반파 정류회로는 다이오드 한개로 구성된 정류회로이다.

  ▣ 정류의 직류분은 평균값으로 나타내면 최대전압을 π로 나누어 산정한다.

2. 단상 전파 정류회로

  ▣ 단상 전파 정류회로는 다이오드 2개로 구성된 정류회로이다.

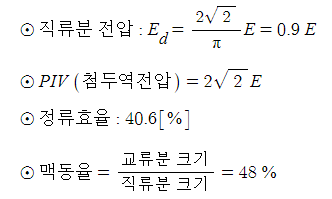

  ▣ 직류분 전압은 다음과 같다.

  ▣ 다이오드 4개에 의한 단상 전파 정류회로는 첨두역전압만 √2 E로 다르다.

다. 3상 반파 정류회로 : Ed = 1.17 E

  라. 3상 전파 정류회로 : Ed = 1.35 E

​

3. 다이오드 정류 회로

  ▣ 먼저 다이오드의 성질에 대하여 알아 봅시다.

다이오드는 Anode와 Cathode 극을 갖는 반도체 소자이다.

anode극에 + 전류 0.7[V]이상이 걸리면 도통상태가 되고 그 이하 즉 (-) [V]가 걸리면 불통상태가 된다.

이러한 성질을 이용하여 교류전류를 직류 전류로 바꾸는 정류하는 소자로 이용한다.

다이오드는 0.7[V]에 도통되므로 0.7[V]의 전력손실이 발생하게 된다.

​

가. 단상반파 정류회로

  ▣ 단상반파 정류회로는 한개의 #다이오드 로 교류를 직류로 정류하는 회로이다.

다이오드 한 개로 정류를 하게 되면 다이오드의 anode극에 +전압(0.7)이상이 걸리면

다이오드에는 전류가 흐르고 그 이하의 전압이 걸리면 전류가 흐르지 않는다.

따라서 정현파 전류 한 주기(2π) 중에서 절반 (π)만 전류가 흐르게 된다.

반파 정류회로에는 맥동율(출렁거림 121[%]) 크기 때문에 이를 완화해 주기 위하여

콘덴서를 병렬로 연결하여 평활회로를 구성한다.

  ① 입력 전압 Vi = 100이라면 출력 직류 평균전압은 √2/π E , 즉 0.45 E이다.

       여기서 E는 실효값을 말한다.

  ② PIV ( #첨두역전압 ) : 역방향 전압을 말하며 cathode 극에 +, anode극에 - 전압이

      걸렸을 때 막아 주는 전압으로 원래 전압의 최대값(Max)이 된다. 따라서 첨두역전압은

      √2E가 된다. 즉, E는 실효값이고 첨두역전압(PIV)은 최대값이다.

​

나. 단상 전파 정류회로

​

  1) 다이오드가 2개인 경우

다이오드가 2개인 경우에는 전원선이 양쪽에 다이오드가 설치되어 모든 극성에서 전류가 흐르게 되므로

모든 파형을 정류하게 된다.

  ① 입력전압 Vi = 100[V]를 걸어주면 출력은 50[V]로 떨어진다. 변압기의 2차측이 절반으로 줄어들기 때문이다.

       따라서 이를 해결하기 위하여 변압기의 권수비를 1 : 2로 하여 전압을 2배로 높여 준다.

  ② PIV(첨두역전압) : 권수비를 1 : 2로 하여 전압을 2배로 높여 주므로 첨두 역전압은 단상2선식의 2배가 되므로

      첨두역전압(PIV)은 2× √2 E가 된다.

​

2) 다이오드가 4개인 경우 (브릿지 회로)

   ※ 전압 E는 전압의 #실효값 을 의미한다.

   ※ 맥동률은 직류분 대비 교류분을 말하며 파형의 출렁거리림의 정도를 말한다.

       직류분은 Ed 즉 평균값을 말하며, 교류분은 전체파형에서 직류분을 뺀 나머지 부분이다.

   ※ 3상 다이오드 정류회로는 다음 그림과 같다.

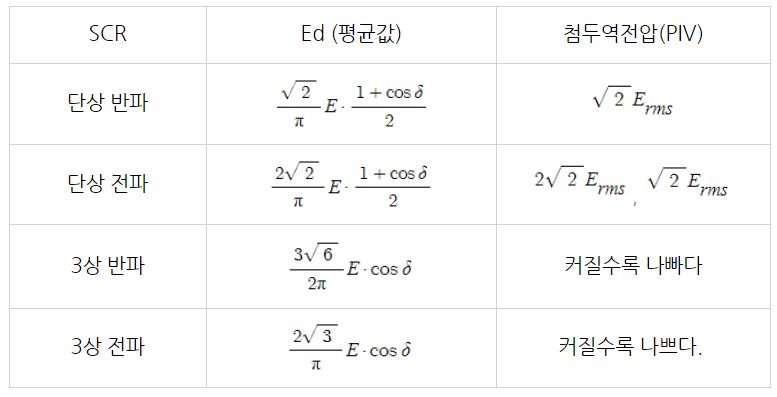

4. 사이리스터on (SCR : Silicon Controlled Rectifier) 정류회로

▣ 사이리스터는 본래 PNPN접합의 4층구조 반도체 소자를 총칭하지만, 그 중에서도 SCR이라 불리는 역저지 3단자

     사이리스터(Reverse-Blocking Triode-Thyristor)를 말한다. SCR은 양극이 음극에 대하여 양전위일 때에만 Switch를

     ON하고, 반대로 양극이 음극에 대하여 음전위에 있을 때에는 역저지 상태를 나타낸다.

​

특수한 #반도체 (半導體) 정류 소자로서, 소형이고 응답 속도가 빠르며, 대전력(大電力)을 미소한 압력으로 제어할 수

있을 뿐 아니라 수명이 반영구적이고 단단하므로 릴레이 장치, 조명 ‧ 조광 (調光) 장치, 인버터, 펄스 회로 등 대전력의

제어용으로 사용된다. 트랜지스터로는 할 수 없는 대전류, 고전압의 스위칭 소자(素子)로서 급속히 보급되었다.

SCR의 주 전극은 #캐소드 (Cathode : K)와 #애노드 (Anode : A)이다.

【 출제 예상 문제 】

​

1. 60 [Hz]의 3상 전압을 전파정류하면 맥동 주파수는 ? ③

   ① 120 [HZ]              ② 240 [HZ]              ③ 360 [HZ]                  ④ 720 [HZ]

[해설] 맥동률 · 맥동주파수(60[Hz) 기준)

2. 전압 변동률이 10[%]인 정류회로에서 무부하 전압이 24[V]인 경우 부하시 전압은 몇 [V] 인가 ? ③

  ① 19.2 [V]              ② 20.3 [V]               ③ 21.6 [V]                   ④ 22.6[V]

[해설] #전압변동률

3. 단상 반파 정류회로에서 입력에 교류 실효값 100[V]를 정류하면 직류 평균전압은 약 몇 [V]인가 ?

     (단, 정류기의 전압강하는 무시한다) ①

    ① 45               ②50                   ③ 57                      ④ 68

[해설] 직류 평균 전압 : Eav = 0.45E = 0.45 × 100 = 45 [V]

​

4. 맥동률이 가장 적은 정류방식은 ? ④

  ① 단상 반파식          ② 단상 전파식                ③3상 반파식                 ④ 3상 전파식

[해설] #맥동률 · #맥동주파수 (60[Hz])

     ① 12 π                 ② 24 π                         ③ 12√2                     ④ 24√2

[해설] #반파정류파 : #최대값 은 Vm = √2 V

▣ 전압의 최대치가 #콘덴서 에 충전된 상태이므로 콘덴서의 충전전압 Vm = √2 V  = 24√2 [V]

​

6. 2차 전압이 220 [V]인 옥내 변전소에서 스프링클러 설비의 수신반에 전기를 공급하고 있다. #스프링클러 #수신반 의

    수전전압이 216[V]인 경우 변전소에서 수신반까지의 전압 강하율은 몇 [%]인가 ? ④

   ① 1.74                       ② 1.79                     ③ 1.82                          ④ 1.85

[해설] #전압강하율​

    ① 3.2                    ② 3.8                        ③ 4.4                       ④ 5.2

[해설] #직류 #전류

​

p-n 접합 다이오드는 보통 규소로 만들어지지만, 저마늄이나 갈륨-비소가 사용되기도 한다. 첨가해 주는 불순물의 종류에 따라 음전하 운반체(전자)를 갖고 n-형 반도체 특징을 보이는 영역이 생기기도 하며, 양전하 운반체(정공)를 갖고 p-형 반도체 특징을 보이는 영역이 생기기도 한다. 이러한 n-형과 p-형 반도체가 접합되면 처음에는 n-형에서 p-형 쪽으로 전자가 순간적으로 흐르게 되고 그 결과 전하 캐리어가 존재하지 않는 제3영역이 생기게 되는데 이 영역을 결핍 영역(depletion region)이라고 한다.

​

p-n 접합이라 불리는 두 영역 사이의 경계에서는 다이오드의 작용이 일어난다. 매우 높은 전위차가 n-형과 p-형 반도체 사이에 존재하게 되면, n-형 반도체에서 p-형 반도체 쪽으로 핍 영역을 지나 전자가 흐르게 한다. 이러한 접합은 전위차가 역방향으로 가해져서 전자가 반대 방향으로 흐르는 것은 방지할 수 있기에 전기 체크 밸브(electrical check valve)라고도 할 수 있다.

  ▣ 다이오드는 P형 반도체와 N형 반도체를 접합하여 만든다. 다이오드는 전류의 흐름을 제어하는 밸브역할을 한다.

      A(Anode)는 양극, K(Kathode) 음극이다.

  ① 반도체 기본소자 : 실리콘 (Si)

     순바이어스 : 전위장벽 낮아진다. 공간 전하 영역이 좁다.

     역바이어스 : 전위 장벽이 높아진다. 공간 전하영역이 넓어진다.

  ② 다이오드 접속

2. 다이오드 종류

  ① 전류 증폭률

5. 기타 반도체
