전기기기 (발전기, 전동기, 변압기) 출제 예상 문제



​

1. 변압기의 1차 권수가 10회, 2차 권수가 300회인 경우 2차 단자에서 1,500V의 전압을 얻고자 하는 경우 1차 단자에서

    인가하여야 할 전압은 ? ①

   ① 50 [V]                   ② 100 [V]                      ③ 220 [V]                      ④ 380 [V]

[해설] 변압기 권수비​

2. 3상 전원에서 6상 전압을 얻을 수 있는 변압기의 결선방법은 ? ④

  ① 우드브리지 결선            ② 메이어 결선               ③ 스코트 결선                 ④ 환상결선

[해설] 환상결선 : 3상 전원에서 6상 전압을 얻을 수 있는 변압기의 결선방법

​

3. 동기발전기의 병렬운전조건으로서 옳지 않은 것은 ? ④

   ① 상회전방향이 같을 것                         ② 발생전압의 크기가 같을 것

   ③ 기전력의 위상이 같을 것                    ④ 회전수가 같을 것

[해설] 동기발전기의 병렬운전 조건 : 기전력의 크기가 같을 것, 기전력의 위상이 같을 것,

            #기전력 의 주파수가 같을 것, 기전력의 파형이 같을 것, 상회전 방향이 같을 것

​

4. 직류발전기의 자극수 4, 전기자 도체수 500, 각 자극의 유효자속수 0.01[Wb], 회전수 1800[rpm]인 경우 #유기기전력 은

    얼마인가 ? (단, 전기자 권선은 파권이다.) ④

   ① 100 [V]                ② 150 [V]                    ③ 200 [V]                 ④ 300 [V]

[해설] #직류발전기 의 유기기전력의 크기​

5. 3상 유도전동기의 기동법이 아닌 것은 ? ③

   ① Y-△ 기동법              ② 기동보상기법                  ③ 1차저항 기동법                  ④ 전전압기동법

[해설] 3상 유도전동기의 기동법

   가. 농형 : 전전압기동법(직입기동법), Y-△ 기동법, 리액터 기동법, 기동보상기법, 콘도르퍼 기동법

   나. 권선형 : 2차 저항법

​

6. 서보전동기에 필요한 특징을 설명한 것으로 옳지 않은 것은 ? ②

   ① 정·역회전이 가능하여야 한다.

   ② 직류용은 없고 교류용만 있다.

   ③ 저속이며 원활한 운전이 가능하여야 한다.

   ④ 급가속, 급감속이 쉬워야 한다.

[해설] #서보전동기 (Servo motor)

   ▣ 직류전동기와 교류전동기가 있다. 정·역회전이 가능하다.

   ▣ 급가속, 급감속이 가능하다. 저속운전이 용이하다.

​

7. 농형 유도전동기의 속도 제어방법이 아닌 것은 ? ③

   ① 주파수를 변경하는 방법                     ② 극수를 변경하는 방법

   ③ 2차 저항을 제어하는 방법                  ④ 전원전압을 바꾸는 방법

[해설] 농형유도전동기의 속도 제어방법 : 주파수를 변경하는 방법, 극수를 변경하는 방법 전원전압을 바꾸는 방법

​

8. 다음 사항 중 직류전동기의 제동법이 아닌 것은 ? ③

   ① 역전제동             ② 발전제동              ③ 정상제동                   ④ 회생제동

[해설] 직류전동기의 제동법

   가. #발전제동 : 직류전동기를 발전기로 하고 운동에너지를 저항기 속에서 열로 바꾸어 제동하는 방법

   나. #역전제동 : 운전 중에 전동기의 전기자를 반대로 전환하여 역방향의 토크를 발생시켜 급속히 제동하는 방법

   다. #회생제동 : 전동기를 발전기로 하고 그 발생전력을 전원으로 회수하여 효율을 좋게 제어하는 방법

​

9. 직류 전동기 속도 제어 중 전압제어방식이 아닌 것은 ? ④

① 워드 레오너드방식              ② 일그너 방식              ③ 직병렬법          ④ 정출력제어방식

[해설] 직류 전동기의 속도 제어 (전압제어방식)

           ▣ 워드 레오너드방식, 일그너방식, 직병렬식, 쵸퍼제어법

​

10. 다음 단상 유도전동기 중 기동토크가 가장 큰 것은 ? ④

    ① 세이딩 코일형           ② 콘덴서 기동형            ③ 분상 기동형                ④ 반발 기동형

[해설] 기동토크가 큰 순서 : 반,콘,분,세

          ▣ 반발기동형 > 반발유도형 > 콘덴서 유도형 > 분상기동형 > 세이딩 코일형

​

11. 0.5[kV]의 수신기용 변압기가 있다. 변압기의 철손이 7.5[W], 전부하 동손이 16[W] 이다. 화재가 발생하여 처음 2시간은

      전부하 운전되고 다음 2시간은 1/2의 부하가 걸렸다고 한다. 이 4시간에 걸친 #전손실 전력량은 몇 [Wh]인가 ? ①

      ① 70               ② 76                 ③ 82                       ④ 94

[해설] 전손실 전력량​

12. 전기기기의 철심을 규소강판으로 성층하는 가장 주된 이유는 ? ④

   ① #히스테리시스손 의 감소       ② #와류손 의 감소          ③ 동손의 감소               ④ 철손의 감소

  [해설] 철손의 손실 : 규소강판 성층 이유 : 철손의 감소

​

13. 전양정 55[m], 토출량 0.3[㎥/min], 펌프 효율 0.55, 전도계수 1.1인 옥내 소화전 전동기 출력은 약 몇 [kW]인가 ?

   ① 5.4                  ② 5.8                    ③ 6.6                          ④ 6.9

[해설] 전동기 출력​

14. 3상 유도전동기가 회전하는 기본적인 원리는 ? ③

   ① 2전동기설              ② #브론덴 법칙                  ③ 전자유도작용                 ④ #표피현상

[해설] 3상 유도전동기 : 3상 유도전동기가 회전하는 기본적인 원리는 전자유도작용 때문이다.

​

15. 단상 변압기의 3상 결선 중 △-△ 결선의 장점이 아닌 것은 ? ④

   ① 변압기 외부에 제3고조파가 발생하지 않아 통신장애가 없다.

   ② 제3고조파 여자전류 통로를 가지므로 #정현파 전압을 유기한다.

   ③ 변압기 1대가 고장나면 V-V결선으로 운전하여 3상 전력을 공급한다.

   ④ 중성점을 접지할 수 있으므로 고압의 경우 이상전압을 감소시킬 수 있다.

  [해설] 변압기 △-△ 결선의 장점

    ▣ 변압기 외부에 제3고조파가 발생하지 않아 통신장애가 없다.

    ▣ 제3고조파 여자전류 통로를 가지므로 정현파 전압을 유기한다.

    ▣ 변압기 1대가 고장나면 V-V결선으로 운전하여 3상 전력을 공급할 수 있다.

​

16. 출력 6[kW], 회전수 1,500[rpm]의 전동기 토크는 몇 [kg·m]인가 ?

    ① 3                    ② 3.9                ③ 4.6                      ④ 5.4

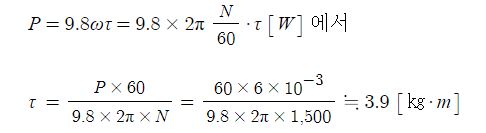

[해설] 전동기 토크​

17. 다음 중 3상 유도전동기에 속하는 것은 ? ①

   ① 권선형 유도 전동기     ② 세이딩코일형 전동기    ③ 분상기동형 전동기     ④ 콘덴서기동형 전동기

[해설] 3상 유도 전동기 : 농형 유도전동기, 권선형 유도 전동기

​

18. 다음 중 단상 변압기의 병렬운전 조건에 필요하지 않은 것은 ? ①

   ① 용량이 같을 것     ②%임피던스 강하가 같을 것     ③ 극성이 같을 것      ④ 권수비가 같을 것

[해설] 변압기의 병렬운전조건

   ① 권수비가 같을 것   ② 극성이 같을 것   ③ 1·2차 정격전압이 같을 것  ④ %임피던스 강하가 같을 것

​

19. AC 서보 전동기의 전달함수는 어떻게 취급하면 되는가 ? ②

   ① 미분요소와 1차 요소의 직렬결합으로 취급한다.

   ② 적분요소와 1차 요소의 직렬결합으로 취급한다.

   ③ 미분요소와 2차 요소의 병렬결합으로 취급한다.

   ④ 적분요소와 1차 요소의 병렬결합으로 취급한다.

[해설] AC 서보전동기 : 적분요소와 1차 요소의 직렬 결합으로 취급한다.

​

20. 유도전동기의 회전력은 ? ③

    ① 단자전압에 비례한다.                                 ② 단자전압에 반비례한다.

    ③ 단자전압의 제곱에 비례한다.                     ④ 단자전압의 제곱에 반비례한다.

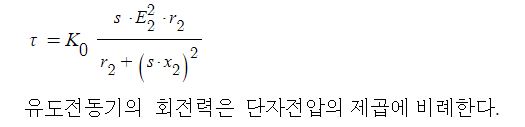

[해설] #유도전동기 의 #회전력​

21. 3상 유도전동기의 기동법 중에서 2차 저항제어법은 무엇을 이용하는가 ? ③

   ① 전자유도작용            ② #플레밍 의 법칙                 ③ #비례추이            ④ #게르게스 현상

[해설] 비례추이 : 2차 #저항제어법 을 이용한 것으로 유도전동기의 토크는 2차 저항과 슬립의 함수로 나타내는데

                           이 비례추이를 일정하게 유지하면 임의의 슬립에 대하여 동일한 #토크 를 발생하는 현상

​

22. 변압기와 관련된 설명으로 옳지 않은 것은 ? ③

   ① 2개의 코일 사이에 적용하는 전자유도작용에 의해 변압하는 기능이다.

   ② 1차측과 2차측의 전압비를 변압비라 한다.

   ③ 자속을 발생시키기 위해 필요한 전류를 유도기전력이라 한다.

   ④ 변류비는 권수비와 반비례한다.

[해설] 변압기

  ▣ 2개의 코일 사이에 작용하는 전자유도작용에 의해 변압하는 기능이다.

  ▣ 1차측과 2차측의 #전압비 를 #변압비 라고 한다.

  ▣ #자속 을 발생시키기 위해 필요한 전류를 자화전류라 한다.

  ▣ #변류비 는 #권수비 와 반비례한다.

​

23. 전동기가 동력원으로 많이 사용되는 이유는 ? ①

   ① 종류가 많고 설치가 용이하며, 개별운전이 편리하고 제어가 쉽다.

   ② 종류가 많고 전압이 쉽게 변동되며, 개벌운전이 편리하고 제어가 쉽다.

   ③ 단락 등의 고장처리가 간단하며, 무공해 동력원으로 제어가 쉽다.

   ④ #단락 등의 고장처리가 간단하며, 이동용 동력으로 적당하고 설치가 쉽다.

[해설] 전동기 (Motor) : #전자유도작용 에 의하여 회전하는 장치로서, 종류가 많고, 설치가 용이하며,

                                    개별운전이 편리하고 제어가 쉽다.

​

24. 전기기기에서 생기는 손실 중 권선의 저항에 의하여 생기는 손실은 ? ②

   ① 철손              ② 동손                  ③ 표유부하손               ④ 유전체손

[해설] 손실 (Loss) : #동손 - 권선의 저항에 의하여 생기는 손실,   #철손 - 철심 속에서 생기는 손실

​

25. 3상 유도 #전동기의 #회전자 #철손 이 작은 이유는 ?③

   ① 효율, 역률이 나쁘다.     ② #성층 #철심 을 사용한다.    ③ 주파수 가 낮다.     ④ 2차가 #권선형이다.

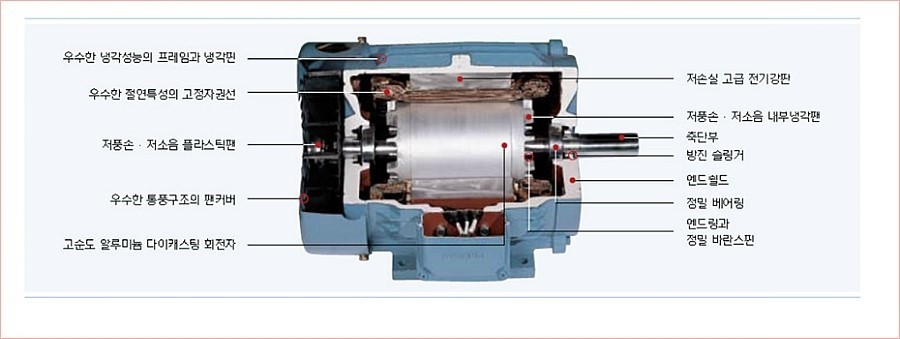

[해설] 3상 유도전동기

   ▣ 3상 #유도전동기 에서 #주파수 가 낮아지면 회전자 철손이 작아진다.
