철탑의 종류

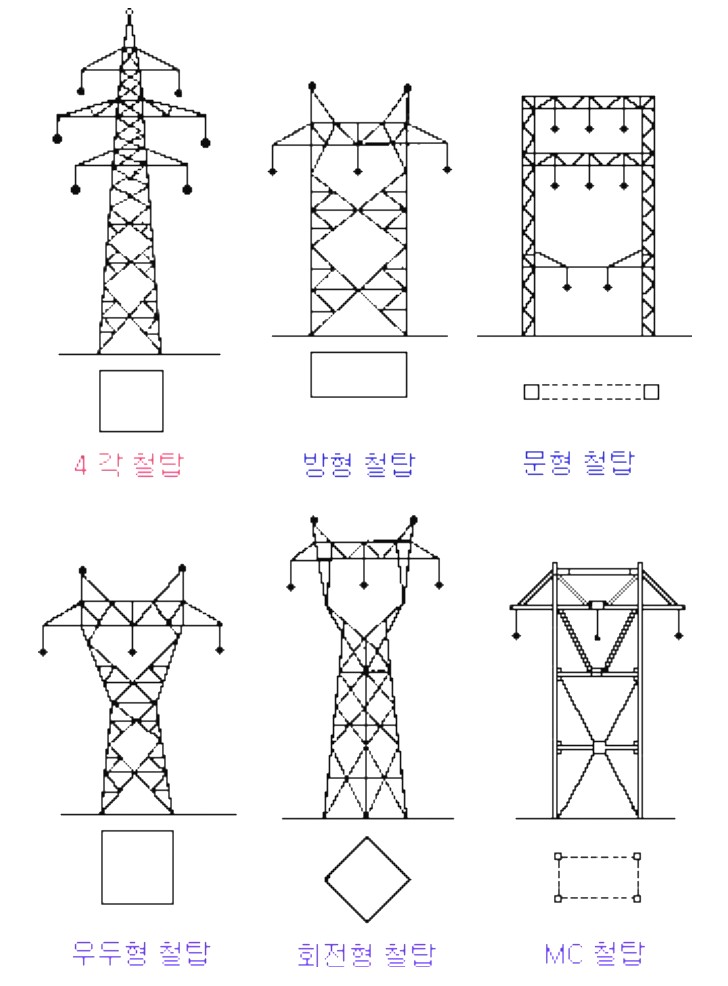

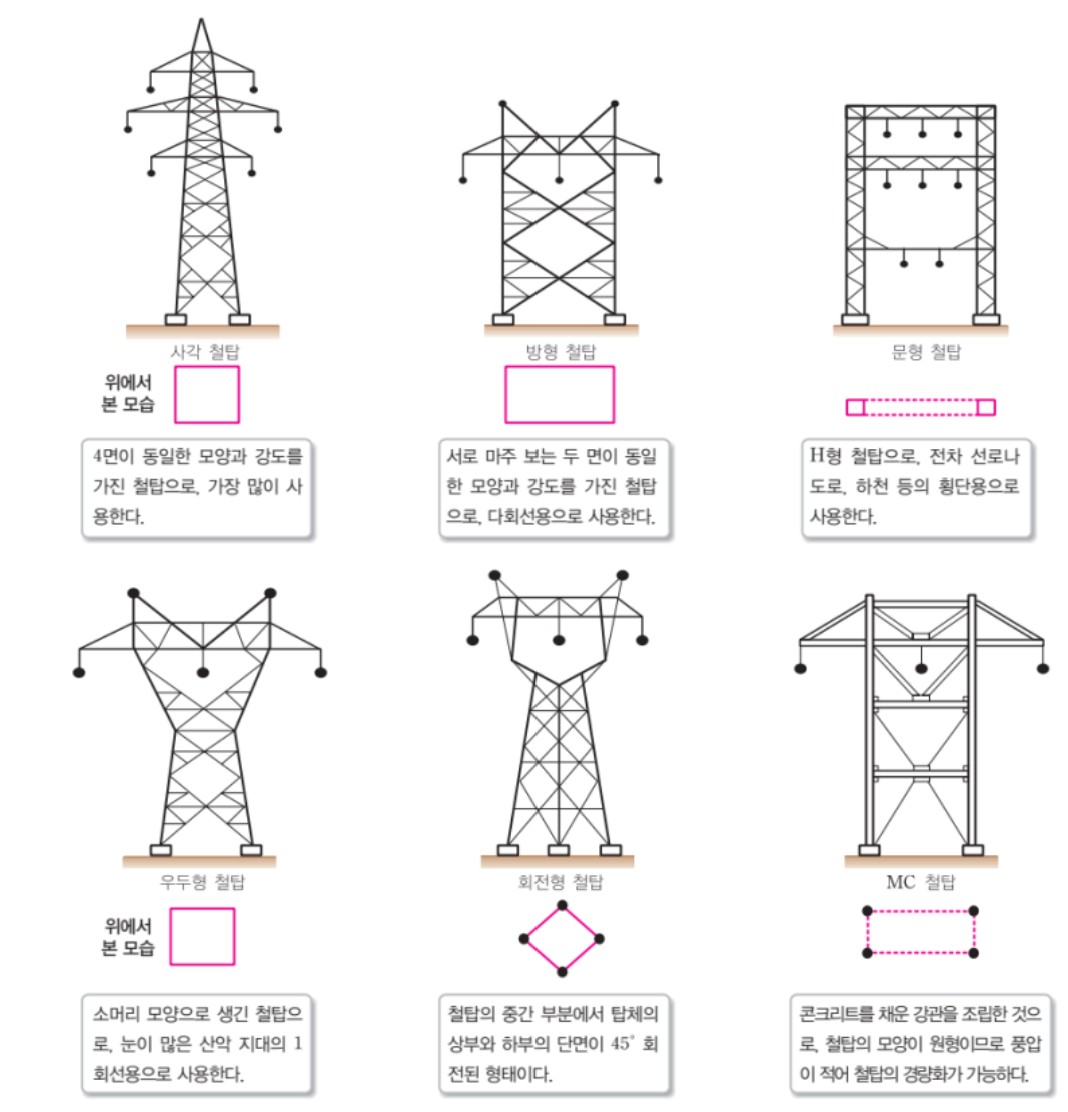

1. 형태에 따른 분류

가. 4각 철탑

  ▣ 4면이 동일한 모양과 강도를 가진 철탑으로 가장 많이 사용

나. 방형 철탑

  ▣ 마주보는 2면이 각각 동일한 모양과 강도를 가진 철탑으로 선로방향과 선로 직각방향의 강도가 다른 철탑이며,

       다회선용 철탑으로 사용

다. 우두형 철탑

  ▣ 중간부 이상이 특히 넓은 형의 철탑으로 초고압 송전선이나 눈이 많은 산악지의 1회선용 철탑으로 사용

라. 문형 철탑

  ▣ Gantry Tower라고도 부르며 전차선로나 수로, 도로상 등에 송전선을 건설할때 사용

마. 회전형 철탑

  ▣ 철탑의 중앙부 이상과 이하가 45°회전된 형의 철탑으로 철탑부재의 강도를 가장 유효하게 이용한 철탑

바. MC 철탑

  ▣ 스위스의 Motor-Columbus사에서 개발한 철탑으로서 콘크리트를 채운 강관철탑

​

2. 사용목적에 의한 분류

가. 표준형 철탑

​

 1) 직선철탑(A, F, SF Type)

   ▣ 수평각도가 적은 개소에 사용하는 현수애자장치 철탑

​

 2) 각도철탑(Ba, Bb, C, D, E Type)

   ▣ 수평각도가 발생하는 개소에 사용하는 내장애자장치 철탑

​

 3) 보강철탑(Bua, Bub, Cu, Du, Eu Type)

   ▣ 전선로를 보강하기 위해 사용하는 내장애자장치 철탑

       ※ Cu에서 u : unbalance

​

 4) 인류철탑 (Do Type)

   ▣ 전체의 가섭선을 인류하는 개소에 사용하는 내장애자장치 철탑

     ※ 변전소 인 · 출입 개소

​

나. 특수철탑

  ▣ 장경간 개소 등에 사용하며 표준철탑기호 뒤에 S자를 표기

     ※ 연가철탑 기호 : TC

[표준철탑 설계조건]

철탑형	수평 각도	수평하중경간(m)	수직하중경간(m)	주주재 기울기 (%)	비 고
A	1°	400 (450)	600	18	​
SF	3°	500 (600)	1,200	18	​
F	3°	400 (450)	800	18	​
Ba, Bua	10°	400 (450)	800	20	​
Bb, Bub	20°	400 (450)	800	20	​
C, Cu	30°	400 (450)	800	23	4각암 설치
E, Eu	40°	400 (450)	800	23	​
D, Du	60°	400 (450)	800	26	​
Do	인류	400 (450)	800	26	​

  [주] 1. ACSR 410㎟, 330㎟의 단도체 및 복도체 기준임

             (   )는 ACSR 480㎟ 4도체 기준임

         2. 주주재 기울기는 최 하단 암이 취부 되는 부분부터 기초까지의 철탑 정면에서 본 주주재의 기울기

         3. TC형 철탑의 설계조건은 C형에 준한다.
