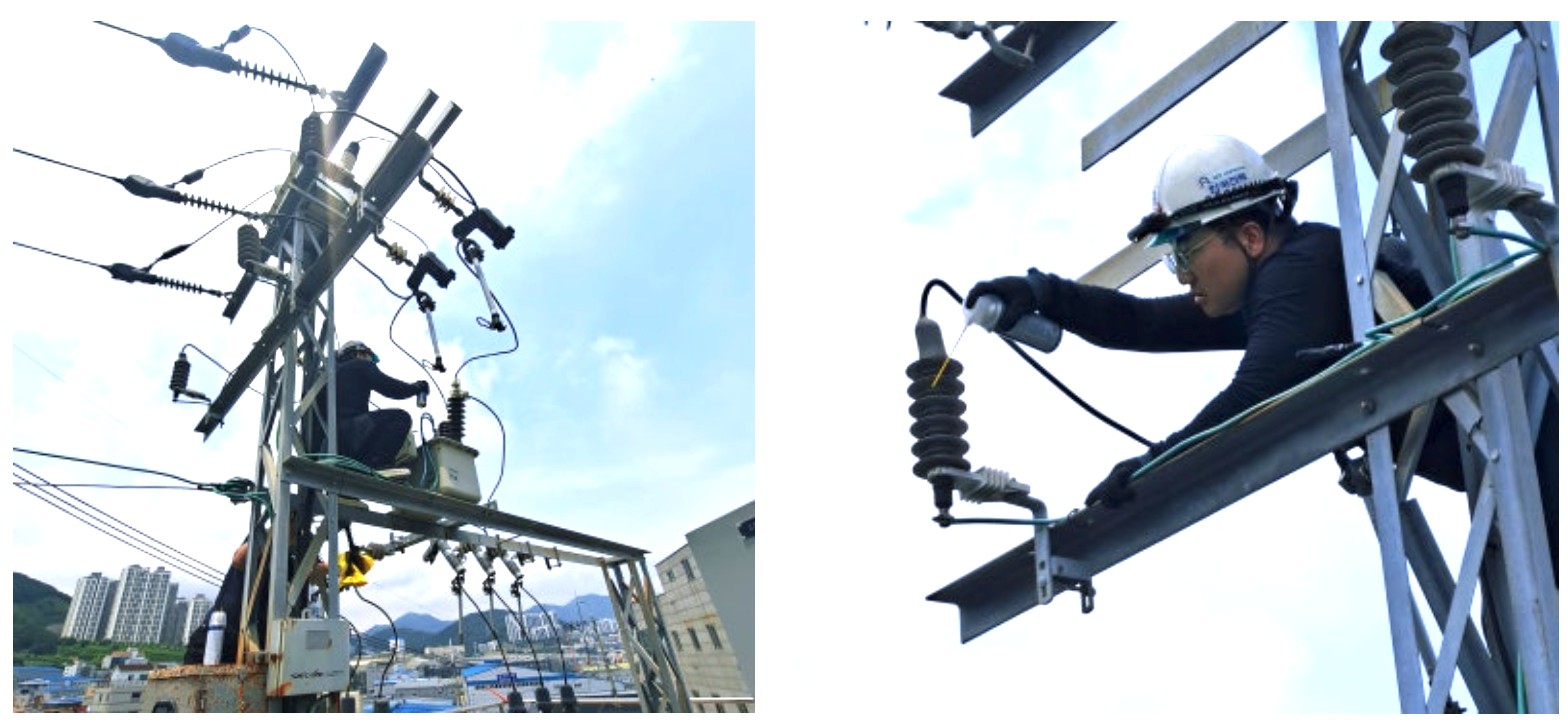

활선 애자 주수 청소 작업

활선애자 주수 청소작업

​

① 활선애자 청소작업은 “활선작업 일반사항”에 준하여 작업하여야 한다.

② 주수 작업자는 반드시 안전모, 안전대를 착용하고 고무절연장갑을 사용하여 야 하며 콘크리트전주에서는 고무절연장화를 착용

     하여야 한다.  단, 핫스틱을 사용한 간접 활선작업의 경우는 고무절연장갑 및 장화의 착용을 생 략할 수 있다.

③ 활선애자청소기 및 물통은 작업전에 접지해야 하며 접지선이 인체에 접촉되어서는 안 된다.

④ 사용할 물은 사용전에 반드시 고유저항을 측정하여야 하며, 그 값은 다음 값 이상이여야 한다.

  1. 고유저항이 5,000[Ω·㎝] 이상일 것

  2. 관 내경 8㎜×극간거리 200㎜ 시험봉을 가진 수저항 측정기의 측정값이 0.2[Ω] 이상일 것.



⑤ 바람이 불 때 주수작업자는 반드시 바람을 등지고 주수하여야 하며 강풍, 천둥, 강우시는 작업을 중지하여야 한다.

⑥ 물 분사구와 주수 애자간의 거리는 어느 때를 막론하고 다음거리 이상을 유지 하도록 해야 한다.



선 간 전 압	이 격 거 리
23kV 이하	1.0m
66kV 이하	1.5m
154kV 이하	2.0m
345kV 이하	3.0m



⑦ 청소 순서는 전선측 부터 주수하여 시작하는 것을 원칙으로 한다.

     단, 변전소 지지애자는 최하층부터 주수하여 위쪽방향으로 한다.

⑧ 애자청소는 “⑦”항의 절차에 따라 반복 세정하여 완전히 청소가 될 때까지 반복하여 씻어내도록 하여야 한다.

⑨ 주수는 스파크 및 음향 발생이 없는 조용한 상태를 유지토록 하기 위하여 작업중 오염이 많이 된 애자에 먼저 주수해야 하며,

     주수시 아크, 섬락음 등이 심하게 발생할 경우에는 즉시 작업을 중지해야 한다.

⑩ 주수시 스파크 음향이 애자의 파손에 의한 것으로 판단될 때에는 이를 기록하여 교체하도록 한다.

⑪ 분사구의 직경은 안전과 중대한 관계가 있으므로 분사상태가 불량한 때가 있어도 직경을 크게 해서는 안 된다.

⑫ 물통 안에 있는 용수의 온도가 상승하여 전기저항이 감소되지 않도록 조치 하여야 한다.(10℃ 상승 시 전기저항은 약 17～20%

      감소)

⑬ 염해방지를 위해 실리콘 등을 도포한 애자에 주수해서는 안 된다.
