가지선 설치 - 가공송전분야



가. 가지선이 필요한 철탑의 검토

 1) 가지선이 필요한 철탑

   ① 연선 경계철탑, 인류강도가 부족한 철탑

   ② 일시적으로 전선을 가 고정하기 위해 설계조건 이상의 하중이 가해지는 철탑

 2) 공법상 가지선을 생략하는 경우

   ① 땅묶음 방법

   ② 기초, 포스트 고정방법

   ③ 단말철탑, 인류철탑

   ④ 설계 시 소정의 불평형장력을 감안하여 보강한 가 인류 철탑(대형철탑)

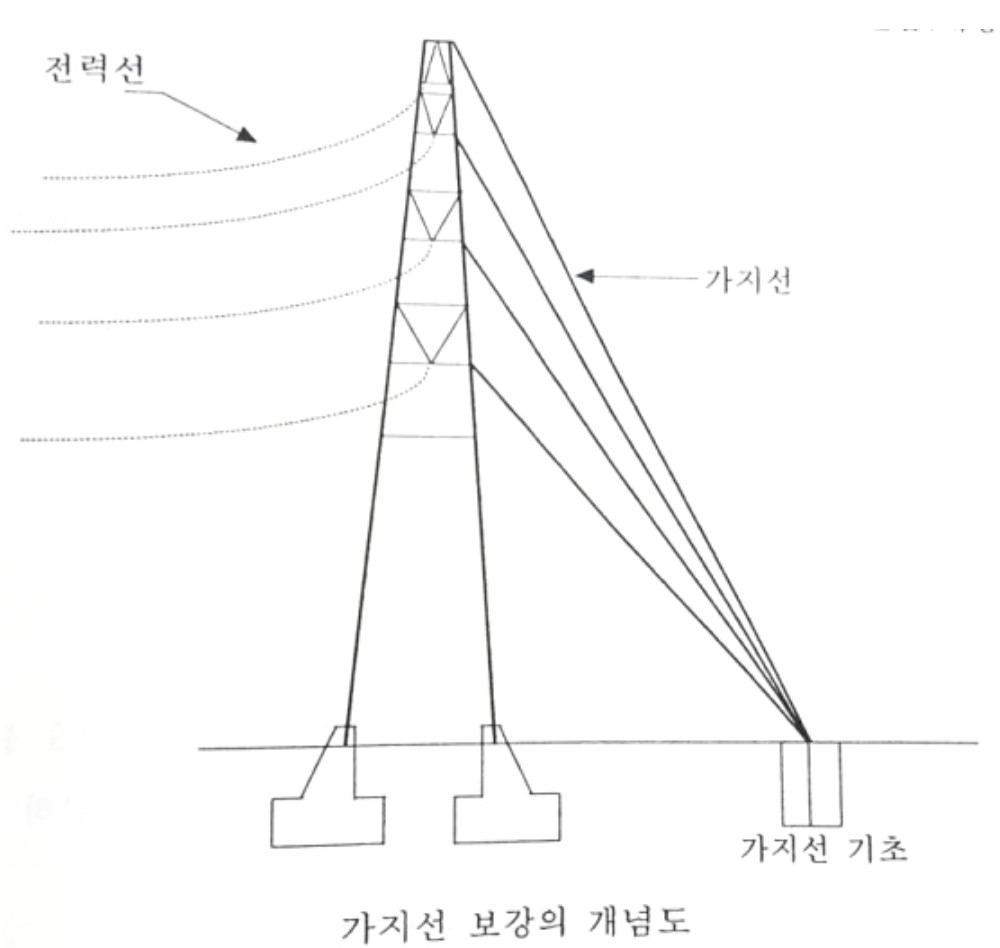

나. 가지선 설치 위치와 고정점 위치의 선정

 1) 가지선 설치위치 검토

   ① 전선은 암의 전선 설치위치에 가 고정하고, 가지선은 암의 전선 인류점에 설치

   ② 가지선을 전선 인류점 보다 아래에 설치하면, 불평균장력에 의한 응력으로 철탑도괴의 원인이 되므로 주의

   ③ 가지선 설치 장소는 반드시 인하력이 생기므로 암 보강을 실시

 2) 설치방향 및 각도 검토

   ① 가지선의 방향은 전선방향과 반대로 대응하는 방향에 설치하는 것이 원칙

   ② 반대 측 연선에 지장을 주거나 용지관계 등으로 반대 측 중심선 방향으로 하는 경우도 있음

   ③ 설치각도는 철탑에 대하여 45˚이상으로 한다.



다. 가지선 장력과 고정점 강도의 검토

 1) 소형철탑의 가지선 장력

 2) 대형철탑의 가지선 장력

 3) 고정점 강도

   ① 근가목 기초는 근가의 강도, 토질, 토양의 특성, 매설 깊이를 검토하여 결정

   ② 콘크리트 기초 강도는 강도를 계산하여 결정

   ③ 고정점의 블록(근가)은 인양에 대한 안식각을 고려하여 설치간격을 결정



라. 고정점 블록 설치

 1) 재료준비

 2) 지지점 블록 설치

   ① 근가목을 사용하는 고정점 블록의 설치요령

     ㉠ 굴착 깊이 1.8m 이상

     ㉡ 근가목 길이 1.5m 이상

     ㉢ 말구경 25cm 이상

   ② 콘크리트 앵카의 설치

     ㉠ 농경지에는 강도상 필요 깊이 외 경작 지장 고려

     ㉡ 콘크리트 앵카와 와이어 연결용 철근 고리는 지선수 보다 1본 많게 예비로 확보

     ㉢ 철근 고리가 콘크리트에서 빠지지 않도록 약간의 철근을 보강하거나 철근 고리가 넓게 박히도록 제작 설치

     ㉣ 콘크리트 앵카는 철저한 양생관리 필요



마. 가지선의 설치

 1) 가지선 설치

   ① 철탑부재, 와이어로프는 적절하게 보호

   ② 대형 철탑에는 가지선 설치용 플레이트를 설계 제작 시 넣거나 현장가공 설치

 2) 턴버클 삽입

   ① 턴버클은 필요한 강도 이상의 것 사용

   ② 턴버클 회전부는 구리스 등을 칠하여 방청 조치

   ③ 와이어를 훅크형 턴버클에 걸때는 엮어서 건다.

   ④ 가지선을 장시간 방치할 때는 턴버클에 회전방지 조치를 하고, 지지대등으로 가지선의 흔들림을 방지

 3) 와이어로프, 아연도금 강연선 사용

   ① 와이어로프, 와이어 그립은 바르게 사용

   ② 강연선을 묶을 때는 권부 그립 사용

   ③ 점검사항

     ㉠ 권부그립과 강연선의 사이즈는 적합한가?

     ㉡ 권부그립과 강연선의 꼬임은 같은 방향인가?

     ㉢ 권부그립은 신품을 사용하고 있는가?



바. 가지선의 조정 및 점검

 1) 전선 가긴선 시, 긴선 시 철탑의 휨을 관찰

 2) 가긴선 시는 가공지선, 상선, 중선, 하선의 순서로 전선을 암에 취부 할 때 반대편의 가지선도 동시에 장력을 조정

 3) 긴선 시 가지선의 장력이 전선의 인류장력에 맞게 조정

 4) 가지선에 장력이 가하여 지면 와이어그립을 재조임

 5) 가지선 고정점의 부상, 장력의 점검을 1일 1회이상 실시하여 이상유무 확인

      특히 강풍, 홍수, 지진 등의 이상 시에는 그 지후 점검
