철탑 기초

1. 개 요

 ▣ 철탑 기초는 대체로 작용하중의 종류에 의해 연직하중과 모멘트 하중 기초로 분류되며

     직접 기초, 말뚝 기초, Pier 기초 및 Anchor 기초 등으로 구분한다.

​

2. 기초의 종류

​

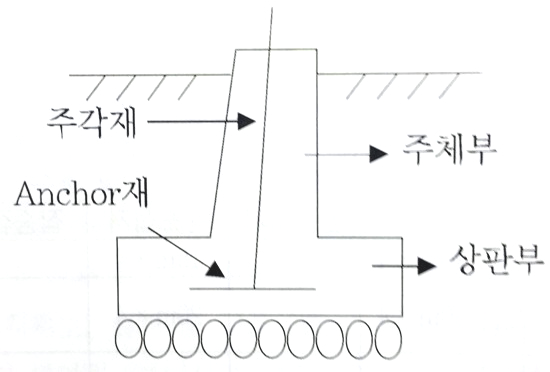

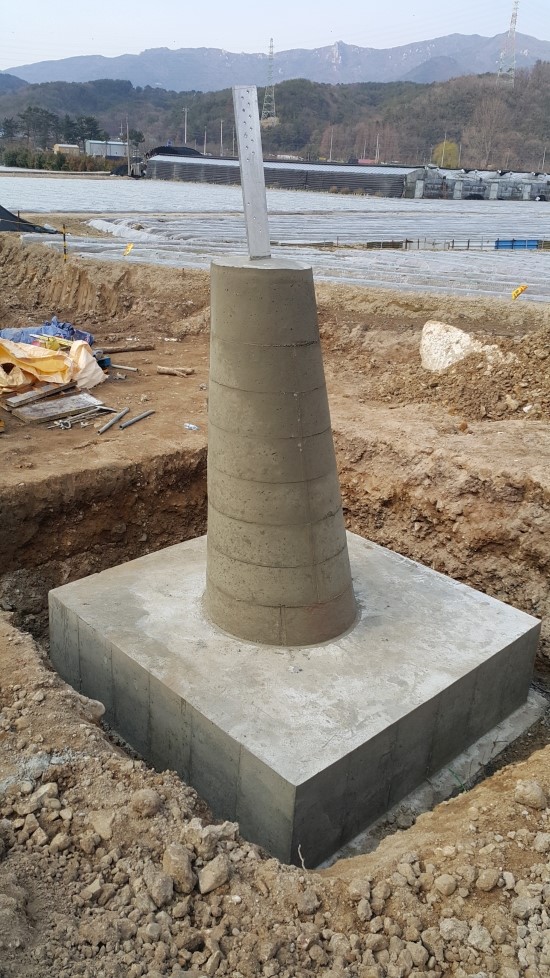

가. 직접 기초(역 T형)

  ▣ 상판부 등에 의한 하중을 지반에 직접 전달하는 구조물로서 역 T자형 콘크리트 기초를 말한다.



나. 말뚝 기초(파일기초)

  ▣ 주로 말뚝(Pile)에 의해 하중을 지반에 전달하는 구조물로써 이미 제작된 말뚝기초 또는

       현장타설 콘크리트 말뚝 기초 등을 말한다.

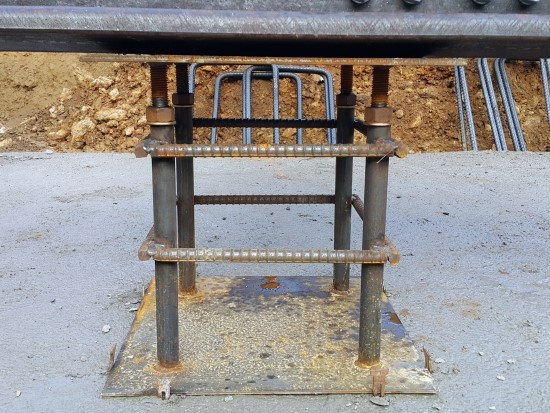

다. Anchor 기초

  ▣ Anchor 및 Grillage에 의해 하중을 전달하는 구조물로 Rock Anchor 기초 및 Grillage 기초를 말한다.

       기초의 종류 선정은 상부구조의 하중조건, 지반특성, 부지상황, 시공성 및 기초의 설치로 인하여 인접 지역에

       미치게 될 영향 등을 종합적으로 고려하여 선정한다.





라. 심형 기초

  1) 선단지지 및 횡 하중에 대한 저항성을 확보하는 방식

  2) 적용개소

    ① 일반 층의 작용하중이 큰 개소

    ② 지반 경사각이 20° 이상의 경우

    ③ 보통 기초깊이 8~ 15m이하

​

마. Pier 기초

  ▣ Pier 등에 의해 하중을 지반에 전달하는 구조물로서 심형기초, 정통기초 등을 말한다.​
