전자기학 - 전기력선, 등전위면, 도체, 벡터 미분

1. 전기력선

  ▣ 전기력선

   ⊙ 전계(E)내에서 단위 정전하 (+1[c])을 놓았을 때 이 단위 정전하가 받는

       힘의 방향을 시각적으로 표현하기 위하여 가상한 선을 말한다.

전기력선

가. 전기력선의 성질

 ① 전기력선은 양전하에서 시작하여 음전하에서 끝난다.

전기력선의 성질

② 전하가 없는 곳에서는 전기력선의 발생과 소멸은 없다. (즉, 연속적이다)

③ 전기력선은 전위가 높은 곳에서 낮은 곳으로 향한다.

전위

④ 두 전기력선은 서로 교차하지 않는다.

⑤ 전기력선은 그 자신만으로 폐곡선이 되지 않는다.

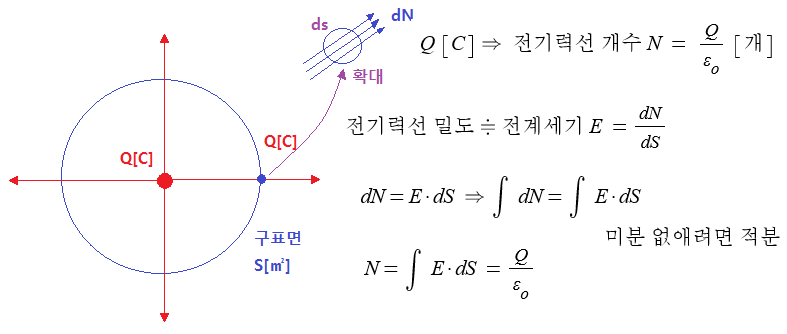

⑥ Q[C] 의 전하에서는 Q/εo 개의 전기력선이 나온다.

전기력선의 개수

⑦ 전기력선의 밀도

  ⊙ 어느 점에서의 전기력선의 밀도를 그 점의 전계의 세기로 정의한다.

  ⊙ 전기력선이 어느 공간에 +1[C]의 양전하를 놓았을 때 받는 힘을 나타내기 위한 선이므로

      이러한 전기력선이 얼마나 많이 있는지 적게 있는지를 나타내는 밀도는 전계의 세기를

      나타낸다는 것은 당연한 말이다.

전기력선 밀도

나. 전기력선의 방향

  ▣ 어느 점에서의 전기력선의 접선 방향을 그 점에서의 전계(E)의 방향으로 정의

    ※ 접선 : 수평방향, 법선 : 수직방향

전계의 방향

⑨ 전기력선은 등전위면과 수직이다.

⑩ 전기력선은 도체 표면에 수직으로 출입한다.

⑪ 도체 내부에는 전기력선이 존재하지 않는다.

​

2. 등전위면

​1. 등전위면

  ▣ 전계내에서 전위가 같은 점을 연결하여 얻어지는 면

    ⊙ 점전하로 부터 받는 힘의 세기는 그 점전하로 부터 거리의 제곱에 반비례하므로

       등전위면은 점전하로 부터 같은 거리에 위치하게 된다.

등전위면

가. 등전위면의 성질

  ① 서로 다른 전위를 가진 등전위면은 교차하지 않는다.

  ② 등전위면과 전기력선은 반드시 수직으로 교차한다.

  ③ 전기력선은 전위가 높은 곳에서 낮은 곳으로 향한다.

  ④ 등전위면은 폐곡면이다.

  ⑤ 등전위면을 따라 전하를 운반하는데 필요한 일은 영"0"이다.

등전위면의 성질

3. 대전된 도체의 성질

​

① 대전된 도체의 전하는 도체 표면에만 존재한다.

   ※ 도체 내부에는 전하가 없다.

     (대전체는 서로간 반발력이 작용하므로 밖으로 밀려나 바깥쪽에 대전체가 있다)

도체내부

② 도체 내부의 "전계의 세기"는 "영(0)"이다.

전계의 세기

③ 도체 표면 및 내부의 전위는 등전위다.

등전위

④ 도체 표면에서 전기력선은 도체표면에 수직으로 교차한다.

   ※ 도체 표면은 등전위면이다.

​

⑤ 도체 표면에서 전하밀도는 곡률반경이 클 수록 (곡률이 작을 수록) 작아진다

곡률



【벡터의 미분】

1. 미분의 기본 법칙

 ▣ 미분방정식은 다음과 같다.

미분계수

미분

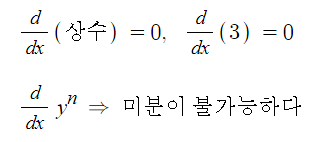

 ▣ 변수와 미분계수가 같을 때만 미분이 가능하다.

미분계수



 ▣ 미분의 기본방식은 다음과 같다.

미분방정식

미분계수2

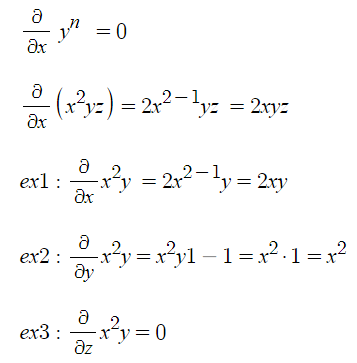

▣ 편미분 : 미분계수와 변수가 다른 경우에도 미분을 가능하게 한다.

  ① 변수와 미분계수가 달라도 미분이 가능하다.

  ② 다변수 함수에서 한개의 변수에 대해서만 미분을 한다.

  ③ 미분계수와 상관없는 변수들은 상수 취급을 한다.

  ④ 나머지는 "일반미분"과 같다.

편미분 계산



2. 미분 연산자 : 명령어 (컴퓨터)

가. ▽

  ① 명칭 : "나블라", "del 델" ⇒ 편미분 연산자

  ② 표현

편미분



  ③ 결과 : 벡터 ⇒ i, j, k 로 표현

​

나. grad

  ① 명칭 : gradient

  ② 의미 : 기울기, 경사, 경도, 구배

  ③ 용도 : "전위 V"의 기울기를 구할 때

  ④ 표현 : " ▽"와 같다.

전위경도 계산



좌표상 전위경도



다. div

  ① 명칭 : 다이버젼스 divergence

  ② 의미 : 발산

  ③ 용도 : 전기력선이 발산하는 모양을 수식화할 때 사용

전기력선 발산

  ④ 표현 (연산자) : ▽ · (나블라 도트)

  ⑤ 결과 : 스칼라

​

라. rot, curl, Rotation

  ① 명칭 : 로테이션, 커얼

  ② 의미 : 회전 (Rotation)

  ③ 용도 : 자속이 회전하는 모양을 나타낸다.

전류와 벡터회전

  ④ 표현 (연산자) : ▽ × (나블라 크로스)

  ⑤ 결과 : 벡터 i, j, k 로 표현

​

【벡터의 미분 결과】

  ① ▽, grad, rot (curl) ⇒ 벡터 : 방향을 나타내는 i, j, k 로 표현

  ② div (▽·) ⇒ 스칼라 (내적)

​

가. 스칼라 기울기 = 전위의 기울기

전위계산(좌표상)



전위경도 계산



예제1. 전위함수 V = x^2yz 일 때 한점 (1,2,3)에서 grad V를 구하시오.

벡터의 편미분
