1. 변압기 병렬운전 및 순환전류

 ▣ 두대의 변압기 병렬운전에서 다른 정격은 모두 같고 1차 환산 누설임피던스만이 2+j3 [Ω]과 3+j2 [Ω]이다.

     부하전류가 50[A]이면 순환전류[A]는 얼마인가?

【문제풀이】

 ▣ 두 변압기의 내부임피던스가 5[Ω]로 같으므로 각각으 변압기 분기에 25[A]의

     전류가 흐르게 되고 순환전류는 두 변압기의 전압차이에 의해 흐르게 되므로

     순환전류는 두 변압기의 전압강하 차를 두 변압기의 합성임피던스로 나눈 값이된다.

     이러한 원리를 이용하여 순환전류값을 구해 보자.

 [답안작성]

   ▣ 두 변압기의 분기회로 내부임피던스가 5[Ω]으로 같으므로 부하전류는 각각 변압기의

       분기회로에 25[A]씩 흐르게 된다.

【해설】

2. 방폭구조

 ▣ 방폭구조에 관한 다음 물음에 답하시오.

  (1) 방폭형 전동기에 대하여 설명하시오.

    ⊙ 지정된 폭발성 가스 중에서 사용이 적합하도록 특별히 고려된 전동기

  (2) 전기설비 방폭구조 종류 중 3가지만 쓰시오.

    ① 내압 방폭구조   ② 유입방폭구조   ③ 압력방폭구조   ④ 안전증방폭구조  ⑤본질안전방폭구조

3. 비상용 발전기

 ▣ 다음 물음에 답하시오.

  (1) 단순부하인 경우 부하출력이 600[kW], 역률 0.8, 효율 0.85일 때 비상용 발전기 출력은?

(2) 발전기실 위치를 선정할 때 고려해야 할 사항을 3가지만 쓰시오.

  ① 기기의 반입, 반출 및 운전보수에 편리할 것

  ② 배기 배출구에 가급적 가까이에 있을 것    ③ 실내환기를 충분히 할 수 있을 것

(그외)

  ④ 급·배수가 용이할 것   ⑤ 연료류의 보급이 용이할 것   ⑥ 수변전실과 인접하여 전력공급이 용이할 것

  ⑦ 발전기실 높이는 기관의 보수, 점검이 용이하도록 공간을 확보해야 한다.

(3) 발전기 병렬운전 조건을 4가지만 쓰시오.

  ① 기전력의 크기가 같을 것 ② 기전력의 파형이 같을 것  ③ 기전력의 주파수가 같을 것  ④ 기전력의 위상이 같을 것

※ 동기발전기의 병렬운전 조건

4. 플리커 현상

 (1) 변압기 1차측 Y결선의 중성점을 전로의 N선에 연결해야 하는가 ?

     연결해서는 안되는가 ? 답 : 연결해서는 안된다.

 (2) 연결해야 한다면 연결해야 하는 이유를, 연결해서는 안된다면 연결해서는 안되는

     이유를 설명하시오.

  ▣ 중성점을 N선과 연결을 하게 되면 임의의 한상이 고장이나 결상시에 1차측 나머지

      2대가 자동으로 역V결선으로 연결되어 3상 전력을 공급하게 되므로 변압기 2대가

      과부하로 인하여 소손될 수 있다. Y결선시에는 변압기 한상이 고장이 나면 3상이

      모두 고장처리되도록 한다.

 (3) 전력퓨즈의 용량은 몇 [A]인지 선정하시오.

 [해설]

  ▣ 내선규정 3220-10 수전설비 접지공사

     ⊙ 고압 또는 특고압 기계기구의 철대, 금속제외함 및 금속프레임 등은 1445-2 접지규정에 따라 접지하여야 한다.

  ① 다중접지계통 (22.9[kV-Y])에 접속되는 변압기, 계기용변성기, 계기용변류기, 콘덴서, 유입차단기 등의 철대 및 외함

      또는 피뢰기 접지점은 중성선에 공동접지 공사를 할 것

  ② 다중접지계통에서 수전변압기를 2부싱(2-Bushing)변압기로 Y-△ 결선하는 경우에는 1차측 중성점은 접지하지 않고

      부동(Floating) 시켜야 하며, 변압기 외함 만을 중성선과 공동 접지한다.

9. 절연내력 시험

 ▣ 다음 물음에 답하시오.

   (1) 최대사용전압이 3.3[kV]인 중성점 비접지식 전로의 절연내력 시험전압은 얼마인가 ?

        3,300[V] × 1.5 = 4,950 [V]

   (2) 전로의 사용전압이 350[V] 이상 400[V] 미만인 경우 절연저항은 몇 [MΩ] 이상이어 야 하는가 ? 1[MΩ] 이상

   (3) 최대사용전압 380[V]인 전동기의 절연내력 시험전압[V]은 ?    380[V] × 1.5 = 570 [V]

   (4) 고압 및 특고압 전로의 절연내력시험 방법에 대하여 설명하시오.

     ▣ 시험전압으로 충전부분과 대지사이에 연속하여 10분간 가하여 절연내력시험을 하였을 때 이에 견디어야 한다.

[해설]

 ▣ KEC 132 전로의 절연저항 및 절연내력

  ⊙ 고압 및 특고압의 전로는 표에서 정한 시험전압을 전로와 대지 사이에 연속하여

      10분간 가하여 절연내력을 시험하였을 때에 이에 견디어야 한다.

▣ KEC 133 회전기 및 정류기의 절연내력(발전기, 전동기, 조상기, 기타 회전기)

▣ 전기설비기술기준 제52조 (저압전로의 절연성능)

[주] 특별저압 EXtra low voltage : 2차 전압이 AC 50[V], DC 120[V] 이하로 SELV(비접지식회로 구성) 및

      PELV (접지식 구성)은 1차와 2차가 전기적으로 절연된회로, FELV는 1차와 2차가 전기적으로 절연되지 않은 회로

11. 타여자 직류발전기

 ▣ 정격 5[kW], 50[V]인 타여자 직류발전기가 있다. 무부하로 하였을 경우 단자전압이 55[V]가 된다면

     발전기의 전기자 회로의 등가저항은 얼마인가 ?

12. 단락전류 구하기

 ▣ 66[kV], 500[MVA], %임피던스가 30[%]인 발전기에 용량이 600[MVA], %임피던스 20[%],

    변압비가 66[kV]/345[kV]인 변압기가 접속되어 있다. 지금 변압기 2차 345[kV] 측에서 단락이 일어났을 때

    단락전류는 몇 [A]인가 ?

13. 변압기 부하 분담

 ▣ 3,150/210[V]인 변압기의 용량이 각각 250[kVA], 200[kVA]이고 %임피던스 강하가

     각각 2.5[%]와 3[%]일 때 그 병렬 합성용량 [kVA]는 ?

14. 콘덴서 과보상

 ▣ 역률을 개선하면 전기요금의 저감과 배전선의 손실경감, 전압강하 감소, 설비여력의 증가 등을 기할 수 있으나,

     너무 과보상하면 역효과가 나타난다. 즉, 경부하시에 콘덴서가 과대 삽입되는 경우 결점을 3가지 쓰시오.

   ① 모선 전압 상승    ② 재점호에 의한 과전압 발생     ③ 계전기의 오동작

 <그외> ④ 유도전동기의 자기여자현상 ⑤ 선로의 변압기의 손실 증가

            ⑥ 전원설비의 여유용량 감소에 따른 과부하가 될 수 있다.

            ⑦ 고조파 왜곡의 증가 (콘덴서 및 타기기손상, 오동작, 변압기 소음증가)

15. 전동기의 기동보상기에 의한 기동제어 시퀀스 회로

  ▣ 도면과 같은 시퀀스도는 기동 보상기에 의한 전동기의 기동제어 회로의 미완성 도면이다.

       이 도면을 보고 물음에 답하시오.

(1) 전동기의 기동 보상기 기동제어는 어떤 기동방법인지 그 방법을 상세히 설명하시오.

  ▣ 기동시 전동기에 인가되는 전압을 단권변압기로 감압하여 공급함으로써 기동전류를 억제하고

      기동 완료 후 전전압으로 기동하는 방식

(2) 주회로에 대한 미완성 부분을 완성하시오.

(3) 보조회로에 대한 미완성 접점을 그리고 그 접점명칭을 표기하시오.

15. 피뢰기

 ▣ 피뢰기에 대한 다음 각 물음에 답하시오.

   (1) 피뢰기의 기능상 필요한 구비조건 4가지만 쓰시오.

     ① 충격파 방전개시전압이 낮을 것   ② 제한전압이 낮을 것   ③ 상용주파 방전개시 전압이 높을 것

     ④ 속류 차단능력이 클 것

    < 그외 > ⑤ 방전내량이 클 것

(2) 피뢰기 설치장소 4개소를 쓰시오.

   ① 발전소, 변전소 또는 이에 준하는 장소의 가공인입선의 인입구 및 인출구

   ② 특고압 가공전선에 접속하는 배전용 변압기의 고압 및 특고압측

   ③ 고압 및 특고압 가공전선로로 부터 공급을 받는 수용가의 인입구

   ④ 가공전선로와 지중전선로가 접속되는 곳

16. 154[kV] 수용가의 수전설비 단선 결선도

  ▣ 도면은 어느 154[kV] 수용가의 수전설비 단선 결선도의 일부분이다.

      주어진 표와 도면을 이용하여 다음 각 물음에 답하시오.

 (1) 변압기 2차 부하설비용량이 51[MW], 수용률이 70[%], 부하역률이 90[%]일 때

      도면의 변압기 용량은 몇 [MVA]가 되는가 ?

 (2) 변압기 1차측 DS의 정격전압은 몇 [kV]인가 ? 170 [kV]

 (3) CT1의 비는 얼마인지를 계산하고 표에서 선정하시오.

                                             CT의 정격

(5) OCB의 정격 차단전류가 23[kA]일 때, 이 차단기의 차단용량은 몇 [MVA]인가 ?

(6) 과전류 계전기의 정격부담이 9[VA] 일 때 이 계전기는 몇 [Ω]인가 ?

(7) CT7 1차 전류가 600[A]일 때 CT7의 2차에서 비율차동 계전기의 단자에 흐르는 전류는 몇 [A]인가 ?

  [문제풀이] 비율차동계전기의 2차측 CT는 변압기가 Y결선이므로 △결선을 하게 되고

                △결선의 단자전류는 상전류의 √3배가 된다.

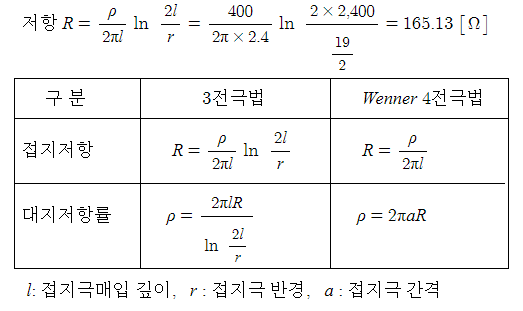

17. 대지고유저항률과 접지저항(대지저항)

  ▣ 대지 고유저항률 400[Ω·m], 직경 19[㎜], 길이 2,400[㎜]인 접지봉을 전부 매입하였고 한다.

      접지저항(대지저항)값은 얼마인가 ?

18. 송전선의 등가 선간거리

  (1) 그림과 같은 송전 철탑에서 등가 선간거리 [m]는 ?

  [답안작성]

  (2) 간격 400[㎜]인 정사각형 배치의 4도체에서 소선 상호간의 기하학적 평균거리는 몇 [m] 인가 ?

19. 발전기 용량 산정

 ▣ 주어진 표는 어떤 부하 데이터의 예이다. 이 부하 데이터를 수용할 수 있는 발전기 용량을 산정하시오.

     단, 발전기 표준 역률은 0.8, 허용 전압강하 25[%], 발전기 리액턴스 20[%], 원동기 기관 과부하내량 1.2 이다.

 (1) 전부하 정상 운전시의 입력에 의한 것

 (2) 전동기 기동에 필요한 용량

 (3) 순시 최대 부하에 의한 용량

20. 배전선로의 전력손실

 ▣ 그림과 같은 3상 3선식 배전선로가 있다. 각 물음에 답하시오. 단, 전선 1가닥의 저항은 0.5[Ω/㎞]라고 한다.

 (1) 급전선에 흐르는 전류는 몇 [A]인가 ?

 (2) 전체 선로손실은 몇 [W]인가 ?

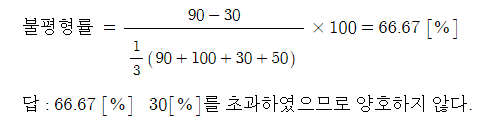

21. 배전선로의 불평형률

 ▣ 그림과 같은 3상 3선식 배전선로에서 불평형률을 구하고, 양호하게 되었는지의 여부를 판단하시오.

22. 일 부하율

  ▣ 어떤 공장의 어느 날 부하실적이 1일 사용전력량 192[kWh]이며, 1일 최대 전력이

      12[kW]이고, 최대전력일 때의 전류값이 34[A]이었을 경우 다음 각 물음에 답하시오.

      단, 이 공장은 220[V], 11[kW]인 3상 유도 전동기를 부하설비로 사용한다고 한다.

  (1) 일 부하율은 몇 [%]인가 ?

  (2) 최대공급전력일 때의 역률은 몇 [%]인가 ?

23. PLC 프로그램과 래더 다이어그램

  ▣ 다음의 PLC 프로그램을 보고 래더 다이어그램을 완성하시오.

[답안작성]

24. 전압계 및 전류계 회로 구성

  ▣ 다음과 같이 기자재가 주어졌다.

  (1) 접압, 전류계법으로 저항값을 측정하기 위한 회로를 완성하시오.

  (2) 저항 Rs에 대한 식을 쓰시오.

【답안작성】

  ① 특성요소   ② 주갭   ③ 측로갭   ④ 분로저항   ⑤ 소호코일   ⑥ 특성요소   ⑦ 특성요소

[해설]

  ▣ 피뢰기 구성요소

 ① 직렬갭 (Searies Gap)

  ⊙ 특성요소와 직렬로 연결되어 평상시 피뢰기 회로를 열고(Off) 과전압이 인가될 때

     불꽃 방전에 의해 그 회로를 닫으며 (On) 그 후 특성요소로 제한하여 속류차단 작용을

     하는 피뢰기의 구성부분

 ② 특성요소

  ⊙ 전류특성에 따라 방전할 때는 대전류를 통과시키고 단자간 전압을 제한하여 방전 후는

      속류를 직렬갭으로 차단할 수 있는 정도로 제한하는 피뢰기의 구성부분

    ◈ 갭형 피뢰기 : 탄화규소 (SiC)

    ◈ 갭레스형 피뢰기 : 산화아연 (ZnO)

1. 역률 과보상의 부작용 (3가지)

  ▣ 역률을 개선하면 전기요금의 저감과 배전선의 손실경감, 전압강하 감소, 설비 여력의

      증가 등을 기할 수 있으나, 너무 과보상하면 역효과가 나타난다. 즉, 경부하시에 콘덴서가

      과대 삽입되는 경우의 결점을 3가지 쓰시오.

 [답안작성]

  ① 모선의 전압 상승

  ② 재점호에 의한 과전압 발생

  ③ 계전기 오동작

 <그 외>

  ④ 유도전동기의 자기여자현상

  ⑤ 선로 및 변압기의 손실 증가

  ⑥ 전원설비 여유용량 감소에 따른 과부하가 될 수 있다.

  ⑦ 고조파 왜곡의 증가 (콘덴서 및 타기기 손상 및 오동작, 변압기 소음 증가)

2. 3상 단락전류(Is) 및 차단용량(Ps) 결정

 ▣ 66/6.6[kV], 6,000[kVA]의 3상 변압기 1대를 설치한 배전 변전소로 부터 긍장 1.5

     [㎞]의 1회선 고압 배전선로에 의해 공급되는 수용가 인입구에서 3상 단락고장이 발생

     하였다. 선로의 전압강하를 고려하여 다음 물음에 답하시오. 단, 변압기 1상의 리액턴스는

     0.4[Ω], 배전선 1선당 저항은 0.9[Ω/㎞]라 하고 리액턴스는 0.4[Ω/㎞] 라 하고 기

     타의 정수는 무시하는 것으로 한다.

  (1) 1상분의 단락회로를 그리시오.

  (2) 수용가 인입구에서의 3상 단락전류를 구하시오.

  (3) 이 수용가에서 사용하는 차단기로는 몇 [MVA] 것이 적당하겠는가 ?

【 답안작성】

  (1) 1상분 단락회로를 그리시오.

  (2) 수용가 인입구에서의 3상 단락전류를 구하시오.

 (3) 이 수용가에서 사용하는 차단기로서는 몇 [MVA] 것이 적당한가 ?

3. 플리커 방지대책

 가. 전원측 대책

   ① 전용계통에서 공급한다.

   ② 단락용량이 큰 계통에서 공급한다.

   ③ 전용변압기로 공급한다.

 나. 수용가측 대책

   ① 전원계통의 리액터분을 보상하는 방법

   ② 전압강하를 보상하는 방법

   ③ 부하의 무효전력 변동분을 흡수하는 방법

4. 배선평면도

  ▣ 그림과 같은 배선평면도와 주어진 조건을 이용하여 다음 각 물음에 답하시오.

[조건]

  ● 사용하는 전선은 모두 450/ 750 [V] 일반용 단심 비닐절연전선 4[㎟] 이다.

  ● 박스는 모두 4각 박스를 사용하며, 기구 1개에 박스 1개를 사용한다.

      2개 연등인 경우에는 각 1개씩을 사용하는 것으로 한다.

  ● 전선관은 콘크리트 매입 후강금속관이다.

  ● 층고는 3[m]이고, 분전반의 설치 높이는 1.5[m]이다.

  ● 3로 스위치 이외의 스위치는 단극 스위치를 사용하며, 2개를 나란히 사용한 개소는

      2개이다.

 (1) 점선으로 표시된 위치(A~F)에 기구를 배치하여 배선평면도를 완성하려고 한다.

     해당되는 기구의 그림기호를 그리시오.

 (2) 배선평면도의 ① ~ ③ 의 배선 가닥수는 몇 가닥인가 ?

   ※ 전등과 콘센트의 배선은 구분하여 별개의 전선으로 연결한다.

  [정답] ① 2가닥    ② 3가닥    ③ 4가닥

(3) 도면의 ④에 대한 그림기호의 명칭은 무엇인가 ? 케이블 헤드

(4) 본 배선 평면도에 소요되는 4각 박스와 부싱은 몇 개인가 ?

  단, 자재의 규격은 구분하지 않고 개수만 산정한다.

   ※ 후강 전선관은 금속관을 쓰며 부싱을 해야 한다.

    ▣ 4각 박스 개수 = 전선관의 개수

      ⊙ 전선관의 개수를 세어 보면 24개이다. 그런데 케이블 헤드에서 적산전력계(전력량계)에

          이르는 전선의 옥외 전선이므로 전선관을 사용하지 않는다.

          따라서 전선관은 개수는 옥내전선의 수 즉 23개 이다.

      ⊙ 4각 박스는 전선관의 개수와 같으므로 23개가 된다.

    ▣ 부싱은 전선관(4각 박스) 수 × 2가 된다.

        따라서 23 × 2 = 46개가 된다.

        ※ 부싱은 박스(전선관) 하나 당 양쪽에 부싱을 해야 하므로 2배가 된다.

5. 슬림라인 형광등 (Slim Line) 장점 5가지와 단점 3가지

 가. 장점

  ① 필라멘트를 예열할 필요가 없어 점등관등 기동장치가 불필요하다.

  ② 순시기동으로 점등에 시간이 걸리지 않는다.

  ③ 관이 길어 양광주가 길고 효율이 좋다.

  ④ 점등불량으로 인한 고장이 없다.

  ⑤ 전압변동에 의한 수명의 단축이 없다.

 나. 단점

  ① 점등 장치가 비싸다.

  ② 전압이 높아 기동시에 음극이 손상하기 쉽다.

  ③ 전압이 높아 위험하다.

6. 2전력계법

 ▣ 어떤 부하에 그림과 같이 접속된 전압계, 전류계의 지시가 각각 V=200[V], I = 30[A],

     W1 = 5.96[kW], W2 = 2.36[kW]이다. 이 부하에 대하여 다음 각 물음에 답하시오.

 (1) 소비전력은 몇 [kW]인가 ?

 (2) 피상전력은 몇 [kVA]인가?

 (3) 부하역률은 몇 [%]인가 ?

   【답안작성】

7. 피뢰기

 ▣ 피뢰기에 대한 다음 각 물음에 답하시오.

   (1) 현재 사용되고 있는 교류용 피뢰기의 구조는 무엇과 무엇으로 구성되어 있는가 ?

   (2) 피뢰기의 정격전압은 어떤 전압을 말하는가 ?

   (3) 피뢰기의 제한전압은 어떤 전압을 말하는가 ?

 【답안작성】

 (1) 현재 사용되고 있는 교류용 피뢰기의 구조는 무엇과 무엇으로 구성되어 있는가 ?

   ▣ 정답 : 직렬갭,   특성요소

 (2) 피뢰기의 정격전압은 어떤 전압을 말하는가 ?

   ▣ 속류를 차단할 수 있는 교류 최고전압

 (3) 피뢰기의 제한전압은 어떤 전압을 말하는가 ?

  ▣ 피뢰기 방전 중 피뢰기에 남게 되는 충격전압

 <해설>

  ▣ 피뢰기의 구성요소

▣ 피뢰기 관련 용어 (전압)

 ① 정격전압 (Rated Voltage)

   ⊙ 그 전압을 선로단자와 접지단자 간에 인가한 상태에서 소정의 동작 책무를 소정의 횟수로

      반복할 수 있는 정격주파수의 상용주파전압 최고한도를 규정한 값 (실효치)

   ⊙ 속류를 끊을 수 있는 교류 최고 전압이며, 실효값으로 나타낸다.

 ② 제한전압

   ⊙ 충전전류가 방전으로 저하되어서 피뢰기의 단자간에 남게 되는 충격전압.

       즉, 뇌서지의 전류가 충분히 형성되어 양 단자 간 전압강하로 이것은 피뢰기 동작 중

       계속해서 걸리고 있는 단자전압의 파고값으로 표시한다.

 ③ 사용주파 방전개시전압 (Power-Frequency Spark Over Voltage)

   ⊙ 선로단자와 접지단자간에 인가했을 때 파고치 부근에 있어서 직렬갭에서 불꽃 방전을

       발생하는 등 실질적으로 피뢰기에 전류가 흐르기 시작한 최저의 상용주파 전압을 말하며

       실효값으로 표시한다.

 ④ 충격 방전개시전압 (Impulse Spark Over Voltage)

   ⊙ 피뢰기의 양단자 사이에 충격전압이 인가되어 피뢰기가 방전하는 경우 그 초기에 방전

      전류가 충분히 형성되어 단자간 전압강하가 시작하기 이전에 도달하는 단자전압의

      최고 전압

8. 강제전선관의 호칭 (배선설비의 설계 및 공사방법에 관한 기술지침)

  ① 후강전선관 : 16, 22, 28, 36, 42, 54, 70, 82, 92 104

  ② 박강관전관 : C19, C25, C31, C39, C51, C63, C75

9. 조명 설비

  가. ○H400 의 표현 : 수은등 400W

  나. 비상용 조명을 형광등으로 하는 경우 기호는 ?

10. 지중전선로의 시설

 ▣ KEC 334.1 지중전선로의 시설

  1. 지중전선로는 전선에 케이블을 사용하고 또한 관로식 · 암거식 또는 직접매설식에 의하여

       시설하여야 한다.

 2. 지중 전선로를 관로식 또는 암거식에 의하여 시설하는 경우에는 다음에 따라야 한다.

   가. 관로식에 의하여 시설하는 경우에는 매설 깊이를 1.0[m] 이상으로 하되, 매설 깊이가

       충분하지 못한 장소에는 견고하고 차량 기타 중량물에 견디는 것을 사용할 것. 다만,

       중량물의 압력을 받을 우려가 없는 곳은 0.6[m] 이상으로 한다.

  나. 암거식에 의하여 시설하는 경우에는 견고하고 차량 기타 중량물의 압력에 견디는 것을

       사용할 것

 3. 지중전선을 냉각하기 위하여 케이블에 넣은 관내에 물을 순환시키는 경우에는 지중전

     선로는 순환수 압력에 견디고 또한 물이 새지 아니하도록 시설해야 한다.

 4. 지중전선로를 직접 매설식에 의하여 시설하는 경우에는 매설 깊이를 차량 기타 중량물의

     압력을 받을 우려가 있는 장소에는 1.0[m] 이상, 기타 장소에는 0.6[m] 이상으로

     하고 또한 지중전선을 견고한 트라프 기타 방호물에 넣어 시설하여야 한다.

11. 특고압 간이 수전설비 표준 결선도

 ▣ 그림은 22.9[kV-Y] 1000[kVA] 이하에 적용 가능한 특고압 간이 수전설비 표준결선도이다.

     이 결선도를 보고 다음 각 물음에 답하시오.

  (1) 본 도면에서 생략할 수 있는 것은 ?

  (2) 22.9[kV-Y]용의 LA는 ( )붙임형 사용해야 한다. ( )안에 알맞은 것은 ?

  (3) 인입선을 지중선으로 시설하는 경우로서 공동주택 등 사고시 정전 피해가 큰 수전설비

      인입선을 예비선을 포함하여 몇 회선으로 시설하는 것이 바람직한가 ?

  (4) 22.9[kV-Y] 지중 인입선에는 어떤 케이블을 사용하여야 하는가 ?

  (5) 300[kVA] 이하인 경우 PF 대신 COS를 사용하였다.

      이것의 비대칭 차단전류 용량은 몇 [kA] 이상의 것을 사용하여야 하는가 ?

【답안작성】

(1) 본 도면에서 생략할 수 있는 것은 ? LA용 단로기 DS

(2) 22.9 [kV-Y] 용의 LA는 ( ) 붙임형을 사용하여야 한다. ( )안에 알맞은 것은 ?

    ▣ Disconnector 또는 Isolator

(3) 인입선을 지중선으로 시설하는 경우로서 공동주택 등 사고시 정전 피해가 큰 수전 설비

     인입선은 예비선을 포함하여 몇 회선으로 시설하는 것이 바람직한가 ? 2회선

(4) 22.9[kV-Y] 지중 인입선에는 어떤 케이블을 사용하여야 하는가 ?

    ▣ CNCV-W 케이블(수밀형) 또는 TR CNCV-W 케이블 (트리억제형)

(5) 300[kVA] 이하인 경우 PF 대신 COS를 사용하였다.

    이것의 비대칭 차단전류 용량은 몇 [kA] 이상의 것을 사용하여야 하는가 ?

   ▣ 10[kA]

<해 설>

 ▣ 22.9[kV-Y] 1,000[kVA] 이하를 시설하는 경우 (특고압 간이수전설비 결선도)- 부록2. 참고

 [비고 1] LA용 DS는 생략할 수 있으며 22.9[kV-Y]용 LA는 (Disconnector 또는Isolator) 붙임형을

            사용하여야 한다.

[비고 2] 인입선을 지중선으로 시설하는 경우 공동주택 등 고장시 정전피해가 큰 경우는

           예비지중선을 포함하여 2회선을 사용하여 시설하는 것이 바람직하다.

[비고 3] 지중인입선의 경우에 22.9[kV-Y] 계통은 CNCV-W 케이블(수밀형) 또는 TR

          CNCV-W(트리억제형)을 사용하여야 한다. 다만, 전력구·공동구·덕트·건물구내 등 화재의

          우려가 있는 장소에서는 FR CNCO-W(난연)케이블을 사용하는 것이 바람직하다.

[비고 4] 300[kVA] 이하인 경우에는 PF 대신 COS (비대칭 차단전류 10[kA] 이상의 것)을

          사용할 수 있다.

[비고 5] 특고압 간이수전설비 PF의 용단 등의 결상사고에 대한 대책이 없으므로 변압기 2

          차측에 설치되는 주차단기에는 결상계전기 등을 설치하여 결상사고에 대한 보호 능력이

          있도록 함이 바람직 하다.

12. 설비 부하평형의 시설

 ▣ 내선규정 1410-1 설비 부하평형의 시설

   ⊙ 저압, 고압 및 특고압수전의 3상3선식 또는 3상 4선식에서 불평형 부하의 한도는 단상

       접속부하로 계산하여 설비불평형률을 30% 이하로 하는 것을 원칙으로 한다. 다만, 다음

       각호의 경우는 이 제한에 따르지 않을 수 있다.

  ① 저압수전에서 전용변압기로 수전하는 경우

  ② 고압 및 특고압수전에서 100[kVA] 이하의 단상부하인 경우

  ③ 고압 및 특고압수전에서 단상 부하용량의 최대와 최소의 차가 100[kVA] 이하인 경우

  ④ 특고압수전에서 100[kVA] 이하의 단상변압기 2대로 역V결선하는 경우

13. 변압기 △-△ 결선의 장·단점 3가지

 가. 장점

  ① 제3고조파 전류가 △결선 내를 순환하므로 정현파 교류전압을 유기하여 기전력의 파형이

      왜곡되지 않는다.

  ② 변압기 1대가 고장나면 나머지 2대로 V결선을 하여 전력을 공급할 수 있다.

  ③ 각 변압기의 상전류가 선전류의 1/√3이 되어 대전류에 적합하다.

 나. 단점

  ① 중성점을 접지할 수 없으므로 지락사고의 검출이 곤란하다.

  ② 권수비가 다른 변압기를 결선하면 순환전류가 흐른다.

  ③ 각 상의 임피던스가 다를 경우 3상 부하가 평형이 되어도 변압기의 부하전류는

      불평형이 된다.

14. 전력계의 최대눈금(Scale)은 얼마로 하여야 하는가 ?

 ▣ 최대수용전력의 120 ~ 150 %

    ※ 최대수용전력이 473.3[kVA]인 경우 전력계의 최대 눈금은 ?

       473.3 × 1.2 ~ 1.5 = 597.96 ~ 709.95 [kVA]

      ∴ 전력계의 최대 눈금 : 600 [kW]

15. 동기발전기

 가. 단락비 : 단락전류 / 정격전류 = Is / In

 나. "단락비가 큰 교류발전기는 일반적으로 기계의 치수가 (① 크고), 가격이 (② 높고),

      풍손, 마찰손, 철손이 (③ 크고), 효율이 (④ 낮고), 전압변동률은 (⑤ 낮고), 안정도는

      (⑥ 높다)"

 다. 비상용 동기발전기의 병렬운전 조건을 4가지를 쓰시오.

   ① 기전력의 크기가 같을 것

   ② 기전력의 파형이 같을 것

   ③ 기전력의 주파수가 같을 것

   ④ 기전력의 위상이 같을 것

     ※ 상회전 방향이 같을 것

16. 단상유도전동기에 대한 다음 물음에 답하시오.

  (1) 기동방식 4가지를 쓰시오.

     ① 반발기동형    ② 분상기동형    ③ 콘덴서 기동형   ④ 세이딩 코일형

  (2) 분상기동형 단상유도 전동기의 회전방향을 바꾸려면 어떻게 하면 되는가 ?

     ▣ 기동권선의 접속을 반대로 바꾸어 준다.

17. 부등율과 수용률의 의미

  ▣ 부등율이 크다 : 최대전력을 사용하는 시간대가 다르다.

  ▣ 수용률 : 수용설비가 동시간에 사용되는 정도

18. 배선용 차단기 (AF. AT)

  ▣ AF [Amphere Frame] : 차단기 프레임(외형) 용량으로 단락 등의 사고시 화재, 폭발

          등이 발생하지 않고 프레임이 견딜 수 있는 최대전류이며, AF 이상이 되면 차단기 프레

          임이 파손될 수 있음. 또한 AF은 차단기의 외형 크기를 결정함

  ▣ AT [Amphere Trip] 차단기 트립용량 (차단기가 동작하는 용량) : 안전하게 통전시킬

          수 있는 최대전류로 차단기의 정격전류가 됨
