전로의 절연내력과 시험전압



▣ KEC 132 전로의 절연저항 및 절연내력

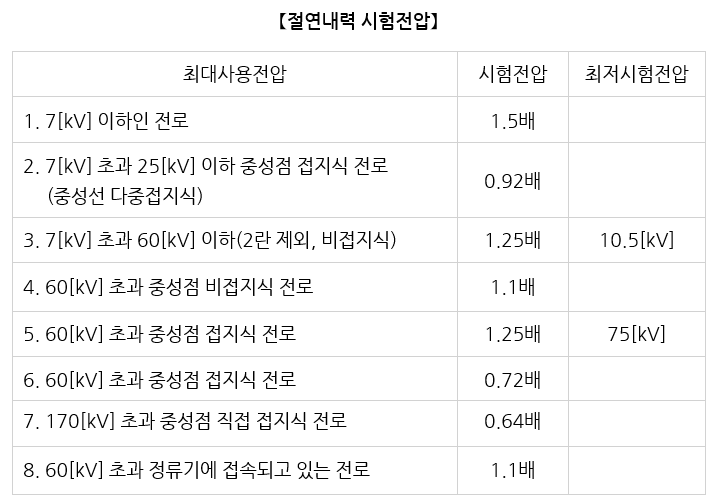

 ⊙ 고압 및 특고압의 전로는 표에서 정한 시험전압을 전로와 대지 사이에 연속하여

     10분간 가하여 절연내력을 시험하였을 때에 이에 견디어야 한다.





▣ KEC 133 회전기 및 정류기의 절연내력(발전기, 전동기, 조상기, 기타 회전기)

최대사용전압	시험전압	최소시험전압	시험방법
7[kV]이하	최대사용전압의 1.5배 전압	500 [V]	권선과 대지사이에 연속하여 10분간 가한다.
7[kV]초과	최대사용전압의 1.25배 전압	10.5[kV]



▣ 전기설비기술기준 제52조 (저압전로의 절연성능)

 ⊙ 전기사용장소의 사용전압이 저압인 전로의 전선 상호간 및 전로와 대지 사이의 절연저

     항은 개폐기 또는 과전류 차단기로 구분할 수 있는 전로마다 다음 표에서 정한 값 이상

     이어야 한다. 다만, 전선 상호간의 절연저항은 기계기구를 쉽게 분리가 곤란한 분기회로

     의 경우 기기 접속 전에 측정할 수 있다.

     또한 측정시 영향을 주거나 손상을 받을 수 있는 SPD 또는 기타 기기 등은 측정 전에

     분리시켜야 하고, 부득이하게 분리가 어려운 경우에는 시험전압을 250[V] DC로 낮추

     어 측정할 수 있지만 절연저항 값은 1[MΩ] 이상이어야 한다.

전로의 사용전압 [V]	DC 시험전압 [V]	절연저항 [MΩ]
SELV 및 PELV	250	0.5
FELV 및 500[V] 이하	500	1.0
500 [V] 초과	1000	1.0

   [주] 특별저압 EXtra low voltage : 2차 전압이 AC 50[V], DC 120[V] 이하로 SELV

        (비접지식회로 구성) 및 PELV (접지식 구성)은 1차와 2차가 전기적으로 절연된

        회로, FELV는 1차와 2차가 전기적으로 절연되지 않은 회로



▣ KEC 112. 용어 정의

  ◈ 특별저압 (ELV, Extra Low Voltage) : 인체에 위험을 초래하지 않을 정도의 저압을 말한다.

      ⊙ SELV (Safety Extra Low Voltage) : 비접지 회로

      ⊙ PELV (Protective Extra Low Voltage) : 접지 회로

      ⊙ FELV (Fucntion Extra Low Voltage)
