2전력계법 및 피뢰기



1. 2전력계법

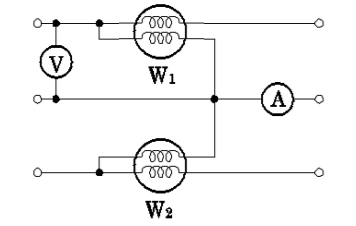

▣ 어떤 부하에 그림과 같이 접속된 전압계, 전류계의 지시가 각각 V=200[V], I = 30[A],

    W1 = 5.96[kW], W2 = 2.36[kW]이다. 이 부하에 대하여 다음 각 물음에 답하시오.

2전력계법



(1) 소비전력은 몇 [kW]인가 ?

(2) 피상전력은 몇 [kVA]인가?

(3) 부하역률은 몇 [%]인가 ?

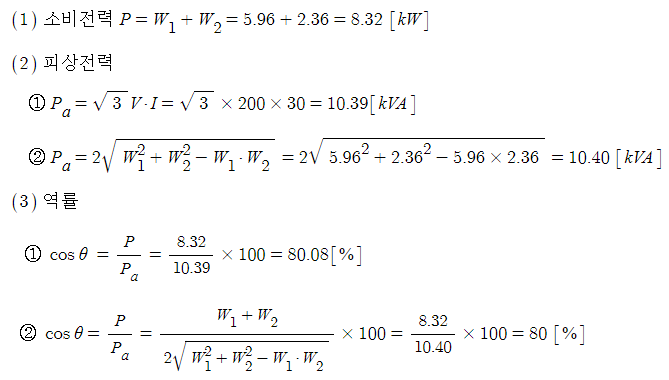

【답안작성】



2. 피뢰기

▣ 피뢰기에 대한 다음 각 물음에 답하시오.

  (1) 현재 사용되고 있는 교류용 피뢰기의 구조는 무엇과 무엇으로 구성되어 있는가 ?

  (2) 피뢰기의 정격전압은 어떤 전압을 말하는가 ?

  (3) 피뢰기의 제한전압은 어떤 전압을 말하는가 ?



【답안작성】



(1) 현재 사용되고 있는 교류용 피뢰기의 구조는 무엇과 무엇으로 구성되어 있는가 ?

   ▣ 정답 : 직렬갭, 특성요소

(2) 피뢰기의 정격전압은 어떤 전압을 말하는가 ?

   ▣ 속류를 차단할 수 있는 교류 최고전압

(3) 피뢰기의 제한전압은 어떤 전압을 말하는가 ?

   ▣ 피뢰기 방전 중 피뢰기에 남게 되는 충격전압



<해설>

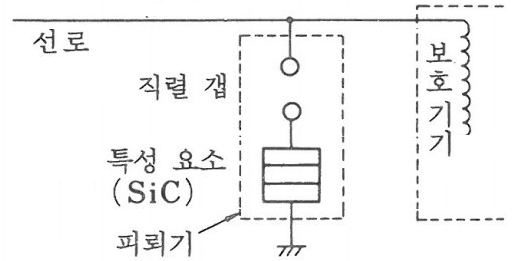

  ▣ 피뢰기의 구성요소



피뢰기

▣ 피뢰기 관련 용어 (전압)



 ① 정격전압 (Rated Voltage)

   ⊙ 그 전압을 선로단자와 접지단자 간에 인가한 상태에서 소정의 동작 책무를 소정의 횟수로

       반복할 수 있는 정격주파수의 상용주파전압 최고한도를 규정한 값 (실효치)

   ⊙ 속류를 끊을 수 있는 교류 최고 전압이며, 실효값으로 나타낸다.

 ② 제한전압

   ⊙ 충전전류가 방전으로 저하되어서 피뢰기의 단자간에 남게 되는 충격전압.

       즉, 뇌서지의 전류가 충분히 형성되어 양 단자 간 전압강하로 이것은 피뢰기 동작 중

       계속해서 걸리고 있는 단자전압의 파고값으로 표시한다.

 ③ 상용주파 방전개시전압 (Power-Frequency Spark Over Voltage)

   ⊙ 선로단자와 접지단자간에 인가했을 때 파고치 부근에 있어서 직렬갭에서 불꽃 방전을

       발생하는 등 실질적으로 피뢰기에 전류가 흐르기 시작한 최저의 상용주파 전압을 말하며

       실효값으로 표시한다.

 ④ 충격 방전개시전압 (Impulse Spark Over Voltage)

   ⊙ 피뢰기의 양단자 사이에 충격전압이 인가되어 피뢰기가 방전하는 경우 그 초기에 방전

       전류가 충분히 형성되어 단자간 전압강하가 시작하기 이전에 도달하는 단자전압의

       최고 전압
