피뢰기의 구조 (갭형, 갭레스형)

♠ 피뢰기 (갭형, 갭레스형)

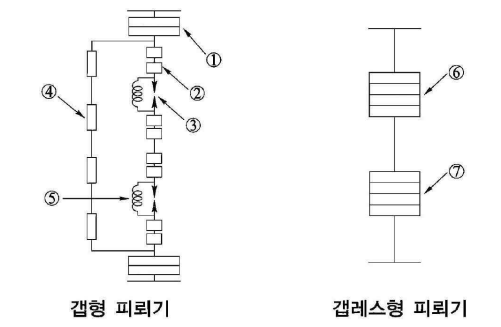

 ▣ 그림은 갭형 피뢰기와 갭레스형 피뢰기의 구조를 나타낸 것이다. 화살표로 표시된 각

     부분의 명칭을 쓰시오.



피뢰기

【답안작성】

  ① 특성요소   ② 주갭   ③ 측로갭   ④ 분로저항   ⑤ 소호코일   ⑥ 특성요소   ⑦ 특성요소



[해설]

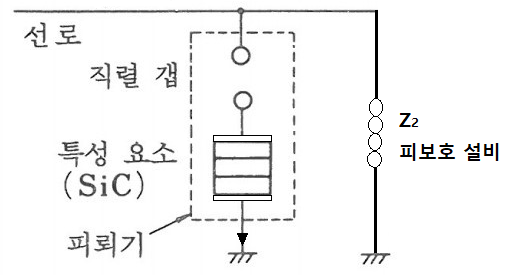

  ▣ 피뢰기 구성요소



피뢰기 구성요소

 ① 직렬갭 (Searies Gap)

  ⊙ 특성요소와 직렬로 연결되어 평상시 피뢰기 회로를 열고(Off) 과전압이 인가될 때

     불꽃 방전에 의해 그 회로를 닫으며 (On) 그 후 특성요소로 제한하여 속류차단 작용을

     하는 피뢰기의 구성부분

 ② 특성요소

  ⊙ 전류특성에 따라 방전할 때는 대전류를 통과시키고 단자간 전압을 제한하여 방전 후는

      속류를 직렬갭으로 차단할 수 있는 정도로 제한하는 피뢰기의 구성부분

    ◈ 갭형 피뢰기 : 탄화규소 (SiC)

    ◈ 갭레스형 피뢰기 : 산화아연 (ZnO)
