권상기용 전동기와 로핑 (Roping)



♠ 권상기용 전동기와 로핑



 ▣ 그림과 같은 2 : 1 로핑의 기어레스 엘리베이터에서 적재하중은 1,000[kg], 속도는

     140[m/min]이다. 구동로프 바퀴의 직경은 760[㎜]이며, 기체의 무게는 1,500[kg]인 경우

     다음 각 물음에 답하시오.

    단, 평형률은 0.6, 엘리베이터의 효율은 기어레스에서 1:1 로핑인 경우 85[%], 2:1

    로핑인 경우는 80[%]이다.

 (1) 권상 소요 동력은 몇 [kW]인지 계산하시오.

 (2) 전동기의 회전수는 몇 [rpm]인지 계산하시오.



권상기, 로핑 (Roping)

【 문제풀이 】

 ▣ 로핑, Roping : Rope 거는 법

  ⊙ 2 : 1 로핑은 중간에 움직이는 도로레를 설치한 것으로 토크는 1/2로 감소하나

     속도를 2배로 해야 1 : 1 로핑과 출력이 같아 진다.

 ▣ 기체의 무게는 추의 무게로 대체되므로 출력을 계산할 때에는 기체의 무게는 계산하지

     않고 오로지 적재하중만 고려하여 산정하면 된다.

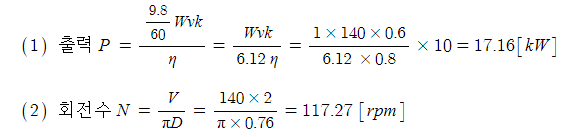

[답안작성]



<해설>

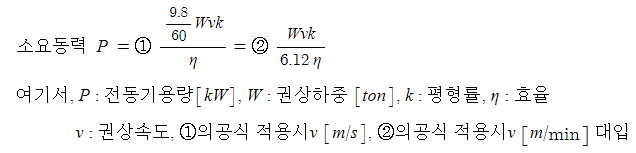

  ▣ 엘리베이터 권상기 소요동력



 ▣ 주변속도 v = π D N [m/min] , v = π D n [m/sec]

     D : 구동 로프 바퀴 직경 [m], N : 분당 회전속도 [m/min],

     n : 초당 회전속도 [m/sec]
