자동화재 탐지설비 - 경계구역

가. 경계구역의 정의 ★★♣

  ▣ 특정소방대상물 중 화재신호를 발신하고 그 신호를 수신 및 유효하게 제어할 수 있는 구역

​

나. 경계구역 설정기준 (NFSC 203 제14조) ★★★ ♣



 1) 수평적 경계구역 ★★★

   ① 층, 면적, 길이별 기준

      ㉠ 하나의 경계구역이 2개 이상의 건축물에 미치지 아니하도록 할 것

      ㉡ 하나의 경계구역이 2개 이상의 층에 미치지 아니하도록 할 것. 다만, 500[㎡] 이하의

           범위안에서는 2개층을 하나의 경계구역으로 할 수 있다.



     ㉢ 하나의 경계구역의 면적은 600[㎡] 이하로 하고 한변의 길이는 50 [m] 이하로 할 것.

          다만, 해당 특정소방대상물의 주된 출입구에서 그 내부 전체가 보이는 것에 있어서는

          한변의 길이가 50[m]의 범위 내에서 1,000[㎡]이하로 할 수 있다.

     ㉣ 지하구의 경우 하나의 경계구역의 길이는 700[m] 이하로 할 것

   ※ 수평적 경계구역

     1. 2 이상의 건축물 ×

     2. 2 이상의 층 × (500[㎡] 이하 2개층 가능)

     3. 발신기 한개당, 기본 600[㎡], 50 [m], 내부 전체가 보일 때 (1000[㎡] 이하

     4. 지하구 700[m]

​

 ② 외기 개방시의 기준 (차고, 주차장, 창고)

   ▣ 외기에 면하여 상시 개방된 부분이 있는 차고, 주차장, 창고 등에 있어서는 외기에

       면하는 각 부분으로 부터 5 [m] 미만의 범위 안에 있는 부분은 경계구역의 면적에

       산입하지 않는다.

 ③ 다른 설비에 감지기 설치시의 기준

   ▣ 스프링쿨러설비, 물분무등 소화설비 또는 제연설비의 화재감지장치로서 화재감지

       기를 설치한 경우의 경계구역은 해당 소화설비의 방사구역 또는 제연 구역과 동일

       하게 설정할 수 있다. (다르게 한다 ×)

 ⇒ 물분무등 소화설비

   ① 물분무소화설비

   ② 미분무소화설비

   ③ 포소화설비

   ④ 이산화탄소소화설비

   ⑤ 할론소화설비

   ⑥ 할로겐화합물 및 불활성기체소화설비

   ⑦ 분말소화설비

   ⑧ 강화액소화설비

   ⑨ 고체에어로졸 소화설비

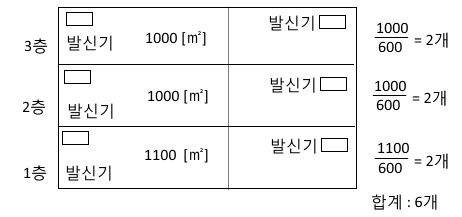

 나. 수평적 경계구역의 예

​

다. 수직적 경계구역 ★★★♣

  ▣ 계단, 경사로 (에스컬레이터, 경사로 포함), 엘리베이터 승강로 (권상기실이 있는 경우

      에는 권상기실), 린넨슈트, 파이프 피트 및 덕트, 기타 이와 유사한 부분에 대하여는

      별도로 경계구역을 설정하되, 하나의 경계구역은 높이 45[m] 이하로 하고, 지하층의

      계단 및 경사로 (지하층의 층수가 1일 경우는 제외)는 별도로 하나의 경계구역으로 할 것

 ※ 수직적 경계구역

   ▣ 계단 : 45 [m]

   ▣ E/V : 대수당 1개

   ▣ 지하층 : 2개층 이상이면 지하를 별개로 경계구역 설정

                      1개층이면 지상층에 포함

​

【 필기시험 예상 출제 】

  ▣ 다음 건물의 경우 수평적 경계구역은 몇 개인가 ?



【 실기시험 예상문제】

  Q : 지하3층, 지상 20층이 있다. 한층의 바닥면적 1000 [㎡], 한변 길이 50[m] 범위내에

       있다. 계단 2개소, E/V 2개소이며 한층의 층고는 3[m]이다.

       전체 경계구역은 몇 개인가 ?

  1. 수평적 경계구역



  2. 수직적 경계구역



∴ 전체 경계구역 : 46+4+2+2 = 54 개 경계구역

​
