1. 대칭좌표법에서 사용되는 용어 중에서 3상 공통인 성분을 표시하는 것은 ? ③
① 공통분 ② 역상분 ③ 영상분 ④ 정상분
2. 대칭좌표법에 관한 설명이 아닌 것은 ? ④
① 대칭좌표법은 일반적인 비대칭 3상 교류회로의 계산에도 이용된다.
② 대칭 3상 전압의 영상분과 역상분은 "0"이고 정상분만 남는다.
③ 비대칭 3상 교류회로는 영상분, 역상분 및 정상분의 3성분으로 해석된다.
④ 비대칭 3상 회로의 접지식 회로에는 영상분이 존재하지 않는다.
3. 3상 △ 부하에서 각 선전류를 Ia, Ib, Ic 라 하면 전류의 영상분 [A]은 ?
단, 회로는 평형상태이다. ④
① ∞ ② 1 ③ 1/3 ④ 0
4. 상순이 a, b, c 인 불평형 3상 전류 Ia, Ib, Ic 의 대칭분 Iao, Ia1, Ia2 라 하면
이 때의 대칭분과 관계식 중 옳지 못한 것은 ? ④
① 1/3 (Ia+Ib+Ic) ② 1/3 (Ia+aIb+a2Ic) ③ 1/3 (Ia+a2Ib+aIc) ④ 1/3 (-Ia-Ib-Ic)
5. 대칭 3상 전압이 a상 = Va[V], b상 = a2Va [V], c상 = aVa [V] 일 때 a상을 기준으로
한 대칭분 전압 중 정상분 V1 은 어떻게 표시되는가 ? ②
① 0 ② Va ③ aVa ④ a2Va
6. 불평형 3상 전류 Ia = 10 + j2 [A], Ib = -20-j24 [A], Ic = -5+j10[A]일 때의 영상전류
Io는 ? ②
① 15 + j2 [A] ② -5 -j4 [A] ③ -15-j12 [A] ④ -45 -j36
※ Io = 1/3 (Ia+Ib+Ic)
7. 불평형 3상 전류가 Ia = 15+j2[A], Ib = -20 - j14 [A], Ic = -3 + j10 [A] 일 때, 정상
분 전류 I [A] 는 ? ③
① 1.91 +j6.24 ② -2.67-j0.67 ③ 15.7-j3.57 ④ 18.4+j12.3
8. 3상 불평형 회로의 전압에서 불평형율 [%]는 ?
④ 역상전압 ÷ 정상전압 × 100 [%]
9. 3상 불평형 전압에서 역상전압이 35[V]이고 정상전압이 100[V], 영상전압이 10[V]라
할 때 전압의 불평형율은 ? ③
① 0.10 ② 0.25 ③ 0.35 ④ 0.45
10. 어느 3상 회로의 선간전압을 측정하니 Va = 120[V], Vb = -60-j80[V], Vc=-60+
j80 [V]이었다. 불평형율[%]은 ? ①
① 13 ② 27 ③ 34 ④ 41
※ 불평형율 = 역상전압 ÷ 정상전압 × 100 [%]
V1 = 1/3 (Va+aVb+a2Vc), V2 = 1/3 (Va+a2Vb+aVc)
11. 대칭 3상 교류발전기의 기본식 중 알맞게 표현된 것은 ? 단, Vo는 영상분 전압 V1은
정상분 전압, V2는 역상분 전압이다. ④
① Vo = Eo - Zo · Io ② V1 = - Z1 · I1 ③ V2 = Z2 · I2 ④ V1 = E1 - Z1 · I1
12. 송전계통의 한 부분이 그림에서와 같이 3상 변압기로 1차측은 △로, 2차측은 Y로
중성점이 접지되어 있을 경우, 1차측에 흐르는 영상전류는 ? ④
① 1차측 변압기 내부와 1차측 선로에서 반드시 "0"이다.
② 1차측 선로에서 ∞이다.
③ 1차측 변압기 내부에서는 반드시 "0"이다.
④ 1차측 선로에서 반드시 "0"이다.
13. 다음중 송전선의 1선 지락시 선로에 흐르는 전류를 바르게 나타낸 것은 ? ④
① 영상전류만 흐른다. ② 영상전류 및 정상전류만 흐른다.
③ 영상전류 및 역상전류만 흐른다. ④ 영상전류, 정상전류 및 역상전류가 흐른다.
14. 선간단락고장을 대칭좌표법으로 해석할 경우 필요한 것은 ? ①
① 정상임피던스 및 역상임피던스도 ② 정상임피던스 및 영상임피던스도
③ 역상임피던스 및 영상임피던스도 ④ 영상임피던스도
15. 3상 동기 발전기 단자에서의 고장전류 계산시 영상전류 Io, 정상전류 I1과
역상전류 I2가 같은 경우는 ? ①
① 1선지락고장 ② 2선지락고장 ③ 선간단락고장 ④ 3상 단락고장

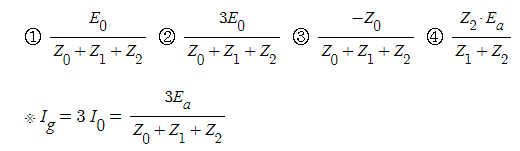

16. 그림과 같은 3상 발전기가 있다. a상이 지락한 경우 지락전류는 어떻게 표현되는가 ?
단, Zo : 영상임피던스, Z1 : 정상임피던스, Z2 : 역상임피던스이다. ②
17. Y결선된 발전기에서 3상 단락사고가 발생한 겨우 전류에 관한 식 중 옳은 것은 ?
단, Zo, Z1, Z2는 영상, 정상, 역상 임피던스이다. ③
① Ia + Ib + Ic ② Io = Ea / Zo ③ Io = a2Ea / Z1 ④ Ic = aEa / Z2
18. 그림과 같은 회로의 영상, 정상, 역상 임피던스 Zo, Z1, Z2는 ? ①
① Zo = Z + 3Zn, Z1 = Z2 = Z ② Zo = 3Z + Zn, Z1 = 3Z, Z2 = Z
③ Zo = 3Zn, Z1 = Z1, Z2 = 3Z ④ Zo = Z + Zn, Z1 = Z2 = Z + 3Zn
19. 송전선로의 정상임피던스 Z1 역상임피던스 Z2, 영상임피던스 Zo 라 할 때
옳은 것은 ? ②
① Z1 = Z2 = Zo ② Z1 = Z2 < Zo ③ Z1 > Z2 = Zo ④ Z1 < Z2 = Zo
※ 영상임피던스 Z0 = Z + 3 Zn 정상임피던스 Z1 = Z2 = Z
20. 그림과 같은 전력계통의 154[kV] 송전선로에서 고장지락 임피던스 ZgF를 통해서
1선 지락 고장이 발생되었을 때 고장점에서 본 영상 %임핃건스는 ? 단, 그림에 표시한
임피던스는 모두 동일 용량, 100[MVA] 기준으로 환산한 %임피던스임 ③
