접지저항 측정방법



▣ 국제 규격 IEC 60364-6에서는 TT,TN 및 IT 시스템의 접지전극의 저항 측정에 대해 규정하고 있다.

     접지저항을 측정 할 수 있는 방법으로는 접지전극저항측정법, 간이접지저항 측정법, 접지클램프를 사용한 접지저항 측정법 등이

      있다.

​

1. 접지 전극 저항 측정 (3전극법)

​

 ▣ 접지전극 저항측정법은 2개의 보조접지 전극을 사용하여 접지 저항을 측정하는 전위강하방식 (도체의 저항을 측정하는 경우

      도체에 기지 전류를 통하여 그 도체의 양단에 발생하는 전위차를 측정하여 옴의 법칙으로 저항을 구하는 방법) 입니다.

          이 방식을 사용하는 접지 테스터 (KEW 4102A / 4105A / 4105DL)

.

​

2. 간이 접지 저항 측정 (2전극법)

​

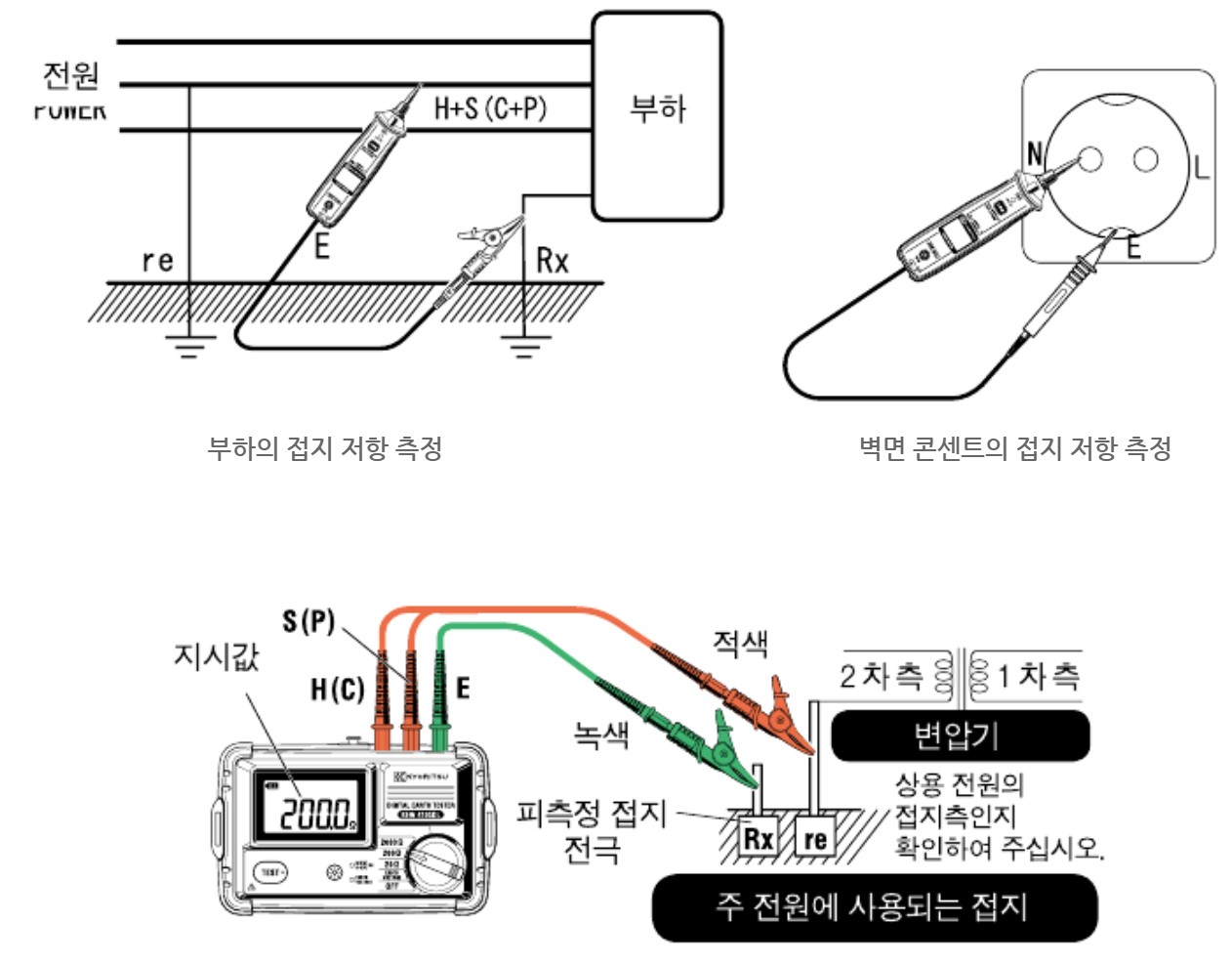

  ▣ 간이 접지 저항의 측정은 부하의 접저저항을 측정하는 방법과 벽면 콘센트의 접지저항을 측정하는 방법 그리고 간이측정 방법

       이 있다.





                 이 방식을 사용하는 접지 테스터 (KEW 4300 / 4102A / 4105A / 4105DL)

​

3. 접지 클램프를 사용한 접지 저항의 측정

​

▣ 측정 대상인 접지 저항을 Rx, 그 이외 접지의 접지저항을 R1, R2... Rn 이라고 한다.

​



 ▣ 이러한 접지 저항, R1, R2... Rn은 병렬로 연결되어 있다고 생각하면, 하나의 합성 저항 Rs로 볼 수 있다.

      이 Rs는 여러 저항이 병렬로 연결된 합성 저항이기 때문에, Rx에 대해서 충분히 작다고 생각할 수 있다.

      이 회로의 등가 회로를 나타낸 것이 다름 그림이다.



이러한 원리를 이용해 접지를 클램프 하는 것 만으로 접지 측정이 가능하게 해주는 것이 클램프형 접지테스터(KEW4200 / 4202)

이다.

이러한 방식은 다중접지 시스템에서는 보조 접지봉 없이도 0.05 ~ 1500Ω까지 접지 측정이 가능하나

단독 접지 시스템에서는 측정 할 수는 없다.
