댐퍼(Damper)의 종류



1. 베이트 댐퍼(Bate Damper)

​

  가. 전선 또는 가공지선과 동일 종류 또는 같은 정도의 연선을 크램프 부근의 연선 하측에 첨가하여

        PG 크램프로 취부하여 첨선 및 PG 크램프 등의 진동흡수에 의해 전선 또는 가공지선의 진동 피로를 방지

  나. 베이트 댐퍼는 장경간의 특수 진동장치로서 설치개소에 적절한 설계

  다. 베이트 댐퍼를 고정하는 베이트 댐퍼용 클립은 철탑에서 볼 때 숫자의 역으로 되지 않도록 취부

  라. 베이트 댐퍼용 클립사이의 베이트 댐퍼 첨선의 이도는 50 ~ 70mm로 하여, 가공지선의 하측에 직선상으로 첨가

​

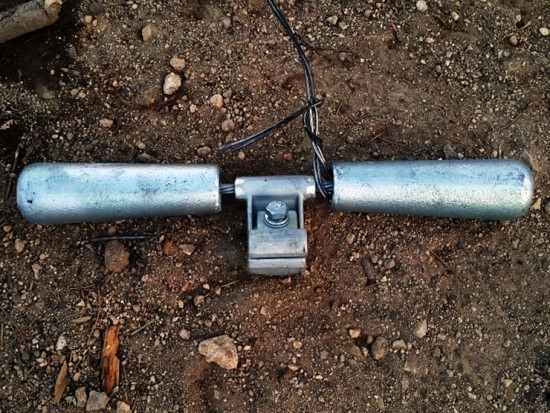

2. 스톡브리지 댐퍼(Stock Bridge Damper)

​

  가. 스톡브리지 댐퍼는 크램프의 앞단에 취부하여 전선의 진동을 댐퍼가 흡수하여 크램프 끝 부분의 단선 사고를 방지

  나. 중추가 전선직하가 되도록 취부

  다. 스톡브리지 댐퍼의 취부기준에 따름



                      [표] 스톡브리지 댐퍼 취부기준

SB댐퍼 기호	적용전선 (㎟)	댐퍼간격 (cm)	허용 최대 간격(m)			SB댐퍼 중량(kg)
			1개	2개	3개
SB-6	95	85	300	600	900	2.7
SB-10	160	110	330	650	1000	4.5
SB-12	240	125	350			5.5
SB-14	330~410	140				6.4
SB-16	480~520	150				7.3

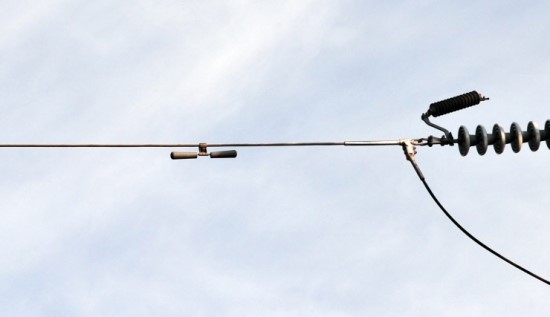

                                                 [154kV 가공송전선로용]

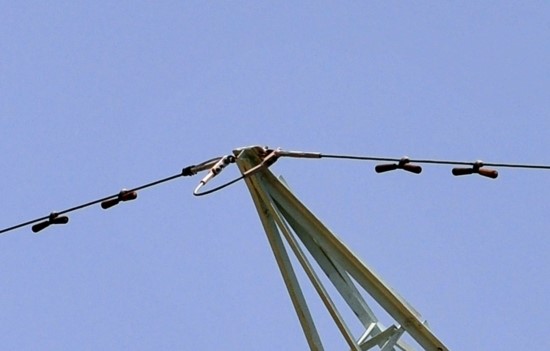

                                                    [가공지선용]

​

라. 특수한 댐퍼

  ▣ 장경간 특수 경간에 크로스 와이어형 댐퍼, 크리스마스 트리형 댐퍼 등이 사용
