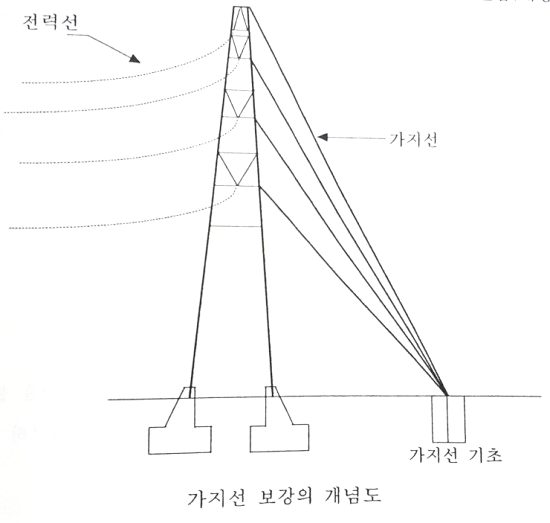

가지선 설치

1. 가지선이 필요한 철탑의 검토

​

가. 가지선이 필요한 철탑

  ① 연선 경계철탑, 인류강도가 부족한 철탑

  ② 일시적으로 전선을 가 고정하기 위해 설계조건 이상의 하중이 가해지는 철탑

​

나. 공법상 가지선을 생략하는 경우

  ① 땅묶음 방법

  ② 기초, 포스트 고정방법

  ③ 단말철탑, 인류철탑

  ④ 설계 시 소정의 불평형장력을 감안하여 보강한 가 인류 철탑(대형철탑)

​





2. 가지선 설치 위치와 고정점 위치의 선정

​

가. 가지선 설치위치 검토

  ① 전선은 암의 전선 설치위치에 가 고정하고, 가지선은 암의 전선 인류점에 설치

  ② 가지선을 전선 인류점 보다 아래에 설치하면, 불평균장력에 의한 응력으로 철탑도괴의 원인이 되므로 주의

  ③ 가지선 설치 장소는 반드시 인하력이 생기므로 암 보강을 실시

​

나. 설치방향 및 각도 검토

  ① 가지선의 방향은 전선방향과 반대로 대응하는 방향에 설치하는 것이 원칙

  ② 반대 측 연선에 지장을 주거나 용지관계 등으로 반대 측 중심선 방향으로 하는 경우도 있음

  ③ 설치각도는 철탑에 대하여 45˚이상으로 한다.

​

다. 가지선 장력과 고정점 강도의 검토

  ① 소형철탑의 가지선 장력

  ② 대형철탑의 가지선 장력

  ③ 고정점 강도

    ㉠ 근가목 기초는 근가의 강도, 토질, 토양의 특성, 매설 깊이를 검토하여 결정

    ㉡ 콘크리트 기초 강도는 강도를 계산하여 결정

    ㉢ 고정점의 블록(근가)은 인양에 대한 안식각을 고려하여 설치간격을 결정

​

라. 고정점 블록 설치

  ① 재료준비

  ② 지지점 블록 설치

    ㉠ 근가목을 사용하는 고정점 블록의 설치요령

       ⊙ 굴착 깊이 1.8m 이상

       ⊙ 근가목 길이 1.5m 이상

       ⊙ 말구경 25cm 이상

    ㉡ 콘크리트 앵카의 설치

       ⊙ 농경지에는 강도상 필요 깊이 외 경작 지장 고려

       ⊙ 콘크리트 앵카와 와이어 연결용 철근 고리는 지선수 보다 1본 많게 예비로 확보

       ⊙ 철근 고리가 콘크리트에서 빠지지 않도록 약간의 철근을 보강하거나 철근 고리가 넓게 박히도록 제작 설치

       ⊙ 콘크리트 앵카는 철저한 양생관리 필요

​

3. 가지선의 설치

​

가. 가지선 설치

  ① 철탑부재, 와이어로프는 적절하게 보호

  ② 대형 철탑에는 가지선 설치용 플레이트를 설계 제작 시 넣거나 현장가공 설치

​

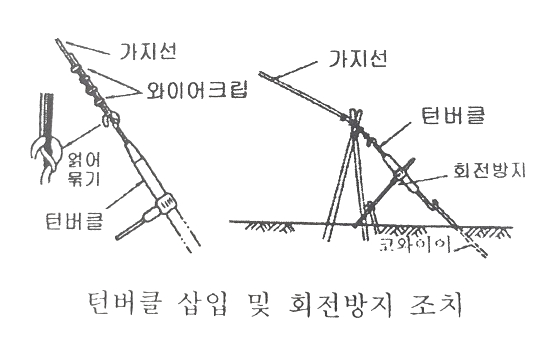

나. 턴버클 삽입

  ① 턴버클은 필요한 강도 이상의 것 사용

  ② 턴버클 회전부는 구리스 등을 칠하여 방청 조치

  ③ 와이어를 훅크형 턴버클에 걸때는 엮어서 건다.

  ④ 가지선을 장시간 방치할 때는 턴버클에 회전방지 조치를 하고, 지지대등으로 가지선의 흔들림을 방지

​



다. 와이어로프, 아연도금 강연선 사용

  ① 와이어로프, 와이어 그립은 바르게 사용

  ② 강연선을 묶을 때는 권부 그립 사용

  ③ 점검사항

    ㉠ 권부그립과 강연선의 사이즈는 적합한가?

    ㉡ 권부그립과 강연선의 꼬임은 같은 방향인가?

    ㉢ 권부그립은 신품을 사용하고 있는가?

​

4. 가지선의 조정 및 점검

  ① 전선 가긴선 시, 긴선 시 철탑의 휨을 관찰

  ② 가긴선 시는 가공지선, 상선, 중선, 하선의 순서로 전선을 암에 취부 할 때 반대편의 가지선도 동시에 장력을 조정

  ③ 긴선 시 가지선의 장력이 전선의 인류장력에 맞게 조정

  ④ 가지선에 장력이 가하여 지면 와이어그립을 재조임

  ⑤ 가지선 고정점의 부상, 장력의 점검을 1일 1회이상 실시하여 이상유무 확인

       특히 강풍, 홍수, 지진 등의 이상 시에는 그 지후 점검
