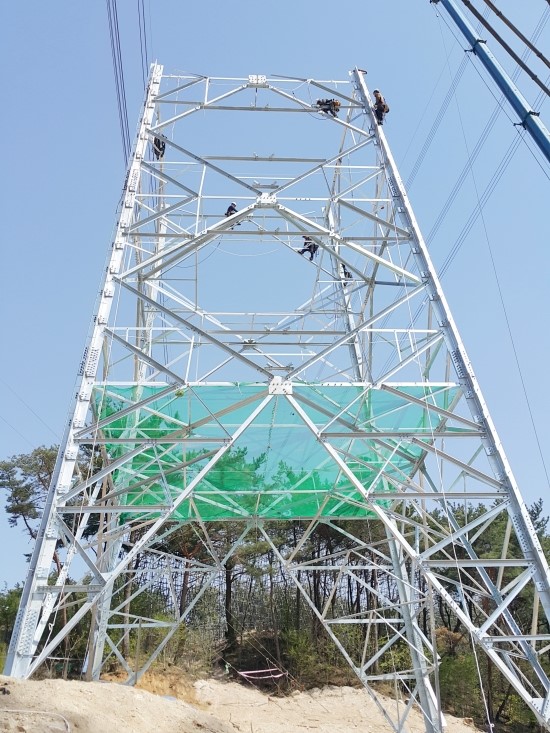

철탑 조립 공사

1. 조립용 장비

​

  ① 조립할 때 사용하는 장비 및 공구 등은 들어 올리는 하중 및 충격하중 등에 충분하고 안전한 것을 사용

  ② 조립봉은 힘의 합성방향에 대해 2등분한 방향 2개소에 지선을 설치

  ③ 조립용 엔진은 역회전 방지를 위해 반드시 역회전 방지장치를 설치

​

2. 조 립

​

  ① 부재는 조립도에 의하여 소정의 장소에서 취부

  ② 조립 시 부재 및 기초 콘크리트에 손상을 주지 않도록 한다.

  ③ 부재는 휨 하중(Bending Moment) 및 충격하중에 손상되지 않도록 올리고

        또 취부 할 때는 무리하게 작업하지 않도록 세심한 주의

  ④ 주주재의 연결 볼트는 달아 올린 상태에서 전량을 끼우고 충분히 조인 후 와이어를 늦춘다.

  ⑤ 조립할 때는 더러워진 부재를 청소하여 취부



​



3. 볼트의 채움

​

  ① 볼트는 소정 규격의 것을 사용하고, 간격이 생기는 부분에는 소정 규격의 Filler를 끼우고 조인다.

  ② 볼트의 취부는 반드시 너트가 철탑외부 혹은 상부에 나오도록 볼트를 끼운다.

  ③ 너트 조이는 작업을 용이하게 하기 위하여 M20이상의 볼트에는 양질의 유류를 소량 사용하여도 무방하다.

  ④ 볼트를 끼우는데 햄머로 타격하여 끼워서는 안 된다.

  ⑤ 볼트 취부는 평 와샤, 취부용 부재, 스프링 와샤, 너트, 로킹 너트(Locking Nut)의 순으로 취부 한다.​
