철탑 부재 및 비품

1. 철탑 부재 및 볼트 취급

​

  가. 검사 및 선별을 철저히 하며, 도난 및 손상이 없도록 관리하고,

        Bolt 및 Nut는 규격별로 선별하여 식별이 용이하도록 정돈 후 사용한다.

  나. 철탑 부재 및 Bolt는 직접 지면과의 접촉을 피하고, 목재 혹은 가마니 등을 깔고

        그 위에서 조립하기 용이하게 선별 배치한다.

  다. 강우, 유수 등으로 흙이 묻지 않도록 하고, 특히 농경지에서 화학비료 등으로

        아연도금이 부식하지 않도록 주의하여야 한다.

  라. 운반 시 결속선을 사용할 경우는 녹이 슬지 않는 아연도금철선을 사용하고,

        제거 시는 부재가 손상되지 않도록 절단하여야 한다.

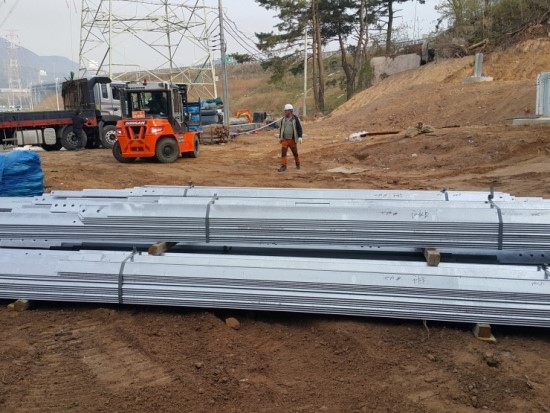

                                        [철탑 부재]

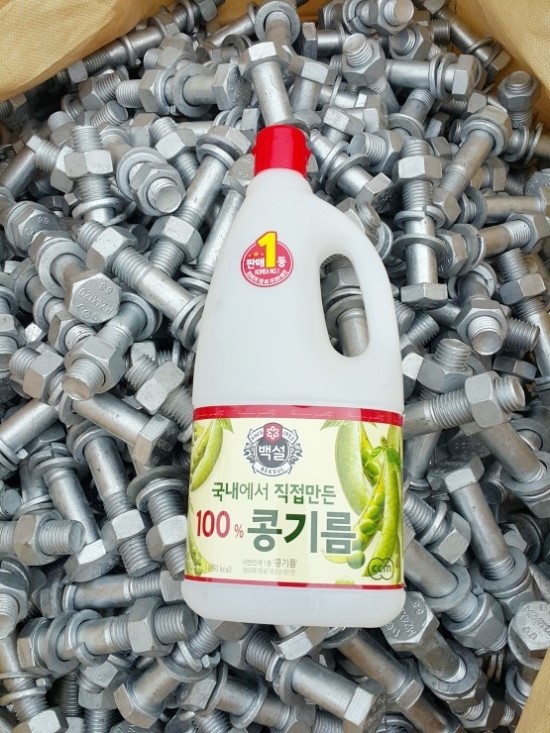

​                        [볼트 조임을 부드럽게... 식물성 기름]



2. 철탑부재의 분류와 재료 체크

​

  가. 부재는 침목위에 조립순서에 따라 배열하고, 부재표에 의한 종별,

        수량을 체크함과 동시에 변형이나 손상의 유무를 검사한다.

  나. 특히 강관철탑은 이음매가 용접되어 있으므로,

        그 부분에 직접 하중이 걸리지 않도록 침목의 위치 및 높이를 고려하여

        변형이나 휨이 생기지 않도록 배치한다.

  다. 플레이트 류는 널빤지 또는 시트 등의 위에 번호순으로 배열하여

       직접 흙 위에 정렬하지 않도록 주의 한다.

  라. 콘크리트가 충진 된 강관은 특히 신중하게 취급하고,

       충격에 의한 콘크리트 균열이 생기지 않도록 주의 한다.

  마. 아연도금 부분이 손상을 받았을 경우 그 부분을 문질러 데브콘으로 방청 도포한다.

  바. 부재는 엔진와이어의 통로 및 내각 안에 들어가지 않도록 배치한다.



3. 불량자재의 처리

​

  가. 운반 및 조립 도중 부재가 손상 변형된 것은 그 정도가 심할 경우는 새 것으로 바꾸고,

        경미한 것은 아연도금과 재료에 손상이 가지 않도록 복원

  나. 제작 불량재, 볼트구멍 누락 및 규격이 틀린 부재는 제작사와 협의하여 가공 및 새 것으로 바꾼다.

  다. 아연도금이 벗겨진 곳, 가공한 개소 등은 방청 도장
