본 조임 - 철탑 조립 공사

1. 본 조임

​

  ① 전 부재 취부 완료 후 볼트의 사용별 혹은 부재의 잘못 취부여부를 점검하고

       볼트의 본 조임을 한다.

  ② 본 조임에 사용하는 스패너(Spanner)형은 Box형으로 하고, 그 표준 길이는 아래 표와 같다.

볼트 규격	Spanner 유효 길이(cm)
M10 M12 M16 M20 M22 M24	15 25 35 55 75 100

  ③ 본 조임은 표준 Spanner로 부재 및 볼트에 손상이 생기지 않도록 조인다.

      과도하게 조여서 절단되면 안 된다. 부주의로 인하여 본 조임이 되지 않는 볼트가 있어서도

      안 되므로 각별히 주의하여야 한다.

​

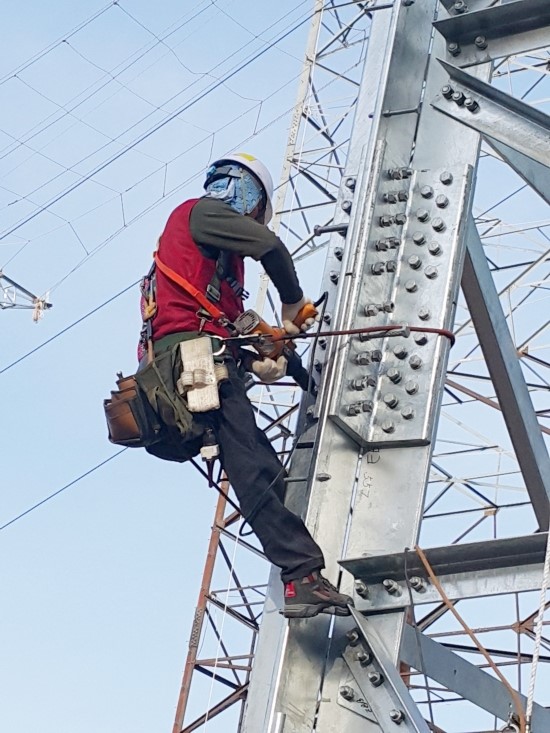

2. 본 조임 절차

​

 가. 조임의 분담을 정한다.

   ① 조임은 주주재와 복재와의 분담을 정해 책임을 지고 조임 한다.

 나. 본 조임은 철탑 정부에서 아래로 순차적으로 한다.

   ① 정부 사재, 수평재, 대변 대각재 순으로 철탑 상부에서 하부롤 향하여

        순차적으로 규정 토오크로 본 조임

   ② 볼트의 조합순서는 볼트, 평와샤, 부재, 스프링와샤, 너트, 로킹너트 순

 다. 주주재의 조인트 볼트를 본 조임

   ① 조인트 볼트는 부분마다 수량이 많고 굵은 것은 사용하므로 되풀이하여 재 조임

   ② 조임 공구를 사용하는 경우 설명서에 따라 충분히 주의하여 조인다.

   ③ 조임 공구의 종류

        - 4배 렌치 : 수동식, 기아비를 이용 조임력을 4배로 한다.

        - 인펙렌치 : 압축공기에 의해 조임을 한다.

        - 전동식 조임기 : 전동기를 이용한다.

        - P.T 렌치 : 특히 파이프 철탑 조인트 볼트 조임용으로 개발

 라. 본 조임 검사

   ① 볼트 재질, 길이에 잘못이 없는가?

   ② 조임 토오크는 적당한가?

   ③ 조임되지 않은 것은 없는가?

   ④ 풀림방지는 완전한가?

   ⑤ 부재의 변형, 손상은 없는가?

  ⑥ 부재의 잘못 부착은 없는가?

​

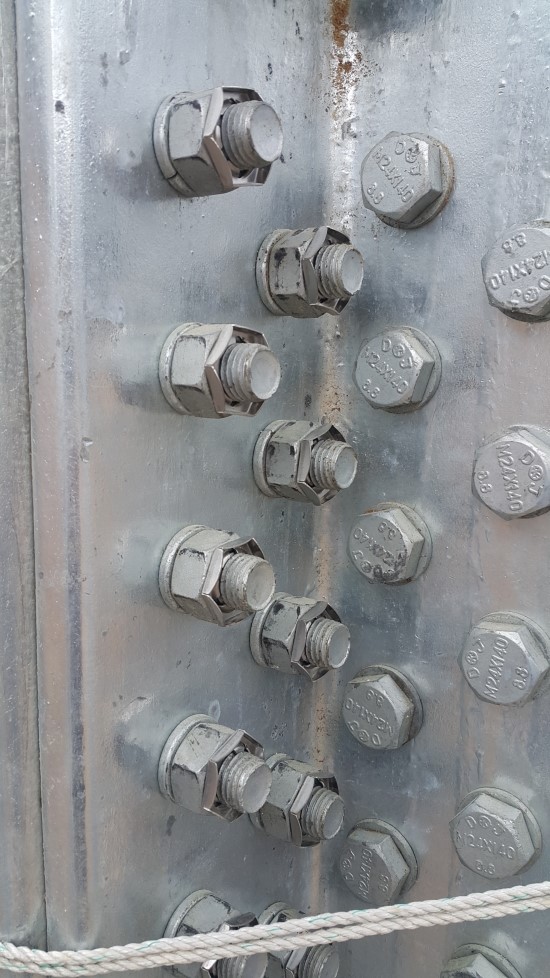

3. 로킹 너트(Locking Nut) 취부

​

 가. 로킹 너트(Locking Nut)는 건설 후 초기점검 시 취부함을 원칙으로 한다.

      단, 철탑도장 필요개소는 도장작업 전에 취부 한다.

 나. 로킹 너트(Locking Nut)는 지정된 토르크 Wrench를 사용하여

       아래표의 기준 조임 토르크로 취부하고, 토르크 Wrench는 규정

      사용 횟수를 초과하지 않도록 유의한다.



규 격	기준 조임 토르크(kg/cm)
M12 (W 1/2") M16 (W 5/8") M20 (W 3/4") M22 (W 7/8") M24 (W 1")	25 50 100 150 200

 다. 로킹 너트(Locking Nut)는 기준 조임 토르크로 조였을 때,

       볼트의 나사선에 밀착시켜 너트가 풀리지 않아야 한다.

 라. 육안이나 손으로 만져보아 흠, 갈라짐 등이 나타나면 교체하여야 한다.

 마. 로킹 너트(Locking Nut) 조임 공구는 전 볼트의 규격별 개수에 맞게 충분히 준비하여야 한다.​
