철탑 기초 공사 (콘크리트 타설)

1. 재료

​

가. 시멘트

  ① 시멘트는 보통 Portland Cement를 사용함을 원칙으로 한다.

  ② 풍화 응결된 것을 사용하여서는 안 된다.

​

나. 골재

  ① 깨끗하고 강하며 내구성이 있고 대소조립도가 적당히 배합되어 있어야 하며, 지푸라기, 흙, 유기물 등이 섞여서는 안 된다.

  ② 잔골재(모래)는 No 4체를 거의 다 통과하고, No 200체에 거의 다 남아야 한다.

  ③ 굵은 골재(자갈)는 No 4체에 다 남고, 최대직경 50mm 이하로 콘크리트 부재 최소 치수의 1/5, 혹은 철근의 최소 순간격의 3/4

       을 넘지 않는 것

​

다. 물

  ▣ 물은 깨끗하고 기름, 산, 알칼리, 염분, 유기물질 등 콘크리트의 품질에 나쁜 영향을 미치는 물질이 함유 되지 않을 것.

​

라. 철근

마. 혼화재료

바. 재료의 저장

​

2. 배합 및 강도

​

가. 콘크리트의 설계기준강도는 210 kg.f/㎠(4주 : 28일 정도)을 기준

​

3. 콘크리트 비비기 및 치기

​

가. 치기 준비

나. 재료의 계량

다. 기계 비비기

라. 삽 비비기

마. 치기

바. 다지기

사. 덧 치기

아. 시공이음

자. 양생

  ① 콘크리트 타설 후 기온이 내려가거나 급격한 온도변화, 건조, 하중, 충격 등 악영향을 미치지 않도록 주의할 것.

  ② 콘크리트 노출면은 가마니, 천막, 등을 적시어 덮고 건조하지 않도록 물을 뿌려 5일 이상 습윤상태로 보호해야 한다. 단, 조강콘

       크리트를 사용하였을 때는 3일 이상

  ③ 거푸집 판이 건조할 우려가 있을 때는 거푸집 판에도 물을 뿌려야 한다.

​

차. 시험

  ① 콘크리트의 품질관리에 따른 각종 시험은 한전의 가공송전선로용 콘크리트 품질관리 지침에 의하며, 시험 종류는 선정시험,

       관리시험, 검사시험

  ② 관리시험 판정기준

    ⊙ 압축강도 시험 : 평균치가 설계기준강도 이상일 것.

    ⊙ Slump 시험 : 표준 10±2 cm

    ⊙ 골재의 체가름 시험 : 골재의 표준입도

    ⊙ 골재에 포함된 잔 입자 시험 : 골재의 유해물 함유량

  ③ 시험방법

    ⊙ Slump 시험

      - 1일 1회 이상 및 배합이 다를 때 마다 현장에서 직접 실시

      - Slump는 10±2 cm를 표준

    ⊙ 콘크리트 강도 시험

      - 콘크리트 공시체는 재령 7일 및 28일의 압축강도시험을 실시하며, 28일 압축강도 시험 결과치가 210 kg.f/㎠ 이하로 되는

        일이 1/20 이상의 확률이 일어나서는 안 된다.

  ④ 거푸집

    1) 거푸집 재료와 구조

    2) 거푸집의 조립

    3) 도장

       ㉠ 거푸집 내면에는 콘크리트가 거푸집에 묻지 않도록 박리제를 칠한다.

       ㉡ 박리제 칠은 거푸집을 조립하기 전에 한다.

    4) 거푸집 제거

       ㉠ 거푸집은 콘크리트가 자중 및 시공 중에 가해지는 하중에 충분히 견딜만한 강도를 가질 때 까지 떼어 내서는 안 된다.

​

【거푸집 제거 소요기간】



구 분	부재측면 거푸집
보 통 시 멘 트	4 일
조 강 시 멘 트	2 일

    주) 표의 숫자는 콘크리트 양생 중 최저기온 5℃ 이하로 내려갈 때 1일을 1/2 일로 환산하여 연장하고, 0℃ 이하로 떨어진 기간은

          계산하지 않는다.

​     ㉡ 거푸집을 떼어 낼 때는 구조물에 해가 가지 않도록 조심해야 한다.

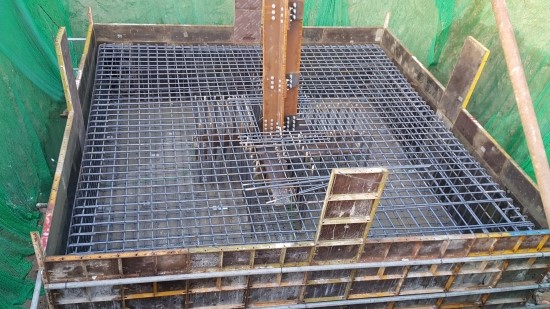

  ⑤ 철근

​

     1) 철근의 청소

     2) 철근의 가공

     3) 철근의 조립

     4) 철근의 이음



  ⑥ 콘크리트 상단부의 손질

​

     1) 주각부 콘크리트의 상단은 1/5의 구배를 주어 손질

     2) 기초콘크리트의 지상 노출부의 모서리 및 상부주위 모서리는 모따기

​

  ⑦ 한중(寒中) 콘크리트

​

     1) 1일 평균 기온이 4℃ 이하로 예상 될 때는 한중콘크리트의 시방에 따른 조치를 취해야

     2) 한중콘크리트는 AE콘크리트를 사용하여야 하고, 타설 시의 콘크리트 온도는 10℃ ~ 20℃를 원칙으로 하며, 양생중인 콘크

          리트 온도는 10℃ 이상으로 유지하는 것을 표준

     3) 거푸집은 보온성이 좋은 것을 사용하고, 동결의 해를 입은 콘크리트는 제거해야

​

  ⑧ 서중(暑中) 콘크리트

​

     1) 서중에 콘크리트를 시공할 경우는 그 재료, 치기 및 양생등에 특히 주의.

     2) 콘크리트 치기를 시작하기 전에 지반, 기초 등 콘크리트로 부터 흡수할 우려가 있는 부분은 충분히 적셔야 하며, 타설 시 콘크

          리트 온도는 30℃ 이하

     3) 콘크리트 치기를 끝냈을 때 또는 시공을 중지했을 때는 콘크리트를 보호해야 하며, 콘크리트 표면이 습윤 상태로 유지되도록

          특히 주의

​

  ⑨ 수중(水中) 콘크리트

​

    1) 물, 시멘트 비는 50% 이하, 단위 시멘트량은 370kg 이상으로 하여야

    2) 콘크리트는 정수 중에서 치고 수중에 낙하 시켜서는 안 된다.

    3) 콘크리트가 경화 될 때까지 물의 유동을 방지해야 하며, 한 구획의 콘크리트 치기를 완료한 후에 레이탄스를 완전히 제거하지

         않고 다음 작업을 시작해서는 안 된다.
