철탑 기초공사 (굴착)

1. 일반사항

​

 ▣ 철탑 기초공사(검측, 굴착, 각입, 매설지선 설치, 되 메우기 작업 등)는 공사 시행 전 설계도서(기초설계도, 기초설치도 등) 내용

      을 충분히 이해하여 안전하고 효율적인 방법으로 시행하여야 하며 준비작업, 굴착, 각입, 타설, 되 메우기 등의 순서로 진행한다.

​

[진행순서]

​

검 측

↓

기초굴착

↓

잡석포설

↓

버림 콘크리트 타설(양생)

↓

각입(角立)

↓

상판부 철근조립

↓

접지 연결 (앵카재, 철근)

↓

거푸집 설치

↓

콘크리트 타설(양생)

↓

주체부 철근조립

↓

거푸집 설치

↓

콘크리트 타설(양생)

↓

거푸집 해체(상판, 주체부)

↓

침상접지 시공

↓

되 메우기

​

2. 검측

​

  ▣ 시공 전에는 검측을 시행하여 관계도서 및 설계도와 비교하여 그 적합여부를 판정한다.

​

3. 굴착 준비작업

​

  가. 기준점 말목을 파손 또는 훼손 되지 않도록 견고히 설치하여 시공중 수시로 확인할 수 있도록 한다.

  나. 대각점을 4방에 설치, 굴착 시 착오가 없도록 한다.

  다. 수평각도가 있는 철탑 경우 수평각도의 2등분선을 기준하여 대각점을 설치한다.

  라. 지형의 경사가 심한 지형이나 굴착 시 토사유실이 예상되는 개소에는 토사유실 방지시설을 설치한다.

  마. 공사현장 주위에 구획로프를 설치, 산림훼손을 최소화하고 안전사고를 방지한다.

  바. 기초굴착은 철탑부지 기준점의 F.L(Foundation Level)을 기준하여 시공한다.

  사. 지적도면을 검토하여 건립 위치에 착오가 생기지 않도록 한다.

  아. 연약한 지반이 예상되는 개소는 지질조사를 시행하여 그 결과에 따라 적절한 조치를 취한다.

  자. 도로, 용수로, 지하매설물 등에 피해가 예상 될 경우 해당 소유주 또는 관계기관과 협의하여 필요 조치를 취한다.

​

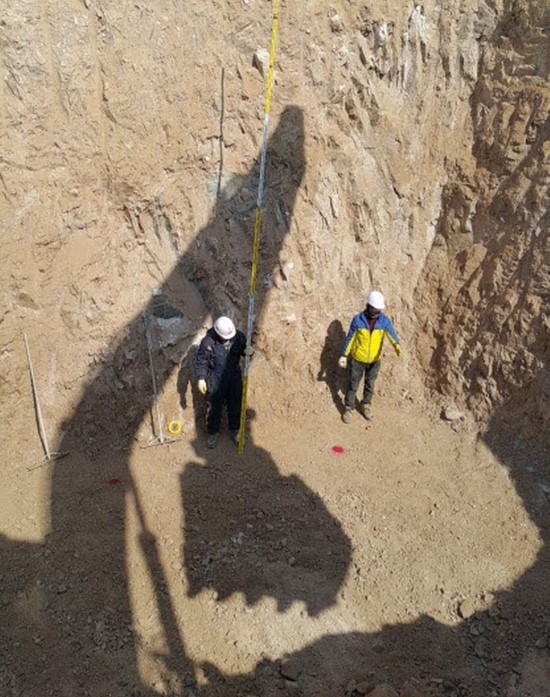

4. 굴 착

​

가. 일반사항

  ① 경사지에 있어서는 사전에 농경토를 다른 흙과 혼합하지 않도록 하여 되 메우기 시 원형과 같이 복구 되도록 한다.

  ② 파 올린 토사의 무너짐을 방지하기 위하여 적당한 흙막이를 한다.

  ③ 지질이 강하여 폭약을 사용할 때는 암층에 주의하여 천공하고 발파로 인하여 지반이 연약하게 되지 않도록 하여야 한다.

  ④ 굴착장소에 접근하여 타 공작물이 있을 때에는 특히 작업에 주의하고 적당한 보호설비 등을 시설하여 피해를 주지 않도록 한다.

  ⑤ 공사에 지장을 주는 지하수 또는 고인 물은 양수기 및 배수구를 설치하여 적당한 방법으로 배수하여야 한다.

  ⑥ 굴착에 앞서 굴착토의 사토 처리방안을 강구하여야 하며, 부득이 철탑주위에 잔토 처리 시는 성토 법면이 붕괴 또는 유실되지

       않도록 기초굴착 하여야 한다.

  ⑦ 발파로 인하여 암질이 이완된 굴착면상의 부석 및 뜬돌은 제거하고 기초바닥면은 적절한 재료로 치환하여야 한다.

  ⑧ 굴착은 필요이상 더 파지 않도록 주의할 것이며, 일단 파낸 흙은 완전히 제거한다.

  ⑨ 굴착이 끝나면 지반정리를 한다.

  ⑩ 굴착은 철탑부지 대각도에 의거 굴착하여야 한다.

  ⑪ 철탑기초 터파기의 기울기는 보통토는 1:0.5, 암은 1:0.3을 표준으로 하며 현장여건에 따라 조정할 수 있다.



나. 흙막이 공법

 ▣ 토사 굴착 시 붕괴가 우려되는 장소에 다음과 같이 시공한다.

  ① 널말뚝에 사용하는 목재는 충분한 강도가 있는 것을 사용한다.

  ② 널말뚝은 작업에 편리한 것을 사용하되, 나무 널말뚝을 사용할 때는 이가 서로 잘 맞는 것을 쓰고, 철판을 사용할 때는 사이가

       벌어지지 않도록 홈이 있어 서로 걸어 쓸 수 있는 것을 사용한다.

  ③ 널말뚝은 수직으로 박는 경우 토질이 연하여 용수 때문에 흙이 유출될 우려가 있을 때는 특히 좋은 재료를 쓰고 틈이 벌어지지

       않도록 한다.

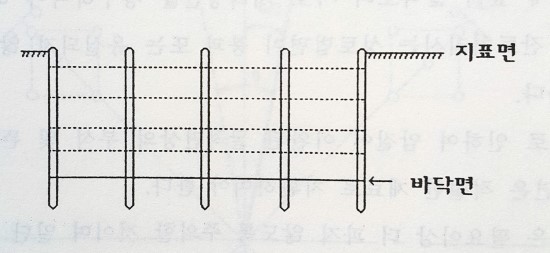

  ④ 굴착은 널말뚝이 박힌 정도에 맞게 시행하되 널말뚝보다 더 파내려가서는 안 된다.

  ⑤ 널말뚝 박기는 토사가 밀려 내려오지 않도록 굴착예정 바닥면보다 더 깊게 박는다.

  ⑥ 널말뚝을 박는 것과 동시에 보강재도 박는다.

  ⑦ 널말뚝을 박고 굴착할 때는 제반재료와 배수구 등을 미리 준비하여 신속하게 시공



다. 우물통 침하공법

 ▣ 늪지대, 하천변 등 지하수위가 높은 곳 및 연약지반 등에 시공한다.

  ① 우물통은 설계도면에 의하여 무근 및 철근콘크리트에 준하여 제작한다.

  ② 우물통은 상부에는 침하작업을 용이하게 하기 위하여 선단부에 철재 또는 철근콘크리트 카부슈(Carveshoe)를 붙인다.

  ③ 우물통의 상부에는 적당한 하중을 가하여 어느 한쪽만 깊이 파내려감이 없이 일정하게 파고 경사짐이 없이 침하시키며, 침하속

       도가 급변하지 않도록 주의하고 암석이동에 의한 경사가 없도록 잠수부가 수시로 점검한다.

​

라. 잡석 깔기

 ▣ 굴착면의 토질이 연약하거나 용수가 있는 지반에다 지반의 느슨해짐을 방지해 주기 위하여 시공한다.

  ① 잡석재료는 경질의 것으로 충분한 강도와 내구력이 있는 지름 10 ~ 30㎜ 정도의 조약돌 혹은 잡석을 사용한다.

  ② 잡석 포설은 굴착이 끝난 후 용수 등으로 지반이 느슨해지기 전에 시공한다.

  ③ 잡석은 뾰쪽한 쪽을 위로 향하게 하여 틈이 없도록 깔고 잡석사이는 직경 2 ~ 3cm 정도의 작은 자갈로 채워 넣은 후 충분히

       다지거나 콘크리트를 채워 넣는다.

  ④ 잡석은 단층으로 포설하여야 하며, 층이 깊더라도 2층 이상으로 포설하여서는 안된다.

​

마. 말뚝 박기

 ▣ 지반이 연약하여 지내력을 기대할 수 없는 장소에 시공

  ① 말뚝의 종류는 중공(中空)철근콘크리트 말뚝, 강재 말뚝 등으로 한다.

  ② 말뚝 박기는 타입 기록을 꼭 적고, 그 지지력을 검토하여 다음 말뚝 박기에 참고한다.

  ③ 다음 사항에서는 현장 여건을 검토하여 적절한 조치한다.

    ㉠ 소정의 깊이까지 타입이 곤란할 때

    ㉡ 설계 관입량(貫入量)으로는 예상 허용지지력을 얻기 어려울 때
