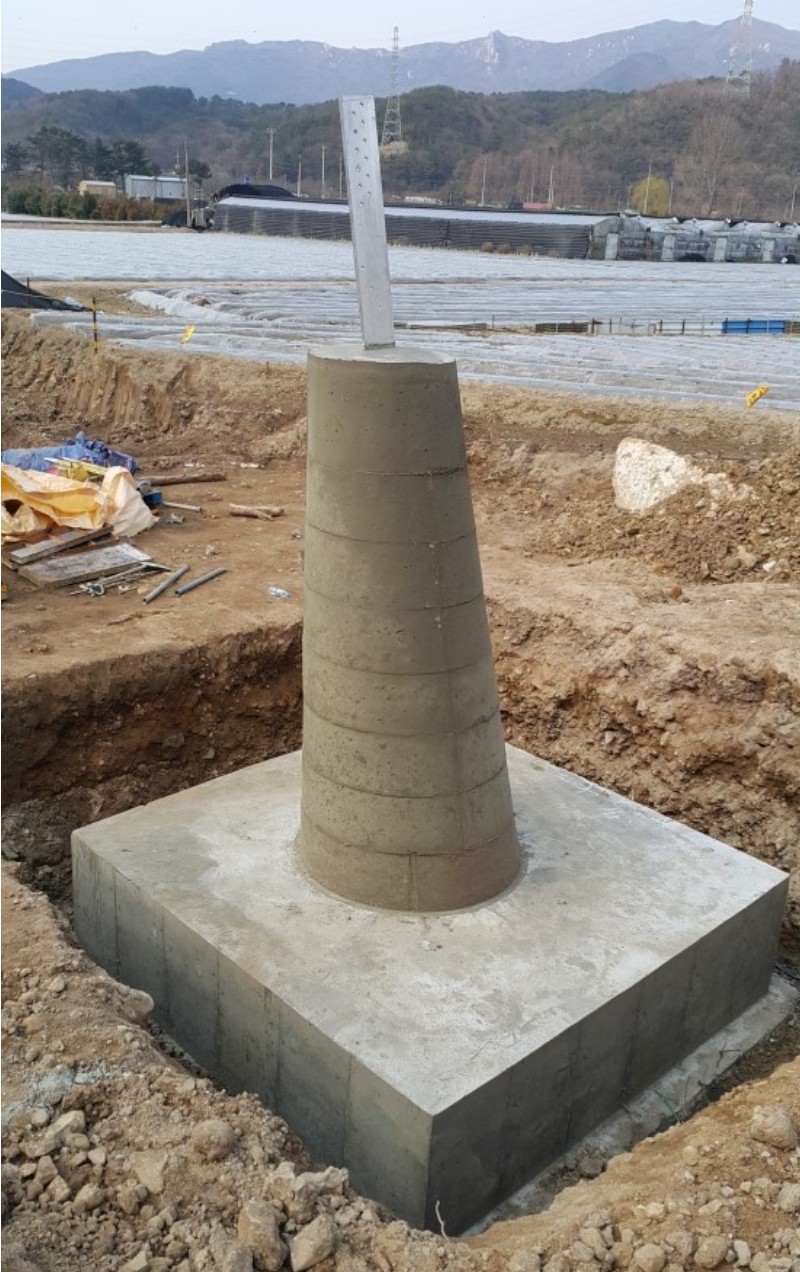

철탑 기초 안정도



1. 개 요

  ▣ 철탑기초는 철탑 및 전선에 가해지는 각 상정하중 중 정상 시 및 이상시의 최대하중에 견디어야 한다.

​

2. 표준기초에 대한 지반의 支持力

  ① 壓縮支持力은 기초저면 지반의 압축저항력에 의한다.

  ② 引拔支持力은 기초의 자중과 인발시의 활동 파괴면 내에 있는 흙의 중량 및 활동면에 작용하는 전단저항력에 의한다.

  ③ 水平支持力은 기초 바닥판 및 측면지반의 토압에 의한 저항력과 측면 및 기초 바닥판의 마찰 저항력에 의한다.

       단, 모멘트 하중기초의 경우는 압축, 인발, 수평지지력의 합성력에 의한다.

​

3. 특수기초의 지반 지지력

  ▣ 표준기초에 대한 지지력 외에 토질 및 암반의 종류 그리고 기초의 구조등에 의한 저항력을 고려해야 한다.

​

4. 기초지반의 허용압축 지지력

​

  ① 상시하중에 대하여 극한 지지력의 1/3, 이상시 하중에 대하여 극한 지지력의 1/2를 표준으로 한다.

  ② 인발 및 수평력에 대한 기초의 안전율은 상시 하중에 대하여는 2 이상, 이상시 하중에 대하여는 1.33 이상으로 한다.
